本實用新型涉及一種用于廣告燈箱的燈源固定裝置。

背景技術：

廣告燈箱是通過在箱體上設置燈源將燈箱表面的廣告文字和圖案投射襯托出，使廣告內容即使在夜間也清晰可見，從而達到宣傳產品或服務的目的。傳統的燈箱結構，燈源往往需通過支架懸掛在廣告燈箱上，而現有的懸掛支架安裝較為復雜，而且不夠輕便。

技術實現要素：

為克服現有技術的不足，本實用新型的目的在于提供一種用于廣告燈箱的燈源固定裝置，具有結構簡單，安裝方便的特點。

本實用新型為解決其技術問題采用的技術方案是：

一種用于廣告燈箱的燈源固定裝置，包括T形支架板，所述T形支架板的豎向部分設有一用于固定燈管的圓孔；所述T形支架板橫向部分中部設置有一立板，所述立板垂直于T形支架板，所述立板設有一凹槽。

進一步，所述T形支架板和立板采用塑料制得。

進一步，所述T形支架板和立板為一體式結構。

進一步，所述T形支架板橫向部分兩側設置有用于安裝固定螺栓以將T形支架板固定于燈箱支架的螺栓孔。

本實用新型的有益效果是：本實用新型的一種用于廣告燈箱的燈源固定裝置，通過T形支架板的橫向部分架設安裝在燈箱支架上，使用時，可在燈箱支架的頂端和底端分別安裝一個燈源固定裝置，通過上、下燈源固定裝置對燈管進行固定，燈管的端部固定于T形支架板豎向部分的圓孔中；所述T形支架板橫向部分中部連接有垂直的立板，所述立板的凹槽可用于固定燈帶和收納電線。本實用新型結構簡單輕便、安裝快捷，具有很高的實用性。

附圖說明

圖1是本實用新型的結構示意圖；

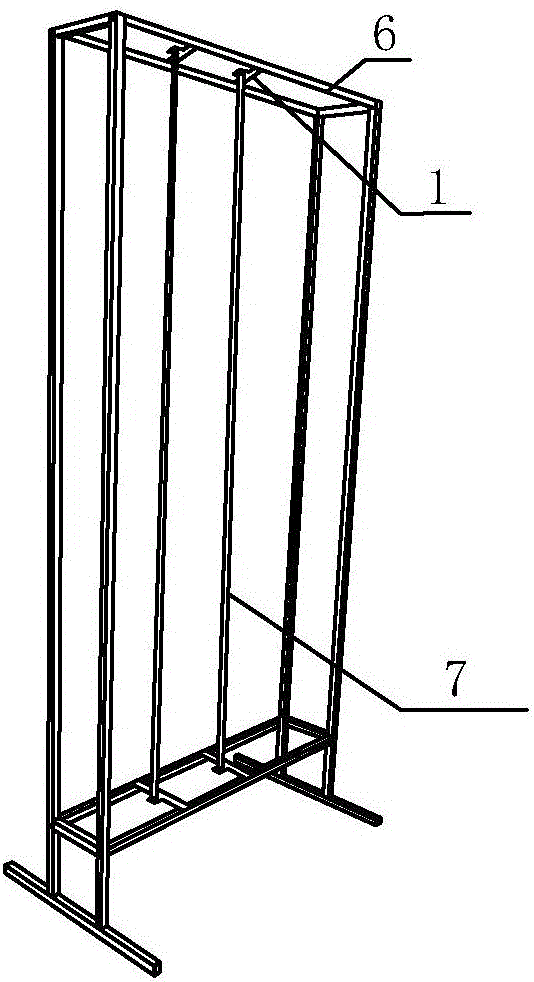

圖2是本實用新型的使用狀態示意圖。

具體實施方式

以下結合附圖和實例對本實用新型做進一步說明。

參照圖1，本實用新型的一種用于廣告燈箱的燈源固定裝置，包括T形支架板1，所述T形支架板1的豎向部分設有一用于固定燈管7的圓孔2。

所述T形支架板1橫向部分中部設置有一立板3，所述立板3垂直于T形支架板1，所述立板3設有一凹槽4，該凹槽4可用于固定燈帶和收納電線。

所述T形支架板1和立板3采用塑料制得。

所述T形支架板1和立板3為一體式結構。

所述T形支架板1橫向部分兩側設置有用于安裝固定螺栓以將T形支架板固定于燈箱支架6的螺栓孔5。

參照圖2，本實用新型的一種用于廣告燈箱的燈源固定裝置，通過T形支架板1的橫向部分架設安裝在燈箱支架6上，使用時，可在燈箱支架6的頂端和底端分別安裝一個燈源固定裝置，通過上、下燈源固定裝置對燈管7進行固定，燈管7的端部固定于T形支架板1豎向部分的圓孔2中。本實用新型結構簡單輕便、安裝快捷，具有很高的實用性。

以上所述，只是本實用新型的較佳實施例而已，本實用新型并不局限于上述實施方式，只要其以相同的手段達到本實用新型的技術效果，都應屬于本實用新型的保護范圍。
