本實用新型屬于文化用品技術領域，具體涉及一種分層筆筒。

背景技術：

現有的筆筒結構種類很多，總體上都設計簡單，功能上單一，僅僅能滿足使用的效用，用于放置筆的位置一般為單一的筒狀結構，所有筆都放置其中，由于筆的型號、長短均不同，在選擇筆的時候，往往不容易直接的找到所需的筆，放置的時候簡單輕松，當取出來的時候卻不容易，在歸類上存在困難，難以解決問題。

技術實現要素：

本實用新型的目的在于提出一種分層筆筒，解決現有技術存在的功能單一和歸類困難的問題。

為實現上述目的，本實用新型的分層筆筒包括：

多個同軸設置的筒狀結構，多個筒狀結構由內向外高度依次變小，相鄰兩個筒狀結構之間的距離至少可以容納一支筆；

固定在多個筒狀結構下端的底板；

和固定在底板上的雜物收納結構。

所述雜物收納結構為與所述底板配合的抽屜。

所述雜物收納結構為下端面封口的環狀結構，環狀結構和所述筒狀結構同軸設置。

所述分層筆筒還包括隔板A，多個隔板A圓周均布在環狀結構上，將雜物收納空間分割成多個區域。

所述分層筆筒還包括隔板B，相鄰兩個筒狀結構構成的環形結構上圓周均布多個隔板B。

所述隔板B的高度與相鄰兩個筒狀結構中高度較小的筒狀結構高度相同。

所述隔板B的上端面為傾斜結構，兩端分別和相鄰兩個筒狀結構的高度相同。

本實用新型的有益效果為：本實用新型的分層筆筒用于容納筆的位置為多層筒狀結構，多層筒狀結構高度不同，在放置筆的時候可以根據筆的長短不同放置在不同的區域，另外，相鄰兩個筒狀結構構成的環形結構上圓周均布多個隔板，將一個環形結構分割成多個區域，可以將同一高度不同類型的筆區分放置，便于拿取，同時，還設置有雜物收納結構，將零散的辦公用品歸類放置。結構簡單，使用方便。

附圖說明

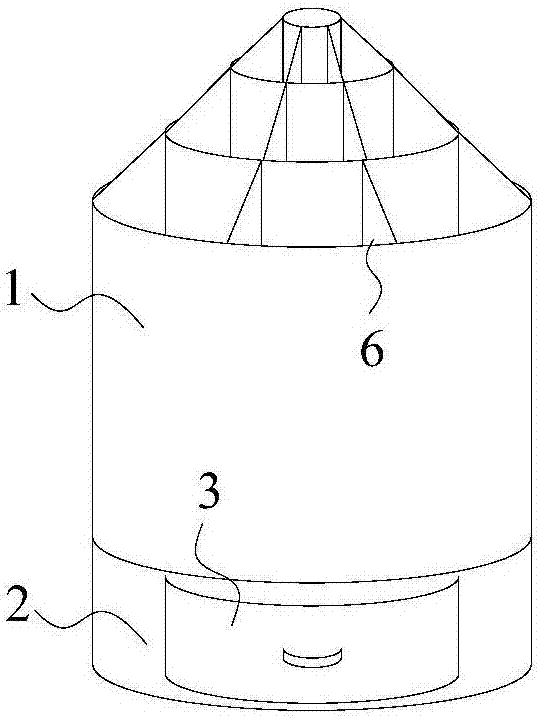

圖1為本實用新型的分層筆筒中雜物收納結構為抽屜時一種結構示意圖；

圖2為本實用新型的分層筆筒中雜物收納結構為抽屜時另一種結構示意圖；

圖3為本實用新型的分層筆筒中雜物收納結構為環狀結構時一種結構示意圖；

圖4為本實用新型的分層筆筒中雜物收納結構為環狀結構時另一種結構示意圖；

其中：1、筒狀結構，2、底板，3、抽屜，4、環狀結構，5、隔板A，6、隔板B。

具體實施方式

下面結合附圖對本實用新型的實施方式作進一步說明。

實施例一：

參見附圖1和附圖2，本實用新型的分層筆筒包括：

多個同軸設置的筒狀結構1，多個筒狀結構1由內向外高度依次變小，相鄰兩個筒狀結構1之間的距離至少可以容納一支筆；

固定在多個筒狀結構1下端的底板2；

和固定在底板2上的雜物收納結構。

所述雜物收納結構為與所述底板2配合的抽屜3。

所述分層筆筒還包括隔板B6，相鄰兩個筒狀結構1構成的環形結構上圓周均布多個隔板B6，將每個環形結構分割成多個區域。

所述隔板B6的高度與相鄰兩個筒狀結構1中高度較小的筒狀結構1高度相同。

所述隔板B6的上端面為傾斜結構，兩端分別和相鄰兩個筒狀結構1的高度相同。

實施例二：

參見附圖3和附圖4，本實施例與實施例一的區別在于：所述雜物收納結構為下端面封口的環狀結構4，環狀結構4和所述筒狀結構1同軸設置。

所述分層筆筒還包括隔板A5，多個隔板A5圓周均布在環狀結構4上，將雜物收納空間分割成多個區域。
