本實用新型涉及廣告牌設備領域，尤其涉及彩色投影廣告牌。

背景技術：

在現有技術中，彩色廣告牌一般是采用多種不同色彩的LED燈的組合來發射出不同種色彩的，這種彩色廣告牌在制作時，花費成本高，而且制作工藝復雜，制作效率低，而且當其中一個LED燈損壞時，會導致多種色彩的組合配不出來，需要經常更換和維修，費工費時，浪費成本。

技術實現要素：

有鑒于此，有必要提供一種制造工藝簡單、成本低廉，且不需要經常維修，節約成本的彩色投影廣告牌。

本實用新型是這樣實現的，彩色投影廣告牌，包括廣告牌和多個熒光燈，還包括彩色畫布，所述廣告牌的背面上下兩側設有轉軸，所述彩色畫布圍繞廣告牌的背面上下兩側的轉軸，并能通過轉軸轉動，所述多個熒光燈設于廣告牌的背面上下兩側的轉軸之間，且處于彩色畫布圍繞轉軸所形成的布腔中。

進一步地，還包括電機，所述轉軸的一端設有履帶槽，所述履帶槽與電機之間通過履帶連接。

進一步地，所述廣告牌的一側設有固定板，所述熒光燈均固定在固定板上。

進一步地，所述轉軸分別與廣告牌之間設有固定腳，所述轉軸分別通過固定腳固定在廣告牌上。

本實用新型提供的彩色投影廣告牌的優點在于：本實用新型結構簡單合理，通過設置轉軸和彩色畫布，在使用時，彩色畫布轉動，通過熒光燈的照射，將彩色光線傳遞到廣告牌上，其制造工藝不僅簡單，而且成本低廉，沒有設置彩色LED燈作為彩色光線的來源，不需要經常維修，節約成本。

附圖說明

圖1為本實用新型彩色投影廣告牌的結構示意圖。

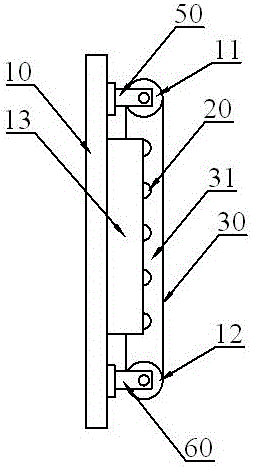

圖2為圖1的左視圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

請一并參閱圖1及圖2，其中圖1為本實用新型彩色投影廣告牌的結構示意圖，圖2為圖1的左視圖。

所述彩色投影廣告牌，包括廣告牌10和多個熒光燈20，還包括彩色畫布30，所述廣告牌10的背面上下兩側設有轉軸11、12，所述彩色畫布30圍繞廣告牌10的背面上下兩側的轉軸11、12，并能通過轉軸11、12轉動，所述多個熒光燈20設于廣告牌10的背面上下兩側的轉軸11、12之間，且處于彩色畫布30圍繞轉軸11、12所形成的布腔31中。

所述彩色投影廣告牌，還包括電機40，所述轉軸11的一端設有履帶槽111，所述履帶槽111與電機40之間通過履帶41連接，通過電機40給彩色畫布30帶來轉動的能源，方便實用，且便于安裝。

所述廣告牌10的一側設有固定板13，所述熒光燈20均固定在固定板13上，便于安裝和拆卸熒光燈20。

所述轉軸11、12分別與廣告牌10之間設有固定腳50、60，所述轉軸11、12分別通過固定腳50、60固定在廣告牌10上，便于安裝和拆卸。

本實用新型結構簡單合理，通過設置轉軸11、12和彩色畫布30，在使用時，彩色畫布30轉動，通過熒光燈20的照射，將彩色光線傳遞到廣告牌10上，其制造工藝不僅簡單，而且成本低廉，沒有設置彩色LED燈作為彩色光線的來源，不需要經常維修，節約成本。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
