本實用新型涉及教學設備領域，具體涉及機床電氣線路故障維修實訓考核綜合裝置。

背景技術：

國家職業資格證書分為五個等級，即分為初級（五級）、中級（四級）、高級（三級）、技師（二級）、高級技師（一級）共五個等級。對于初中高級技能鑒定，國家要求一般是能夠熟練運用基本技能和專門技能完成較為常規工作，并且允許在校學生直接進行鑒定。但對于技師和高級技師的鑒定，則要求能夠熟練運用基本技能和特殊技能在本職業的各個領域完成復雜的、非常規性的工作，并且要求申請鑒定時具有一定年限的工作經驗。所以針對這類型鑒定者，如何在各項考核內容中評價出解決復雜問題能力的考核方式就是重中之重。

目前，我國維修電工技師和高級技師的職業技能鑒定考核中，對于機床線路考核部分主要是考核電氣控制線路部分，就是把機床中電氣控制線路部分單獨提出來，通過多個故障點的人為設置，產生出電氣控制線路的故障現象讓被考核者在規定的時間內判斷并一一排除，最后恢復電氣部分線路正常運轉。技師和高級技師專業技能要求不同，考核的難度也不相同，不同的機床電氣控制線路部分復雜程度也不同。技師鑒定的難度應小于高級技師的難度。如果分別用兩種裝置來考核，不僅在成本和空間上造成極大的浪費，而且也給評委的工作帶來困難。

而現在國內普遍使用的考核設備，存在著功能性單一，保護性不強，人為設定故障點過程麻煩并易于直觀分辨，考核時間和錯誤操作需評委一對一觀察，造成考核效率低下等問題。

在考核過程中因為故障現象的復雜，錯誤的排故可能導致故障現象的疊加和元器件的燒毀，拖延了鑒定時間，更加影響著鑒定規范和效率。

綜上所述，現有的機床電氣線路模擬設備無論是在培訓鑒定環節，還是在效率、安全性和考生的真實能力判定上均存在著較大問題。維修電工技能技師和高級技師鑒定，迫切需要有一種能解決現有問題的新設備來改善困境。

技術實現要素：

針對現有技術存在的問題，本實用新型提供一種結構簡單，操作、維修方便，體積小，成本低，培訓鑒定效果好，效率高，規范統一考核標準，能實現三種電氣線路故障維修實訓考核的機床電氣線路故障維修實訓考核綜合裝置。

為實現上述目的，本實用新型所采用的技術解決方案為：機床電氣線路故障維修實訓考核綜合裝置，包括安裝在臺面上的電氣控制系統、PLC-變頻器組件、觸摸屏、控制組件；電氣控制系統由總電源開關、主電路電源開關、控制電路電源開關、變壓器、空氣開關、熔斷器組件、交流接觸器、熱繼電器保護組件、電機組件組成；PLC-變頻器組件由PLC和變頻調速器組成；控制組件由電感傳感器、保險、轉換開關、蜂鳴器、指示燈、點動開關組成；臺面上還設有供控制電路部分使用的a接線端子、供電機組件使用的b接線端子、電氣原理圖。

單相控制電路：觸摸屏和PLC-變頻器組件為通信連接，控制組件接入PLC-變頻器組件的輸入端，PLC-變頻器組件的輸出端接入控制組件的指示燈模塊和交流接觸器的線圈；三相主電路：變壓器接入空氣開關，空氣開關接入熔斷器組件，熔斷器組件接入交流接觸器，交流接觸器接入熱繼電器保護組件，熱繼電器保護組件接入電機組件。

其中，所述PLC的型號為三菱PLCFX3U-48MR。

其中，所述觸摸屏和PLC-變頻器組件之間的通信，為485通信線雙向通信，觸摸屏的控制信號傳入PLC中，PLC的控制結果反饋到觸摸屏上。

其中，所述控制組件由1-4個電感傳感器、2個保險、2-4個轉換開關、1個蜂鳴器、4-6個指示燈、5-6個點動開關組成。

其中，所述熔斷器組件由3-5個熔斷器構成；交流接觸器由4-5個接觸器構成；熱繼電器保護組件由3-5個熱繼電器構成；電機組件由3-5個電機構成。

本實用新型具有以下有益效果：

①本實用新型結構簡單，操作、維修方便，體積小，成本低，培訓鑒定效果好，效率高，規范統一考核標準，通過電氣控制系統、PLC-變頻器組件和控制組件中各器件的不同配合，能實現M1432A型萬能外圓磨床、Z3040型搖臂鉆床和X62W型銑床三種電氣線路的故障維修實訓考核。

②本實用新型所有元器件集成安裝在同一個臺面，占用空間小，方便操作和維護。

③本實用新型PLC-變頻器組件、傳感器和觸摸屏實現了對設備的智能化控制，提高了鑒定的綜合性、準確性、統一性和公平性。

④本實用新型相比市面上機床電氣控制線路模擬電路，本裝置控制系統核心采用了三菱PLCFX3U-48MR，應用范圍廣，運行穩定，延長設備的使用壽命。

⑤本實用新型電感傳感器取代以往的行程開關，減小設備體積，方便操作，使用壽命長，增加檢測準確性。

附圖說明

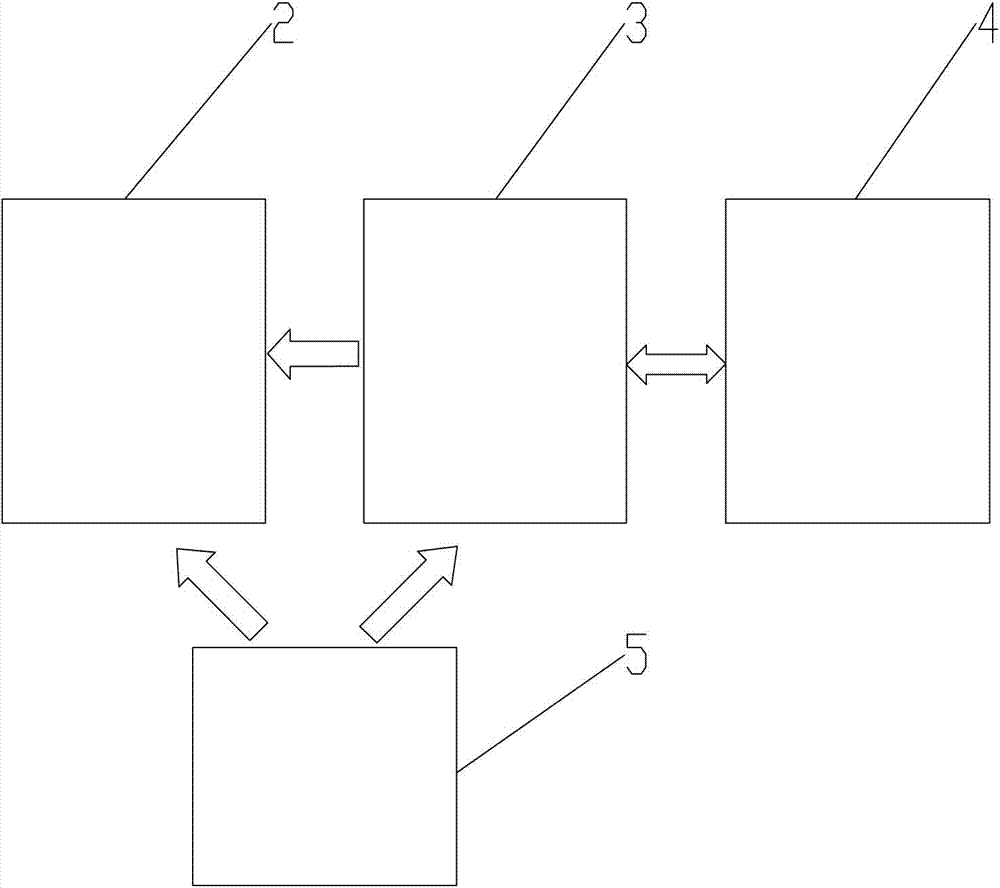

圖1為本實用新型總結構示意圖。

圖2為本實用新型平面結構示意圖。

圖3為本實用新型M1432A型萬能外圓磨床電氣原理示意圖。

圖4為本實用新型Z3040型搖臂鉆床電氣原理示意圖。

圖5為本實用新型X62W型銑床電氣原理示意圖。

圖中，1-臺面、2-電氣控制系統、3- PLC-變頻器組件、4-觸摸屏、5-控制組件、6-變壓器、7-空氣開關、8-熔斷器組件、9-交流接觸器、10-熱繼電器保護組件、11-電機組件、12-PLC、13-變頻調速器、14-電感傳感器、15-保險、16-轉換開關、17-蜂鳴器、18-指示燈、19-點動開關、20-a接線端子、21-b接線端子、22-電氣原理圖、23-電機。

具體實施方式

實施例1：用于M1432A型萬能外圓磨床電氣線路故障維修實訓考核時，如圖1、2、3所示，機床電氣線路故障維修實訓考核綜合裝置，包括安裝在臺面1上的電氣控制系統2、PLC-變頻器組件3、觸摸屏4、控制組件5；電氣控制系統2由總電源開關QS1、主電路電源開關QS2、控制電路電源開關QS3、變壓器6、空氣開關7、熔斷器組件8、交流接觸器9、熱繼電器保護組件10、電機組件11組成；所述熔斷器組件8由熔斷器FU3、FU4、FU5、FU6、FU7構成，交流接觸器9由接觸器KM1、KM3、KM5、KM6、KM7構成，熱繼電器保護組件10由熱繼電器KH1、KH2、KH3、KH4、KH5構成，電機組件11由電機M1、M2、M3、M4、M5構成，M1為油泵電機，M2為頭架電機，M3為內圓砂輪電機，M4為外圓砂輪電機，M5為冷卻泵電機；PLC-變頻器組件3由PLC12和變頻調速器13組成，所述PLC12的型號為三菱PLCFX3U-48MR；控制組件5由2個電感傳感器14、2個保險15、3個轉換開關16、1個蜂鳴器17、4個指示燈18、5個點動開關19組成；所述2個電感傳感器14為SQ1、SQ2，2個保險15為FU1、FU2，3個轉換開關16為SA1、SA2、SA3，1個蜂鳴器17為P1，4個指示燈18為HL1、HL4、HL5、HL6，5個點動開關19為SB1、SB2、SB3、SB4、SB5；臺面1上還設有供控制電路部分使用的a接線端子20、供電機組件11使用的b接線端子21、電氣原理圖22。

單相控制電路：觸摸屏4和PLC-變頻器組件3為485通信線雙向通信連接，觸摸屏4的控制信號傳入PLC12中，PLC12的控制結果反饋到觸摸屏4上；控制組件5接入PLC-變頻器組件3的輸入端，PLC-變頻器組件3的輸出端接入控制組件5的指示燈模塊和交流接觸器9的線圈；三相主電路：變壓器6接入空氣開關7，空氣開關7接入熔斷器組件8，熔斷器組件8接入交流接觸器9，交流接觸器9接入熱繼電器保護組件10，熱繼電器保護組件10接入電機組件11。

實施例2：用于Z3040型搖臂鉆床電氣線路故障維修實訓考核時，如圖1、2、4所示，機床電氣線路故障維修實訓考核綜合裝置，包括安裝在臺面1上的電氣控制系統2、PLC-變頻器組件3、觸摸屏4、控制組件5；電氣控制系統2由總電源開關QS1、主電路電源開關QS2、控制電路電源開關QS3、變壓器6、空氣開關7、熔斷器組件8、交流接觸器9、熱繼電器保護組件10、電機組件11組成；所述熔斷器組件8由熔斷器FU3、FU4、FU5、FU6構成，交流接觸器9由接觸器KM1、KM2、KM3、KM5、KM6構成，熱繼電器保護組件10由熱繼電器KH1、KH2、KH3、KH4構成，電機組件11由電機M1、M2、M3、M4構成，M1為主軸電機，M2為搖臂升降電機，M3為液壓泵電機，M4為冷卻泵電機；PLC-變頻器組件3由PLC12和變頻調速器13組成，所述PLC12的型號為三菱PLCFX3U-48MR；控制組件5由4個電感傳感器14、2個保險15、2個轉換開關16、1個蜂鳴器17、6個指示燈18、6個點動開關19組成；所述4個電感傳感器14為SQ1、SQ2、SQ3、SQ4，2個保險15為FU1、FU2，2個轉換開關16為SA1、SA2，1個蜂鳴器17為P1，6個指示燈18為HL1、HL2、HL3、HL4、HL5、HL6，6個點動開關19為SB1、SB2、SB3、SB4、SB5、SB6；臺面1上還設有供控制電路部分使用的a接線端子20、供電機組件11使用的b接線端子21、電氣原理圖22。

單相控制電路：觸摸屏4和PLC-變頻器組件3為485通信線雙向通信連接，觸摸屏4的控制信號傳入PLC12中，PLC12的控制結果反饋到觸摸屏4上；控制組件5接入PLC-變頻器組件3的輸入端，PLC-變頻器組件3的輸出端接入控制組件5的指示燈模塊和交流接觸器9的線圈；三相主電路：變壓器6接入空氣開關7，空氣開關7接入熔斷器組件8，熔斷器組件8接入交流接觸器9，交流接觸器9接入熱繼電器保護組件10，熱繼電器保護組件10接入電機組件11。

實施例3：用于X62W型銑床電氣線路故障維修實訓考核時，如圖1、2、5所示，機床電氣線路故障維修實訓考核綜合裝置，包括安裝在臺面1上的電氣控制系統2、PLC-變頻器組件3、觸摸屏4、控制組件5；電氣控制系統2由總電源開關QS1、主電路電源開關QS2、控制電路電源開關QS3、變壓器6、空氣開關7、熔斷器組件8、交流接觸器9、熱繼電器保護組件10、電機組件11組成；所述熔斷器組件8由熔斷器FU3、FU4、FU5構成，交流接觸器9由接觸器KM1、KM3、KM4、KM5構成，熱繼電器保護組件10由熱繼電器KH1、KH2、KH3構成，電機組件11由電機M1、M2、M3構成，M1為進給電機，M2為主軸電機，M3為冷卻泵電機；PLC-變頻器組件3由PLC12和變頻調速器13組成，所述PLC12的型號為三菱PLCFX3U-48MR；

控制組件5由1個電感傳感器14、2個保險15、4個轉換開關16、1個蜂鳴器17、5個指示燈18、6個點動開關19組成；所述1個電感傳感器14為SQ1，2個保險15為FU1、FU2，4個轉換開關16為SA1、SA2、SA3、SA4，1個蜂鳴器17為P1，5個指示燈18為HL1、HL2、HL3、HL4、HL6，6個點動開關19為SB1、SB2、SB3、SB4、SB5、SB6；臺面1上還設有供控制電路部分使用的a接線端子20、供電機組件11使用的b接線端子21、電氣原理圖22。

單相控制電路：觸摸屏4和PLC-變頻器組件3為485通信線雙向通信連接，觸摸屏4的控制信號傳入PLC12中，PLC12的控制結果反饋到觸摸屏4上；控制組件5接入PLC-變頻器組件3的輸入端，PLC-變頻器組件3的輸出端接入控制組件5的指示燈模塊和交流接觸器9的線圈；三相主電路：變壓器6接入空氣開關7，空氣開關7接入熔斷器組件8，熔斷器組件8接入交流接觸器9，交流接觸器9接入熱繼電器保護組件10，熱繼電器保護組件10接入電機組件11。
