本實用新型涉及教材設備領域，尤其涉及的是一種模擬滅火的裝置。

背景技術：

目前所知現有的滅火教程當中，經常需要在課程中講述滅火器的使用，以及如何應對火災的過程；但由于沒有可以模擬滅火的器材，所以經常會使用實現的滅火器材，但是頻繁的使用滅火器材，所以造成設備的浪費，教課成本提高，不符合環保的環保、節能的理念。

因此，現有技術還有待于改進和發展。

技術實現要素：

本實用新型的目的在于提供一種模擬滅火裝置，旨在解決現有滅火教程使用實物教課，浪費資源，教課成本高，以及模擬火和滅火器不夠逼真的技術問題。

本實用新型的技術方案如下：一種滅火模擬裝置，其包括火發生器和滅火器，所述火發生器包括支架、模擬火的紅布、用于感應滅火器發射信號的感應器、用于模擬火燃燒發出聲音的發聲器、用于提供風量的風機和控制箱，所述感應器、發聲器和風機均與控制箱連接；所述風機安裝在支架的內部，所述感應器和發聲器安裝在支架的上表面；所述滅火器的噴口設有信號發射器，所述滅火器把手上安裝有用于提供電能給信號發射器的電源；所述電源通過電線與信號發射器連接；所述信號發射器信號發射給感應器，感應器接收信號，并反饋給控制箱。

所述的滅火模擬裝置，其中，所述的滅火器的噴口上還設有煙霧噴射口，該煙霧噴射口與滅火器的存儲罐相連通。

所述的滅火模擬裝置，其中，所述的存儲罐的內部設置有用于制造煙霧的煙霧發生機構。

所述的滅火模擬裝置，其中，所述的存儲罐內還設置有煙霧控制器，且該控制器與電源相接。

所述的滅火模擬裝置，其中，所述的電源安裝在滅火器的把手上。

所述的滅火模擬裝置，其中，所述信號發射器為燈光信號發射器。

本實用新型的有益效果：本實用新型通過在支架上安裝發聲器，用于模擬火燃燒的聲音，使得紅布在風機的吹動下，火的形態更加真實，同時還通過感應器來感應滅火器發射的信號來控制風機，而滅火器通過在存儲罐安裝煙霧制造器，制造煙霧，并且在滅火的同時控制信號發射器發射信號，同時控制煙霧制造結構制造煙霧噴射到火發生器上，使得滅火的過程更加真實。此外，還節省了滅火教程中講課的成本，節省滅火資源的使用。

附圖說明

圖1為本實用新型的一種結構示意圖。

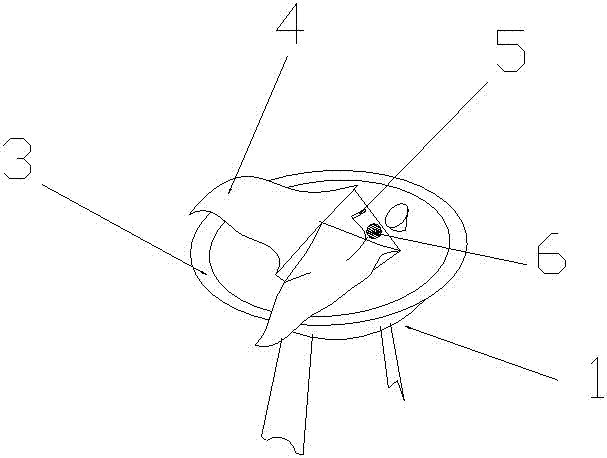

圖2是本實用新型的火發生器結構還示意圖。

圖3是本實用新型滅火器的噴口結構示意圖。

圖4是本實用新型滅火器的把手結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案及優點更加清楚、明確，以下參照附圖并舉實施例對本實用新型進一步詳細說明。

如圖1-4所示，本實用新型公開了一種滅火模擬裝置，其包括火發生器1和滅火器2，所述火發生器1包括支架3、模擬火的紅布4、用于感應滅火器發射信號的感應器5、用于模擬火燃燒發出聲音的發聲器6、用于提供風量的風機（未畫出）和控制箱7，所述感應器5、發聲器6和風機均與控制箱7連接；所述風機安裝在支架3的內部，所述感應器5和發聲器6安裝在支架3的上表面；所述滅火器2的噴口21設有信號發射器8，所述滅火器2的把手22上安裝有用于提供電能給信號發射器的電源9；所述電源9通過電線與信號發射器8連接；所述信號發射器8信號發射給感應器5，感應器5接收信號，并反饋給控制箱7。

采用上述結構后，本實用新型通過在火發生器中設置發聲器，使得模擬火具有聲音，更加逼真；還通過感應器來感應滅火器中信號發射器發出的信號，從而控制風機減速，指導停止，達到滅火仿真的效果。

進一步說，所述的滅火器2的噴口上還設有煙霧噴射口10，該煙霧噴射口10與滅火器的存儲罐20相連通，；通過煙霧噴射口10可以將存儲罐20中制造的煙霧噴射出來，使得滅火器滅火的仿真程度，更加類似真實的滅火器噴出的泡沫或者二氧化碳。

進一步說，所述的存儲罐20的內部設置有用于制造煙霧的煙霧發生機構201；通過煙霧發生機構制造煙霧，配合滅火器信號發射器的使用，使得滅火的過程更加逼真，可以用肉眼觀看到滅火的煙霧。

進一步說，所述的存儲罐20內還設置有煙霧控制器202，且該控制器202與電源9相接。

進一步說，所述的電源9安裝在滅火器的把手22上，安裝在把手把手22上的電源9，更方便控制，可以快速開啟或者關閉。

進一步說，所述信號發射器8為燈光信號發射器，采用燈光信號發射器，發射信號更加簡單，并且容易感應。

本實用新型通過在支架上安裝發聲器，用于模擬火燃燒的聲音，使得紅布在風機的吹動下，火的形態更加真實，同時還通過感應器來感應滅火器發射的信號來控制風機，而滅火器通過在存儲罐安裝煙霧制造器，制造煙霧，并且在滅火的同時控制信號發射器發射信號，同時控制煙霧制造結構制造煙霧噴射到火發生器上，使得滅火的過程更加真實。此外，還節省了滅火教程中講課的成本，節省滅火資源的使用。

應當理解的是，本實用新型的應用不限于上述的舉例，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，所有這些改進和變換都應屬于本實用新型所附權利要求的保護范圍。
