本申請的實施例涉及顯示，尤其涉及一種顯示裝置。

背景技術：

1、近年來，由于微型led具有比amoled(active-matrix?organic?light?emittingdiode，有源矩陣有機發光二極管)更小的器件尺寸，更快的反應速度，更高的發光效率，更強的穩定性以及更長的使用壽命等優勢，基于微型led的顯示應用領域得到了迅速發展，成為顯示裝置的研究熱點。

2、微型led的像素驅動電路可通過脈沖寬度調制(pulse?width?modulation，pwm)+脈沖幅度調制(pulse?amplitude?modulation，pam)方式驅動微型led發光，即像素驅動電路根據其獲取的pwm信號和變化的斜坡信號控制pwm驅動晶體管的導通狀態，以調控像素驅動電路生成驅動信號的時間，即微型晶體管在各幀畫面顯示周期內的發光時間；再根據pam信號確定驅動信號中的電流值，以確定微型晶體管在發光過程中的光強，從而確定微型led在各幀畫面顯示周期內的亮度。

3、但是，在像素驅動電路內進行脈沖寬度調制的電路中，pwm驅動晶體管的兩端分別連接兩個晶體管，在進行發光時間的調控時，pwm驅動晶體管和兩個晶體管會同時導通，傳輸高電平的電源線經過導通的兩個晶體管和pwm驅動晶體管向傳輸?shù)碗娖降碾娫淳€傳輸電信號，導致利用pwm驅動晶體管的導通狀態調節發光時長時產生的能耗大。

技術實現思路

1、本申請?zhí)峁┮环N顯示裝置，用以解決利用pwm驅動晶體管的導通狀態調節發光時長時產生的能耗大的技術問題。

2、本申請實施例提供一種顯示裝置，包括：

3、背光組件，所述背光組件上設置電源線、多條柵極線、多條數據線和多個子像素電路；

4、各所述子像素電路包括像素驅動電路和發光元件；

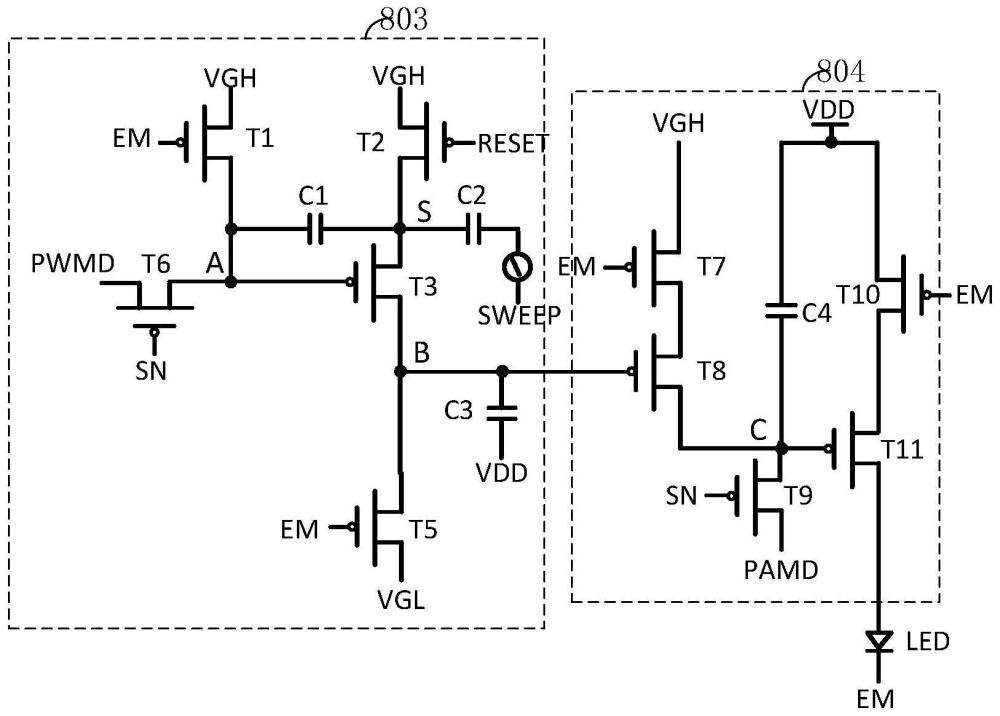

5、所述像素驅動電路包括：發光時長驅動電路和發光控制電路，所述發光時長驅動電路包括：第一電容、第三晶體管、電源信號傳輸電路；

6、所述電源信號傳輸電路和所述電源線、所述柵極線電連接，被配置為獲取第一電源信號和發光控制信號，由所述發光控制信號控制其導通狀態，在其導通時輸出所述第一電源信號，在其關斷時停止輸出所述第一電源信號；

7、所述第一電容的第一端和所述電源信號傳輸電路、所述第三晶體管的控制端電連接，其第二端和所述第三晶體管的第一端電連接，被配置為在所述電源信號傳輸電路關斷且其第一端獲得發光時長驅動數據時，儲存所述第三晶體管的閾值電壓補償?shù)陌l(fā)光時長驅動數據；

8、所述第三晶體管的第一端和所述電源線電連接，其控制端和所述電源信號傳輸電路電連接，被配置為獲得控制電源變化信號和所述第一電源信號，根據所述控制電源變化信號、所述第一電源信號、所述第三晶體管的閾值電壓及其補償?shù)陌l(fā)光時長驅動數據，調整所述第三晶體管的導通狀態；

9、所述發光控制電路和所述第三晶體管的第二端電連接，被配置為在各顯示周期的顯示階段內，所述第三晶體管導通時，控制所述發光元件發光；在所述顯示周期的其他時段內，控制所述發光元件停止發光。

10、在上述技術方案中，提供一像素驅動電路，包括發光時長驅動電路和發光控制電路，在發光時長驅動電路中，第一電容的第一端和電源信號傳輸電路，第二端和第三晶體管的第一端電連接，第三晶體管可根據其控制端獲得的第一電源信號、其第一端獲得的控制電源變化信號、儲存在第一電容中的第三晶體管的閾值電壓補償?shù)陌l(fā)光時長驅動數據，調整第三晶體管的導通狀態，以使發光控制電路控制發光元件發光，上述電路結構既可以對發光時長驅動數據進行閾值補償，保障對發光元件的發光時長的準確性，且在第一晶體管和第三晶體管之間串聯第一電容，避免了傳輸高電平的電源線將電能持續傳輸至傳輸?shù)碗娖降碾娫淳€的過程，降低了發光時長調控過程中產生的能耗，從而降低了發光元件驅動過程中產生的損耗。

11、在一種可行的實施方式中，所述發光時長驅動電路還包括第二電容；

12、所述第二電容的第一端和所述電源線電連接，其第二端和所述第四電容的第二端電連接，被配置為從其第一端獲得第二電源信號，根據所述第二電源信號的變化量以及所述第二電容的電容量、所述第一電容的電容量，確定所述控制電源變化信號。

13、在上述技術方案中，通過在顯示裝置中設定第二電容，以使第三晶體管的第一端的電位的變化量是根據第二電容和第一電容對第二電源信號的變化量耦合變化后確定的控制電源變化信號，且控制電源變化信號的變化量小于第二電源信號的變化量，以使在利用第三晶體管的第一端的電位變化量調節第三晶體管的導通狀態的過程中，第二電源信號具有更大的調控范圍，以使第二電源信號不用滿足較高的調控精度也可滿足第三晶體管的調控要求。

14、本申請實施例所提供的顯示裝置中，包括背光組件，背光組件上設置多條柵極線、多條數據線、電源線和多個子像素電路，各子像素電路包括像素驅動電路和發光元件，在像素驅動電路中，包括發光時長驅動電路和發光控制電路，在發光時長驅動電路中，第一電容的第一端和電源信號傳輸電路，第二端和第三晶體管的第一端電連接，第三晶體管可根據其控制端獲得的第一電源信號、其第一端獲得的控制電源變化信號、儲存在第一電容中的第三晶體管的閾值電壓補償?shù)陌l(fā)光時長驅動數據，調整第三晶體管的導通狀態，以使發光控制電路控制發光元件發光，上述電路結構通過閾值補償保障對發光元件的發光時長的準確性，且在第一晶體管和第三晶體管之間串聯第一電容，避免了傳輸高電平的電源線將電能持續傳輸至傳輸?shù)碗娖降碾娫淳€的過程，降低了發光時長調控過程中產生的能耗，從而降低了發光元件驅動過程中產生的損耗。

技術特征：

1.一種顯示裝置，包括：

2.根據權利要求1所述的顯示裝置，其特征在于，

3.根據權利要求2所述的顯示裝置，其特征在于，

4.根據權利要求2所述的顯示裝置，其特征在于，所述發光時長驅動電路還包括第二電容；

5.根據權利要求1所述的顯示裝置，其特征在于，所述電源信號傳輸電路包括第一晶體管；

6.根據權利要求1或5所述的顯示裝置，其特征在于，所述電源信號傳輸電路還包括第五晶體管；

7.根據權利要求1所述的顯示裝置，其特征在于，所述發光時長驅動電路還包括第六晶體管；

8.根據權利要求1所述的顯示裝置，其特征在于，所述發光時長驅動電路還包括第二晶體管；

9.根據權利要求1所述的顯示裝置，其特征在于，顯示周期依次包括復位階段、數據寫入階段和顯示階段；

10.根據權利要求9所述的顯示裝置，其特征在于，在所述數據寫入階段，所述掃描信號為第一電平，所述復位信號和所述發光控制信號為第二電平；

11.根據權利要求10所述的顯示裝置，其特征在于，在所述顯示階段，所述發光控制信號為第一電平，所述復位信號和所述掃描信號為第二電平，第二電源信號為從第二電平調整為第一電平的斜坡信號；

技術總結
本申請實施例提供一種顯示裝置，包括背光組件，其上設置多條柵極線、多條數據線、電源線和多個子像素電路，各子像素電路包括像素驅動電路和發光元件，在像素驅動電路中，包括發光時長驅動電路和發光控制電路，在發光時長驅動電路中，第一電容串聯于電源信號傳輸電路和第三晶體管的第一端之間，第三晶體管可根據獲得的第一電源信號、控制電源變化信號、第三晶體管的閾值電壓補償?shù)陌l(fā)光時長驅動數據，調整其導通狀態，以使發光控制電路控制發光元件發光，上述電路結構通過閾值補償保障對發光元件的發光時長的準確性，且第一電容的設置避免了傳輸高電平的電源線將電能持續傳輸至傳輸?shù)碗娖降碾娫淳€的過程，降低了發光時長調控過程中產生的能耗。

技術研發人員：胡亮
受保護的技術使用者：海信視像科技股份有限公司
技術研發日：
技術公布日：2025/4/28
