本公開的實施例針對一種具有降低的功耗和提高的顯示質量的顯示裝置。

背景技術：

1、諸如電視機、移動電話、平板計算機、汽車導航單元和游戲裝置的多媒體電子裝置包括用于顯示圖像的顯示裝置。顯示裝置可以包括有機發光顯示(oled)裝置。與傳統的發光二極管(led)電視機相比，電視機中的oled技術提供了具有較好的對比度和視角的優越的圖像質量。移動電話中的oled屏幕提供了優異的對比度、深黑色和鮮艷的色彩。

2、有機發光顯示裝置可以包括通過電子和空穴的復合產生光的發光元件，諸如有機發光二極管。有機發光顯示裝置具有快的響應速度并且以低功耗驅動。

技術實現思路

1、本公開的實施例提供了一種具有降低的功耗和提高的顯示質量的顯示裝置。

2、根據實施例，一種顯示裝置包括：多條數據線；多條第一柵極線，在第二方向上布置；多條第二柵極線，在與第一方向交叉的第二方向上布置；以及多個像素，多個像素中的每一個連接至多條數據線之中的一條相應的數據線和多條第一柵極線和多條第二柵極線之中的一條相應的柵極線。多個像素包括第一組像素和第二組像素。多條數據線包括連接至第一組像素的第一組數據線和連接至第二組像素的第二組數據線。數據信號在一個幀周期的第一子幀周期中被提供給第一組像素。數據信號在一個幀周期的與第一子幀周期相鄰的第二子幀周期中被提供給第二組像素。

3、多條第一柵極線和多條第二柵極線可以在第二方向上彼此交替。多條第一柵極線可以在第一子幀周期中被順序地激活。多條第二柵極線可以在第二子幀周期中被順序地激活。

4、顯示裝置還可以包括連接至多條數據線的解復用器。解復用器可以包括一一對應地連接至第一組數據線的多個第一控制晶體管和一一對應地連接至第二組數據線的多個第二控制晶體管。多個第一控制晶體管可以被配置為由通過第一控制線提供的第一控制信號控制，并且多個第二控制晶體管可以被配置為由通過第二控制線提供的第二控制信號控制。

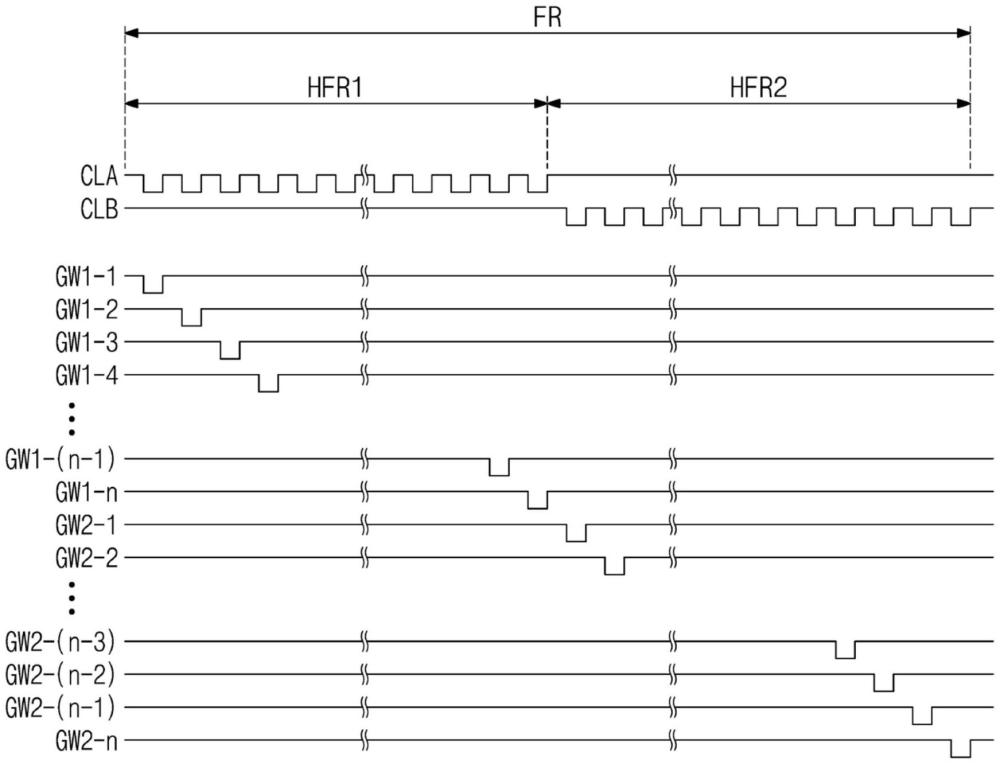

5、在第一子幀周期中，第一控制信號可以具有彼此交替的激活電平和禁用電平，并且第二控制信號可以具有禁用電平。在第二子幀周期中，第一控制信號可以具有禁用電平，并且第二控制信號可以具有彼此交替的激活電平和禁用電平。

6、多個像素可以包括：第一像素，輸出具有第一顏色的光；第二像素，輸出具有與第一顏色不同的第二顏色的光；第三像素，輸出具有與第一顏色和第二顏色不同的第三顏色的光；以及第四像素，輸出具有第二顏色的光。第一像素和第三像素可以在第一方向和第二方向上一個接一個地交替布置，并且第二像素和第四像素可以在第一方向和第二方向上一個接一個地交替布置。

7、第一組像素可以包括第一像素和第三像素，并且第二組像素可以包括第二像素和第四像素。

8、第一像素和第三像素中的每一者可以電連接至多條第一柵極線之中的對應的第一柵極線，并且第二像素和第四像素中的每一者可以電連接至多條第二柵極線之中的對應的第二柵極線。

9、第一組數據線可以分別連接至第一像素和第三像素，并且第二組數據線可以分別連接至第二像素和第四像素。第一組數據線和第二組數據線可以彼此交替。

10、第一組數據線可以包括連接至第一像素的第一-第一組數據線和連接至第三像素的第一-第二組數據線。第二組數據線可以分別連接至第二像素和第四像素。第一-第一組數據線、第二組數據線中的一條數據線、第一-第二組數據線和第二組數據線中的另一條數據線可以順序地布置。

11、第一組數據線可以包括連接至第一像素和第三像素的第一-第一組數據線以及連接至第二像素和第四像素的第一-第二組數據線。第二組數據線可以包括連接至第二像素和第四像素的第二-第一組數據線以及連接至第一像素和第三像素的第二-第二組數據線。第一-第一組數據線、第二-第一組數據線、第二-第二組數據線和第一-第二組數據線可以順序地布置。

12、第一像素、第二像素、第三像素和第四像素中的每一者被提供為多個，第一組數據線可以包括連接至多個第一像素之中的第一像素的第一-第一組數據線、連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第一-第二組數據線、連接至多個第三像素之中的第三像素的第一-第三組數據線和連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第一-第四組數據線。第二組數據線可以包括連接至多個第三像素之中的第三像素的第二-第一組數據線、連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第二-第二組數據線、連接至第一像素的第二-第三組數據線以及連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第二-第四組數據線。第一-第一組數據線、第二-第一組數據線、第一-第二組數據線、第二-第二組數據線、第二-第三組數據線、第一-第四組數據線、第二-第四組數據線和第一-第四組數據線可以順序地布置。

13、第一像素、第二像素、第三像素和第四像素中的每一者被提供為多個，第一組數據線可以包括連接至多個第一像素之中的第一像素的第一-第一組數據線、連接至多個第三像素之中的第三像素的第一-第二組數據線、連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第一-第三組數據線和連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第一-第四組數據線。第二組數據線可以包括第二組數據線包括連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第二-第一組數據線、連接至多個第一像素之中的第一像素的第二-第二組數據線、連接至多個第三像素之中的第三像素的第二-第三組數據線和連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第二-第四組數據線。第一-第一組數據線、第二-第一組數據線、第一-第二組數據線、第二-第四組數據線、第二-第二組數據線、第一-第三組數據線、第二-第三組數據線和第一-第四組數據線順序地布置。

14、第一像素、第二像素、第三像素和第四像素中的每一者被提供為多個，第一組數據線可以包括連接至多個第一像素之中的第一像素的第一-第一組數據線、連接至多個第三像素之中的第三像素的第一-第二組數據線、連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第一-第三組數據線和連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第一-第四組數據線。第二組數據線可以包括連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第二-第一組數據線、連接至多個第一像素之中的第一像素的第二-第二組數據線、連接至多個第三像素之中的第三像素的第二-第三組數據線和連接至多個第二像素之中的第二像素和多個第四像素之中的第四像素的第二-第四組數據線。第一-第一組數據線、第一-第二組數據線、第二-第一組數據線、第二-第四組數據線、第二-第二組數據線、第二-第三組數據線、第一-第三組數據線和第一-第四組數據線可以順序地布置。

15、第一像素和第三像素可以在第一子幀周期中發光，并且第二像素和第四像素可以在第二子幀周期中發光。

16、第一像素、第二像素、第三像素和第四像素可以在第一子幀周期和第二子幀周期中發光。

17、根據實施例，一種顯示裝置包括：多條第一數據線，在第一方向上布置；多條第二數據線，在第一方向上布置；多條柵極線，在與第一方向交叉的第二方向上布置；多個第一像素，電連接至多條第一數據線和多條柵極線；多個第二像素，電連接至多條第二數據線和多條柵極線；以及解復用器。解復用器包括一一對應地連接至多條第一數據線的多個第一控制晶體管和一一對應地連接至多條第二數據線的多個第二控制晶體管。在一個幀周期的第一子幀周期中，控制多個第一控制晶體管的第一控制信號具有彼此交替的激活電平和禁用電平，并且控制多個第二控制晶體管的第二控制信號具有禁用電平。在一個幀周期的與第一子幀周期相鄰的第二子幀周期中，第一控制信號具有禁用電平，并且第二控制信號具有彼此交替的激活電平和禁用電平。

18、多條柵極線可以包括電連接至多個第一像素的多條第一柵極線和電連接至多個第二像素的多條第二柵極線。多條第一柵極線可以在第一子幀周期中被順序地激活，并且多條第二柵極線可以在第二子幀周期中被順序地激活。

19、多個第一像素和多個第二像素可以包括：第一-第一像素，輸出具有第一顏色的光；第二-第二像素，輸出具有與第一顏色不同的第二顏色的光；第一-第三像素，輸出具有與第一顏色和第二顏色不同的第三顏色的光；以及第二-第四像素，輸出具有第二顏色的光，并且第一-第一像素、第二-第二像素、第一-第三像素和第二-第四像素可以在一個幀周期中發光。

20、在第一子幀周期中，第一-第一像素和第一-第三像素可以發光，并且在第二子幀周期中，第二-第二像素和第二-第四像素可以發光。或者，在第一子幀周期和第二子幀周期中，第一-第一像素、第二-第二像素、第一-第三像素和第二-第四像素可以發光。

21、根據實施例，一種顯示裝置包括：多條數據線，在第一方向上布置；多條柵極線，在與第一方向交叉的第二方向上布置；多個像素，電連接至多條數據線和多條柵極線；多個第一控制晶體管，一一對應地連接至多條數據線之中的一些；以及多個第二控制晶體管，一一對應地連接至多條數據線之中的其他數據線。數據信號在一個幀周期的第一子幀周期中僅被提供給連接至多個第一控制晶體管的一些數據線。數據信號在一個幀周期的與第一子幀周期相鄰的第二子幀周期中僅被提供給連接至多個第二控制晶體管的其他數據線。
