本發明構思的實施方式涉及柵極驅動器和包含該柵極驅動器的顯示裝置。具體地，本發明構思涉及被設計成降低功耗的柵極驅動器和顯示裝置。

背景技術：

1、顯示裝置通常包括顯示面板和顯示面板驅動器。顯示面板包括柵極線、數據線和像素電路。顯示面板驅動器包括向柵極線提供柵極信號的柵極驅動器、向數據線提供數據電壓的數據驅動器以及控制柵極驅動器和數據驅動器的驅動控制器。

2、柵極驅動器可以從時鐘線接收時鐘信號。隨著時鐘信號上的負載增加，其功耗也可能增加。因此，當時鐘信號的功耗增加時，柵極驅動器的功耗也可能增加。

技術實現思路

1、本發明構思的實施方式提供了具有降低的功耗的柵極驅動器。

2、本發明構思的實施方式提供了包括柵極驅動器的顯示裝置。

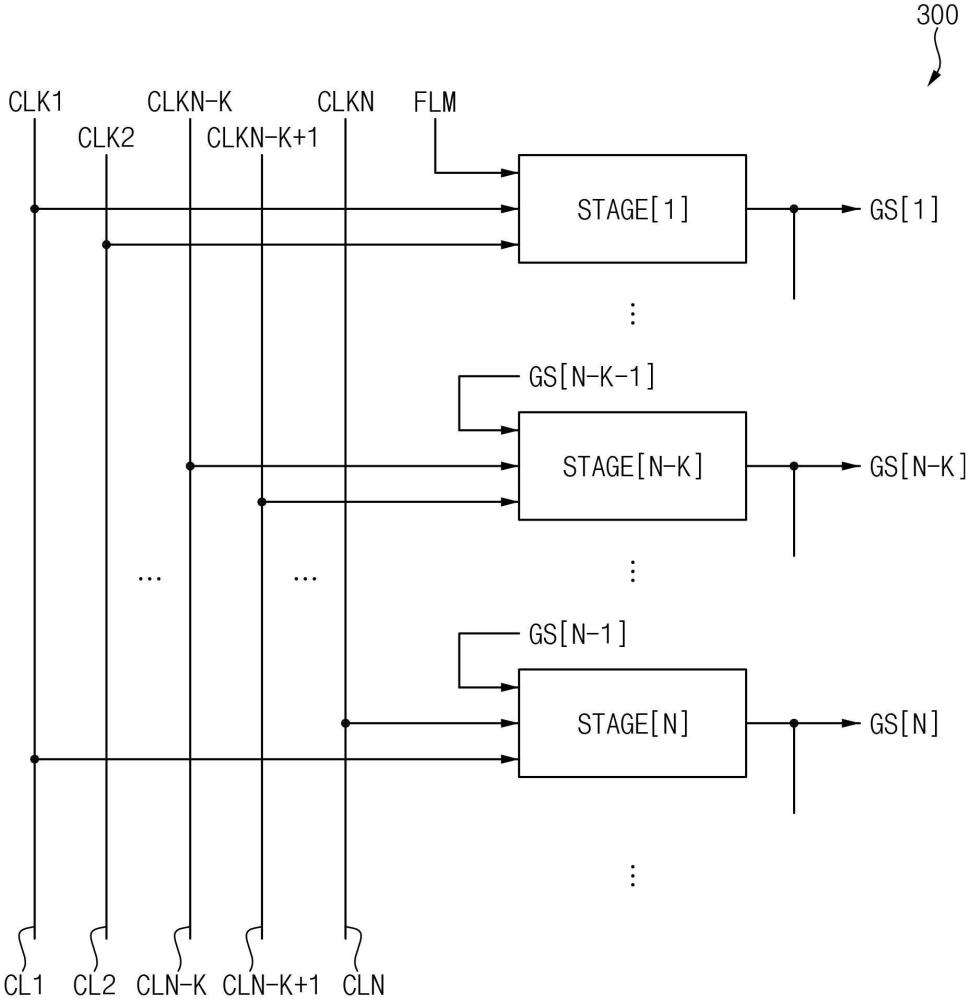

3、在本發明構思的實施方式中，提供了一種柵極驅動器，包括：第一級至第n級(其中n是3或更大的正整數)，用于從第一時鐘線至第n時鐘線接收第一時鐘信號至第n時鐘信號，其中，第一級包括用于接收第一時鐘信號的第一時鐘端子、用于接收第二時鐘信號的第二時鐘端子、用于接收豎直啟動信號的進位端子以及用于輸出第一柵極信號的輸出端子，其中，第n-k級(其中k是在1與n-2之間的正整數)包括用于接收第n-k時鐘信號的第一時鐘端子、用于接收第n-k+1時鐘信號的第二時鐘端子、用于接收第n-k-1柵極信號的進位端子以及用于輸出第n-k柵極信號的輸出端子，以及其中，第n級包括用于接收第n時鐘信號的第一時鐘端子、用于接收第一時鐘信號的第二時鐘端子、用于接收第n-1柵極信號的進位端子以及用于輸出第n柵極信號的輸出端子。

4、當n為4時，柵極驅動器包括：第一級；第二級，包括用于接收第二時鐘信號的第一時鐘端子、用于接收第三時鐘信號的第二時鐘端子、用于接收第一柵極信號的進位端子以及用于輸出第二柵極信號的輸出端子；第三級，包括用于接收第三時鐘信號的第一時鐘端子、用于接收第四時鐘信號的第二時鐘端子、用于接收第二柵極信號的進位端子以及用于輸出第三柵極信號的輸出端子；以及第四級，包括用于接收第四時鐘信號的第一時鐘端子、用于接收第一時鐘信號的第二時鐘端子、用于接收第三柵極信號的進位端子以及用于輸出第四柵極信號的輸出端子。

5、當n為6時，柵極驅動器包括：第一級；第二級，包括用于接收第二時鐘信號的第一時鐘端子、用于接收第三時鐘信號的第二時鐘端子、用于接收第一柵極信號的進位端子以及用于輸出第二柵極信號的輸出端子；第三級，包括用于接收第三時鐘信號的第一時鐘端子、用于接收第四時鐘信號的第二時鐘端子、用于接收第二柵極信號的進位端子以及用于輸出第三柵極信號的輸出端子；第四級，包括用于接收第四時鐘信號的第一時鐘端子、用于接收第五時鐘信號的第二時鐘端子、用于接收第三柵極信號的進位端子以及用于輸出第四柵極信號的輸出端子；第五級，包括用于接收第五時鐘信號的第一時鐘端子、用于接收第六時鐘信號的第二時鐘端子、用于接收第四柵極信號的進位端子以及用于輸出第五柵極信號的輸出端子；以及第六級，包括用于接收第六時鐘信號的第一時鐘端子、用于接收第一時鐘信號的第二時鐘端子、用于接收第五柵極信號的進位端子以及用于輸出第六柵極信號的輸出端子。

6、第一時鐘信號至第n時鐘信號中的每個的激活時段彼此不重疊。

7、當第一時鐘信號至第n時鐘信號中的每個的激活時段的長度是j個水平時間(其中j是正數)時，第一時鐘信號至第n時鐘信號中的每個的非激活時段的長度是(n-1)×j個水平時間，并且第一時鐘信號至第n時鐘信號中的每個的周期是n×j個水平時間。

8、當n為4且j為1時，第一時鐘信號至第n時鐘信號中的每個的激活時段的長度是1個水平時間，并且第一時鐘信號至第n時鐘信號中的每個的非激活時段的長度是3個水平時間，并且第一時鐘信號至第n時鐘信號中的每個的周期是4個水平時間。

9、當n增加時，第一時鐘信號至第n時鐘信號中的每個的周期增加。

10、當n增加時，從第一時鐘線至第n時鐘線中的每個觀察到的等效電容器的電容減小。

11、第一級包括：第一晶體管，包括用于接收第一時鐘信號的柵電極、用于接收豎直啟動信號的第一電極以及連接到第一控制節點的第二電極；第二晶體管，包括第二電極、連接到反相控制節點的柵電極以及用于接收高柵極電壓的第一電極；第三晶體管，包括用于接收第二時鐘信號的柵電極、連接到第二晶體管的第二電極的第一電極以及連接到第一控制節點的第二電極；第四晶體管，包括連接到第一控制節點的柵電極、用于接收第一時鐘信號的第一電極以及連接到反相控制節點的第二電極；第五晶體管，包括用于接收第一時鐘信號的柵電極、用于接收低柵極電壓的第一電極以及連接到反相控制節點的第二電極；第六晶體管，包括連接到反相控制節點的柵電極、用于接收高柵極電壓的第一電極以及連接到被配置成輸出第一柵極信號的柵極輸出節點的第二電極；第七晶體管，包括連接到第二控制節點的柵電極、用于接收第二時鐘信號的第一電極以及連接到柵極輸出節點的第二電極；第一電容器，包括用于接收高柵極電壓的第一電極以及連接到反相控制節點的第二電極；以及第二電容器，包括連接到第二控制節點的第一電極以及連接到柵極輸出節點的第二電極。

12、第一級還包括：第八晶體管，包括用于接收低柵極電壓的柵電極、連接到第一控制節點的第一電極以及連接到第二控制節點的第二電極。

13、在本發明構思的實施方式中，提供了一種柵極驅動器，包括：第一級至第2n級(其中n是2或更大的正整數)，用于從第一時鐘線至第2n時鐘線接收第一時鐘信號至第2n時鐘信號，其中，第n-k+1級(其中k是大于1且小于n的正整數)包括用于接收第2n-2k+1時鐘信號的第一時鐘端子和用于接收第2n-2k+2時鐘信號的第二時鐘端子、用于接收豎直啟動信號的進位端子以及用于輸出第n-k+1柵極信號的輸出端子，以及其中，第2n-k+1級包括用于接收第2n-2k+2時鐘信號的第一時鐘端子、用于接收第2n-2k+1時鐘信號的第二時鐘端子、用于接收第n-k+1柵極信號的進位端子、用于輸出第2n-k+1柵極信號的輸出端子。

14、當n為2時，柵極驅動器包括：第一級，包括用于接收第一時鐘信號的第一時鐘端子、用于接收第二時鐘信號的第二時鐘端子、用于接收豎直啟動信號的進位端子以及用于輸出第一柵極信號的輸出端子；第二級，包括用于接收第三時鐘信號的第一時鐘端子、用于接收第四時鐘信號的第二時鐘端子、用于接收豎直啟動信號的進位端子以及用于輸出第二柵極信號的輸出端子；第三級，包括用于接收第二時鐘信號的第一時鐘端子、用于接收第一時鐘信號的第二時鐘端子、用于接收第一柵極信號的進位端子以及用于輸出第三柵極信號的輸出端子；以及第四級，包括用于接收第四時鐘信號的第一時鐘端子、用于接收第三時鐘信號的第二時鐘端子、用于接收第二柵極信號的進位端子以及用于輸出第四柵極信號的輸出端子。

15、第一時鐘信號至第2n時鐘信號中的每個的激活時段彼此不重疊。

16、當第一時鐘信號至第2n時鐘信號中的每個的激活時段的長度是j個水平時間(其中j是正數)時，第一時鐘信號至第2n時鐘信號中的每個的非激活時段的長度是(2n-1)×j個水平時間，并且第一時鐘信號至第2n時鐘信號中的每個的周期是2n×j個水平時間。

17、當n增加時，第一時鐘信號至第2n時鐘信號中的每個的周期增加。

18、當n增加時，從第一時鐘線至第2n時鐘線中的每個觀察到的等效電容器的電容減小。
