本技術涉及輔助醫療器械，更具體地，涉及一種人工晶狀體植入系統。

背景技術：

1、人工晶狀體是一種可植入患者眼內以替代病變自然晶狀體的醫療器械，是目前矯正無晶狀體眼屈光的最有效直接的手段，它需要借助植入系統來實現推入人眼。人工晶狀體植入系統產品適用范圍用于白內障等眼科疾病手術眼球晶狀體置換。

2、在推注或旋進式人工晶狀體植入系統植入人工晶狀體時，需要將盛放人工晶狀體的部件和人工晶狀體植入系統的推進部件進行組合，通過推進部件將人工晶狀體推入人眼。但由于人工晶狀體本身較為柔軟，在運輸過程中易發生人工晶狀體位置前后變動的現象，導致需要進行人工修正晶狀體位置，較為麻煩；同時在推進部件推動人工晶狀體時，常會發生晶狀體翻轉、前襻直出、推注過程中晶體后襻與光學區過度折疊導致夾襻、反襻的現象，導致人工晶狀體不能以雙襻抱住并覆蓋在晶狀體光學區的姿態推注入人眼，造成人眼注入切口大、手術不成功的的問題。

3、現有技術公告號為cn212662028u的中國實用新型專利公開了一種人工晶體推注器，筒身能夠與預裝有人工晶體的人工晶體保存盒配合安裝，其盒腔，位于所述筒身的內部，并在所述筒身的底部形成盒腔開口；在所述筒身中盒腔開口的正上方的位置處設有壓塊開口，供翻轉下來的壓塊通過所述壓塊開口進入所述盒腔的內部，進而接觸所述人工晶體并將其下壓為中間下凹的狀態。雖然其壓塊可以一定程度上固定晶狀體，但由于晶狀體為較為柔軟的彈性材料構件，很容易在同時壓縮和推注作用下發生損壞，且無法避免前襻直出、推注過程中晶體后襻與光學區過度折疊導致夾襻、反襻的現象。基于此，需要開發一種人工晶狀體植入系統，可以在不對人工晶體產生損壞風險的情況下，維持人工晶狀體植入時能以雙襻抱住并覆蓋在晶狀體光學區，且不宜發生翻轉，保證晶體植入手術的安全穩定。

技術實現思路

1、針對現有技術中的上述不足，本實用新型提供了一種人工晶狀體植入系統，該人工晶狀體植入系統可以在不對人工晶狀體產生損壞風險的情況下，維持人工晶狀體植入時能以雙襻抱住并覆蓋在晶狀體光學區上方，且不宜發生翻轉，保證人工晶狀體植入手術的安全穩定和預裝式人工晶狀體植入系統運輸穩定性。

2、為了達到上述實用新型目的，本實用新型采用的技術方案為：

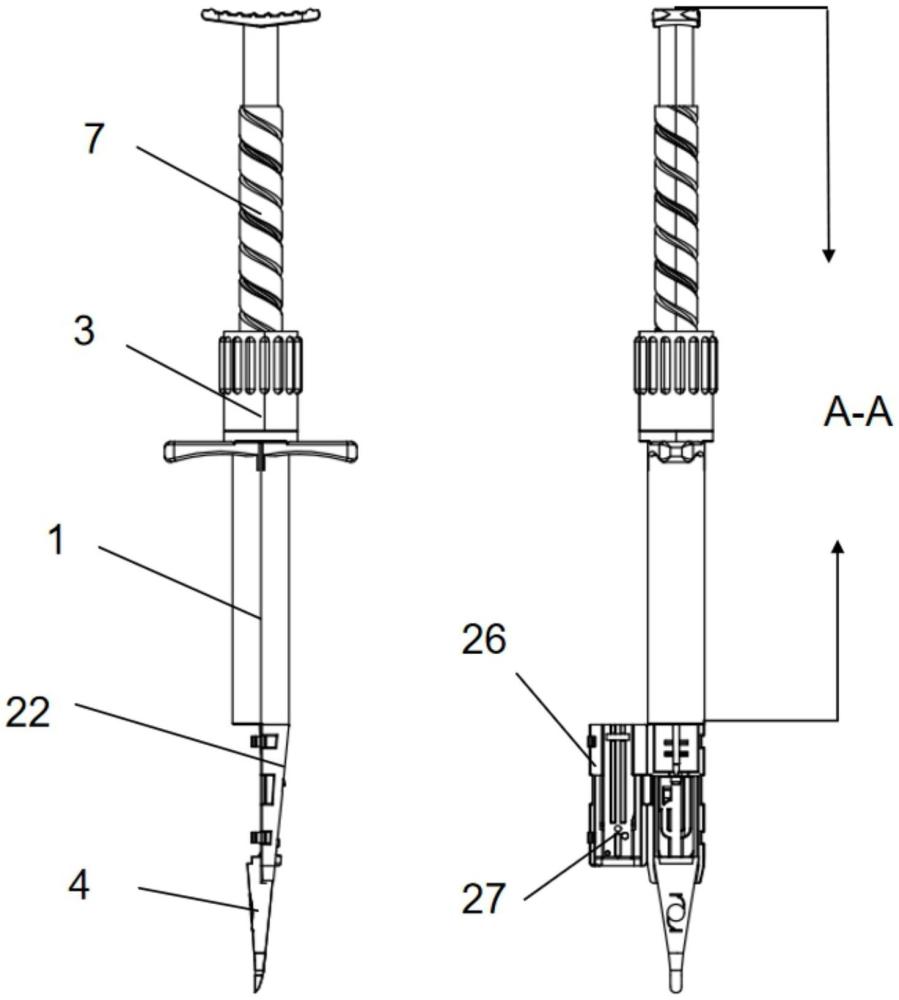

3、一種人工晶狀體植入系統，包括：

4、筒體，所述筒體具有兩端開口的空腔；

5、推注桿，所述推注桿的一端沿所述筒體的一端開口伸入至所述空腔內，并沿著所述空腔向筒體另一端開口處延伸；

6、導入頭，所述導入頭設置在筒體遠離所述推注桿的一端開口處，所述導入頭內設有導入通道；

7、所述推注桿的一端伸入至所述空腔內，并沿著所述空腔進入所述導入頭的導入通道的進口，與位于所述導入通道內的人工晶狀體抵接，以將人工晶狀體沿著導入通道推至眼內；

8、所述導入通道為由兩不對稱的第一腔體和第二腔體組成的腔體，所述第一腔體具有至少一處用于擠壓人工晶狀體前襻且朝向腔體內部的脊狀凸起；所述第一腔體和第二腔體自導入頭的進口端至出口端，沿導入通道腔體的軸向橫截面積減小。

9、本實用新型提供的人工晶狀體植入系統導入通道為由兩不對稱的第一腔體和第二腔體組成的腔體，所述第一腔體具有至少一處用于擠壓人工晶狀體前襻且朝向腔體內部的脊狀凸起，且結合由于第一腔體和第二腔體自導入頭的進口端至出口端，沿導入通道腔體的軸向橫截面積減小。使得人工晶狀體在導入時，人工晶狀體逐漸向導入通道出口端移動，被脊狀凸起緩慢逐步擠壓”前襻，使其“被迫”向后折疊，防止前襻出現直襻的問題。

10、進一步地，所述推注桿向筒體另一端開口處延伸的一端為可將人工晶狀體后襻包合的槽體結構，所述槽體結構包括相對設置的第一凸起和第二凸起，所述第一凸起其高度大于所述第二凸起。

11、進一步地，所述第一凸起的高度為0.20-1.00mm；所述第二凸起的高度為0.10-0.60mm，所述第一凸起和第二凸起的距離為0.5-2.0mm。

12、進一步地，所述推注桿向筒體另一端開口處延伸的一端為可將人工晶狀體后襻包合的一端開口的槽體結構，所述槽體結構包括相對設置的第四凸起和第五凸起，所述第五凸起的高度長于第四凸起；所述第四凸起和第五凸起之間連接有第三凸起，所述第四凸起、第五凸起和第三凸起圍合成側面開口的凹槽。

13、優選地，所述第四凸起為階梯狀。

14、更進一步的，所述一端開口的槽體結構其上部所述第四凸起的高度為0.2-1.0mm；所述低俗凸起的高度為0.5-2.0mm；所述第四凸起和第五凸起的距離為0.1-0.5mm。

15、優選地，所述第三凸起高度低于第五凸起的高度。

16、本一端開口的槽體結構，第五凸起的高度長于第四凸起，且第四凸起為階梯式設計，可以保證能夠將人工晶狀體后襻卷曲到光學區上，避免越過光學區。

17、第五凸起的高度0.5-2.0mm，為了能將后襻卷曲后，在推注過程中有放置空間，防止后襻與光學區過度折疊導致夾襻、反襻等問題。由于，一端開口的槽體結構更適合人工晶狀體的“反s”形狀，相比全凹槽，穩定性更好。

18、進一步地，所述導入頭和所述空腔之間設有用于放置人工晶狀體的晶體放置板，所述晶體放置板上設有用于將人工晶狀體定位的晶體定位臺和粘彈劑通道。

19、優選地，所述晶體放置板上部對應設置有與其活動連接的定位板，所述定位板可拆卸覆蓋在所述晶體放置板的上部，與所述晶體放置板形成容許人工晶狀體通過的空間。

20、優選地，所述定位板上開設有粘彈劑注入口，所述粘彈劑注入口與粘彈劑通道相對設置。

21、優選地，所述導入頭的外壁上設有用于提醒人工晶狀體放置方向的晶體方向標識部。

22、進一步地，所述的人工晶狀體植入系統還包括旋轉件，所述旋轉件設于所述筒體與所述推注桿之間，所述推注桿的一端沿所述旋轉件伸入至所述空腔內，在所述旋轉件帶動下，所述推注桿相對空腔升降運動。

23、更進一步的，所述旋轉件為具有兩端開口的套筒，所述推注桿的外壁面與所述套筒螺紋連接，且所述推注桿穿過所述套筒進入到所述筒體的空腔內。

24、更進一步的，在所述套筒遠離所述導入頭一端內周壁上設有至少一個凸臺，至少一個所述凸臺上設有螺紋齒，所述推注桿的外壁面開設與所述螺紋齒適配的螺紋槽。

25、優選地，所述套筒的內壁面與所述筒體的外壁面轉動連接。

26、更進一步的，所述筒體與所述旋轉件之間通過限位部件轉動連接，所述限位部件包括限位槽和至少一限位部，所述限位槽開設于所述筒體的外周面上，任一所述限位部設置在所述旋轉件的內周面上，在所述旋轉件安裝于所述筒體上之后，所述限位部位于所述限位槽內，且所述限位部可在所述限位槽內沿著所述筒體的外周面進行轉動運動，以使所述旋轉件相對所述筒體轉動運動。

27、進一步地，在所述限位槽的槽體深度大于任一所述限位部的高度，和/或所述限位槽的槽體長度等于任一所述限位部的軸向長度，以限制所述限位部相對所述筒體的軸向進行軸向運動。

28、更進一步地，在所述推注桿上還套設有密封圈，所述密封圈與所述空腔的內壁面密封抵接。

29、本實用新型的有益效果為：本實用新型提供的人工晶狀體植入系統既能避免人工晶狀體在推出時前襻直出、推注過程中人工晶狀體后襻與光學區過度折疊導致夾襻、反襻的現象。同時又限制了推注桿在運輸過程中的位移，避免了人工晶狀體的形變，保障了人工晶狀體的位置穩定性。且操作簡單、高效；提升了醫生手術操作使用感與患者手術安全性。
