本發明涉及筆，具體涉及一種出墨可控的環保型直液筆。

背景技術：

1、直液筆是一種高精度的書寫工具，采用直液供墨技術，可以確保墨水以流暢、均勻的方式從筆尖釋放，避免了傳統墨水筆可能出現的干澀和堵塞問題。其筆尖設計通常較為細膩，適合用于書寫、繪畫和細致的標記，能夠提供清晰、持久的字跡。直液筆的墨水干燥速度較快，適合各種紙張，廣泛應用于日常辦公、學習和藝術創作中，深受用戶喜愛。

2、傳統的直液筆通常采用固定的出墨量設計，其存在一些缺點：首先，固定的出墨量導致在不同書寫速度或壓力下，用戶無法根據個人習慣靈活調整墨水的流量。例如，在快速書寫時，用戶可能希望獲得更多的墨水以避免干澀，而在細致書寫時，則可能需要較少的墨水以保持字跡的清晰。由于出墨量固定，這種需求無法滿足，從而影響了書寫的舒適性和效果。

3、其次，固定出墨量的設計會導致在不同紙張類型上的表現不一。某些紙張吸墨性較強，固定的墨水輸出可能會導致滲透和模糊，而在光滑紙張上，墨水則可能無法充分滲透，造成書寫的不順暢。這種不適應性可能使得用戶在選擇筆時受到限制，無法在不同場合中自如使用。

4、最后，固定出墨量的設計在長期不使用筆時，仍然保持持續出墨，容易在筆頭產生漏墨現象。

技術實現思路

1、本發明的目的是為了克服現有技術存在的缺點和不足，而提供一種出墨可控的環保型直液筆。

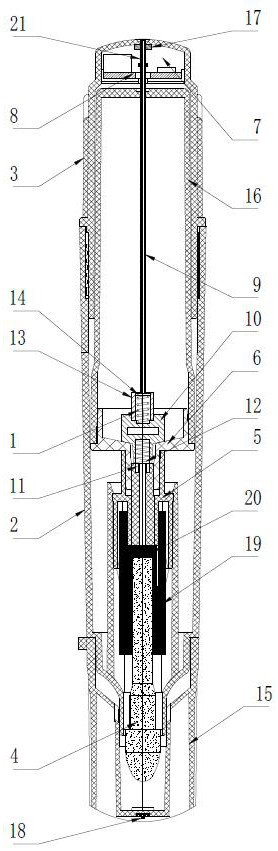

2、本發明所采取的技術方案如下：本申請?zhí)峁┮环N出墨可控的環保型直液筆，包括彈性件和螺紋連接的第一筆桿與第二筆桿，所述第一筆桿的一端設置有筆頭，另一端設置有第一閥件，所述第二筆桿具有儲墨腔，其一端設置有第二閥件，另一端設置有控制腔，所述控制腔內設置有電源與控制板，所述第一閥件包括插柱部，所述插柱部上設置有引墨通道，所述第二閥件上設置有與儲墨腔連通的出墨通道，所述儲墨腔內沿其軸向設置有導管，所述導管的一端靠近出墨通道且滑移設置有第三閥件，另一端連接至控制腔，所述插柱部上沿引墨通道的外周周向設置有若干磁性件，所述第三閥件上設置有電磁鐵，所述電磁鐵與磁性件的磁極呈相斥設置，在所述彈性件的作用下，所述第三閥件抵接于第二閥件形成密封配合，當所述電磁鐵通電時，所述第三閥件與第二閥件因電磁鐵與磁性件磁極相斥而相分離以實現出墨。

3、在一些實施例中，所述第二閥件上位于出墨通道的外周設置有錐形閥座部，所述第三閥件包括主體部和凸柱部，所述主體部上設置有與錐形閥座部相適配的密封部，所述插柱部與凸柱部分別由出墨通道的兩端伸入其中，當所述電磁鐵未通電時，所述磁性件吸合電磁鐵。

4、在一些實施例中，所述主體部的背部設置有安裝座，所述導管的一端伸入安裝座連接有壓板，所述彈性件為抵壓在安裝座底部和壓板之間的壓簧。

5、在一些實施例中，所述導管內設置有接線通道，所述電磁鐵通過導線穿過安裝座內腔與接線通道和控制板連接。

6、在一些實施例中，所述導管沿儲墨管軸向滑移設置，并且其上端轉動設置有調節螺桿，所述第一筆桿頂部設置有調節螺母，所述調節螺桿的上端伸出第一筆桿且設置有調節孔，所述第二筆桿上插接有筆蓋，所述筆蓋上設置有與調節孔相適配的調節塊。

7、在一些實施例中，所述第二閥件上沿第三閥件位移方向設置有第一導向部，所述第三閥件上設置有與第一導向部相適配的第二導向部。

8、在一些實施例中，還包括阻水套，所述筆頭與引墨通道之間設置有引水芯，所述引水芯包裹筆頭的一端，所述阻水套套設于部分筆頭、引水芯和部分第一閥件外。

9、在一些實施例中，所述控制板上設置有微動開關，所述第一筆桿頂部設置有與微動開關配合的操作件，所述微動開關具有關閉檔位和至少兩個出墨檔位，當微動開關處于關閉檔位時，所述電磁鐵不通電，不同出墨檔位下電磁鐵與磁性件的相斥力不同。

10、在一些實施例中，還包括有指示燈，處于所述關閉檔位時，所述指示燈熄滅，處于不同出墨檔位時分別顯示不同的燈光。

11、在一些實施例中，還包括控制電路，所述控制電路包括：

12、四個開關元件，四個開關元件被配置為形成h橋電路，所述h橋電路的兩對開關元件分別連接于電源的正極和負極，以及電磁鐵的兩個端口；

13、控制單元，所述控制單元用于控制所述開關元件的通斷，以實現電流在電磁鐵線圈中的換向；

14、pwm模塊，所述pwm模塊與所述控制單元連接；

15、和保護電路，所述保護電路包括至少一個二極管，所述二極管被并聯于電磁鐵的兩端。

16、本發明的有益效果如下：

17、本發明中通過電磁鐵和磁性件構成可調節開度的閥結構，使得用戶能夠根據不同的書寫需求和習慣，控制墨水的釋放，從而提高書寫的舒適性和效率。

18、同時，使得該直液筆能夠適應不同紙張類型和書寫風格。無論是在較吸墨的紙張上還是在光滑的紙張上，用戶都能根據需要進行調整，從而獲得更好的書寫體驗。

19、其次，用戶可以根據環境溫度調節出墨量，以提升直液筆對環境的適應能力。

20、此外，在用戶長期不用筆時，只需為電磁鐵斷電，磁性件就能夠?qū)﹄姶盆F進行吸合使得錐形閥座部與密封部形成密封，從而避免出現漏墨現象。

技術特征：

1.一種出墨可控的環保型直液筆，其特征在于，包括彈性件和螺紋連接的第一筆桿與第二筆桿，所述第一筆桿的一端設置有筆頭，另一端設置有第一閥件，所述第二筆桿具有儲墨腔，其一端設置有第二閥件，另一端設置有控制腔，所述控制腔內設置有電源與控制板，所述第一閥件包括插柱部，所述插柱部上設置有引墨通道，所述第二閥件上設置有與儲墨腔連通的出墨通道，所述儲墨腔內沿其軸向設置有導管，所述導管的一端靠近出墨通道且滑移設置有第三閥件，另一端連接至控制腔，所述插柱部上沿引墨通道的外周周向設置有若干磁性件，所述第三閥件上設置有電磁鐵，所述電磁鐵與磁性件的磁極呈相斥設置，在所述彈性件的作用下，所述第三閥件抵接于第二閥件形成密封配合，當所述電磁鐵通電時，所述第三閥件與第二閥件因電磁鐵與磁性件磁極相斥而相分離以實現出墨。

2.根據權利要求1所述的一種出墨可控的環保型直液筆，其特征在于，所述第二閥件上位于出墨通道的外周設置有錐形閥座部，所述第三閥件包括主體部和凸柱部，所述主體部上設置有與錐形閥座部相適配的密封部，所述插柱部與凸柱部分別由出墨通道的兩端伸入其中，當所述電磁鐵未通電時，所述磁性件吸合電磁鐵。

3.根據權利要求2所述的一種出墨可控的環保型直液筆，其特征在于，所述主體部的背部設置有安裝座，所述導管的一端伸入安裝座連接有壓板，所述彈性件為抵壓在安裝座底部和壓板之間的壓簧。

4.根據權利要求3所述的一種出墨可控的環保型直液筆，其特征在于，所述導管內設置有接線通道，所述電磁鐵通過導線穿過安裝座內腔與接線通道和控制板連接。

5.根據權利要求2或4所述的一種出墨可控的環保型直液筆，其特征在于，所述導管沿儲墨管軸向滑移設置，并且其上端轉動設置有調節螺桿，所述第一筆桿頂部設置有調節螺母，所述調節螺桿的上端伸出第一筆桿且設置有調節孔，所述第二筆桿上插接有筆蓋，所述筆蓋上設置有與調節孔相適配的調節塊。

6.根據權利要求2所述的一種出墨可控的環保型直液筆，其特征在于，所述第二閥件上沿第三閥件位移方向設置有第一導向部，所述第三閥件上設置有與第一導向部相適配的第二導向部。

7.根據權利要求1所述的一種出墨可控的環保型直液筆，其特征在于，還包括阻水套，所述筆頭與引墨通道之間設置有引水芯，所述引水芯包裹筆頭的一端，所述阻水套套設于部分筆頭、引水芯和部分第一閥件外。

8.根據權利要求2所述的一種出墨可控的環保型直液筆，其特征在于，所述控制板上設置有微動開關，所述第一筆桿頂部設置有與微動開關配合的操作件，所述微動開關具有關閉檔位和至少兩個出墨檔位，當微動開關處于關閉檔位時，所述電磁鐵不通電，不同出墨檔位下電磁鐵與磁性件的相斥力不同。

9.根據權利要求8所述的一種出墨可控的環保型直液筆，其特征在于，還包括有指示燈，處于所述關閉檔位時，所述指示燈熄滅，處于不同出墨檔位時分別顯示不同的燈光。

10.根據權利要求2所述的一種出墨可控的環保型直液筆，其特征在于，還包括控制電路，所述控制電路包括：

技術總結
本發明提供一種出墨可控的環保型直液筆，屬于筆技術領域，包括彈性件、第一筆桿與第二筆桿，第一筆桿設置有第一閥件，第二筆桿具有儲墨腔，其一端設置有第二閥件，另一端設置有控制腔，第一閥件包括插柱部，插柱部上設置有引墨通道，第二閥件上設置有出墨通道，儲墨腔內設置有導管，導管上滑移設置有第三閥件，插柱部上設置有若干磁性件，第三閥件上設置有電磁鐵，電磁鐵與磁性件的磁極呈相斥設置，當電磁鐵通電時，第三閥件與第二閥件因電磁鐵與磁性件磁極相斥而相分離以實現出墨；本發明中通過電磁鐵和磁性件構成可調節開度的閥結構，使得用戶能夠根據不同的書寫需求和習慣，控制出墨量，提高書寫的舒適性和效率。

技術研發人員：黃凱倫,黃毓彪,陳顯秋
受保護的技術使用者：溫州凱文文體用品制造有限公司
技術研發日：
技術公布日：2025/4/24
