本發明涉及軌道交通電力設備，具體涉及一種城市軌道交通電力設備故障應急處置仿真系統及方法。

背景技術：

1、城市軌道交通系統中的電力設備承擔著為列車運行、車站設施、信號通信等提供穩定電力供應的重任。一旦電力設備發生故障，可能會導致列車停運、信號中斷、車站服務中斷等嚴重后果，影響城市交通的正常秩序和乘客的出行安全。

2、隨著城市軌道交通網絡的不斷擴大和復雜化，對電力設備的可靠性和故障應急處置能力提出了更高的要求。

3、傳統的城市軌道交通電力設備故障應急處置主要依靠人工經驗和固定的應急預案。這種方式在面對復雜多變的故障情況時，可能存在響應速度慢、處置效果不理想等問題。

4、傳統的應急處置方法難以對故障進行全面、準確的模擬和分析，不利于提前制定有效的應對策略和進行人員培訓。

技術實現思路

1、為了克服以上現有技術存在的缺陷，本發明提供一種城市軌道交通電力設備故障應急處置仿真系統及方法，該系統及方法提高城市軌道交通電力設備故障應急處置的效率和準確性，減少故障對城市軌道交通運行的影響，旨在為行業人員提供一個前瞻的科技性實訓平臺，提升專業技能和應對突發故障的能力。

2、為了實現上述目的，本發明采用的技術方案是：

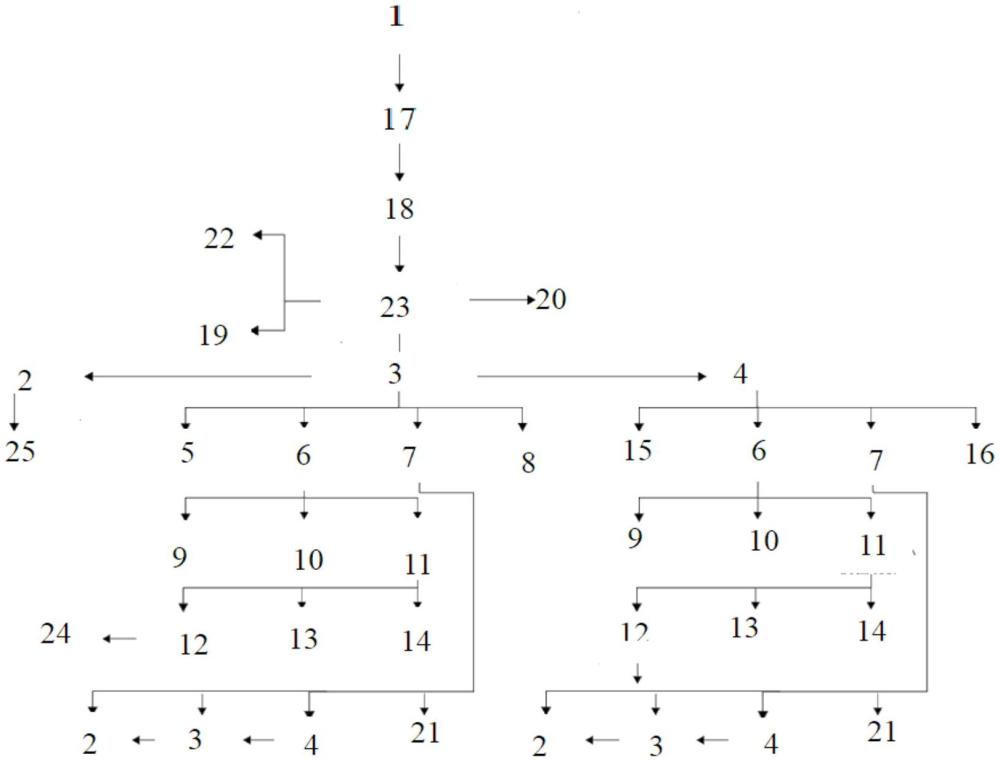

3、一種城市軌道交通電力設備故障應急處置仿真系統，包括電力設備故障應急處置仿真平臺1，電力設備故障應急處置仿真平臺1包括應急流程2、故障模擬3、故障應急4三個子系統；

4、所述電力設備故障應急處置仿真平臺1用于以設備智控調度電力及防災調度為試點；

5、通過構建電力設備故障應急處置仿真平臺，模擬真實設備故障現象，為設備智控調度提供實操培訓平臺；

6、提升業務技能；二是拓展建立供電設備故障應急處置數字化流程，將應急處置程序流程化，為調度人員快速提供應急輔助信息，提高故障應急處置效率。三是探索環控設備操作仿真平臺實現的可能性，拓展平臺應用場景；

7、所述應急流程2基于城市軌道交通電環故障應急處置、電環調度手冊，結合軌道交通大量真實故障，編寫故障應急處置流程，便于電環調度進行全線各變電所故障應急流程模擬、熟悉；

8、所述故障模擬3用于模擬電力設備故障，實現電環調度真實故障處理場景，暴露處理人員業務不足之處，促進電環調度業務提升；作為部門對專業人員應急能力檢驗的重要手段；

9、所述故障應急4針對既有線路車站不同設備設置不同故障，顯示真實故障現象，同時針對不同故障配置具體報警信息，以引導方式為電環調度提供故障處理演示過程；

10、首先進入電力設備故障應急處置仿真平臺1，進入下級網頁，看到有應急流程2、故障模擬3、故障應急4三個子系統，通過點擊三個子系統可以進入不同功能頁面；

11、應急流程2包含應急流程界面25；所述應急流程界面25用于顯示電子化各站不同故障應急處置流程，便于人員查看；

12、故障模擬3包括電力系統圖5、故障報警欄6、頭部菜單欄7、提示窗口8；

13、所述電力系統圖5用于顯示現場電力設備情況，便于專業人員熟知設備分布及供電情況，同時故障情況下真實反映現場設備狀態便于識別故障類別；故障處置時在電力系統圖5上對相關設備進行操作，調整運行方式；

14、所述故障報警欄6用于顯示故障時真實故障報警信息，同時產生報警信息提醒專業人員做出相應響應；

15、所述頭部菜單欄7用于應急流程、故障模擬、故障應急及返回首頁切換；

16、所述提示窗口8用于提示電環調度故障下步要通報的信息、需要在電力系統圖5上操作的設備以及注意事項；

17、故障報警欄6包括賬號信息9、報警顯示區10、事件確認欄11；

18、所述賬號信息9用于電環調度進行賬號登錄，顯示電環調度賬號信息、操作員信息以及實時時間；

19、所述報警顯示區10用于顯示故障情況下各類報警信息，包含報警等級、發生時間、故障類型、所屬系統、所屬車站、故障位置、事件描述；

20、所述事件確認欄11用于故障情況下故障事件查詢、故障報警聲音確認、電力系統圖5放大縮小以及左右平移；

21、事件確認欄11包括事件確認12、報警聲音確認13、放大/縮小14、事件欄24；

22、所述故障事件確認12用于故障情況下，相關設備大量報警信息產生，電環調度進行相關報警信息查看，同時在故障處理完畢對相應的故障報警信息進行確認；

23、所述報警聲音確認13用于故障情況下產生故障報警聲音，提示相關人員做出相應響應；

24、所述放大/縮小14用于對電力系統圖5進行局部放大、縮小，平移，便于電環調度查看設備狀態；

25、所述事件欄24用于顯示設備故障時報警信息以及調度員操作記錄；

26、故障應急4包括電力系統圖15、故障報警欄6、頭部菜單欄7、提示窗口16；

27、所述電力系統圖15用于顯示現場電力設備情況，便于專業人員熟知設備分布及供電情況，同時故障情況下真實反映現場設備狀態便于識別故障類別；

28、所述提示窗口16用于提示電環調度進行故障下步要通報的信息，具體設備操作以及注意事項；

29、故障報警欄6包括賬號信息9、報警顯示區10、事件確認欄11；

30、所述賬號信息9用于電環調度進行賬號登錄，顯示電環調度賬號信息、操作員信息以及實時時間；

31、所述報警顯示區10用于顯示故障情況下各類報警信息，包含報警等級、發生時間、故障類型、所屬系統、所屬車站、故障位置、事件描述；

32、所述事件確認欄11用于故障情況下故障事件查詢、故障報警聲音確認、電力系統圖放大縮小以及左右平移；

33、事件確認欄11包括事件確認12、報警聲音確認13、放大/縮小14；

34、所述故障事件確認12用于故障情況下，相關設備大量報警信息產生，電環調度進行相關報警信息查看，同時在故障處理完畢對相應的故障報警信息進行確認；

35、所述報警聲音確認13用于故障情況下產生故障報警聲音，提示相關人員做出相應響應；

36、所述放大/縮小14用于對電力系統圖進行局部放大、縮小，平移，便于電環調度查看設備狀態；

37、所屬線路頁面18用于顯示各個線路列車圖標，通過點擊列車圖標進入地鐵線路界面23；

38、地鐵線路界面23包括導航欄19、退出20、svg線路圖22；

39、所述導航欄19用于顯示地鐵線路各站，進入各站子菜單顯示各站不同設備故障，通過點擊進入對應故障界面；

40、所述退出20用于通過點擊退出按鈕返回電力設備故障應急處置仿真平臺1頁面；

41、所述svg線路圖22用于顯示地鐵線路圖，并對換乘站、牽混所以及降壓所進行圖標區分；

42、一種城市軌道交通電力設備故障應急處置仿真系統的使用方法，包括以下步驟：

43、步驟一：終端用戶通過互聯網打開電力設備故障應急處置仿真平臺1；

44、步驟二：終端用戶通過賬戶密碼登錄電力設備故障應急處置仿真平臺1；

45、步驟三：用戶根據自身需求，通過登錄頁面17選擇線別進入線路頁面18可查看svg線路圖22；

46、步驟四：用戶通過點擊導航欄19選擇所屬線路相應車站，進入二級菜單選擇對應車站相應故障模擬，進入故障模擬場景；

47、步驟五：用戶在故障模擬場景頁面點擊頭部菜單欄7中應急流程2進入對應故障應急處置流程25，進行故障應急處置思路學習；

48、步驟六：用戶點擊頭部菜單欄7中故障模擬3進入真實故障模擬場景；

49、步驟七：用戶點擊故障模擬3按鈕，100％還原故障應急場景，電力系統5顯示設備動作情況故障現象，點擊放大/縮小14按鈕進行電力系統5放大/縮小，便于查看設備情況；

50、步驟八：用戶查看報警欄6下報警顯示區10及事件確認欄11下事件欄24顯示的報警信息，確認故障情況；

51、步驟九：用戶點擊事件確認12確認報警信息，點擊報警聲音確認13按鈕消除報警聲音；

52、步驟十：用戶在設備操作前應對賬號信息9進行核對；

53、步驟十一：用戶根據提示窗口8進行故障信息通報、設備調整等；

54、步驟十二：用戶點擊返回21按鈕可返回到地鐵線路界面23；

55、步驟十三：用戶點擊故障應急4按鈕，進入電力系統圖15；

56、步驟十四：用戶點擊故障應急4按鈕進入故障應急場景，可根據提示窗口16以及電力系統圖15上設備動作現象，系統學習故障處置思路，點擊提示窗口16進入下一步故障處置；

57、步驟十五：故障應急完畢，用戶點擊頭部菜單欄返回21按鈕，返回地鐵線路界面23，在導航欄19選擇其他故障場景進行學習；

58、步驟十六：故障學習完畢，點擊地鐵線路界面23退出20按鈕，返回登錄頁面17；

59、步驟十七：用戶關閉系統，學習完畢。

60、本發明的有益效果：

61、本發明一方面可以給軌行區內環境及設備設施的培訓提供一個全新的平臺。突破地鐵運營時間不斷增長，軌行區的檢修時間不斷壓縮，培訓時間有限的現實瓶頸。讓員工對軌行區相關設備的熟悉程度不斷提高，對線路中參照物較少的位置，通過本平臺全景展示相關設備，同時增加考試項目，全方位掌握和有針對性補強人員技能水平。

62、另一方面將設備故障應急處置的內容，和各個場景中的設備名片標簽結合。在應急情況下，滿足行車崗位人員對相關設備熟悉程度，提高應急處置水平。
