本技術屬于益智玩具的，具體為一種益智魔術密碼盒。

背景技術：

1、玩具適合兒童，更適合青年和中老年人；其是打開智慧天窗的工具，讓人們機智聰明；隨著世界經濟的不斷發展，玩具市場的消費需求也在逐漸恢復，中國是不折不扣的玩具制造大國。兒童玩具是為特定年齡組的兒童設計和制造的，其特點與兒童的年齡和智力階段有關，比如數字的辨別，通過數字游戲打開盒子等。

2、現有技術中的玩具，結構和玩耍方式均簡單，難以引起玩耍興趣。

技術實現思路

1、本實用新型的目的在于：解決結構和玩耍方式均簡單，難以引起玩耍興趣的問題。

2、本實用新型采用的技術方案如下：一種益智魔術密碼盒，包括上蓋和盒體，所述盒體一側為開口結構，且其開口一側左右內壁均開設有臺階和鎖舌孔，所述上蓋左右兩側均一體式設置有彈片，所述彈片與臺階位于同一位置，所述上蓋底部設置有底座，所述底座中部旋轉連接有齒輪組，所述底座右側固定安裝有電機，所述電機的輸出軸端部固定安裝有蝸桿，所述蝸桿與齒輪組一側嚙合，所述底座中心兩側均滑動連接有齒條，兩個所述齒條一側均與齒輪組另一側嚙合，所述底座中心兩側均固定安裝有擋塊，兩個所述擋塊內部均滑動連接有金屬桿，所述金屬桿上滑動安裝有滑套，所述滑套與齒條一端固定連接，所述金屬桿遠離擋塊一端固定安裝有鎖舌，所述鎖舌與鎖舌孔位于同一位置。

3、通過上述技術方案，將上蓋固定于盒體開口處，此時彈片進入臺階內部并被擠壓發生形變，同時鎖舌進入鎖舌孔內部從而使上蓋固定于盒體開口處，通過將上蓋和盒體不同數字的面朝上來解鎖，當依次朝上的面的數字與設定的數字相同時，電機帶動蝸桿旋轉，蝸桿帶動齒輪組旋轉，齒輪組帶動兩個齒條同時向內移動，此時鎖舌從鎖舌孔內部移出，彈片此時釋放彈性勢能將上蓋從盒體開口處頂出，從而實現自動開盒體，本實用新型在供兒童玩樂的同時，可以對兒童進行辨認數字的教育，提高玩具的趣味性，開發兒童智力。

4、在一優選的實施方式中，所述盒體五個面和上蓋外壁至少設有各不相同的數字。

5、在一優選的實施方式中，所述底座左側固定安裝有電池和電路板，所述電路板和電池電性連接，所述電機通過電路板驅動;?底座或電路板上設有陀螺儀。

6、在一優選的實施方式中，所述電路板內部固定安裝有重啟開關和蜂鳴器。

7、通過上述技術方案，重啟開關用于重新設置數字順序，蜂鳴器一方面用于低電量提醒，另一方面用于輸入提示。

8、在一優選的實施方式中，所述底座底部通過螺栓固定安裝有密封板，且密封板上開設有與重啟開關和蜂鳴器相適配的凹槽。

9、在一優選的實施方式中，所述滑套和擋塊之間套設有第二彈簧，所述鎖舌和滑套之間套設有第一彈簧。

10、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：本實用新型提出一種益智魔術密碼盒，為了使兒童在玩樂過程中得到教育啟蒙，提升玩具的趣味性。

11、將上蓋固定于盒體開口處，此時彈片進入臺階內部并被擠壓發生形變，同時鎖舌進入鎖舌孔內部從而使上蓋固定于盒體開口處，通過將上蓋和盒體不同數字的面朝上來解鎖，當依次朝上的面的數字與設定的數字相同時，電機帶動蝸桿旋轉，蝸桿帶動齒輪組旋轉，齒輪組帶動兩個齒條同時向內移動，此時鎖舌從鎖舌孔內部移出，彈片此時釋放彈性勢能將上蓋從盒體開口處頂出，從而實現自動開盒體，該魔術密碼盒結構較為復雜，玩耍過程需要多次翻轉魔術密碼盒后才能自動打開盒體，能提高玩耍興趣。

技術特征：

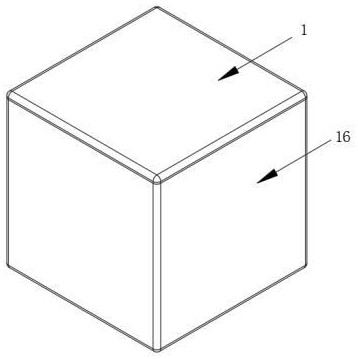

1.一種益智魔術密碼盒，其特征在于：包括上蓋（1）和盒體（16）；所述盒體（16）一側為開口結構，且其開口一側左右內壁均開設有鎖舌孔（20）；

2.如權利要求1所述的一種益智魔術密碼盒，其特征在于：盒體（16）開口一側左右內壁均開設有臺階（19），所述上蓋（1）左右兩側均一體式設置有彈片（2），所述彈片（2）與臺階（19）位于同一位置。

3.如權利要求1所述的一種益智魔術密碼盒，其特征在于：所述底座（8）左側固定安裝有電池（12）和電路板（3），所述電路板（3）和電池（12）電性連接，所述電機（9）通過電路板（3）驅動;?底座（8）或電路板（3）上設有陀螺儀。

4.如權利要求3所述的一種益智魔術密碼盒，其特征在于：所述電路板（3）內部固定安裝有重啟開關（17）和蜂鳴器（18）。

5.如權利要求4所述的一種益智魔術密碼盒，其特征在于：所述底座（8）底部通過螺栓固定安裝有密封板，且密封板上開設有與重啟開關（17）和蜂鳴器（18）相適配的凹槽。

6.如權利要求1所述的一種益智魔術密碼盒，其特征在于：所述滑套（14）和擋塊（7）之間套設有第二彈簧（6），所述鎖舌（4）和滑套（14）之間套設有第一彈簧（5）。

技術總結
本技術屬于益智玩具的技術領域，公開了一種益智魔術密碼盒，包括上蓋和盒體，所述盒體一側為開口結構，且其開口一側左右內壁均開設有臺階和鎖舌孔，所述上蓋左右兩側均一體式設置有彈片，所述電機的輸出軸端部固定安裝蝸桿，所述蝸桿與齒輪組一側嚙合，所述底座中心兩側均滑動連接齒條，兩個所述齒條一側分別與齒輪組另一側嚙合，所述底座中心兩側均固定安裝有擋塊，兩個所述擋塊內部均滑動連接有金屬桿，所述金屬桿上滑動安裝有滑套，所述滑套與齒條一端固定連接，所述金屬桿遠離擋塊一端固定安裝有鎖舌，所述鎖舌與鎖舌孔位于同一位置，本技術結構較為復雜，玩耍過程需要多次翻轉魔術密碼盒后才能自動打開盒體，能提高玩耍興趣。

技術研發人員：丁志洪
受保護的技術使用者：冒險家智能科技（上海）有限公司
技術研發日：20231214
技術公布日：2025/4/28
