本申請涉及電子霧化，特別是涉及一種實驗觀測裝置。

背景技術：

1、隨著電子霧化裝置的廣泛應用，電子霧化裝置對公共健康的影響成為全球關注的焦點。科學研究需要深入了解電子霧化過程中的化學反應、氣溶膠生成機制以及潛在的健康風險。在研究過程中，通常將實驗觀測裝置對電子霧化裝置進行封閉，從而為科研人員提供安全和可控的實驗環境，以便觀察和分析氣溶膠的物理特性和化學成分，評估不同條件下的霧化效果等。但是，對于傳統的實驗觀測裝置，通常存在氣溶膠泄漏至實驗觀測裝置之外而影響環境的缺陷。

技術實現思路

1、本申請解決的一個技術問題是如何提高實驗觀測裝置使用的環保性。

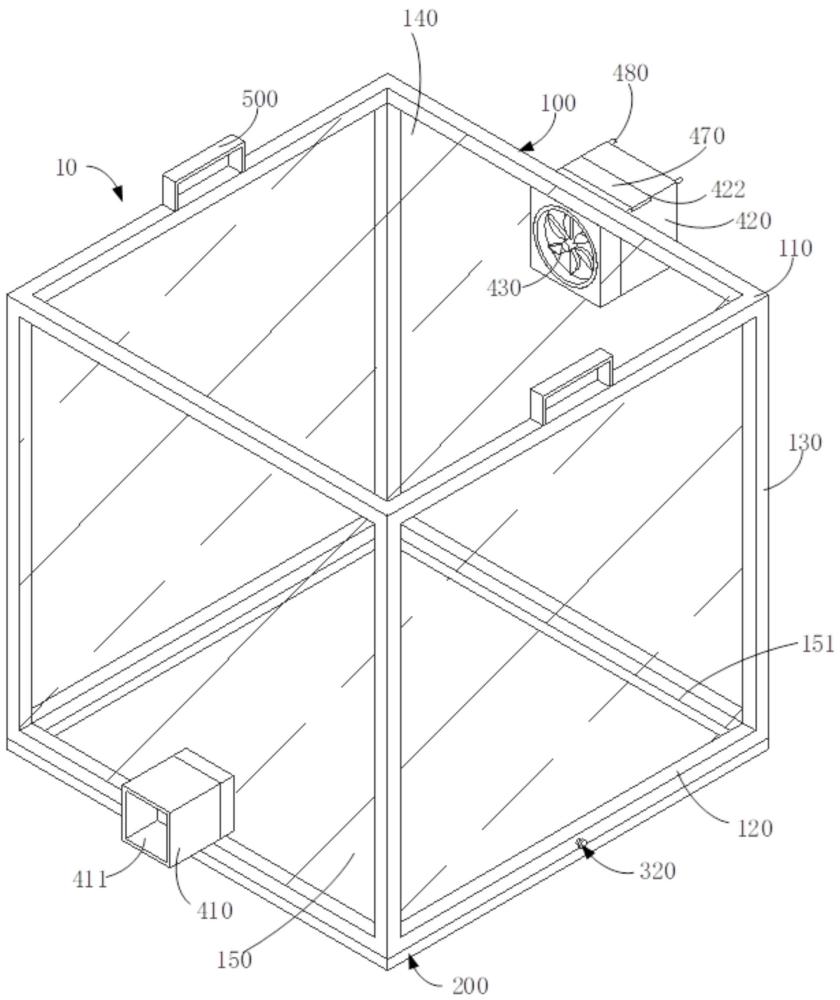

2、一種實驗觀測裝置，用于觀測承載在支撐面上的電子霧化裝置，所述實驗觀測裝置包括：安裝罩，所述安裝罩具有透明性并包括用于收容所述電子霧化裝置的容置腔，所述容置腔具有與外界連通的敞開口；及密封件，所述密封件與所述安裝罩連接并環繞所述敞開口設置，所述密封件用于抵壓在所述支撐面上以密封所述容置腔。

3、在其中一個實施例中，所述實驗觀測裝置還包括具有抽氣通道的抽氣管，所述密封件用于與所述支撐面接觸的表面上設有凹槽，所述抽氣通道與所述凹槽連通以使所述密封件通過真空吸附力抵壓在所述支撐面上。

4、在其中一個實施例中，所述抽氣管設置在所述安裝罩上，所述實驗觀測裝置還包括堵頭，所述抽氣通道的端部形成連通外界的通氣口，所述堵頭用于封堵所述通氣口。

5、在其中一個實施例中，所述實驗觀測裝置還包括進氣管和出氣管，所述進氣管和所述出氣管的管腔均連通外界和所述容置腔，所述進氣管和所述出氣管分別設置在所述安裝罩間隔設置的兩個表面上，以使所述進氣管的出氣口與所述出氣管的進氣口相對設置。

6、在其中一個實施例中，所述實驗觀測裝置還包括單向閥，所述單向閥設置在所述進氣管的管腔內，以允許外界氣體單向流入至所述容置腔。

7、在其中一個實施例中，所述實驗觀測裝置還包括風扇組件，所述風扇組件設置在所述出氣管的管腔內，所述風扇組件用于將氣體從所述容置腔抽入至所述出氣管的管腔內。

8、在其中一個實施例中，所述實驗觀測裝置還包括吸附件，所述吸附件設置在所述出氣管的管腔內，所述吸附件用于吸附污染物質。

9、在其中一個實施例中，所述吸附件可拆卸地設置在所述出氣管的管腔內。

10、在其中一個實施例中，所述實驗觀測裝置還包括凈化機構，所述凈化機構與所述出氣管的出氣口相接。

11、在其中一個實施例中，所述實驗觀測裝置還包括煙霧監測器，所述煙霧監測器設置在所述安裝罩內，用于監測所述安裝罩內的氣體參數。

12、本申請的一個實施例的一個技術效果是：鑒于設置密封件，使得密封件與支撐面接觸而相互抵壓，如此確保密封件對容置腔起到很好的密封作用。當電子霧化裝置在容置腔內產生氣溶膠時，氣溶膠將難以溢出至容置腔之外而對周邊環境構成污染，從而提高實驗觀測裝置的使用環保性。

技術特征：

1.一種實驗觀測裝置，用于觀測承載在支撐面上的電子霧化裝置，其特征在于，所述實驗觀測裝置包括：

2.根據權利要求1所述的實驗觀測裝置，其特征在于，所述實驗觀測裝置還包括具有抽氣通道的抽氣管，所述密封件用于與所述支撐面接觸的表面上設有凹槽，所述抽氣通道與所述凹槽連通以使所述密封件通過真空吸附力抵壓在所述支撐面上。

3.根據權利要求2所述的實驗觀測裝置，其特征在于，所述抽氣管設置在所述安裝罩上，所述實驗觀測裝置還包括堵頭，所述抽氣通道的端部形成連通外界的通氣口，所述堵頭用于封堵所述通氣口。

4.根據權利要求1所述的實驗觀測裝置，其特征在于，所述實驗觀測裝置還包括進氣管和出氣管，所述進氣管和所述出氣管的管腔均連通外界和所述容置腔，所述進氣管和所述出氣管分別設置在所述安裝罩間隔設置的兩個表面上，以使所述進氣管的出氣口與所述出氣管的進氣口相對設置。

5.根據權利要求4所述的實驗觀測裝置，其特征在于，所述實驗觀測裝置還包括單向閥，所述單向閥設置在所述進氣管的管腔內，以允許外界氣體單向流入至所述容置腔。

6.根據權利要求4所述的實驗觀測裝置，其特征在于，所述實驗觀測裝置還包括風扇組件，所述風扇組件設置在所述出氣管的管腔內，所述風扇組件用于將氣體從所述容置腔抽入至所述出氣管的管腔內。

7.根據權利要求4所述的實驗觀測裝置，其特征在于，所述實驗觀測裝置還包括吸附件，所述吸附件設置在所述出氣管的管腔內，所述吸附件用于吸附污染物質。

8.根據權利要求7所述的實驗觀測裝置，其特征在于，所述吸附件可拆卸地設置在所述出氣管的管腔內。

9.根據權利要求4所述的實驗觀測裝置，其特征在于，所述實驗觀測裝置還包括凈化機構，所述凈化機構與所述出氣管的出氣口相接。

10.根據權利要求1-9中任一項所述的實驗觀測裝置，其特征在于，所述實驗觀測裝置還包括煙霧監測器，所述煙霧監測器設置在所述安裝罩內，用于監測所述安裝罩內的氣體參數。

技術總結
本申請涉及一種實驗觀測裝置用于對承載在支撐面上的電子霧化裝置進行實驗，實驗觀測裝置包括：安裝罩，所述安裝罩具有透明性并包括用于收容電子霧化裝置的容置腔，所述容置腔具有與外界連通的敞開口；及密封件，所述密封件與所述安裝罩連接并環繞所述敞開口設置，所述密封件用于抵壓在所述支撐面上以密封所述容置腔。當電子霧化裝置在容置腔內產生氣溶膠時，氣溶膠將難以溢出至容置腔之外而對周邊環境構成污染，從而提高實驗觀測裝置的使用環保性。

技術研發人員：伍冠麟,何超,劉培賢
受保護的技術使用者：愛奇跡創造有限公司
技術研發日：20240724
技術公布日：2025/4/28
