本公開涉及視角以像素為基礎可變的顯示面板和包括該顯示面板的顯示裝置。

背景技術：

1、可變視角技術正被應用于顯示裝置。可變視角技術可以將在顯示裝置上再現的視頻內容或視覺信息僅呈現給窄視角范圍內的用戶，或呈現給寬視角范圍內的多個用戶。

2、隨著諸如電動車輛和自動駕駛汽車等未來車輛市場的擴大，對車載顯示裝置的需求正在迅速增加。目前正在研究一種將車載顯示裝置的屏幕進行分割、并且將屏幕的一部分控制為具有窄視角且將另一部分控制為具有寬視角的方法。該技術可以驅動布置在屏幕的一個區域中的具有窄視角的像素以顯示僅特定用戶可以查看的個人內容或信息，并且同時驅動布置在屏幕的另一個區域中的具有寬視角的像素以顯示多個用戶可以共同查看的共享內容。

3、在車載顯示裝置中，用于有機發光顯示裝置的顯示面板備受關注。有機發光顯示裝置包括自身發光的有機發光二極管(以下稱為“oled”)，其優點是響應速度快、發光效率和亮度良好、以及視角寬。該有機發光顯示裝置響應速度快，在發光效率、亮度和視角方面是優異的，并且由于其在全黑中表現黑色灰度而提供優異的對比度和色彩再現性。由于有機發光顯示裝置的顯示面板可以靈活彎曲，因此可以容易地實現曲面。由于這些優勢，有機發光顯示裝置在車載顯示裝置市場中的份額正在迅速增加。

4、為了實現可變視角技術，可以在顯示面板的像素、電路元件、光學元件等中添加傳輸用于選擇視角的信號的布線。如果在顯示面板上添加許多導線和電路元件，則顯示面板的設計變得困難，顯示裝置的成本也會增加。

技術實現思路

1、已經做出本公開旨在解決上述必要性和/或缺陷。

2、本公開提供了一種視角可以以像素為基礎選擇的顯示裝置。這可以用于在像素的基礎上提供“局部”或局部化的視角區域/范圍，在此視角下，觀看者可以以可接受的方式觀看圖像。例如，乘客可以看到顯示圖像的一部分，而駕駛員(具有不同的視角范圍)則無法看到該部分。屏幕圖像基本上可以以像素為基礎局部地分割。

3、本公開要解決或解決的問題或限制不限于上述提到的那些，并且本領域技術人員從下面的描述中將清楚地理解沒有提到的其他問題或限制。

4、根據本公開的一個實施方式的顯示面板包括：第一模式選擇電路，所述第一模式選擇電路通過第一數據線接收第一模式選擇電壓，以選擇第一視角作為一個或更多個子像素的視角；以及第二模式選擇電路，所述第二模式選擇電路通過第二數據線接收第二模式選擇電壓，以選擇第二視角作為一個或更多個子像素的視角。

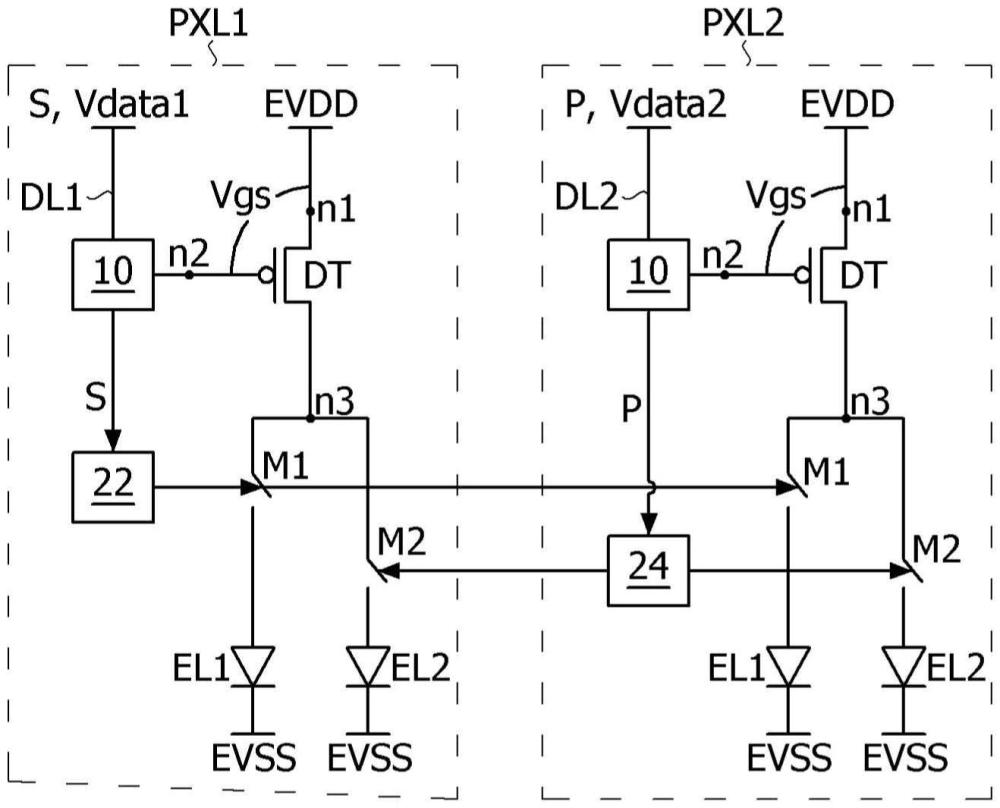

5、所述顯示面板可以進一步包括多個子像素。所述子像素中的每一個可以包括：第一發光元件；第二發光元件；驅動元件，該驅動元件驅動所述第一發光元件和所述第二發光元件；補償電路，該補償電路包括連接到所述驅動元件的第一電容器；第一開關元件，該第一開關元件與所述驅動元件和所述第一發光元件電連接并且由所述第一模式選擇電壓驅動；以及第二開關元件，該第二開關元件與所述驅動元件和所述第二發光元件電連接并且由所述第二模式選擇電壓驅動。

6、第一子像素可以包括所述第一模式選擇電路。第二子像素可以包括所述第二模式選擇電路。所述第一模式選擇電路電連接到所述第一子像素內部的所述第一數據線和所述補償電路，以將所述第一模式選擇電壓提供給布置在所述第一子像素和所述第二子像素中的所述第一開關元件的柵電極。所述第二模式選擇電路電連接到所述第二子像素內部的所述第二數據線和所述補償電路，以將所述第二模式選擇電壓提供給布置在所述第一子像素和所述第二子像素中的所述第二開關元件的柵電極。

7、所述第一模式選擇電路可以包括被施加有所述第一模式選擇電壓的第二電容器。所述第二模式選擇電路可以包括被施加有所述第二模式選擇電壓的第三電容器。

8、所述第一模式選擇電路包括：第一模式開關元件，該第一模式開關元件電連接到所述第一數據線；第二電容器，該第二電容器連接到布置在所述第一子像素和所述第二子像素中的所述第一開關元件的柵電極，以接收所施加的所述第一模式選擇電壓；以及第二模式開關元件，該第二模式開關元件連接在所述第一模式開關元件和所述第二電容器之間。所述第二模式選擇電路可以包括：第三模式開關元件，該第三模式開關元件電連接到所述第二數據線；第三電容器，該第三電容器連接到布置在所述第一子像素和所述第二子像素中的所述第二開關元件的柵電極，以接收所施加的所述第二模式選擇電壓；以及第四模式開關元件，該第四模式開關元件連接在所述第三模式開關元件和所述第三電容器之間。

9、當所述第一開關元件響應于所述第一模式選擇電壓的選通導通電壓而導通時，所述第一發光元件可以發光。當所述第二開關元件響應于所述第二模式選擇電壓的選通導通電壓而導通時，所述第二發光元件可以發光。所述第一開關元件可以根據所述第一模式選擇電壓的選通截止電壓而截止。所述第二開關元件可以根據所述第二模式選擇電壓的選通截止電壓而截止。

10、所述顯示面板可以進一步包括：1-1mux開關元件，該1-1mux開關元件連接到所述第一數據線以向所述第一數據線提供所述第一模式選擇電壓；1-2mux開關元件，該1-2mux開關元件連接到所述第一數據線以向所述第一數據線提供要在所述第一子像素的第一電容器中充電的第一數據電壓；2-1mux開關元件，該2-1mux開關元件連接到所述第二數據線以向所述第二數據線提供所述第二模式選擇電壓；以及2-2mux開關元件，該2-2mux開關元件連接到所述第二數據線以向所述第二數據線提供要在所述第二子像素的所述第一電容器中充電的第二數據電壓。

11、在所述1-1mux開關元件和所述2-1mux開關元件可以響應于第一mux信號的選通導通電壓而同時導通之后，所述1-2mux開關元件和所述2-2mux開關元件可以響應于第二mux信號的選通導通電壓而同時導通。

12、所述顯示面板可以進一步包括第三子像素和第四子像素。所述第一模式選擇電路可以連接到所述第一子像素的所述第一數據線、所述第一子像素的所述補償電路和所述第一子像素至所述第四子像素的所述第一開關元件的柵電極。所述第二模式選擇電路可以連接到所述第二子像素的所述第二數據線、所述第二子像素的所述補償電路和所述第一子像素至所述第四子像素的所述第一開關元件的柵電極。

13、所述第一子像素至所述第四子像素中的每一個可以包括：驅動元件，該驅動元件包括連接到被施加有像素驅動電壓的第一節點的第一電極、連接到第二節點的柵電極和連接到第三節點的第二電極；第三開關元件，該第三開關元件包括連接到第四節點的第一電極、被施加有第一選通信號的柵電極和連接到第五節點的第二電極；第四開關元件，該第四開關元件包括連接到所述第二節點的第一電極、被施加有第二選通信號的柵電極和連接到所述第三節點的第二電極；第五開關元件，該第五開關元件包括被施加有參考電壓的第一電極、被施加有所述第二選通信號的柵電極和連接到第九節點的第二電極；第六開關元件，該第六開關元件包括被施加有所述參考電壓的第一電極、被施加有所述第二選通信號的柵電極和連接到第十節點的第二電極；第七開關元件，該第七開關元件包括連接到所述第五節點的第一電極、被施加有第三選通信號的柵電極和被施加有所述參考電壓的第二電極；以及第八開關元件，該第八開關元件包括連接到所述第三節點的第一電極、被施加有所述第三選通信號的柵電極和連接到第八節點的第二電極。

14、在所述第一子像素至所述第四子像素中的每一個中，所述第一開關元件可以包括連接到所述第八節點的第一電極、連接到被施加有所述第一模式選擇電壓的第六節點的柵電極和連接到第九節點的第二電極。所述第二開關元件可以包括連接到所述第八節點的第一電極、連接到被施加有所述第二模式選擇電壓的第七節點的柵電極和連接到第十節點的第二電極。所述第一發光元件可以包括連接到所述第九節點的陽極和被施加有陰極電壓的陰極。所述第二發光元件可以包括連接到所述第十節點的陽極和被施加有陰極電壓的陰極。所述第一電容器可以連接在所述第二節點和所述第五節點之間。

15、所述第一模式開關元件和所述第二模式開關元件可以串聯連接在所述第四節點和所述第六節點之間。所述第三模式開關元件和所述第四模式開關元件可以串聯連接在所述第四節點和所述第七節點之間。所述第二電容器可以連接在所述第六節點與所述參考電壓之間或連接在所述第六節點與所述像素驅動電壓之間。所述第三電容器可以連接在所述第七節點與所述參考電壓之間或連接在所述第七節點與所述像素驅動電壓之間。

16、所述第一模式開關元件可以包括連接到所述第一子像素的所述第四節點的第一電極、被施加有所述第三選通信號的柵電極和連接到所述第一子像素的第十一節點的第二電極。所述第二模式開關元件可以包括連接到所述第一子像素的所述第十一節點的第一電極、被施加有所述第二選通信號的柵電極和連接到所述第六節點的第二電極。所述第三模式開關元件可以包括連接到所述第二子像素的所述第四節點的第一電極、被施加有所述第三選通信號的柵電極和連接到所述第二子像素的第十二節點的第二電極。所述第四模式開關元件可以包括連接到所述第二子像素的所述第十二節點的第一電極、被施加有所述第二選通信號的柵電極和連接到所述第七節點的第二電極。

17、所述1-1mux開關元件可以包括被施加有所述第一模式選擇電壓的第一電極、被施加有所述第一mux信號的柵電極和連接到所述第一數據線的第二電極。所述1-2mux開關元件可以包括被施加有所述第一數據電壓的第一電極、被施加有所述第二mux信號的柵電極和連接到所述第一數據線的第二電極。所述2-1mux開關元件可以包括被施加有所述第二模式選擇電壓的第一電極、被施加有所述第一mux信號的柵電極和連接到所述第二數據線的第二電極。所述2-2mux開關元件可以包括被施加有所述第二數據電壓的第一電極、被施加有所述第二mux信號的柵電極和連接到所述第二數據線的第二電極。

18、所述第一mux信號的電壓可以是第一時段期間的選通導通電壓、在所述第一時段之后設置的2-1時段期間的選通截止電壓、在所述2-1時段之后設置的2-2時段期間的選通截止電壓、以及在所述2-2時段之后設置的第三時段期間的選通截止電壓。所述第二mux信號的電壓可以是所述第一時段期間的選通截止電壓、所述2-1時段期間的選通導通電壓、所述2-2時段期間的選通截止電壓、和所述第三時段期間的選通截止電壓。所述第一選通信號可以是所述第一時段和所述2-1時段期間的選通截止電壓、所述2-2時段期間的選通導通電壓、和所述第三時段期間的選通截止電壓。所述第二選通信號可以是所述第一時段至所述2-2時段期間的選通導通電壓、和所述第三時段期間的選通截止電壓。所述第三選通信號可以是所述第一時段期間的選通導通電壓、所述2-1時段和所述2-2時段期間的選通截止電壓、以及所述第三時段期間的選通導通電壓。

19、根據本公開的另一實施方式的顯示面板包括：連接到第一數據線的第一子像素；連接到第二數據線的第二子像素；連接到第三數據線的第三子像素；連接到第四數據線的第四子像素；第一模式選擇電路，該第一模式選擇電路被配置為通過所述第一數據線至所述第四數據線中的一條數據線接收第一模式選擇電壓，以選擇第一視角作為所述第一子像素至所述第四子像素的視角；以及第二模式選擇電路，該第二模式選擇電路被配置為通過所述第一數據線至所述第四數據線中的另一條數據線接收第二模式選擇電壓，以選擇第二視角作為所述第一子像素至所述第四子像素的視角。

20、所述顯示面板可以進一步包括：1-1mux開關元件，該1-1mux開關元件連接到所述第一數據線以向所述第一數據線提供所述第一模式選擇電壓；1-2mux開關元件，該1-2mux開關元件連接到所述第一數據線以向所述第一數據線提供要被施加到所述第一子像素的第一數據電壓；2-1mux開關元件，該2-1mux開關元件連接到所述第二數據線以向所述第二數據線提供所述第二模式選擇電壓；以及2-2mux開關元件，該2-2mux開關元件連接到所述第二數據線以向所述第二數據線提供要被施加到所述第二子像素的第二數據電壓。

21、所述顯示面板可以進一步包括：1-1mux開關元件，該1-1mux開關元件連接到所述第一數據線以向所述第一數據線提供所述第一模式選擇電壓；1-2mux開關元件，該1-2mux開關元件連接到所述第一數據線以向所述第一數據線提供要被施加到所述第一子像素的第一數據電壓；1-3mux開關元件，該1-3mux開關元件連接到所述第二數據線以向所述第二數據線提供要被施加到所述第二子像素的第二數據電壓；2-1mux開關元件，該2-1mux開關元件連接到所述第三數據線以向所述第三數據線提供所述第二模式選擇電壓；2-2mux開關元件，該2-2mux開關元件連接到所述第三數據線以向所述第三數據線提供要施加到所述第三子像素的第三數據電壓；以及2-3mux開關元件，該2-3mux開關元件連接到所述第四數據線以向所述第四數據線提供要被施加到所述第四子像素的第四數據電壓。

22、根據本公開的一個實施方式的顯示裝置包括：顯示面板，在所述顯示面板中布置有多條數據線、多個子像素、第一模式選擇電路和第二模式選擇電路，其中，所述多個子像素連接到相應數據線，所述第一模式選擇電路通過所述數據線中的一條數據線向一個或更多個子像素施加第一模式選擇電壓以選擇第一視角作為所述一個或更多個子像素的視角，并且所述第二模式選擇電路通過所述數據線中的另一條數據線向所述一個或更多個子像素施加第二模式選擇電壓以選擇第二視角作為所述一個或更多個子像素的視角；數據驅動器，所述數據驅動器被配置為向所述數據線提供數據電壓；以及模式選擇電壓電源，所述模式選擇電壓電源被配置為產生所述第一模式選擇電壓和所述第二模式選擇電壓。

23、根據本公開的另一實施方式的顯示裝置包括：顯示面板，在所述顯示面板中布置有第一子像素、第二子像素、第三子像素、第四子像素、第一模式選擇電路、和第二模式選擇電路，其中，所述第一子像素連接到第一數據線，所述第二子像素連接到第二數據線，所述第三子像素連接到第三數據線，所述第四子像素連接到第四數據線，所述第一模式選擇電路通過所述第一數據線至所述第四數據線中的一條數據線接收第一模式選擇電壓以選擇第一視角作為所述第一子像素至所述第四子像素的視角，并且所述第二模式選擇電路通過所述第一數據線至所述第四數據線中的另一條數據線接收第二模式選擇電壓以選擇第二視角作為所述第一子像素至所述第四子像素的視角；數據驅動器，所述數據驅動器被配置為向所述數據線提供數據電壓；以及模式選擇電壓電源，所述模式選擇電壓電源被配置為產生所述第一模式選擇電壓和所述第二模式選擇電壓。

24、所述模式選擇電壓電源可以嵌入在所述數據驅動器中。

25、在本公開中，可以通過被施加有數據電壓的數據線向像素提供模式選擇電壓。因此，在本公開中，不需要添加用于向像素提供所述模式選擇電壓的單獨導線。另外，在本公開中，由于可以減少所述顯示面板中的布線線路的數量，因此可以優化所述顯示面板的工藝并且可以提高良率。

26、在本公開中，可以使用于向像素提供模式選擇電壓的單獨布線最小化，并且可以以像素為基礎來控制視角。

27、在本公開中，由于可以通過使用少量模式選擇電路來改變布置在一個像素行中的像素的視角，因此可以增加所述模式選擇電路中的電容器。

28、可以自由地控制在第一模式下驅動的第一像素區域和在第二模式下驅動的第二像素區域的大小或形狀。

29、本公開的效果不限于上述效果，并且本領域技術人員將從以下描述和所附權利要求中明顯地理解未提及的其他效果。
