本技術涉及宣傳工具，具體為一種滾動式廣告展示欄。

背景技術：

1、宣傳欄是一種廣告宣傳設備，通常用于公共場所，如商場、機場、地鐵站等，滾動式宣傳看可以通過滾動展示多個廣告畫面，吸引人們的注意力，可以宣傳更多的內容。

2、現有的滾動式宣傳欄一般通過螺栓、螺釘等固定連接在底面，或通過底座支撐在地面，滾動式宣傳欄更換內部宣傳內容時，由于滾動式宣傳欄內部傳動機構結構緊湊，需要將其轉移至專業操作臺上進行分解并安裝廣告頁，在對滾動式宣傳欄進行移動時，需要將宣傳欄從地面拆卸并搬運，或直接將底座進行搬運，操作不便，費時費力，對于設有滾輪的宣傳欄而言，通過輪體與地面接觸并支撐宣傳欄，宣傳欄的支撐穩定性差，受外力容易移動或傾倒。

3、因此，設計一種滾動式廣告展示欄，以解決上述缺陷，顯得尤為重要。

技術實現思路

1、1)實用新型要解決的技術問題

2、針對現有技術的不足，本實用新型設計了一種滾動式廣告展示欄，該廣告展示欄旨在解決現有技術下宣傳欄不便于進行裝卸轉移的技術問題。

3、2)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：

5、一種滾動式廣告展示欄，包括固定底座，所述固定底座的兩側均開設有三組安裝孔，所述固定底座的頂部兩側均鉸接有限位板，兩組所述限位板相對應的一側均固定連接有磁吸板一，所述限位板之間且位于固定底座的頂部固定連接有凸狀插條，所述固定底座的內部插接有連接桿，所述連接桿的頂部中段開設有限位卡槽，所述連接桿的兩側均開設有螺紋固定孔一，所述連接桿的兩側均螺栓連接有一組移動支架，所述移動支架的底部兩側均轉動連接有滑輪，兩組所述移動支架相對應的一側均固定連接有對接筒，所述對接筒的內部螺紋連接有夾持桿，兩組所述移動支架之間夾持有展示欄，所述展示欄的頂部安裝有擋雨板。

6、作為本實用新型優選的方案，左側所述限位板的頂部且與限位卡槽相對應的位置固定連接有限位卡板，所述限位卡板與限位卡槽相卡接。

7、作為本實用新型優選的方案，所述連接桿的兩側且與磁吸板一相對應的位置均設有磁吸板二，所述連接桿的底部且與凸狀插條相對應的位置開設有條形插槽，所述連接桿通過條形插槽與凸狀插條插接連接。

8、作為本實用新型優選的方案，所述移動支架與螺紋固定孔一相對應的位置開設有螺紋固定孔二，所述夾持桿的一端且位于移動支架的一側固定連接有轉動柄，所述轉動柄的外側設有防滑紋。

9、作為本實用新型優選的方案，所述展示欄的兩側且與對接筒相對應的位置固定連接有插接柱，所述插接柱與對接筒插接連接，所述插接柱與夾持桿相對應的位置開設有夾持槽，所述夾持桿與夾持槽插接連接。

10、作為本實用新型優選的方案，所述展示欄的頂部固定連接有安裝架，所述安裝架的頂部開設有十字插槽，所述安裝架的兩側均開設有一對插接孔。

11、作為本實用新型優選的方案，所述擋雨板的底部且與十字插槽相對應的位置固定連接有十字插條，所述擋雨板通過十字插條與十字插槽插接連接，所述擋雨板的兩側且與插接孔相對應的位置均滑動連接有插接桿，所述插接桿的頂部固定連接有拉環，所述插接桿與插接孔插接連接。

12、3)有益效果

13、與現有技術相比，本實用新型的有益效果是：

14、首先，展示欄通過兩側的插接柱與對接筒插接連接進行限位固定，夾持桿通過和移動支架螺紋連接，與插接柱內部的夾持槽插接連接，對展示欄進行夾持固定，便于后期對宣傳欄進行拆卸轉移至操作臺上更換廣告頁或進行檢修；

15、其次，連接桿通過條形插槽與凸狀插條插接連接，對移動支架進行限位，限位板通過與固定底座鉸接，利用磁吸板與連接桿的兩側磁吸固定，限位卡板與連接桿頂部的限位卡槽相卡接，通過連接桿對移動支架進行限位固定，間接增強移動支架與固定底座之間的安裝穩定性，且便于進行裝卸；

16、最后，擋雨板通過十字插條與十字插槽插接連接進行限位，插接桿與插接孔插接連接，對擋雨板進行安裝固定，便于根據安裝場所對擋雨板進行組裝拆卸。

技術特征：

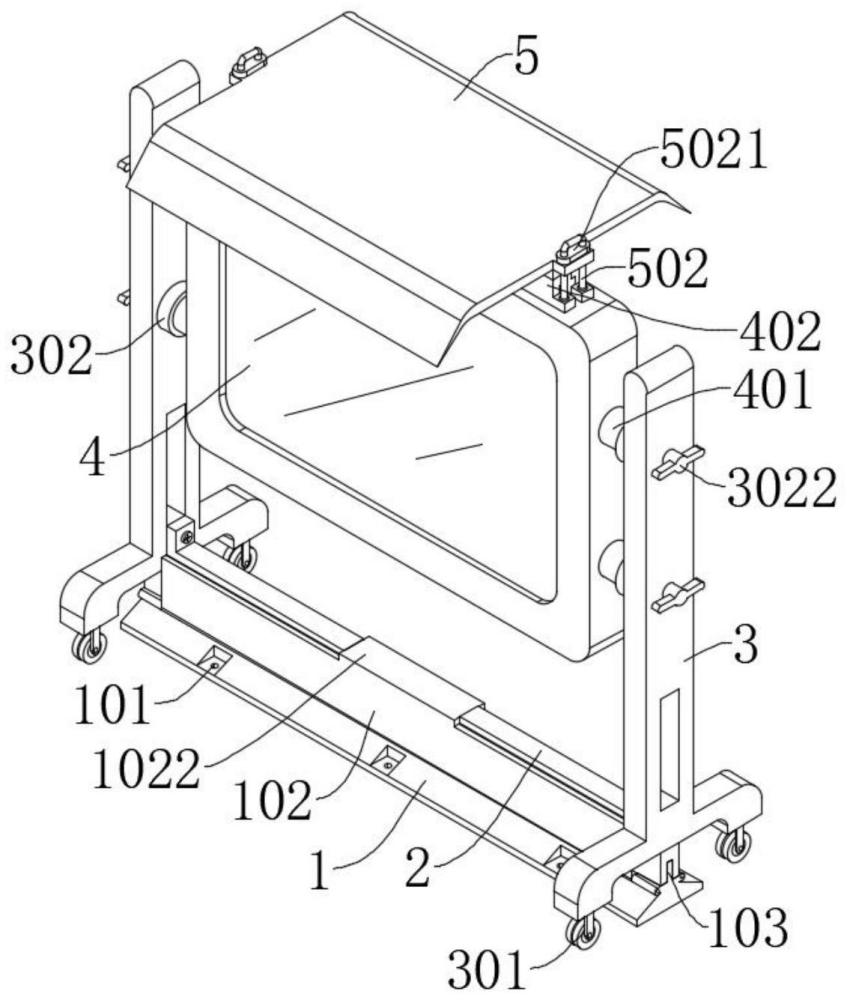

1.一種滾動式廣告展示欄，包括固定底座(1)，其特征在于：所述固定底座(1)的兩側均開設有三組安裝孔(101)，所述固定底座(1)的頂部兩側均鉸接有限位板(102)，兩組所述限位板(102)相對應的一側均固定連接有磁吸板一(1021)，所述限位板(102)之間且位于固定底座(1)的頂部固定連接有凸狀插條(103)，所述固定底座(1)的內部插接有連接桿(2)，所述連接桿(2)的頂部中段開設有限位卡槽(201)，所述連接桿(2)的兩側均開設有螺紋固定孔一，所述連接桿(2)的兩側均螺栓連接有一組移動支架(3)，所述移動支架(3)的底部兩側均轉動連接有滑輪(301)，兩組所述移動支架(3)相對應的一側均固定連接有對接筒(302)，所述對接筒(302)的內部螺紋連接有夾持桿(3021)，兩組所述移動支架(3)之間夾持有展示欄(4)，所述展示欄(4)的頂部安裝有擋雨板(5)。

2.根據權利要求1所述的一種滾動式廣告展示欄，其特征在于：左側所述限位板(102)的頂部且與限位卡槽(201)相對應的位置固定連接有限位卡板(1022)，所述限位卡板(1022)與限位卡槽(201)相卡接。

3.根據權利要求1所述的一種滾動式廣告展示欄，其特征在于：所述連接桿(2)的兩側且與磁吸板一(1021)相對應的位置均設有磁吸板二(202)，所述連接桿(2)的底部且與凸狀插條(103)相對應的位置開設有條形插槽(203)，所述連接桿(2)通過條形插槽(203)與凸狀插條(103)插接連接。

4.根據權利要求1所述的一種滾動式廣告展示欄，其特征在于：所述移動支架(3)與螺紋固定孔一相對應的位置開設有螺紋固定孔二，所述夾持桿(3021)的一端且位于移動支架(3)的一側固定連接有轉動柄(3022)，所述轉動柄(3022)的外側設有防滑紋。

5.根據權利要求1所述的一種滾動式廣告展示欄，其特征在于：所述展示欄(4)的兩側且與對接筒(302)相對應的位置固定連接有插接柱(401)，所述插接柱(401)與對接筒(302)插接連接，所述插接柱(401)與夾持桿(3021)相對應的位置開設有夾持槽(4011)，所述夾持桿(3021)與夾持槽(4011)插接連接。

6.根據權利要求1所述的一種滾動式廣告展示欄，其特征在于：所述展示欄(4)的頂部固定連接有安裝架(402)，所述安裝架(402)的頂部開設有十字插槽(4021)，所述安裝架(402)的兩側均開設有一對插接孔(4022)。

7.根據權利要求6所述的一種滾動式廣告展示欄，其特征在于：所述擋雨板(5)的底部且與十字插槽(4021)相對應的位置固定連接有十字插條(501)，所述擋雨板(5)通過十字插條(501)與十字插槽(4021)插接連接，所述擋雨板(5)的兩側且與插接孔(4022)相對應的位置均滑動連接有插接桿(502)，所述插接桿(502)的頂部固定連接有拉環(5021)，所述插接桿(502)與插接孔(4022)插接連接。

技術總結
本技術公開了一種滾動式廣告展示欄，包括固定底座，所述固定底座的兩側均開設有三組安裝孔，所述固定底座的頂部兩側均鉸接有限位板，兩組所述限位板相對應的一側均固定連接有磁吸板一，所述限位板之間且位于固定底座的頂部固定連接有凸狀插條，所述固定底座的內部插接有連接桿，所述連接桿的頂部中段開設有限位卡槽，所述連接桿的兩側均開設有螺紋固定孔一，所述連接桿的兩側均螺栓連接有一組移動支架，所述移動支架的底部兩側均轉動連接有滑輪，兩組所述移動支架相對應的一側均固定連接有對接筒，所述對接筒的內部螺紋連接有夾持桿，與現有的廣告展示欄相比較，本技術通過設計能夠便于對宣傳欄進行裝卸轉移，且增強宣傳欄的功能性。

技術研發人員：盧衛,張彬
受保護的技術使用者：河南瑞鑫交通科技有限公司
技術研發日：20240130
技術公布日：2025/4/28
