本技術涉及消防安全演示，更具體的說，它涉及一種多種應用場所的消防設備集成式演示系統。

背景技術：

1、在安全培訓講師向工人們進行消防安全演示時，需要對卷煙廠內的各種消防設備系統進行演示，如需要對濕式噴淋報警系統、水幕噴淋報警系統和預作用噴淋報警系統進行演示時，安全培訓中心內需要設置相應的供水系統向各個報警系統供水，然后需要設置單獨的廢水收集裝置對各個報警系統在演示中產生的水進行收集，以保證培訓場地處于干燥的狀態。現有方案中，各個報警系統的供水、集排水均單獨設計，造成設備浪費、提高成本，以及占用了培訓場地。

技術實現思路

1、針對以上不足，本實用新型的目的在于提供一種多種應用場所的消防設備集成式演示系統。

2、為實現上述目的，本實用新型提供了一種多種應用場所的消防設備集成式演示系統，包括主水箱、副水箱和主供水管、副供水管，?所述主供水管、副供水管上設有穩壓泵、手動截止閥、止回閥、水泵出水穩壓閥，所述主供水管與副供水管的尾端通過三通結構連通有輸水總管，所述輸水總管上連接有多個支管，各個支管上分別連接有濕式噴淋報警系統、水幕噴淋報警系統和預作用噴淋報警系統，所述輸水總管的一側設有集排水槽，所述集排水槽上設有多個透明演示箱，各個所述透明演示箱內分別設有與濕式噴淋報警系統、水幕噴淋報警系統、預作用噴淋報警系統的出水端連接的消防管和設于消防管端部的消防感應噴頭，所述透明演示箱上設有觸發所述消防感應噴頭噴水的觸發機構。

3、優選的，所述觸發機構包括長柄點火器，其中一個所述透明演示箱的箱壁上設有通孔，所述長柄點火器能夠穿過通孔伸入至透明演示箱內的消防感應噴頭處。

4、優選的，所述集排水槽的頂壁上設有下水口，所述下水口為方形孔，所述下水口的四個邊設有支撐立板，各個所述支撐立板的相對側面垂直設有支撐平板，所述透明演示箱的底端外壁上設有與所述支撐平板連接的耳板，所述支撐平板與耳板之間設有螺栓結構。

5、優選的，所述集排水槽的一端設有連接排水管的排水漏斗，所述集排水槽的另一端設有鼓風機，所述集排水槽內的頂壁上設有傾斜延伸至所述下水口下方的導流斜板。

6、優選的，所述螺栓結構包括螺桿、螺母和設于所述耳板上的腰型孔。

7、優選的，所述支撐立板上螺紋連接有能夠與所述透明演示箱的外壁抵接的頂緊螺釘。

8、優選的，所述濕式噴淋報警系統包括供水側信號蝶閥、供水側壓力表、系統側壓力表、濕式報警閥、試水閥、報警管路控制閥、壓力開關、水力警鈴。

9、優選的，所述水幕噴淋報警系統包括供水側信號蝶閥、供水側壓力表、系統側壓力表、水幕噴淋報警閥、試水閥、手動快開閥、水力警鈴、警鈴試驗閥、壓力開關。

10、優選的，所述預作用噴淋報警系統包括供水側信號蝶閥、供水側壓力表、系統側壓力表、預作用噴淋報警閥、試水閥、手動快開閥、水力警鈴、報警管路控制閥、警鈴試驗閥、壓力開關。

11、有益效果

12、與現有的技術相比，本實用新型具有如下有益效果：

13、本實用新型的多種應用場所的消防設備集成式演示系統中，將多個系統進行集成在一起，通過供水系統統一供水，排水系統統一排水，集成多種系統的演示，提高安全培訓工作的效率，并且節約設備成本。

技術特征：

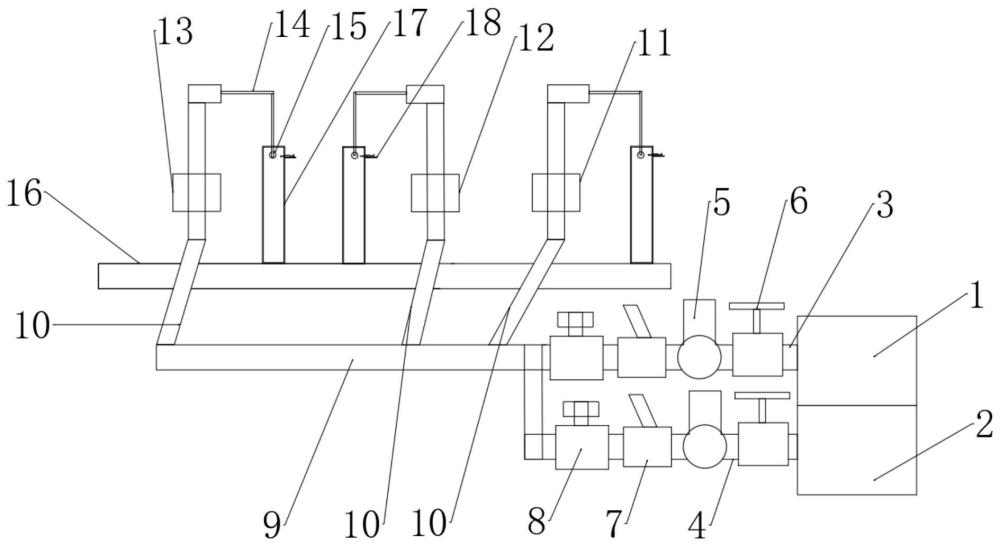

1.一種多種應用場所的消防設備集成式演示系統，其特征在于，包括分別與主水箱（1）、副水箱（2）連接的主供水管（3）、副供水管（4），?所述主供水管（3）、副供水管（4）上設有穩壓泵（5）、手動截止閥（6）、止回閥（7）、水泵出水穩壓閥（8），所述主供水管（3）與副供水管（4）的尾端通過三通結構連通有輸水總管（9），所述輸水總管（9）上連接有多個支管（10），各個支管（10）上分別連接有濕式噴淋報警系統（11）、水幕噴淋報警系統（12）和預作用噴淋報警系統（13），所述輸水總管（9）的一側設有集排水槽（16），所述集排水槽（16）上設有多個透明演示箱（17），各個所述透明演示箱（17）內分別設有與濕式噴淋報警系統（11）、水幕噴淋報警系統（12）、預作用噴淋報警系統（13）的出水端連接的消防管（14）和設于消防管（14）端部的消防感應噴頭（15），所述透明演示箱（17）上設有觸發所述消防感應噴頭（15）噴水的觸發機構（18）。

2.根據權利要求1所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述觸發機構（18）包括長柄點火器，其中一個所述透明演示箱（17）的箱壁上設有通孔，所述長柄點火器能夠穿過通孔伸入至透明演示箱（17）內的消防感應噴頭（15）處。

3.根據權利要求1所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述集排水槽（16）的頂壁上設有下水口（21），所述下水口（21）為方形孔，所述下水口（21）的四個邊設有設有支撐立板（26），各個所述支撐立板（26）的相對側面垂直設有支撐平板（27），所述透明演示箱（17）的底端外壁上設有與所述支撐平板（27）連接的耳板（28），所述支撐平板（27）與耳板（28）之間設有螺栓結構（29）。

4.根據權利要求3所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述集排水槽（16）的一端設有連接排水管的排水漏斗（22），所述集排水槽（16）的另一端設有鼓風機（23），所述集排水槽（16）內的頂壁上設有傾斜延伸至所述下水口（21）下方的導流斜板（24）。

5.根據權利要求3所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述螺栓結構（29）包括螺桿、螺母和設于所述耳板（28）上的腰型孔。

6.根據權利要求3所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述支撐立板（26）上螺紋連接有能夠與所述透明演示箱（17）的外壁抵接的頂緊螺釘（25）。

7.根據權利要求2至6任意一項中所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述濕式噴淋報警系統（11）包括供水側信號蝶閥、供水側壓力表、系統側壓力表、濕式報警閥、試水閥、報警管路控制閥、壓力開關、水力警鈴。

8.根據權利要求2至6任意一項中所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述水幕噴淋報警系統（12）包括供水側信號蝶閥、供水側壓力表、系統側壓力表、水幕噴淋報警閥、試水閥、手動快開閥、水力警鈴、警鈴試驗閥、壓力開關。

9.根據權利要求2至6任意一項中所述的一種多種應用場所的消防設備集成式演示系統，其特征在于，所述預作用噴淋報警系統（13）包括供水側信號蝶閥、供水側壓力表、系統側壓力表、預作用噴淋報警閥、試水閥、手動快開閥、水力警鈴、報警管路控制閥、警鈴試驗閥、壓力開關。

技術總結
本技術公開了一種多種應用場所的消防設備集成式演示系統，包括主水箱、副水箱和主供水管、副供水管，所述主供水管、副供水管上設有穩壓泵、手動截止閥、止回閥、水泵出水穩壓閥，所述主供水管與副供水管的尾端通過三通結構連通有輸水總管，所述輸水總管上連接有多個支管，多個支管上連接有報警系統，報警系統的輸出端設有消防管和設于消防管端部的消防感應噴頭，所述消防感應噴頭的下方設有集排水槽，所述集排水槽上設有多個透明演示箱。本技術的多種應用場所的消防設備集成式演示系統，屬于消防安全演示技術領域，將多個系統進行集成在一起，通過供水系統統一供水，排水系統統一排水，集成多種系統的演示，提高安全培訓工作的效率。
