本技術涉及果園施肥作業機械，特別是涉及一種回填機構及果園開溝施肥機。

背景技術：

1、果樹每年都要進行根部施肥以保證充足的養分，國內果園施肥作業時使用開溝施肥耬進行施肥；

2、目前，公開號為cn206481600u的中國實用新型，公開了果樹用開溝、施肥、覆土一體機，包括水平機架前端設有牽引懸掛掛臂，機架上面設有肥料儲存料斗，機架前方下面兩側分別安裝有開溝夯土犁鏵，每個開溝夯土犁鏵后部安裝內翻旋轉鏵作為回填機構，機架上面的肥料儲存料斗底部開有出料口，出料口連接通往兩側的肥料輸送管，肥料輸送管內設有螺旋輸送裝置，肥料輸送管兩側端連接通向開溝夯土犁鏵后面與覆土旋轉鏵之間的肥料下料管，機架下后方裝有地輪，地輪軸上裝有鏈輪，鏈輪通過鏈條帶動肥料輸送管內的螺旋輸送軸；

3、開溝、施肥、覆土一體機雖然能夠實現用開溝、施肥、覆土一次性作業，然而果樹林內的土地崎嶇不平，現有的回填機構不能充分地將土壤回填到已經開好的溝內，肥料不能充分的被掩埋；從而影響肥料的使用效果，不能讓肥料充分的被果樹吸收，進而影響果樹的產量，損害農民的利益。

技術實現思路

1、本實用新型的目的是提供一種回填機構及果園開溝施肥機，其優點是保證整個土壤回填的效果，從而保證肥料讓果樹的充分吸收，達到增產增收的目的，減輕果農的作業強度。

2、為實現上述目的及其他相關目的，本實用新型提供如下技術方案：

3、一種回填機構，包括回填架、鉸接在回填架上的連接架以及兩個位于連接架兩側并呈v字型設置在連接架上的覆土盤；

4、所述回填架與連接架之間設置有可調節覆土盤向下壓力的施壓組件。

5、于本實用新型的一實施例中，所述連接架包括鉸接在回填架上的鉸接桿和可調節安裝在鉸接桿上的連接桿；兩個所述覆土盤可調節安裝在連接桿的兩端。

6、于本實用新型的一實施例中，所述施壓組件包括調節桿和彈簧；所述調節桿一端通過鉸接頭與鉸接桿鉸接、調節桿另一端活動連接在回填架上，所述彈簧套設在調節桿上，所述彈簧限制在鉸接頭與回填架之間。

7、通過上述技術方案，兩個覆土盤設置在連接架兩側且呈v字型結構，從而兩個覆土盤能夠將位于溝外兩側土壤收攏并回填至溝內；由于覆土盤回填崎嶇不平的土地時，施壓組件用于調節覆土盤下壓的壓力、鉸接架能夠帶著覆土盤沿著土地表面移動；從而保證土壤回填的效果。

8、本實用新型還提供一種果園開溝施肥機，包括車架、設置在車架上的肥料箱、與肥料箱連通的輸料管以及轉動連接在輸料管內的絞龍；所述輸料管上設置有出料口；

9、所述輸料管上設置有開溝機構和如上述所述回填機構，所述開溝機構位于回填機構的前方，所述出料口位于開溝機構與回填機構之間；

10、所述車架上轉動連接有地輪，所述地輪與絞龍之間通過傳動機構連接；

11、所述車架上設置有與拖拉機連接的掛點。

12、通過上述技術方案，肥料箱用于盛裝肥料；肥料箱與輸料管連接，從而使肥料箱內的肥料進入輸料管內，絞龍用于將進入輸送管內的肥料輸送至出料口并從出料口排出；開溝機構位于回填機構的前方、出料口位于開溝機構與回填機構之間，從而在開溝施肥機前進時，開口機構先在土地上開好溝，肥料再從出料口自由下落至溝內，回填機構再將撒有肥料的溝回填土壤；

13、掛點用于與拖拉機連接，拖拉機的牽引力作為開溝施肥機前進的驅動力；在拖拉機的牽引下開溝施肥機前進，地輪轉動，通過傳動機構將地輪的驅動力傳遞給絞龍，實現絞龍轉動；進而實現土壤的開溝、施肥、土壤回填的一次性作業，減少人工操作的繁瑣性，單人單車即可完成整個作業過程，從而提高作業效率。

14、于本實用新型的一實施例中，所述肥料箱為雙漏斗結構，所述肥料箱底部設置有兩個分別連接有輸料管的下料口；兩個輸料管內均轉動連接有絞龍，兩個所述絞龍同軸設置且通過傳動軸連接。

15、通過上述技術方案，肥料箱為雙漏斗結構，增大了肥料箱容量，解決了肥箱容量小以及肥料箱內的殘留問題；雙漏斗結構連接兩個輸料管，從而一次可完成兩行果樹的單側施肥覆土作業，提高工作效率。

16、于本實用新型的一實施例中，所述車架上轉動連接有兩個地輪，兩個地輪之間通過輪軸連接，所述傳動機構包括分別設置在輪軸和傳動軸上的鏈輪以及套設在兩個鏈輪上的鏈條。

17、通過上述技術方案，開溝施肥機在拖拉機的牽引下，地輪在地面上滾動，鏈條與鏈輪配合能夠地輪的驅動力傳遞給絞龍，實現絞龍轉動。

18、于本實用新型的一實施例中，所述開溝機構包括固定板、安裝在固定板上的開溝器以及套設在輸送管上且與固定板固定連接的u型螺栓。

19、通過上述技術方案，開溝器用于在土地上開溝，u型螺栓與固定板配合用于將開溝器固定安裝在輸送管上。

20、于本實用新型的一實施例中，所述開溝器為j型結構，所述開溝器包括與固定板連接的底座和兩個與底座固定連接的開溝片，兩個開溝片呈v字型固定連接；所述出料口位于兩個開溝片中間。

21、通過上述技術方案，兩個開溝片呈v字型固定連接，保證溝槽內排出土壤的流動性以及溝槽的成型效果。

22、于本實用新型的一實施例中，所述回填架上設置有用u型螺栓將其固定安裝在輸送管上的連接弧板。

23、通過上述技術方案，從而使u型螺栓與固定板配合能夠一同將開溝器和回填機構固定在輸送管上。

24、于本實用新型的一實施例中，所述車架前部設置有三個掛點；三個所述掛點呈三角形分布。

25、通過上述技術方案，車架上設置有三個與拖拉機連接的掛點，從而保證開溝施肥機在工作中能夠更加平穩運行，保證工作效果的完美。

26、如上所述，本實用新型的回填機構及果園開溝施肥機，具有以下有益效果：

27、1.地輪的位置合理，在作業過程中避免空轉，確保施肥更加均勻；

28、2.肥料箱為雙漏斗結構，增大了肥料箱容量，解決了肥箱容量小以及肥料箱內的殘留問題；

29、3.覆土盤、下壓彈簧以及連接架配合，保證整個土壤回填的效果，從而保證肥料讓果樹的充分吸收，達到增產增收的目的，減輕果農的作業強度；

30、4.開溝施肥機由拖拉機的牽引為前進動力，可實現土壤的開溝、施肥、土壤回填的一次性作業，減少人工操作的繁瑣性，單人單車即可完成整個作業過程，從而提高作業效率。

技術特征：

1.一種回填機構，其特征在于：包括回填架(1)、鉸接在回填架(1)上的連接架(2)以及兩個位于連接架(2)兩側并呈v字型設置在連接架(2)上的覆土盤(3)；

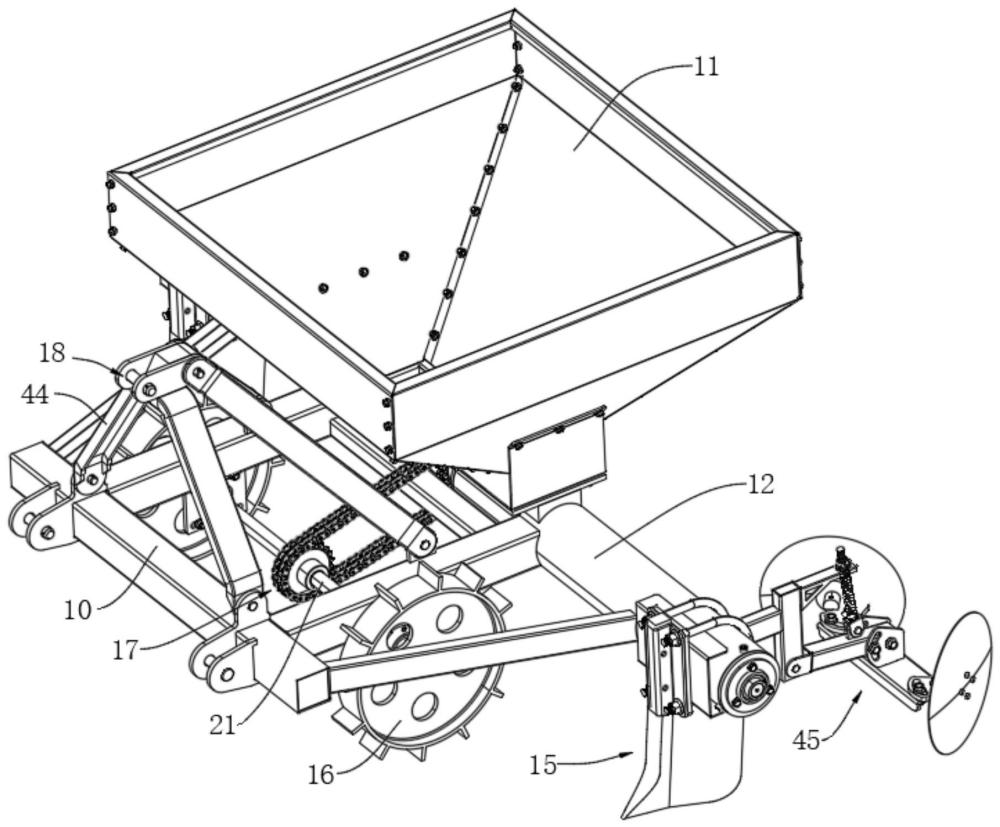

2.果園開溝施肥機，其特征在于：包括車架(10)、設置在車架(10)上的肥料箱(11)、與肥料箱(11)連通的輸料管(12)以及轉動連接在輸料管(12)內的絞龍(13)；所述輸料管(12)上設置有出料口(14)；

3.根據權利要求2所述的果園開溝施肥機，其特征在于：所述肥料箱(11)為雙漏斗結構，所述肥料箱(11)底部設置有兩個分別連接有輸料管(12)的下料口(19)；兩個輸料管(12)內均轉動連接有絞龍(13)，兩個所述絞龍(13)同軸設置且通過傳動軸(20)連接。

4.根據權利要求3所述的果園開溝施肥機，其特征在于：所述車架(10)上轉動連接有兩個地輪(16)，兩個所述地輪(16)之間通過輪軸(21)連接，所述傳動機構(17)包括分別設置在輪軸(21)和傳動軸(20)上的鏈輪以及套設在兩個鏈輪上的鏈條(173)。

5.根據權利要求2所述的果園開溝施肥機，其特征在于：所述開溝機構(15)包括固定板(151)、安裝在固定板(151)上的開溝器(152)以及套設在輸送管上且與固定板(151)固定連接的u型螺栓(153)。

6.根據權利要求5所述的果園開溝施肥機，其特征在于：所述開溝器(152)為j型結構；所述開溝器(152)包括與固定板(151)連接的底座(1521)和兩個與底座(1521)固定連接的開溝片(1522)，兩個開溝片(1522)呈v字型固定連接；所述出料口(14)位于兩個開溝片(1522)中間。

7.根據權利要求6所述的果園開溝施肥機，其特征在于：所述回填架(1)上設置有用u型螺栓(153)將其固定安裝在輸送管上的連接弧板(30)。

8.根據權利要求2所述的果園開溝施肥機，其特征在于：所述車架(10)前部設置有三個掛點(18)；三個所述掛點(18)呈三角形分布。

技術總結
本技術提供一種回填機構及果園開溝施肥機，應用在果園施肥作業機械技術領域，其技術方案要點是：包括回填架、鉸接在回填架上的連接架以及兩個位于連接架兩側并呈V字型設置在連接架上的覆土盤；回填架與連接架之間設置有可調節覆土盤向下壓力的施壓組件；連接架包括鉸接在回填架上的鉸接桿和可調節安裝在鉸接桿上的連接桿；兩個覆土盤可調節安裝在連接桿的兩端；施壓組件包括調節桿和彈簧；調節桿一端通過鉸接頭與鉸接桿鉸接、調節桿另一端活動連接在回填架上，彈簧套設在調節桿上，彈簧限制在鉸接頭與回填架之間；具有的技術效果是：保證整個土壤回填的效果，從而保證肥料讓果樹的充分吸收，達到增產增收的目的，減輕果農的作業強度。

技術研發人員：劉偉
受保護的技術使用者：劉偉
技術研發日：20240229
技術公布日：2025/3/20
