本技術涉及膠裝機，具體涉及一種膠裝機排廢機構。

背景技術：

1、膠裝機是將半成品書貼進行捆扎，將一定數量的書貼本放在捆扎機上，兩端用板快擋靠，開動捆扎機，將疏松的書貼本進行壓實后再用繩帶捆扎。

2、現有的膠裝機在運作時：將印刷折頁好的書芯配頁成冊輸送至膠裝機，膠裝機進行銑背、銑槽、上膠、上封面、托實夾緊定型、三面裁切成成品書。然而，膠裝機在封面的輸送過程中，因靜電的存在導致封面重疊的情況發生，重疊的封面在膠裝后將導致不良品的產生，進而提高了生產的成本，因此對于現有膠裝機的改進，設計一種新型膠裝機排廢機構以解決上述技術缺陷，提高整體膠裝機的實用性，顯得尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種膠裝機排廢機構，該機構能夠在膠裝機進行運作時起到能夠對重疊的封面進行導向，排廢，將重疊的封面導入導向板的內部，通過導向軸能夠將其導入第二傳送帶的內部，使得能夠對其進行處理，提高了膠裝機的整體實用性,以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種膠裝機排廢機構，包括膠裝機主體，所述膠裝機主體的內部設有第一傳送帶，所述第一傳送帶的外側設有連接件，所述連接件的內部滑動連接有移動塊，所述移動塊的內部螺紋連接有驅動螺桿，且所述移動塊的外側固定連接有固定件，所述固定件的內部轉動連接有驅動齒輪，所述連接件的外側且靠近驅動齒輪的一端設有第一驅動齒條，所述第一驅動齒條靠近連接件的一端固定連接有第一移動件，所述第一移動件靠近第一傳送帶的一端固定連接有推動塊，所述膠裝機主體的外側且靠近第一傳送帶的一端設有第二傳送帶。

4、作為本實用新型優選的方案，所述移動塊的內部開設有螺紋槽，所述螺紋槽的內部結構大小與驅動螺桿的外部結構大小呈相對應設計，所述移動塊通過螺紋槽與驅動螺桿螺紋連接，所述驅動螺桿遠離移動塊的一端固定連接有驅動電機的驅動端，且所述驅動螺桿通過驅動電機與連接件連接。

5、作為本實用新型優選的方案，所述連接件的內部且靠近移動塊的一端固定連接有兩組第一滑動件，所述移動塊靠近第一滑動件的一端開設有兩組滑動槽，所述滑動槽的內部結構大小與第一滑動件的外部結構大小呈相對應設計，所述移動塊通過滑動槽與第一滑動件滑動連接。

6、作為本實用新型優選的方案，所述連接件的外側且遠離第一驅動齒條的一端設有第二驅動齒條，所述第二驅動齒條靠近連接件的一端固定連接有第二移動件，且所述第二驅動齒條和第一驅動齒條與驅動齒輪均為嚙合連接。

7、作為本實用新型優選的方案，所述第一移動件和第二移動件靠近連接件的一端均設有第二滑動件，且所述第一移動件和第二移動件與第二滑動件均為滑動連接，所述第二滑動件與連接件為固定連接。

8、作為本實用新型優選的方案，所述第一傳送帶靠近第二傳送帶的一端設有導向板，所述導向板的內部轉動連接有多組導向軸，所述第一傳送帶的頂部設有多組限位板，所述限位板靠近第一傳送帶的一端設有測厚傳感器。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型中，通過連接件的設計，在膠裝機主體進行運作時，通過測厚傳感器能夠檢測封面是否出現重疊，當出現重疊時，啟動驅動電機帶動驅動螺桿進行轉動，使得驅動螺桿能夠帶動移動塊進行位移，在移動塊進行位移時，通過驅動齒輪能夠帶動第一驅動齒條進行位移，因此能夠帶動第一移動件進行位移，通過推動塊和移動塊能夠對重疊的封面進行導向，排廢，將重疊的封面導入導向板的內部，通過導向軸能夠將其導入第二傳送帶的內部，使得能夠對其進行處理。

技術特征：

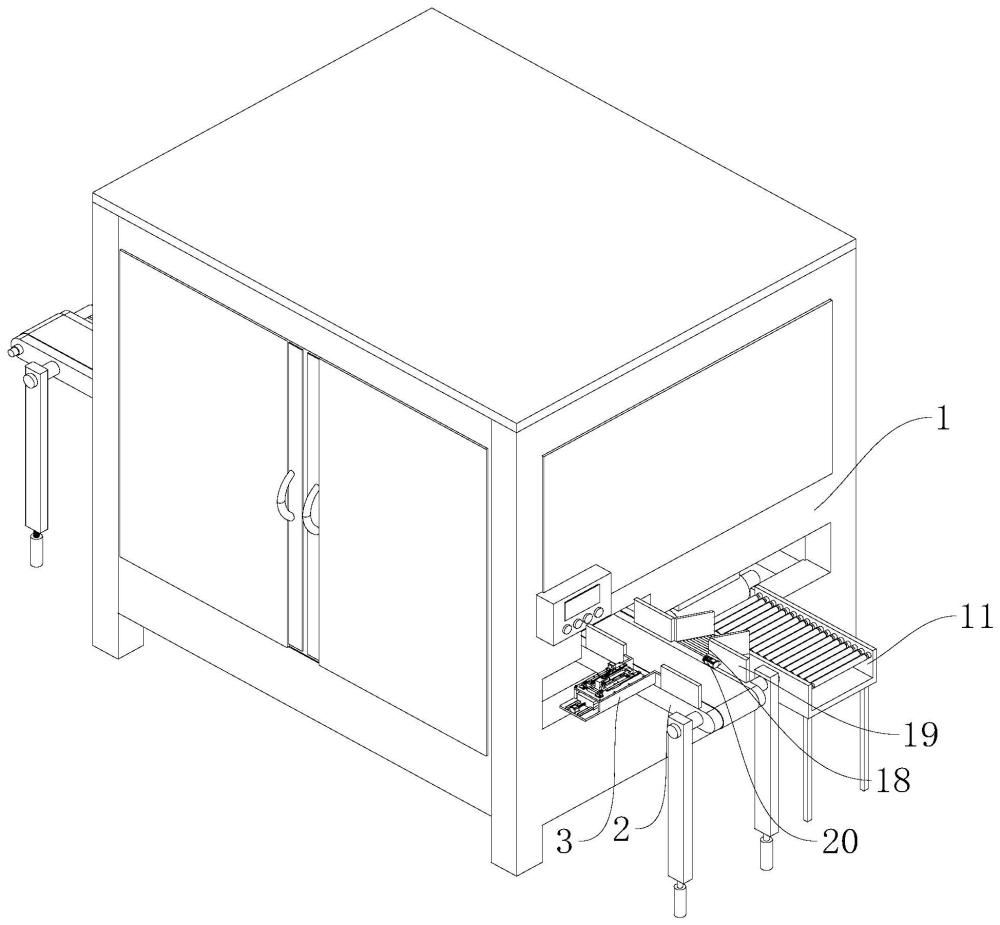

1.一種膠裝機排廢機構，包括膠裝機主體(1)，其特征在于：所述膠裝機主體(1)的內部設有第一傳送帶(2)，所述第一傳送帶(2)的外側設有連接件(3)，所述連接件(3)的內部滑動連接有移動塊(4)，所述移動塊(4)的內部螺紋連接有驅動螺桿(5)，且所述移動塊(4)的外側固定連接有固定件(6)，所述固定件(6)的內部轉動連接有驅動齒輪(7)，所述連接件(3)的外側且靠近驅動齒輪(7)的一端設有第一驅動齒條(8)，所述第一驅動齒條(8)靠近連接件(3)的一端固定連接有第一移動件(9)，所述第一移動件(9)靠近第一傳送帶(2)的一端固定連接有推動塊(10)，所述膠裝機主體(1)的外側且靠近第一傳送帶(2)的一端設有第二傳送帶(11)。

2.根據權利要求1所述的一種膠裝機排廢機構，其特征在于：所述移動塊(4)的內部開設有螺紋槽(12)，所述螺紋槽(12)的內部結構大小與驅動螺桿(5)的外部結構大小呈相對應設計，所述移動塊(4)通過螺紋槽(12)與驅動螺桿(5)螺紋連接，所述驅動螺桿(5)遠離移動塊(4)的一端固定連接有驅動電機的驅動端，且所述驅動螺桿(5)通過驅動電機與連接件(3)連接。

3.根據權利要求1所述的一種膠裝機排廢機構，其特征在于：所述連接件(3)的內部且靠近移動塊(4)的一端固定連接有兩組第一滑動件(13)，所述移動塊(4)靠近第一滑動件(13)的一端開設有兩組滑動槽(14)，所述滑動槽(14)的內部結構大小與第一滑動件(13)的外部結構大小呈相對應設計，所述移動塊(4)通過滑動槽(14)與第一滑動件(13)滑動連接。

4.根據權利要求1所述的一種膠裝機排廢機構，其特征在于：所述連接件(3)的外側且遠離第一驅動齒條(8)的一端設有第二驅動齒條(15)，所述第二驅動齒條(15)靠近連接件(3)的一端固定連接有第二移動件(16)，且所述第二驅動齒條(15)和第一驅動齒條(8)與驅動齒輪(7)均為嚙合連接。

5.根據權利要求4所述的一種膠裝機排廢機構，其特征在于：所述第一移動件(9)和第二移動件(16)靠近連接件(3)的一端均設有第二滑動件(17)，且所述第一移動件(9)和第二移動件(16)與第二滑動件(17)均為滑動連接，所述第二滑動件(17)與連接件(3)為固定連接。

6.根據權利要求1所述的一種膠裝機排廢機構，其特征在于：所述第一傳送帶(2)靠近第二傳送帶(11)的一端設有導向板(18)，所述導向板(18)的內部轉動連接有多組導向軸，所述第一傳送帶(2)的頂部設有多組限位板(19)，所述限位板(19)靠近第一傳送帶(2)的一端設有測厚傳感器(20)。

技術總結
本技術涉及膠裝機技術領域，具體涉及一種膠裝機排廢機構，包括膠裝機主體，所述膠裝機主體的內部設有第一傳送帶，所述第一傳送帶的外側設有連接件，所述連接件的內部滑動連接有移動塊，所述移動塊的內部螺紋連接有驅動螺桿，且所述移動塊的外側固定連接有固定件，所述固定件的內部轉動連接有驅動齒輪，所述連接件的外側且靠近驅動齒輪的一端設有第一驅動齒條，所述第一驅動齒條靠近連接件的一端固定連接有第一移動件，所述第一移動件靠近第一傳送帶的一端固定連接有推動塊，所述膠裝機主體的外側且靠近第一傳送帶的一端設有第二傳送帶，與現有的膠裝機相比較，本技術通過設計能夠提高膠裝機的整體實用性。

技術研發人員：王甲輝,生淑杰,王棵鋒,孫禮金
受保護的技術使用者：青島海闊萬通電子產品有限公司
技術研發日：20240308
技術公布日：2025/3/20
