本揭示內容涉及一種閱讀器整合裝置。

背景技術：

1、為了避免實體書籍體積大且重量重的問題，閱讀器(e-reader)因?qū)ｉT用于顯示以書籍、雜志、報紙和其他印刷品為來源的書面材料，為近年來取代實體書籍的解決方案。

2、因閱讀器的顯示原理，與電腦及手機的成像技術不同，閱讀器采用的顯示技術與傳統紙張一樣靠自然光或燈光反射而供讀取屏幕上的顯示內容，而接近紙本的閱讀體驗，相較于手機、平板電腦，更適合長時間閱讀。

3、然而，在需要應用大尺寸閱讀器的場合(如校園中學生上課所使用的閱讀器)中，使用者在攜帶閱讀器出門時，除了存在背包重量過重而導致學童骨胳發展問題之外，也有摔毀電子閱讀器的風險。

4、有鑒于此，設計一種閱讀器整合裝置，遂成相關業者面臨的一項重要課題。

技術實現思路

1、本揭示內容的目的在于提供一種閱讀器整合裝置，其通過將顯示模塊整合于現有的裝置上，能夠避免攜帶閱讀器重量過重的問題與閱讀器移動時摔毀的風險。

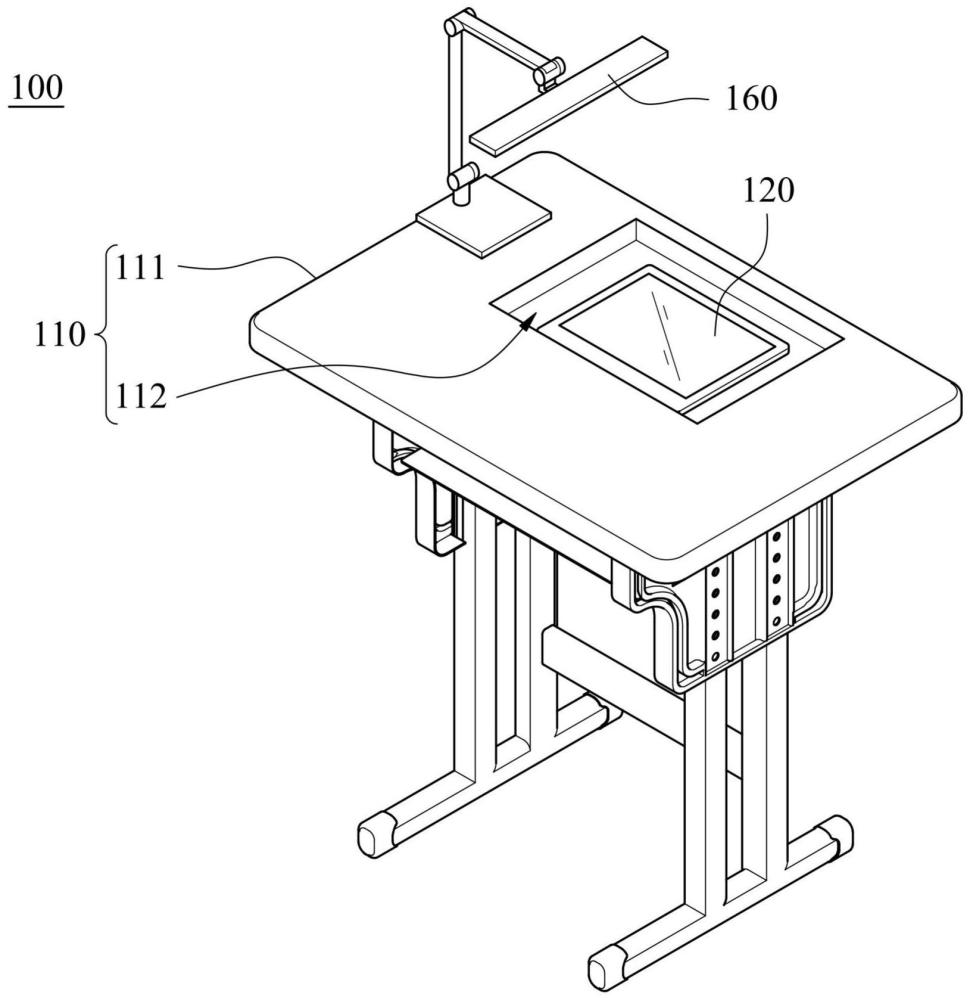

2、依據本揭示內容的結構實施方式的一實施方式提供一種閱讀器整合裝置，包含一本體、一顯示模塊、一控制模塊以及一通信模塊。本體包含一表面及一容置槽，容置槽設置于表面的下端部。顯示模塊設置于容置槽內，并用以顯示一顯示數據?？刂颇K電性連接顯示模塊，并用以控制顯示模塊顯示此顯示數據。通信模塊電性連接控制模塊，并用以接收顯示數據。

3、前述實施方式的其他實施例如下：閱讀器整合裝置還包含一調整件。調整件設置于容置槽內，并用以使顯示模塊相對表面傾斜并自容置槽中伸出。

4、前述實施方式的其他實施例如下：閱讀器整合裝置還包含一夾持件。夾持件經由一萬向接頭連接調整件，并用以夾持顯示模塊。

5、前述實施方式的其他實施例如下：閱讀器整合裝置還包含至少一外部光源。外部光源朝向顯示模塊投射一光線。

6、前述實施方式的其他實施例如下：通信模塊包含一無線通信單元及一數據接口。無線通信單元電性連接控制模塊。數據接口電性連接控制模塊。

7、前述實施方式的其他實施例如下：無線通信單元包含藍牙無線通信模塊、wi-fi無線通信模塊、wimax無線通信模塊、zigbee無線通信模塊、第四代移動通信技術或第五代移動通信技術。數據接口包含usb接口及type?c接口。

8、前述實施方式的其他實施例如下：顯示模塊平行于表面。

9、前述實施方式的其他實施例如下：閱讀器整合裝置還包含一蓋板。蓋板樞設于表面及容置槽之間，并用以封閉容置槽。

10、前述實施方式的其他實施例如下：顯示模塊為膽固醇液晶觸控電子紙閱讀器。

11、前述實施方式的其他實施例如下：本體可為書桌、書架或譜架。

技術特征：

1.一種閱讀器整合裝置，其特征在于，包含：

2.如權利要求1所述的閱讀器整合裝置，其特征在于，還包含：

3.如權利要求2所述的閱讀器整合裝置，其特征在于，還包含：

4.如權利要求1所述的閱讀器整合裝置，其特征在于，還包含：

5.如權利要求1所述的閱讀器整合裝置，其特征在于，該通信模塊包含：

6.如權利要求5所述的閱讀器整合裝置，其特征在于，

7.如權利要求1所述的閱讀器整合裝置，其特征在于，該顯示模塊平行于該表面。

8.如權利要求1所述的閱讀器整合裝置，其特征在于，還包含：

9.如權利要求1所述的閱讀器整合裝置，其特征在于，該顯示模塊為膽固醇液晶觸控電子紙閱讀器。

10.如權利要求1所述的閱讀器整合裝置，其特征在于，該本體可為書桌、書架或譜架。

技術總結
本揭示內容提供一種閱讀器整合裝置，包含一本體、一顯示模塊、一控制模塊以及一通信模塊。本體包含一表面及一容置槽，容置槽開設于表面。顯示模塊設置于容置槽內且平行于表面，并用以顯示一顯示數據。控制模塊電性連接顯示模塊，并用以控制顯示模塊顯示此顯示數據。通信模塊電性連接控制模塊，并用以接收顯示數據。借此，避免攜帶閱讀器移動時重量過重的問題與閱讀器摔毀的風險。

技術研發人員：林厚亨,廖奇璋
受保護的技術使用者：虹彩光電股份有限公司
技術研發日：20240507
技術公布日：2025/4/28
