本技術涉及教學用具，具體為戲劇化數元思維演繹卡。

背景技術：

1、數元思維是一種將現實世界問題整體、動態抽象為數學模型再進行數學分析和求解的思維方式，為了更好展現和教學一般會采用戲劇化的卡片，來更好的演繹需要表達的想法；

2、現有的演繹卡大多是通過木質或者塑料制成的卡片，不方便進行收納使用，并且在使用的過程中容易造成操作塊遺失，使用起來較為不便，針對上述問題，發明人提出戲劇化數元思維演繹卡用于解決上述問題。

技術實現思路

1、為了解決卡片不便收納且容易遺失的問題；本實用新型的目的在于提供戲劇化數元思維演繹卡。

2、為解決上述技術問題，本實用新型采用如下技術方案：戲劇化數元思維演繹卡，包括第一操作板和第二操作板，所述第一操作板和第二操作板相對的一側設置有合頁，所述第一操作板的一側開設有呈矩形陣列分布的堆放槽，所述堆放槽的內部活動堆放有演繹卡片，所述演繹卡片的底端固定設有第一磁吸片，所述第二操作板的頂端固定設有展示板，所述第一磁吸片與所述展示板配合使用，展示板為鐵片結構，通過將演繹卡片放置到展示板上，并通過第一磁吸片吸附在展示板上，通過演繹卡片的組合來演示數元思維需要表達的想法，再將演繹卡片放入到堆放槽內進行收納，這樣可以避免演繹卡片散亂容易丟失的情況。

3、優選地，所述第一操作板遠離第二操作板的一側固定設有對稱分布的支撐板，所述支撐板遠離第一操作板的一端固定設有卡塊，所述第二操作板遠離第一操作板的一側固定設有對稱分布的固定板，所述固定板遠離第二操作板的一側開設有對稱分布的限位槽，所述卡塊與所述限位槽配合使用，支撐板為彈性結構，可發生彈性形變，通過固定板對卡塊斜面的擠壓力，使支撐板發送彈性形變，通過支撐板帶動卡塊卡入限位槽內對第一操作板和第二操作板固定。

4、優選地，所述第一操作板靠近堆放槽的一側開設有對稱分布的定位柱，所述第二操作板的一側開設有對稱分布的定位槽，所述定位槽與所述定位柱配合使用，通過定位柱卡入定位槽內將第一操作板和第二操作板對齊。

5、優選地，所述第一操作板的頂端固定設有呈矩形陣列分布的第一凹槽，所述第一凹槽分別與兩個所述堆放槽連通，通過第一凹槽將演繹卡片從堆放槽內取出。

6、優選地，所述第二操作板的頂端固定設有并排分布的放置槽，所述放置槽的內部活動堆放有輔助卡片，通過放置槽可以方便收納輔助卡片

7、優選地，所述第二操作板的頂端開設有并排分布的第二凹槽，所述第二凹槽分別與所述放置槽連通，通過第二凹槽將輔助卡片從放置槽內取出。

8、優選地，所輔助卡片的底端固定設有第二磁吸片，通過第二磁吸片可以方便將輔助卡片吸附在展示板上。

9、優選地，所述第一操作板和第二操作板遠離合頁的一側均固定設有把手，通過把手可以方便移動操作板。

10、與現有技術相比，本實用新型的有益效果在于：

11、通過將演繹卡片放置到展示板上，并通過第一磁吸片吸附在展示板上，通過演繹卡片的組合來演示數元思維需要表達的想法，再將演繹卡片放入到堆放槽內進行收納，這樣可以避免演繹卡片散亂容易丟失的情況，從而達到方便收納的目的。

技術特征：

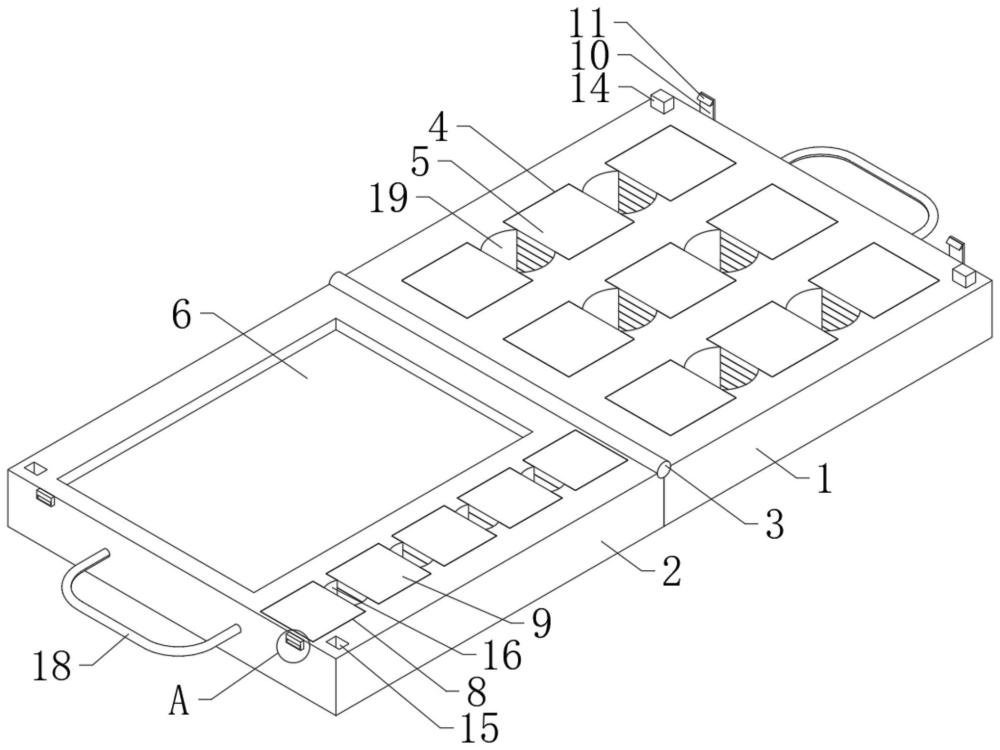

1.戲劇化數元思維演繹卡，包括第一操作板(1)和第二操作板(2)，其特征在于：所述第一操作板(1)和第二操作板(2)相對的一側設置有合頁(3)，所述第一操作板(1)的一側開設有呈矩形陣列分布的堆放槽(4)，所述堆放槽(4)的內部活動堆放有演繹卡片(5)，所述演繹卡片(5)的底端固定設有第一磁吸片(7)，所述第二操作板(2)的頂端固定設有展示板(6)，所述第一磁吸片(7)與所述展示板(6)配合使用。

2.如權利要求1所述的戲劇化數元思維演繹卡，其特征在于，所述第一操作板(1)遠離第二操作板(2)的一側固定設有對稱分布的支撐板(10)，所述支撐板(10)遠離第一操作板(1)的一端固定設有卡塊(11)，所述第二操作板(2)遠離第一操作板(1)的一側固定設有對稱分布的固定板(12)，所述固定板(12)遠離第二操作板(2)的一側開設有對稱分布的限位槽(13)，所述卡塊(11)與所述限位槽(13)配合使用。

3.如權利要求1所述的戲劇化數元思維演繹卡，其特征在于，所述第一操作板(1)靠近堆放槽(4)的一側開設有對稱分布的定位柱(14)，所述第二操作板(2)的一側開設有對稱分布的定位槽(15)，所述定位槽(15)與所述定位柱(14)配合使用。

4.如權利要求1所述的戲劇化數元思維演繹卡，其特征在于，所述第一操作板(1)的頂端固定設有呈矩形陣列分布的第一凹槽(19)，所述第一凹槽(19)分別與兩個所述堆放槽(4)連通。

5.如權利要求1所述的戲劇化數元思維演繹卡，其特征在于，所述第二操作板(2)的頂端固定設有并排分布的放置槽(8)，所述放置槽(8)的內部活動堆放有輔助卡片(9)。

6.如權利要求5所述的戲劇化數元思維演繹卡，其特征在于，所述第二操作板(2)的頂端開設有并排分布的第二凹槽(16)，所述第二凹槽(16)分別與所述放置槽(8)連通。

7.如權利要求5所述的戲劇化數元思維演繹卡，其特征在于，所輔助卡片(9)的底端固定設有第二磁吸片(17)。

8.如權利要求1所述的戲劇化數元思維演繹卡，其特征在于，所述第一操作板(1)和第二操作板(2)遠離合頁(3)的一側均固定設有把手(18)。

技術總結
本技術公開了戲劇化數元思維演繹卡，涉及教學用具技術領域；而本技術包括第一操作板和第二操作板，第一操作板和第二操作板相對的一側設置有合頁，第一操作板的一側開設有呈矩形陣列分布的堆放槽，堆放槽的內部活動堆放有演繹卡片，演繹卡片的底端固定設有第一磁吸片，第二操作板的頂端固定設有展示板，第一操作板靠近堆放槽的一側開設有對稱分布的定位柱，第二操作板的一側開設有對稱分布的定位槽；通過將演繹卡片放置到展示板上，并通過第一磁吸片吸附在展示板上，通過演繹卡片的組合來演示數元思維需要表達的想法，再將演繹卡片放入到堆放槽內進行收納，這樣可以避免演繹卡片散亂容易丟失的情況，從而達到方便收納的目的。

技術研發人員：徐明義
受保護的技術使用者：山東數元教育科技有限公司
技術研發日：20240219
技術公布日：2025/4/28
