本技術涉及一種顯示裝置。

背景技術：

1、例如，在專利文獻1中記載了一種被搭載于車輛的前圍板上的顯示裝置，該顯示裝置具有：顯示部，其顯示圖像；以及金屬制的外殼，其收容顯示部。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特開2019-148723號公報

技術實現思路

1、要解決的課題

2、在專利文獻1所記載的顯示裝置中，如果使金屬制的外殼從前圍板露出則溫度變高，有可能給誤觸碰到外殼的用戶帶來不適感。

3、本實用新型是鑒于上述情況而作出的，其目的在于，提供一種能夠抑制從前圍板露出的部分的高溫化的顯示裝置。

4、用于解決課題的手段

5、為了實現上述目的，本實用新型所涉及的顯示裝置具有：

6、顯示部，其具有從車輛的前圍板露出的顯示面，該顯示部在所述顯示面顯示圖像；

7、電路基板，其位于所述前圍板中；以及

8、支承體，其具有位于所述前圍板中、從上方覆蓋所述電路基板的蓋部；和相對于所述蓋部向上方立起的立壁部，該支承體通過所述立壁部對所述顯示部進行支承，

9、所述立壁部具有一體成型的金屬部和樹脂部，

10、所述蓋部由金屬形成，該蓋部與所述立壁部的所述金屬部呈一體，

11、所述立壁部中的從所述前圍板露出的部分由所述樹脂部形成。

12、實用新型效果

13、根據本實用新型，能夠抑制從前圍板露出的部分的高溫化。

技術特征：

1.一種顯示裝置，其特征在于，

2.根據權利要求1所述的顯示裝置，其特征在于，

3.根據權利要求1或2所述的顯示裝置，其特征在于，

技術總結

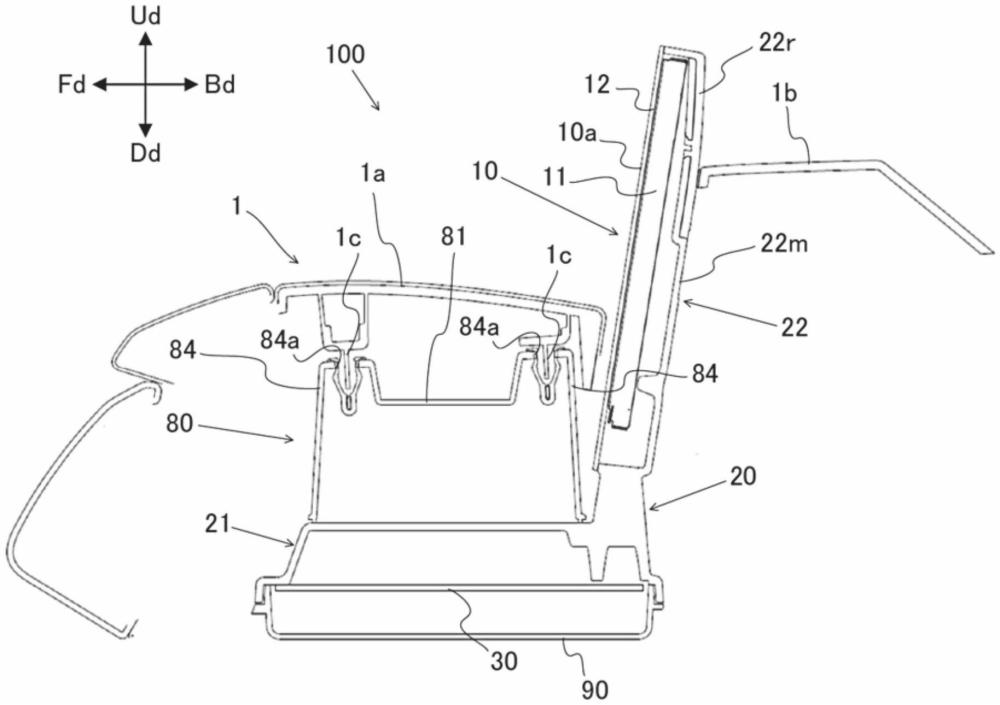

本技術提供一種顯示裝置。顯示裝置(100)具有顯示部(10)、電路基板(30)及支承體(20)。顯示部(10)具有從車輛的前圍板(1)露出的顯示面(10a)，在顯示面(10a)上顯示圖像。支承體(20)具有相對于從上方覆蓋電路基板(30)的蓋部(21)向上方立起的立壁部(22)，該支承體(20)通過立壁部(22)對顯示部(10)進行支承。立壁部(22)具有一體成型的金屬部(22m)和樹脂部(22r)。蓋部(21)由金屬形成，該蓋部(21)與立壁部(22)的金屬部(22m)呈一體。立壁部(22)中的從前圍板(1)露出的部分由樹脂部(22r)形成。根據本技術的顯示裝置，能夠抑制從前圍板露出的部分的高溫化。

技術研發人員：倉品光,赤川祐太
受保護的技術使用者：日本精機株式會社
技術研發日：20240614
技術公布日：2025/4/28
