本發明涉及日夜切換鏡頭，尤其涉及一種日夜切換微弱光成像鏡頭及電子設備。

背景技術：

1、通常自然界中只有400-700nm的可見光波段才能被人眼識別。在夜晚等昏暗環境下，此時人眼觀察目標存在各種限制，因此需要通過微光夜視儀可大大延伸光譜探測范圍。從而觀測除了可見光以外的近紅外輻射信息。然而目前常規的微光夜視鏡頭存在如下至少一個缺點：

2、1)現有的微光夜視鏡頭，通常不帶有濾光片，300-400nm紫邊波長和

3、650nm-1000nm的波長的光線容易進入系統，容易造成圖像偏色，出現紫光和紅光干擾。采用雙波峰濾光片，在白天容易產生紅光現象；

4、2)現有的微光夜視鏡頭，后截距短，無法騰出更多的空間放置icr濾光片；

5、3)現有的微光夜視鏡頭無法滿足特定厚度的濾光片、保護片使用要求，過厚的濾光片和保護片，容易產生場曲，成像質量變差現象；

6、4)現有的微光夜視鏡頭，生產成本高，價格昂貴。

技術實現思路

1、有鑒于此，本發明的目的在于提出一種日夜切換微弱光成像鏡頭及電子設備。該鏡頭能夠至少解決一個背景技術中所提及的技術缺點。

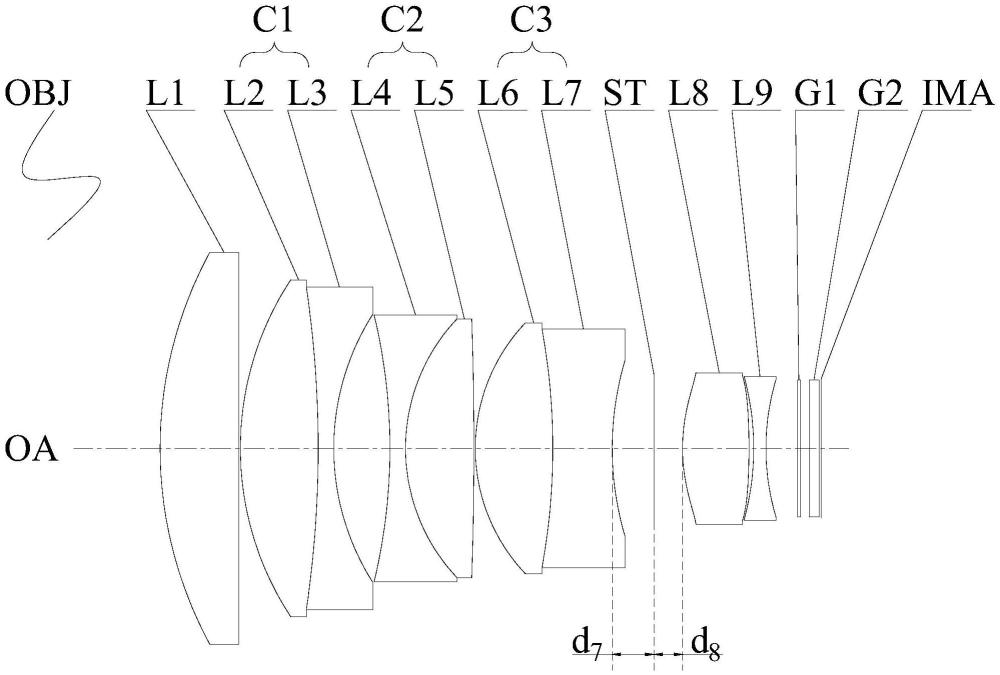

2、根據本發明的一個方面，提供一種日夜切換微弱光成像鏡頭，由物側至像側依序?yàn)榈谝煌哥R、第二透鏡、第三透鏡、第四透鏡、第五透鏡、第六透鏡、第七透鏡、光闌、第八透鏡、第九透鏡、濾光片及保護片；

3、該第一透鏡具正屈光度，物側面為凸面；

4、該第二透鏡具正屈光度，物側面為凸面，像側面為凸面；

5、該第三透鏡具負屈光度，物側面為凹面，像側面為凹面；

6、該第四透鏡具負屈光度，物側面為凹面，像側面為凹面；

7、該第五透鏡具正屈光度，物側面為凸面，像側面為凸面；

8、該第六透鏡具正屈光度，物側面為凸面，像側面為凸面；

9、該第七透鏡具負屈光度，物側面為凹面，像側面為凹面；

10、該第八透鏡具正屈光度，物側面為凸面，像側面為凸面；

11、該第九透鏡具負屈光度，物側面為凹面，像側面為凹面；

12、所述第二透鏡像側面與所述第三透鏡物側面相互膠合為第一膠合透鏡；

13、所述第四透鏡像側面與所述第五透鏡物側面相互膠合為第二膠合透鏡；

14、所述第六透鏡像側面與所述第七透鏡物側面相互膠合為第三膠合透鏡；

15、所述濾光片采用icr雙濾光片切換器，該切換器安裝有等厚的可見光濾光片以及紅外光濾光片；

16、所述鏡頭滿足如下條件式：

17、0.1<bfl/y<1.2

18、式中，bfl為所述鏡頭的光學后焦，y為所述鏡頭的成像面在像面的半像高。

19、在上述技術方案中，通過采用等厚icr濾光片切換方案，使用了兩片等厚濾光片。針對不同的工作波長進行鍍膜。白天使用可見光，采用ir?glass鍍膜工藝，對700～1050nm波長的光線進行截止，晚上使用可見和紅外光，采用ar?glass鍍膜工藝420～1100nm波長光線進行增透。可以有效的改善和提高使用效果，使得白天使用時可以避免紅外光的影響，防止白天使用時產生偏紅紫色。在夜間使用，可見光和微弱的近紅外光均可透過，充分利用夜晚微弱的光線。同時通過控制光學系統的后截距，較長的后截距空間可以很好的適配日夜切換的icr濾光片，以及將最后一片鏡片進行挖臺階處理，增加鏡框到像面的距離，滿足icr濾光片和相機的空間要求，防止鏡頭后端各個部件相互干涉。常規設計鏡片凹面做整平面，透鏡整平面直接乘靠在鏡框上。為了給后部騰出更多的空間，對鏡片進行挖臺階，如此鏡框的乘靠面可以往左移動，后部空間變大。

20、在一些實施例中，所述第八透鏡采用非球面透鏡，且采用低熔點玻璃。

21、在上述技術方案中，通過采用非曲面鏡片，減小光學系統總長和外形尺寸，實現小型化要求。降低光學系統的敏感度，提高光學系統良率，降低光學制造加工成本。

22、在一些實施例中，所述鏡頭滿足如下條件式：

23、6<ttl/y<10；2.8<f/y<7.6

24、式中，ttl為所述鏡頭的光學總長，f為所述鏡頭的焦距。

25、在上述技術方案中，上述條件式使得鏡頭具有總長短，像面大的光學性能。

26、在一些實施例中，所述鏡頭滿足如下條件式：

27、25<r01<60；|r02|>100；5mm<t1<14mm

28、-50<r15<-15；10<r16<60；0.4mm<t15<6mm

29、式中，r01為所述第一透鏡物側面的曲率半徑，r02為所述第一透鏡像側面的曲率半徑，t1為所述第一透鏡的中心厚度，r15為第九透鏡物側面的曲率半徑，r16為所述第九透鏡像側面的曲率半徑，t15為所述第九透鏡的中心厚度。

30、在上述技術方案中，通過控制鏡片的曲線半徑和芯厚，實現光學系統的剩余球差最小，光學系統的彌散斑數值小且光斑呈圓形，從而提高光學系統的分辨率。

31、在一些實施例中，所述鏡頭滿足如下條件式：

32、1.0<|f2/f3|<2.6；7<t3+t4<14

33、式中，f2為所述第二透鏡的焦距，f3為所述第三透鏡的焦距，t3為所述第二透鏡的中心厚度，t4為所述第三透鏡的中心厚度。

34、在上述技術方案中，通過光焦度分配校正光學系統的球差。

35、在一些實施例中，所述鏡頭滿足如下條件式：

36、6<d7+d8<14

37、式中，d7為光闌至第七透鏡像側面中心位置的距離，d8為光闌至第八透鏡物側面中心位置的距離。

38、在上述技術方案中，通過控制光闌與前后透鏡的位置，便于安裝光闌部件。

39、在一些實施例中，所述鏡頭滿足如下條件式：

40、|vd4-vd5|<5

41、式中，vd4為所述第四透鏡的阿貝數，vd5為所述第五透鏡的阿貝數。

42、在上述技術方案中，上述條件式可以有效的校正系統的剩余球差。

43、在一些實施例中，所述鏡頭滿足如下條件式：

44、0.15mm＜tg1＜0.8mm；0.2mm＜tg2＜2.3mm

45、式中，tg1為所述濾光片的厚度，tg2為所述保護片的厚度。

46、在上述技術方案中，加入濾光片的厚度和保護片的厚度優化光學系統的場曲，實現高像質的輸出。

47、根據本發明的另一個方面，提供一種電子設備，根據上述的一種日夜切換微弱光成像鏡頭；以及

48、圖像傳感器，其被配置為接收所述日夜切換微弱光成像鏡頭所形成的圖像。

49、在上述技術方案中，該電子設備的優點依賴于日夜切換微弱光成像鏡頭，此處不再展開說明。
