本技術涉及汽車顯示屏，具體涉及一種防塵防水汽防漏光車載顯示屏模組。

背景技術：

1、隨著汽車產業向“電動化、科技化、智能化、網聯化、共享化”方向發展，車載顯示屏作為“人車交互”的重要接口，在汽車上大量應用。車載顯示屏作為一個復雜的電子產品，其設計壽命需要與整車壽命相匹配才能滿足駕乘人員的需求。當前影響車載顯示屏設計壽命一般為5-10年。影響車載顯示屏的重要因素是水汽和粉塵。目前市場上車載顯示屏，沒有做專門的防水汽防塵設計，產品設計壽命較短。為解決以上問題，本實用新型提供了一種防塵防水汽防漏光的車載顯示屏模組方案?？梢蕴岣哕囕d顯示屏的防水汽防塵能力，從而提高其壽命。同時，本方案結構巧妙成本較低，具有較高的市場競爭力。

技術實現思路

1、針對上述現有技術存在的問題，本實用新型提供一種防塵防水汽防漏光車載顯示屏模組，實現通過對顯示屏模組結構的改進，實現顯示屏模組達到防水汽防塵的能力，以提高顯示屏模組的使用壽命。且該結構方案簡單，成本低，生產效率高，有較高的市場競爭力。

2、為了實現上述目的，本實用新型通過以下技術方案實現：一種防塵防水汽防漏光車載顯示屏模組，包括lens蓋板、oca/ocr光學膠、fog顯示屏、結構膠、背光源組件，lens蓋板與fog顯示屏通過oca/ocr光學膠貼合在一起，lens蓋板與背光源組件通過結構膠粘貼在一起，粘貼后，lens蓋板、結構膠、背光源組件形成一起封閉的盒體，oca/ocr光學膠及fog顯示屏在盒體內，fog顯示屏的撓性線路板外露，lens蓋板上背面周邊設置絲印油墨-，結構膠粘貼在lens蓋板的絲印油墨-的背面。

3、優選的，lens蓋板中心區域為開窗va區域，oca/ocr光學膠尺寸大于lens蓋板的開窗va區域。

4、優選的，oca/ocr光學膠與fog顯示屏的玻璃板粘貼，貼合以開窗va區域?qū)χ袑ξ弧?/p>

5、優選的，結構膠采用不透光材質，結構膠布施應完整封閉。

6、優選的，結構膠與撓性線路板上的鐵氟龍膠帶粘貼。

7、優選的，背光源組件設有撓性線路板的出口。

8、優選的，背光源組件設有撓性線路板的的過孔，過孔用遮光膠帶封堵。

9、綜上，本實用新型提供一種防塵防水汽防漏光車載顯示屏模組，由lens蓋板、oca/ocr光學膠、fog顯示屏、結構膠、背光源組組成，模組通過結構膠封閉密封防水汽防塵，模組中的fog顯示屏有撓性線路板,上面貼附鐵氟龍膠帶，背光源組件須密封，其撓性線路板的出口須粘貼遮光膠帶封堵。

10、本實用新型實現防水汽防塵，保護核心零件fog顯示屏1不受水汽粉塵腐蝕、工作壽命長、環境耐受性強?？稍趷毫庸r下工作、不需要使用模組常用的泡棉膠帶，成本較低、方便拆解返工、方便自動化生產，生產效率高。

技術特征：

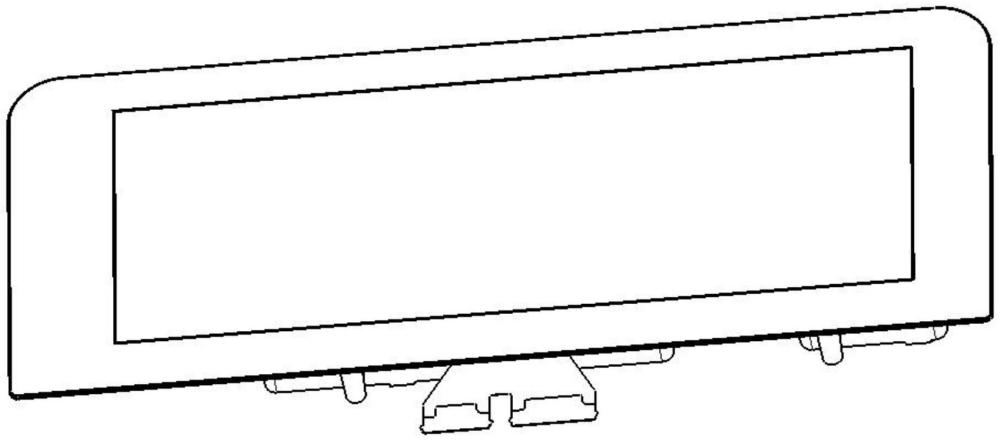

1.一種防塵防水汽防漏光車載顯示屏模組，其特征在于，包括lens蓋板(1)、oca/ocr光學膠(2)、fog顯示屏(3)、結構膠(4)、背光源組件(5)，lens蓋板(1)與fog顯示屏(3)通過oca/ocr光學膠(2)貼合在一起，lens蓋板(1)與背光源組件(5)通過結構膠(4)粘貼在一起，粘貼后，lens蓋板(1)、結構膠(4)、背光源組件(5)形成一起封閉的盒體，oca/ocr光學膠(2)及fog顯示屏(3)在盒體內，fog顯示屏(3)的撓性線路板(3-2)外露，lens蓋板(1)上背面周邊設置絲印油墨(1-2)，結構膠(4)粘貼在lens蓋板(1)的絲印油墨(1-2)的背面。

2.根據權利要求1所述的一種防塵防水汽防漏光車載顯示屏模組，其特征在于，lens蓋板(1)中心區域為開窗va區域(1-1)，oca/ocr光學膠(2)尺寸大于lens蓋板(1)的開窗va區域(1-1)。

3.根據權利要求1所述的一種防塵防水汽防漏光車載顯示屏模組，其特征在于，oca/ocr光學膠(2)與fog顯示屏(3)的玻璃板(3-1)粘貼，貼合以開窗va區域(1-1)對中對位。

4.根據權利要求1所述的一種防塵防水汽防漏光車載顯示屏模組，其特征在于，結構膠(4)采用不透光材質，結構膠(4)布施應完整封閉。

5.根據權利要求1所述的一種防塵防水汽防漏光車載顯示屏模組，其特征在于，結構膠(4)與撓性線路板(3-2)上的鐵氟龍膠帶(3-3)粘貼。

6.根據權利要求1所述的一種防塵防水汽防漏光車載顯示屏模組，其特征在于，背光源組件(5)設有撓性線路板(3-2)的出口(5-1)。

7.根據權利要求1所述的一種防塵防水汽防漏光車載顯示屏模組，其特征在于，背光源組件(5)設有背光源撓性線路板(5-2)的過孔，過孔用遮光膠帶(5-3)封堵。

技術總結
本技術公開了一種防塵防水汽防漏光車載顯示屏模組，包括LENS蓋板、OCA/OCR光學膠、FOG顯示屏、結構膠、背光源組件，LENS蓋板與FOG顯示屏通過OCA/OCR光學膠貼合在一起，LENS蓋板與背光源組件通過結構膠粘貼在一起，粘貼后，LENS蓋板、結構膠、背光源組件形成一起封閉的盒體，OCA/OCR光學膠及FOG顯示屏在盒體內，F(xiàn)OG顯示屏的撓性線路板外露，LENS蓋板上背面周邊設置絲印油墨?，結構膠粘貼在LENS蓋板的絲印油墨?的背面，本技術實現防水汽防塵，保護核心零件FOG顯示屏1不受水汽粉塵腐蝕、工作壽命長、環境耐受性強。可在惡劣工況下工作、不需要使用模組常用的泡棉膠帶，成本較低、方便拆解返工、方便自動化生產，生產效率高。

技術研發人員：吳超,朱瑞寶,時樂,周偉,張福,陳煦,李展行,王允,王自強
受保護的技術使用者：博昇科技（滁州）有限公司
技術研發日：20240621
技術公布日：2025/4/28
