本技術涉及教育教學，具體為一種演示黑板。

背景技術：

1、在教育領域，外語教學尤為重要，尤其在全球化的今天，然而傳統的教學方式通常依賴教師的口頭講解和黑板書寫，這就需要用到演示黑板，但演示黑板并非特指黑色的板面，傳統意義上講是它是一個可以反復書寫的平面，板面堅硬，多用于教學，在英語教學中，教師往往需要借助演示黑板書寫板書進行單詞教學。

2、經檢索，專利號為201922236882.2，名稱為一種俄語教學用演示黑板的新型實用，包括支撐板及支撐板兩側的側板，側板與支撐板鉸接，側板表面設有兩個豎直排列的小黑板，兩個所述小黑板分別設有側板凸起塊，所述側板凸起塊設有可拆卸的黑板擦，所述黑板擦與所述側板凸起塊滑動連接，所述支撐板表面設有左黑板及右黑板，所述左黑板固定于所述支撐板表面。

3、通過研究分析發現，該新型實用雖然可以轉動裝置面上的角度和提高裝置的高度，更便于教學，滿足不同的需求，但是在實際使用過程中，在演示黑板上進行書寫后需要對演示黑板進行清潔時，教師在使用板擦擦除大面積板書時需要多次擦拭，耗時過長，影響上課質量，且板擦擦除板書時粉筆灰飛揚，污染環境，而粉筆灰也容易被人吸入體內影響健康，從而影響整個教學環境。

技術實現思路

1、本實用新型的目的在于提供一種演示黑板，以解決上述背景技術中提出板擦擦除板書時粉筆灰飛揚污染環境且擦拭次數過多耗時過長的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種演示黑板，包括黑板主體，所述黑板主體的左端固定連接有防護機構，所述黑板主體的下端固定連接有支撐柱，所述支撐柱的下端固定連接有底座，所述底座的下端固定連接有制動輪。

3、所述防護機構包括轉桿，所述轉桿固定連接在黑板主體的左端，所述轉桿的外壁通過軸承活動連接有保護殼，所述黑板主體的前端開設有滑槽，所述滑槽內壁滑動連接有滑塊，所述滑塊的前端固定連接有l型連接桿，所述l型連接桿的下方設置有更換組件，所述保護殼的前端開設有活動槽。

4、優選的，所述黑板主體下端開設有固定槽，所述固定槽內壁下端固定連接有彈簧，所述彈簧固定連接有擋塊。

5、優選的，所述黑板主體的前端開設有t型槽，所述t型槽內壁滑動連接有t型塊，所述t型塊的前端固定連接有存放盒。

6、優選的，所述保護殼的后端固定連接有限位塊，所述限位塊外壁固定連接有膠圈。

7、優選的，所述黑板主體的前端開設有限位槽，所述膠圈外壁與所述限位槽內壁相適配。

8、優選的，所述更換組件包括螺紋塊，所述螺紋塊通過軸承活動連接在連接桿下端，所述螺紋塊外壁螺紋連接有螺紋管，所述螺紋管的外壁設置有擦拭布。

9、優選的，所述螺紋管的外壁通過軸承活動連接有撥塊，所述撥塊活動連接在活動槽內壁。

10、與現有技術相比，本實用新型的有益效果是：

11、1、該演示黑板，通過使用其保護殼、滑塊、擦拭布、存放盒等零件搭配使用，使得保護殼可以進行轉動，使其在進行擦拭時可以通過保護殼將飛揚的粉筆灰罩在保護殼內，防止溢出被人體吸入影響健康，其次可以通過撥動撥塊，使得撥塊直接將擦拭布進行平移，不必多次擦拭就可以完成清潔。

12、2、該演示黑板，通過使用其更換組件，通過使用其螺紋塊、螺紋管和擦拭布等零件，使得通過轉動螺紋塊，使得螺紋塊可以脫離螺紋管內，使其可以將擦拭布進行更換，使得黑板擦拭的更加干凈。

技術特征：

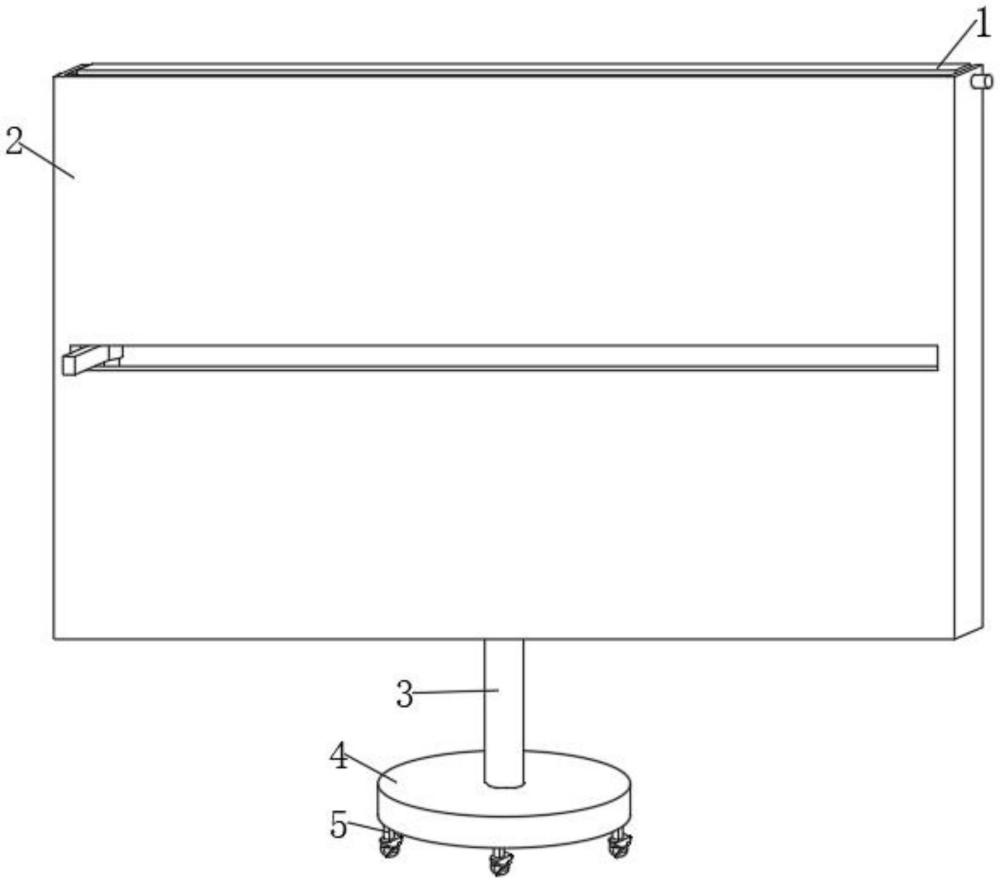

1.一種演示黑板，包括黑板主體(1)，其特征在于：所述黑板主體(1)的左端固定連接有防護機構(2)，所述黑板主體(1)的下端固定連接有支撐柱(3)，所述支撐柱(3)的下端固定連接有底座(4)，所述底座(4)的下端固定連接有制動輪(5)；

2.根據權利要求1所述的一種演示黑板，其特征在于：所述黑板主體(1)下端開設有固定槽(208)，所述固定槽(208)內壁下端固定連接有彈簧(209)，所述彈簧(209)固定連接有擋塊(210)。

3.根據權利要求2所述的一種演示黑板，其特征在于：所述黑板主體(1)的前端開設有t型槽(211)，所述t型槽(211)內壁滑動連接有t型塊(212)，所述t型塊(212)的前端固定連接有存放盒(213)。

4.根據權利要求1所述的一種演示黑板，其特征在于：所述保護殼(202)的后端固定連接有限位塊(214)，所述限位塊(214)外壁固定連接有膠圈(215)。

5.根據權利要求4所述的一種演示黑板，其特征在于：所述黑板主體(1)的前端開設有限位槽(216)，所述膠圈(215)外壁與所述限位槽(216)內壁相適配。

6.根據權利要求1所述的一種演示黑板，其特征在于：所述更換組件(206)包括螺紋塊(2061)，所述螺紋塊(2061)通過軸承活動連接在連接桿下端，所述螺紋塊(2061)外壁螺紋連接有螺紋管(2062)，所述螺紋管(2062)的外壁設置有擦拭布(2063)。

7.根據權利要求6所述的一種演示黑板，其特征在于：所述螺紋管(2062)的外壁通過軸承活動連接有撥塊(2064)，所述撥塊(2064)活動連接在活動槽(207)內壁。

技術總結
本技術涉及教育教學技術領域，且公開了一種演示黑板，包括黑板主體，所述黑板主體的左端固定連接有防護機構，所述黑板主體的下端固定連接有支撐柱，所述支撐柱的下端固定連接有底座，所述底座的下端固定連接有制動輪；所述防護機構包括轉桿，所述轉桿固定連接在黑板主體的左端，所述轉桿的外壁通過軸承活動連接有保護殼。該演示黑板，通過使用其保護殼、滑塊、擦拭布、存放盒等零件搭配使用，使得保護殼可以進行轉動，使其在進行擦拭時可以通過保護殼將飛揚的粉筆灰罩在保護殼內，防止溢出被人體吸入影響健康，其次可以通過撥動撥塊，使得撥塊直接將擦拭布進行平移，不必多次擦拭就可以完成清潔。

技術研發人員：王少杰
受保護的技術使用者：遼寧科技學院
技術研發日：20240423
技術公布日：2025/4/28
