本申請涉及指引標牌的，尤其是涉及一種公園指引標牌。

背景技術：

1、指引標牌，也稱為指引類標識，其主要功能是引導人們找到特定的目的地或方向，這類標識通常用于景區、商場、機場、城市道路等場所，為游客、顧客、旅客和駕駛員等提供方向指引，確保他們能夠順利到達目的地。

2、但在實際應用中，公園內的樹木較多，一些樹木會分泌樹膠滴落在指引標牌上，對指引標牌上的文字和圖標形成遮擋，且影響美觀，而同一個安裝柱上指引標牌指引方向不同，若需要對指引標牌上的樹膠進行清理，需要轉換多個角度對指引標牌進行清理，導致對指引標牌的清潔不便。

3、因此，本領域技術人員提供了一種公園指引標牌，以解決上述背景技術中提出的問題。

技術實現思路

1、為了解決上述背景技術中提出的問題，本申請?zhí)峁┮环N公園指引標牌。

2、本申請?zhí)峁┑囊环N公園指引標牌采用如下的技術方案：

3、一種公園指引標牌，包括安裝組件，所述安裝組件上安裝有指引標牌組件，所述指引標牌組件包括安裝套和第三限位片，安裝套的外側活動連接有標牌本體,標牌本體的底端靠近安裝套的位置安裝有殼體,貫穿標牌本體且與殼體螺紋連接有固定螺絲,殼體內空腔的頂端固定連接有限位柱,限位柱的外側活動連接有移動片,移動片的底端固定連接有第一固定桿,第一固定桿的底端固定連接有第二固定桿，限位柱的外側且位于殼體與移動片之間的位置套設有彈簧,標牌本體的頂端且與第二固定桿位于同一豎直面上的位置開設有固定孔。

4、優選的，所述安裝組件包括安裝座,安裝座的頂端固定連接有旋轉件,旋轉件的頂端固定連接有安裝桿，安裝桿的外側套設有固定套，安裝桿的外側靠上部設置有環形排列的限位條,安裝桿的外側且位于限位條的下方固定連接有第二限位環,安裝桿的頂端螺紋連接有固定蓋。

5、優選的，所述安裝座的外側靠頂端設置有螺紋，安裝座的外側且位于螺紋的下方固定連接有第一限位環。

6、優選的，所述安裝套和第三限位片的內側均設置有配合限位條使用的卡槽，通過與限位條配合，可對安裝套和第三限位片進行安裝和限位。

7、優選的，所述第三限位片的外側有固定第一固定桿的缺口，第三限位片的外側不與第二固定桿進行接觸，在彈簧下壓移動片接觸殼體內空腔的底端時，第一固定桿的底端與第三限位片的底端齊平。

8、綜上所述，本申請包括以下有益技術效果：

9、1.第三限位片上的缺口配合第一固定桿可對標牌本體的安裝方向進行固定，推動移動片配合殼體、彈簧和限位柱帶動第一固定桿脫離第三限位片上的固定缺口，對標牌本體旋轉至與下方的標牌本體位于同一位置，將第二固定桿插入固定孔內進行固定，即可將多個標牌本體調整至位于同一位置，反向旋轉固定套與安裝座脫離，使安裝桿可通過旋轉件放倒，降低待清理面的高度。可將多個標牌本體調節至同一位置上，同時可將標牌本體的高度進行降低，便于對標牌本體進行清理，使清潔工人在清潔時，無需多次轉換位置，減少了勞動強度。

技術特征：

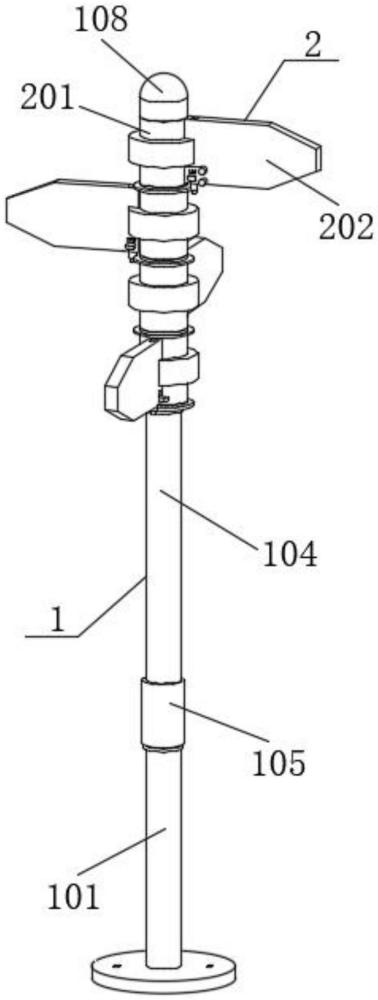

1.一種公園指引標牌，包括安裝組件(1)，所述安裝組件(1)上安裝有指引標牌組件(2)，其特征在于，所述指引標牌組件(2)包括安裝套(201)和第三限位片(211)，安裝套(201)的外側活動連接有標牌本體(202),標牌本體(202)的底端靠近安裝套(201)的位置安裝有殼體(204),貫穿標牌本體(202)且與殼體(204)螺紋連接有固定螺絲(205),殼體(204)內空腔的頂端固定連接有限位柱(210),限位柱(210)的外側活動連接有移動片(207),移動片(207)的底端固定連接有第一固定桿(208),第一固定桿(208)的底端固定連接有第二固定桿(209)，限位柱(210)的外側且位于殼體(204)與移動片(207)之間的位置套設有彈簧(206),標牌本體(202)的頂端且與第二固定桿(209)位于同一豎直面上的位置開設有固定孔(203)。

2.根據權利要求1所述的一種公園指引標牌，其特征在于：所述安裝組件(1)包括安裝座(101),安裝座(101)的頂端固定連接有旋轉件(103),旋轉件(103)的頂端固定連接有安裝桿(104)，安裝桿(104)的外側套設有固定套(105)，安裝桿(104)的外側靠上部設置有環形排列的限位條(106),安裝桿(104)的外側且位于限位條(106)的下方固定連接有第二限位環(107),安裝桿(104)的頂端螺紋連接有固定蓋(108)。

3.根據權利要求2所述的一種公園指引標牌，其特征在于：所述安裝座(101)的外側靠頂端設置有螺紋，安裝座(101)的外側且位于螺紋的下方固定連接有第一限位環(102)。

4.根據權利要求1所述的一種公園指引標牌，其特征在于：所述安裝套(201)和第三限位片(211)的內側均設置有配合限位條(106)使用的卡槽，通過與限位條(106)配合，可對安裝套(201)和第三限位片(211)進行安裝和限位。

5.根據權利要求1所述的一種公園指引標牌，其特征在于：所述第三限位片(211)的外側有固定第一固定桿(208)的缺口，第三限位片(211)的外側不與第二固定桿(209)進行接觸，在彈簧(206)下壓移動片(207)接觸殼體(204)內空腔的底端時，第一固定桿(208)的底端與第三限位片(211)的底端齊平。

技術總結
本申請涉及一種公園指引標牌，其包括安裝組件，所述安裝組件上安裝有指引標牌組件，所述指引標牌組件包括安裝套和第三限位片，安裝套的外側活動連接有標牌本體,標牌本體的底端靠近安裝套的位置安裝有殼體,貫穿標牌本體且與殼體螺紋連接有固定螺絲,殼體內空腔的頂端固定連接有限位柱,限位柱的外側活動連接有移動片,移動片的底端固定連接有第一固定桿,第一固定桿的底端固定連接有第二固定桿，限位柱的外側且位于殼體與移動片之間的位置套設有彈簧，本申請可將多個標牌本體調節至同一位置上，同時可將標牌本體的高度進行降低，便于對標牌本體進行清理，使清潔工人在清潔時，無需多次轉換位置，減少了勞動強度。

技術研發人員：陳超
受保護的技術使用者：合肥格隆環境藝術設計工程有限公司
技術研發日：20240701
技術公布日：2025/4/28
