本申請涉及廣告展示的，尤其是涉及一種廣告設計展示架。

背景技術：

1、廣告設計主要是通過對圖像、文字、色彩、版面等進行編輯，達到藝術創意設計的一種活動或過程，以表達廣告目的和意圖，隨著人們生活文化水平的提高，越來越多的商家通過廣告展示來推廣產品，而廣告設計也成為一個大火的項目，而相關的廣告設計展示設備也越來越多；

2、針對上述中的相關技術，發明人認為，現有在對廣告設計展示時，通常將設計海報固定在展示架上，但是現有的展示架僅能展示一張?zhí)囟ǖ膹V告，展示的廣告類型以及數量有限，而展示架不能根據需要將角度調整，因此在使用時具有局限性；

3、為解決上述問題，本申請中提出一種廣告設計展示架。

技術實現思路

1、為了解決現有的展示架僅能展示一張?zhí)囟ǖ膹V告，展示的廣告類型以及數量有限，而展示架不能根據需要將角度調整的問題，本申請?zhí)峁┤缦录夹g(shù)方案。

2、本申請?zhí)峁┑囊环N廣告設計展示架，包括底架，所述底架的上表面固定連接有第一轉動軸承，所述底架的上方分別設置有固定架和蓄電池，所述第一轉動軸承外圈的上表面與固定架的底面固定連接，所述固定架的內部設置有兩個展示板，所述固定架的內壁固定連接有兩個第二轉動軸承，兩個所述第二轉動軸承相互靠近的一側面均固定連接有固定桿，每個所述固定桿的外表面均與展示板的內壁固定連接，每個所述展示板的左側面均固定連接有顯示屏。

3、優選的，所述底架的底面固定連接有兩組輪架，每個所述輪架的內部均卡接有轉動輪。

4、優選的，所述底架的上表面固定連接有電池盒，所述電池盒的正面開設有兩個散熱口，所述電池盒的內壁與蓄電池的外表面相接觸。

5、優選的，所述電池盒的上表面活動鉸接有開合門，所述開合門的上表面固定連接有把手。

6、優選的，所述第一轉動軸承內圈的外表面固定連接有兩個加固塊，每個所述加固塊的底面均與底架的上表面固定連接。

7、優選的，兩個所述固定桿的外表面均轉動連接有限位塊，所述限位塊的底面固定連接有支撐桿，所述支撐桿的底端與固定架的內底壁固定連接。

8、綜上所述，本申請包括以下有益技術效果：

9、通過設置有蓄電池，能夠為顯示屏提供電力使用，使顯示屏能夠?qū)⒄故拘畔@示，同時利用第一轉動軸承的內外圈，能夠使固定架平行的轉動，并通過第二轉動軸承內外圈的旋轉，可使固定桿帶動展示板進行豎直的旋轉，從而可使展示板，能夠?qū)V告設計展示的內容多角度調節，然后通過兩個顯示屏配合展示板背面可粘貼廣告紙，進而可提高廣告設計所展示的內容。

技術特征：

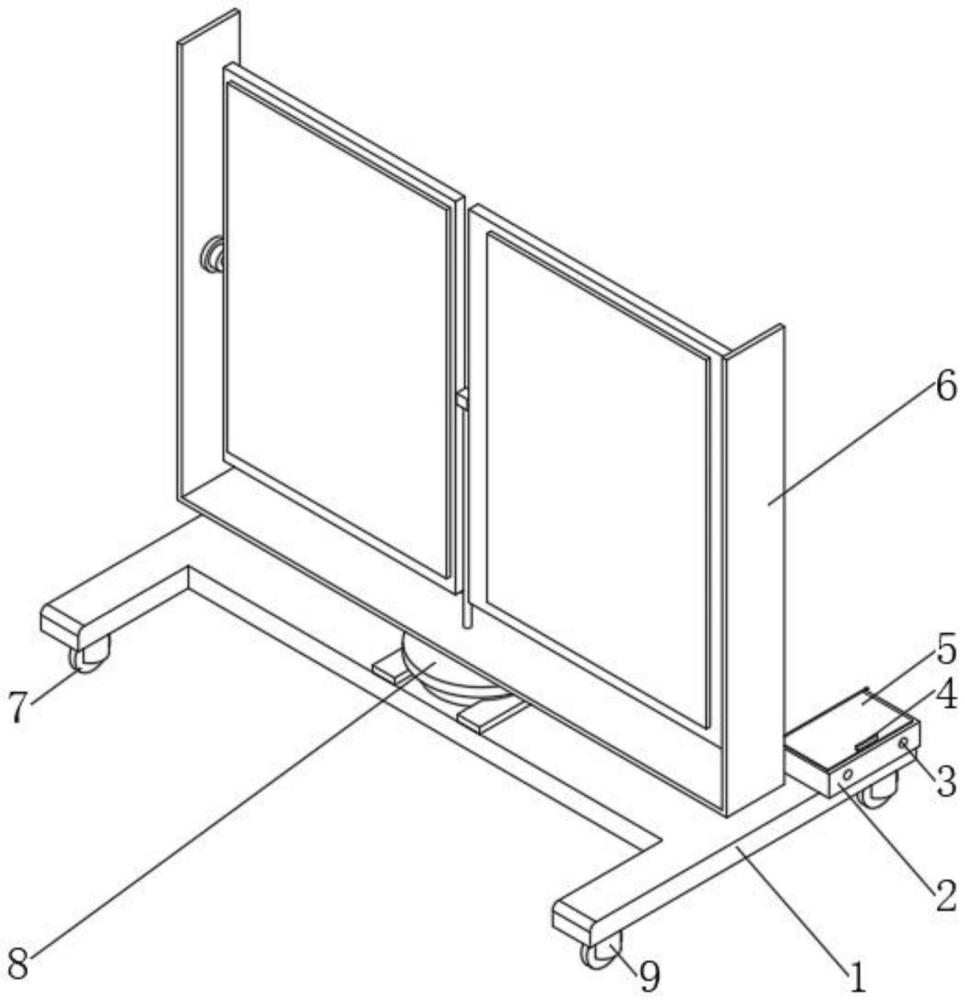

1.一種廣告設計展示架，包括底架(1)，其特征在于：所述底架(1)的上表面固定連接有第一轉動軸承(8)，所述底架(1)的上方分別設置有固定架(6)和蓄電池(17)，所述第一轉動軸承(8)外圈的上表面與固定架(6)的底面固定連接，所述固定架(6)的內部設置有兩個展示板(16)，所述固定架(6)的內壁固定連接有兩個第二轉動軸承(10)，兩個所述第二轉動軸承(10)相互靠近的一側面均固定連接有固定桿(13)，每個所述固定桿(13)的外表面均與展示板(16)的內壁固定連接，每個所述展示板(16)的左側面均固定連接有顯示屏(11)。

2.根據權利要求1所述的一種廣告設計展示架，其特征在于：所述底架(1)的底面固定連接有兩組輪架(9)，每個所述輪架(9)的內部均卡接有轉動輪(7)。

3.根據權利要求1所述的一種廣告設計展示架，其特征在于：所述底架(1)的上表面固定連接有電池盒(2)，所述電池盒(2)的正面開設有兩個散熱口(3)，所述電池盒(2)的內壁與蓄電池(17)的外表面相接觸。

4.根據權利要求3所述的一種廣告設計展示架，其特征在于：所述電池盒(2)的上表面活動鉸接有開合門(5)，所述開合門(5)的上表面固定連接有把手(4)。

5.根據權利要求1所述的一種廣告設計展示架，其特征在于：所述第一轉動軸承(8)內圈的外表面固定連接有兩個加固塊(12)，每個所述加固塊(12)的底面均與底架(1)的上表面固定連接。

6.根據權利要求1所述的一種廣告設計展示架，其特征在于：兩個所述固定桿(13)的外表面均轉動連接有限位塊(14)，所述限位塊(14)的底面固定連接有支撐桿(15)，所述支撐桿(15)的底端與固定架(6)的內底壁固定連接。

技術總結
本申請涉及廣告展示的技術領域，尤其是涉及一種廣告設計展示架，包括底架，所述底架的上表面固定連接有第一轉動軸承，底架的上方分別設置有固定架和蓄電池，第一轉動軸承外圈的上表面與固定架的底面固定連接，固定架的內部設置有兩個展示板，固定架的內壁固定連接有兩個第二轉動軸承，兩個第二轉動軸承相互靠近的一側面均固定連接有固定桿，每個固定桿的外表面均與展示板的內壁固定連接，每個展示板的左側面均固定連接有顯示屏，本方案通過設置有第一轉動軸承的內外圈，能夠使固定架平行的轉動，并通過第二轉動軸承內外圈的旋轉，可使固定桿帶動展示板進行豎直的旋轉，從而可使展示板，能夠?qū)V告設計展示的內容多角度調節。

技術研發人員：朱駿生,朱建兵,王景
受保護的技術使用者：合肥呈圖傳媒有限公司
技術研發日：20240618
技術公布日：2025/4/28
