本技術涉及l(fā)ed顯示屏，尤其涉及一種面罩的連接結構。

背景技術：

1、面罩的連接結構包括pcb板和設于pcb板上的面罩。目前的面罩連接結構，大部分是通過卡扣柱子連接面罩和pcb板的，卡扣柱子與pcb板焊接與面罩卡接，因?yàn)橐附樱壑右话闶倾~制成，而卡扣柱子與面罩連接的一端又需要做黑處理與面罩顏色保持一致，以使顯示面更黑。即卡扣柱子一段要保留銅本色，一段要做黑處理，這樣工藝復雜，使得產品成本增加。

技術實現思路

1、鑒于上述問題，提出了本實用新型實施例，以便提供一種解決上述問題或至少部分地解決上述問題的面罩的連接結構。

2、本實用新型實施例提供了一種面罩的連接結構，其包括：

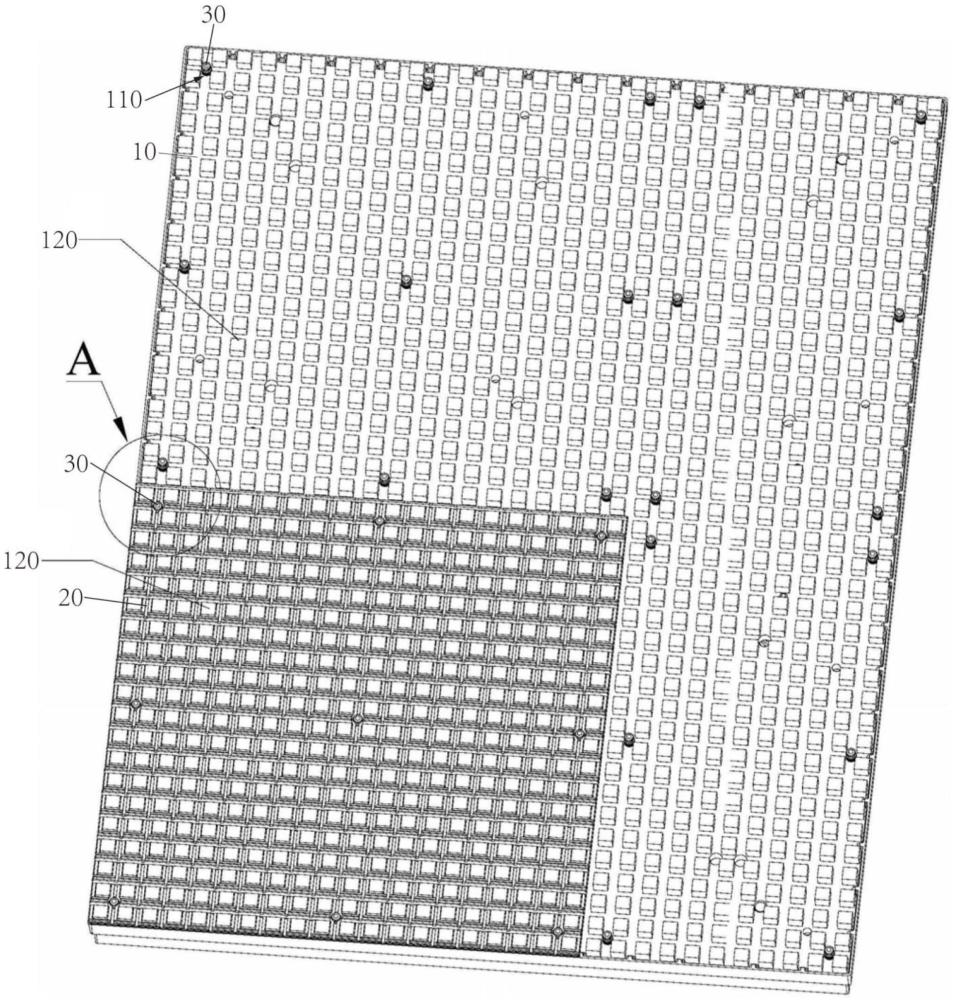

3、包括pcb板、同一顏色的面罩和卡扣柱子；所述pcb板上設有供所述卡扣柱子穿過的固定孔，并排布有l(wèi)ed燈珠；所述面罩朝向所述led燈珠設在所述pcb板上方并與所述卡扣柱子的端部卡扣連接；所述卡扣柱子和所述pcb板之間通過膠粘連接。

4、進一步地，所述卡扣柱子包括與所述pcb板連接的固定部以及位于所述pcb板朝向所述面罩一面一側的連接部，所述連接部上設有凹環；

5、所述面罩上設有供所述卡扣柱子穿過的連接孔，所述連接孔的孔徑大于所述凹環的直徑。

6、進一步地，所述卡扣柱子還包括連接在所述固定部遠離所述連接部的端部并位于所述pcb板背離所述led燈珠一面的底板，所述底板與所述pcb板通過膠粘連接。

7、進一步地，還包括金屬墊片，所述金屬墊片套設在所述底板上方的柱體上，所述金屬墊片與所述pcb板通過焊接連接或膠粘連接，所述金屬墊片與所述底板通過膠粘連接。

8、進一步地，所述連接部遠離所述固定部的端頭處設有引導面。

9、進一步地，所述連接孔的內壁上設有至少一個朝向所述連接孔中心延伸的彈性片。

10、進一步地，所述彈性片遠離所述pcb板的一側設有鎖定斜面。

11、進一步地，所述彈性片的數量為多個，多個所述彈性片環繞所述連接孔的中心軸均布設置。

12、進一步地，所述面罩上設有透光孔，所述led燈珠設在所述透光孔內。

13、進一步地，所述面罩以及所述卡扣柱子均為黑色塑料制成。

14、本實用新型實施例提供的技術方案中，面罩的連接結構包括pcb板、面罩和卡扣柱子；pcb板上設有供卡扣柱子穿過的固定孔，并排布有l(wèi)ed燈珠；面罩朝向led燈珠設在pcb板上方；通過面罩與卡扣柱子的端部使用卡扣連接以及卡扣柱子與pcb板使用膠粘連接，同時面罩和卡扣柱子為同一顏色，使得面罩的連接結構更為簡單，避免了復雜的制作工藝，有效的降低了產品生成成本。

技術特征：

1.一種面罩的連接結構，其特征在于，包括pcb板、同一顏色的面罩和卡扣柱子；所述pcb板上設有供所述卡扣柱子穿過的固定孔，并排布有l(wèi)ed燈珠；所述面罩朝向所述led燈珠設在所述pcb板上方并與所述卡扣柱子的端部卡扣連接；所述卡扣柱子和所述pcb板之間通過膠粘連接。

2.根據權利要求1所述的面罩的連接結構，其特征在于，所述卡扣柱子包括與所述pcb板連接的固定部以及位于所述pcb板朝向所述面罩一面一側的連接部，所述連接部上設有凹環；

3.根據權利要求2所述的面罩的連接結構，其特征在于，所述卡扣柱子還包括連接在所述固定部遠離所述連接部的端部并位于所述pcb板背離所述led燈珠一面的底板，所述底板與所述pcb板通過膠粘連接。

4.根據權利要求3所述的面罩的連接結構，其特征在于，還包括金屬墊片，所述金屬墊片套設在所述底板上方的柱體上，所述金屬墊片與所述pcb板通過焊接連接或膠粘連接，所述金屬墊片與所述底板通過膠粘連接。

5.根據權利要求2所述的面罩的連接結構，其特征在于，所述連接部遠離所述固定部的端頭處設有引導面。

6.根據權利要求2所述的面罩的連接結構，其特征在于，所述連接孔的內壁上設有至少一個朝向所述連接孔中心延伸的彈性片。

7.根據權利要求6所述的面罩的連接結構，其特征在于，所述彈性片遠離所述pcb板的一側設有鎖定斜面。

8.根據權利要求6所述的面罩的連接結構，其特征在于，所述彈性片的數量為多個，多個所述彈性片環繞所述連接孔的中心軸均布設置。

9.根據權利要求1所述的面罩的連接結構，其特征在于，所述面罩上設有透光孔，所述led燈珠設在所述透光孔內。

10.根據權利要求1所述的面罩的連接結構，其特征在于，所述面罩以及所述卡扣柱子均為黑色塑料制成。

技術總結
本技術實施例提供了一種面罩的連接結構，其包括PCB板、同一顏色的面罩和卡扣柱子；所述PCB板上設有供所述卡扣柱子穿過的固定孔，并排布有LED燈珠；所述面罩朝向所述LED燈珠設在所述PCB板上方并與所述卡扣柱子的端部卡扣連接；所述卡扣柱子和所述PCB板之間通過膠粘連接。在本技術實施例中，通過面罩與卡扣柱子的端部使用卡扣連接以及卡扣柱子與PCB板使用膠粘連接，同時面罩和卡扣柱子為同一顏色，使得面罩的連接結構更為簡單，避免了復雜的制作工藝，有效的降低了產品生成成本。

技術研發人員：田智春,林壹貴,陳磊
受保護的技術使用者：深圳市雷迪奧視覺技術有限公司
技術研發日：20240703
技術公布日：2025/4/28
