本技術涉及棉柔巾加工，具體為一種棉柔巾斷點沖壓裝置。

背景技術：

1、棉柔巾是一種以100％純天然棉花為原材料制作的棉巾，因為是采用先進的全棉水刺無紡布工藝生產再經高壓蒸汽滅菌處理后制作而成，棉柔巾在加工生產過程中，需要將條形的棉柔巾表面間隔進行斷點沖壓作業，以便于棉柔巾使用時能夠快速拉斷。

2、例如公告號為“cn220994612u”的一種棉柔巾斷點沖壓裝置，包括可轉動地設置在基座上的驅動輥，驅動輥的端部同軸設置有驅動齒輪，基座上分別可轉動地設置有第一轉盤和第二轉盤，第一轉盤邊緣形成有與驅動齒輪的齒槽相配合的凸起結構，第一轉盤和第二轉盤上均同軸設置有帶輪，帶輪之間通過皮帶連接，第二轉盤上同軸設置有凸輪，基座中靠近凸輪處設置有伸縮桿組件，伸縮桿組件上設置有安裝架，安裝架上設置有多個沖壓針頭。但是該裝置在工作時將棉柔巾穿過驅動輥的下方，使驅動輥轉動，將棉柔巾向前推送，棉柔巾材質較軟，在將棉柔巾向前推送時，棉柔巾會變形，無法正常向前輸送，導致裝置無法正常工作，同時該裝置利用皮帶帶動凸輪轉動，將沖壓結構向下推動對棉柔巾進行沖壓，沖壓時需要的力量較大，皮帶會打滑，導致沖壓工作無法正常完成，加工質量差。

技術實現思路

1、本實用新型的目的是為了解決在將棉柔巾向前推送時，棉柔巾會變形，無法正常向前輸送，導致裝置無法正常工作，皮帶會打滑，導致沖壓工作無法正常完成，加工質量差，而提出的一種棉柔巾斷點沖壓裝置。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計一種棉柔巾斷點沖壓裝置，包括工作臺和支架，所述工作臺上端與支架固定連接，兩個所述支架之間設有壓輥，所述壓輥的兩端均通過軸承與支架轉動連接，所述工作臺的上端固定連接有豎板，所述豎板的前端固定連接有箱體，所述箱體的內部設有沖壓結構，所述工作臺的上方右側設有上料結構。

4、優選的，所述沖壓結構包括第一電機，所述第一電機的輸出軸通過軸承與箱體轉動連接，所述第一電機的輸出端固定連接有圓盤，所述圓盤的右側固定連接有第一圓柱，所述第一圓柱的外壁與直桿滑動連接，所述直桿通過銷軸與豎桿活動連接，所述豎桿下端固定連接有安裝架。

5、優選的，所述箱體的右端與第一電機固定連接，所述箱體內壁加工的凸起與直桿活動連接，所述箱體內壁加工的滑道與豎桿滑動連接，所述安裝架下端安裝有沖壓針頭。

6、優選的，所述上料結構包括第二電機，所述第二電機與工作臺固定連接，所述第二電機的輸出端固定連接有第一不完全齒輪，所述不完全半齒輪與第二不完全齒輪嚙合連接，所述第一不完全齒輪前端固定連接有第二圓柱，所述第二不完全齒輪的前端固定連接有推桿，所述第二不完全齒輪的轉動軸固定連接有圓輥。

7、優選的，工作臺的上端固定連接有彎板，所述第一不完全齒輪的轉動軸通過軸承與彎板轉動連接。

8、優選的，第二不完全齒輪的轉動軸通過軸承與彎板轉動連接，所述圓輥通過軸承與彎板轉動連接。

9、本實用新型提出的一種棉柔巾斷點沖壓裝置，有益效果在于：通過上料結構和棉柔巾的配合，啟動第二電機帶動第一不完全齒輪轉動，第一不完全齒輪轉動帶動第二圓柱轉動，當第一不完全齒輪和第二不完全齒輪嚙合時，第一不完全齒輪轉動帶動第二不完全齒輪轉動，第二不完全齒輪轉動帶動推桿轉動，當二者不再嚙合時，第一不完全齒輪繼續轉動帶動圓柱轉動，使圓柱推動推桿轉動，推桿轉動帶動第二不完全齒輪轉動，使第一不完全齒輪與第二不完全齒輪再次嚙合，第二不完全齒輪轉動帶動圓輥間歇轉動，將棉柔巾間歇向右輸送，避免了將棉柔巾向前推送的輸送方式，棉柔巾在輸送時不會變形，裝置可以正常工作；

10、通過沖壓結構和沖壓針頭的配合，啟動第一電機帶動圓盤轉動，圓盤轉動帶動第一圓柱轉動，第一圓柱轉動帶動直桿活動，直桿活動帶動豎桿向下移動，豎桿向下移動帶動安裝架向下移動，安裝架向下移動帶動沖壓針頭向下移動，當第一不完全齒輪和第二不完全齒輪不再嚙合，棉柔巾停止輸送時，沖壓針頭到達最下方，對棉柔巾進行沖壓斷點工作，然后第一電機繼續轉動帶動裝置回到初始位置，完成對棉柔巾的斷電沖壓工作，避免了使用皮帶、凸輪帶動沖壓針頭向下移動進行沖壓，可以正常完成沖壓工作，加工質量好。

技術特征：

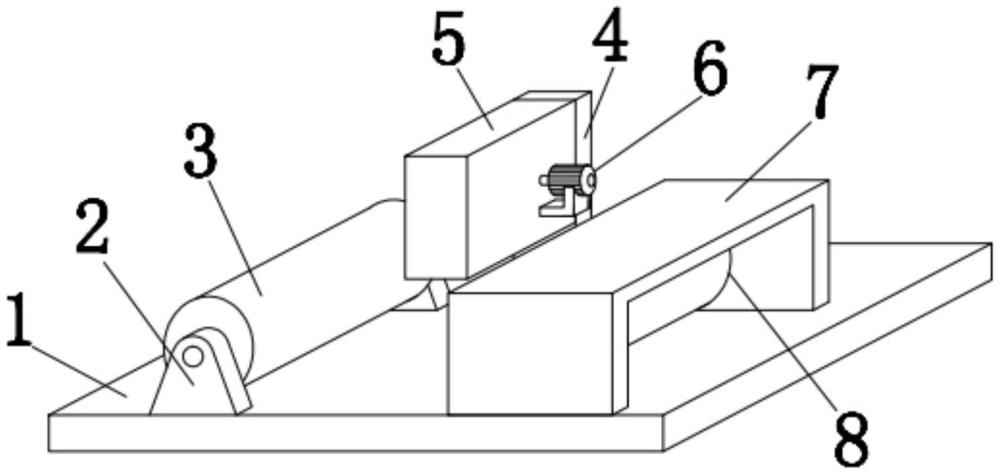

1.一種棉柔巾斷點沖壓裝置，包括工作臺(1)和支架(2)，所述工作臺(1)上端與支架(2)固定連接，其特征在于：兩個所述支架(2)之間設有壓輥(3)，所述壓輥(3)的兩端均通過軸承與支架(2)轉動連接，所述工作臺(1)的上端固定連接有豎板(4)，所述豎板(4)的前端固定連接有箱體(5)，所述箱體(5)的內部設有沖壓結構(6)，所述工作臺(1)的上方右側設有上料結構(8)。

2.根據權利要求1所述的一種棉柔巾斷點沖壓裝置，其特征在于：所述沖壓結構(6)包括第一電機(601)，所述第一電機(601)的輸出軸通過軸承與箱體(5)轉動連接，所述第一電機(601)的輸出端固定連接有圓盤(602)，所述圓盤(602)的右側固定連接有第一圓柱(603)，所述第一圓柱(603)的外壁與直桿(604)滑動連接，所述直桿(604)通過銷軸與豎桿(605)活動連接，所述豎桿(605)下端固定連接有安裝架(606)。

3.根據權利要求2所述的一種棉柔巾斷點沖壓裝置，其特征在于：所述箱體(5)的右端與第一電機(601)固定連接，所述箱體(5)內壁加工的凸起與直桿(604)活動連接，所述箱體(5)內壁加工的滑道與豎桿(605)滑動連接，所述安裝架(606)下端安裝有沖壓針頭(9)。

4.根據權利要求1所述的一種棉柔巾斷點沖壓裝置，其特征在于：所述上料結構(8)包括第二電機(801)，所述第二電機(801)與工作臺(1)固定連接，所述第二電機(801)的輸出端固定連接有第一不完全齒輪(802)，所述不完全齒輪(802)與第二不完全齒輪(804)嚙合連接，所述第一不完全齒輪(802)前端固定連接有第二圓柱(803)，所述第二不完全齒輪(804)的前端固定連接有推桿(805)，所述第二不完全齒輪(804)的轉動軸固定連接有圓輥(806)。

5.根據權利要求4所述的一種棉柔巾斷點沖壓裝置，其特征在于：所述工作臺(1)的上端固定連接有彎板(7)，所述第一不完全齒輪(802)的轉動軸通過軸承與彎板(7)轉動連接。

6.根據權利要求5所述的一種棉柔巾斷點沖壓裝置，其特征在于：所述第二不完全齒輪(804)的轉動軸通過軸承與彎板(7)轉動連接，所述圓輥(806)通過軸承與彎板(7)轉動連接。

技術總結
本技術涉及棉柔巾加工技術領域，尤其是一種棉柔巾斷點沖壓裝置，包括工作臺與支架，所述工作臺上端與支架固定連接，兩個所述支架之間設有壓輥，所述壓輥的兩端均通過軸承與支架轉動連接，所述工作臺的上端固定連接有豎板，所述豎板的前端固定連接有箱體，所述箱體的內部設有沖壓結構，所述工作臺的上方右側設有上料結構，通過上料結構和棉柔巾的配合，啟動第二電機帶動圓輥間歇轉動，將棉柔巾間歇向右輸送，避免了將棉柔巾向前推送的輸送方式，棉柔巾在輸送時不會變形，裝置可以正常工作，通過沖壓結構和沖壓針頭的配合，對棉柔巾進行沖壓斷點工作，可以正常完成沖壓工作，加工質量好。
