本技術涉及整經機，具體為一種可以快速除塵的紡織用整經機。

背景技術：

1、整經即將一定根數的經紗按規定的長度和寬度平行卷繞在經軸或織軸上的工藝過程，經過整經的經紗供漿紗和穿經之用，整經要求各根經紗張力相等，在經軸或織軸上分布均勻，色紗排列符合工藝規定，原始的整經用手工進行，中國春秋戰國時期在絲織生產中采用耙式整經。

2、如授權公告號為cn219239896u所公開的公開了一種能夠快速除塵的紡織用整經機，包括整經機本體和除塵機構，所述整經機本體內設置有滾筒，所述整經機本體的上端設置有除塵機構，所述除塵機構包括機體和除塵部件，所述機體上設置除塵部件，所述除塵部件的下端開設有與所述滾筒的周面配合的凹槽式吸風口，所述除塵部件的左右兩側面上均設置有通過刷毛電機驅動的軟軸，所述軟軸上設置有與所述滾筒的周面配合的刷毛。該實用新型能夠快速除塵的紡織用整經機結構簡單，設計巧妙，對于絮狀灰塵有針對性，除塵效果好，有效解決了現有的整經機除塵設備在實際使用過程中很難除去附著在設備上的絮狀灰塵的問題。

3、但是該專利提到的能夠快速除塵的紡織用整經機，在使用時不能將整經板上產生的毛塵進行清理，由于整經板上會產生靜電，因此不進行除塵會導致整經板上吸附毛塵較多，從而導致后續清理工作困難。

技術實現思路

1、本實用新型的目的在于提供一種可以快速除塵的紡織用整經機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種可以快速除塵的紡織用整經機，包括除塵機構和收經機構，所述收經機構位于除塵機構的前端，所述除塵機構包括整經支架，所述整經支架頂端活動有第一固定螺絲，所述整經支架外端上側活動安裝有第二固定螺絲，所述整經支架內端上側活動安裝有噴氣塊，所述噴氣塊頂端固定安裝有進氣接頭，所述噴氣塊底端固定安裝有噴氣管，所述整經支架內端下側固定安裝有整經板。

4、優選的，所述除塵機構還包括除塵箱，所述除塵箱頂端后側活動安裝有整經支架，所述除塵箱頂端后側開設有抽吸槽。

5、優選的，所述除塵箱頂端前側活動安裝有導向支架，所述導向支架頂端活動安裝有第三固定螺絲，所述導向支架之間活動安裝有第一導向輥。

6、優選的，所述除塵箱右端固定安裝有抽風扇，所述除塵箱左端固定安裝有箱門，所述除塵箱內部固定安裝有過濾袋。

7、優選的，所述收經機構包括驅動機，所述驅動機前端固定安裝有連接板，所述連接板上活動安裝有連接螺絲，所述連接板活動安裝在驅動箱右端。

8、優選的，所述驅動箱右端前側固定安裝有操控面板，所述驅動箱之間上側活動安裝有第二導向輥，所述驅動箱之間下側活動安裝有收經輥。

9、與現有技術相比，本實用新型的有益效果是：

10、1.該一種可以快速除塵的紡織用整經機，通過進氣接頭和氣源連接，使噴氣塊進氣后通過噴氣管對準整經板進行噴氣，從而使得整經板上的毛塵被吹落，避免整經板上毛塵堆積過多后難以清理。

11、2.該一種可以快速除塵的紡織用整經機，通過抽吸扇工作并通過抽吸槽進行抽吸，使得吹落的毛塵被抽吸到過濾袋中進行過濾，除塵完成后通過打開箱門可以方便將毛塵進行集中清理，且毛塵集中避免空氣中殘留大量顆粒物，防止工作人員吸入影響健康。

技術特征：

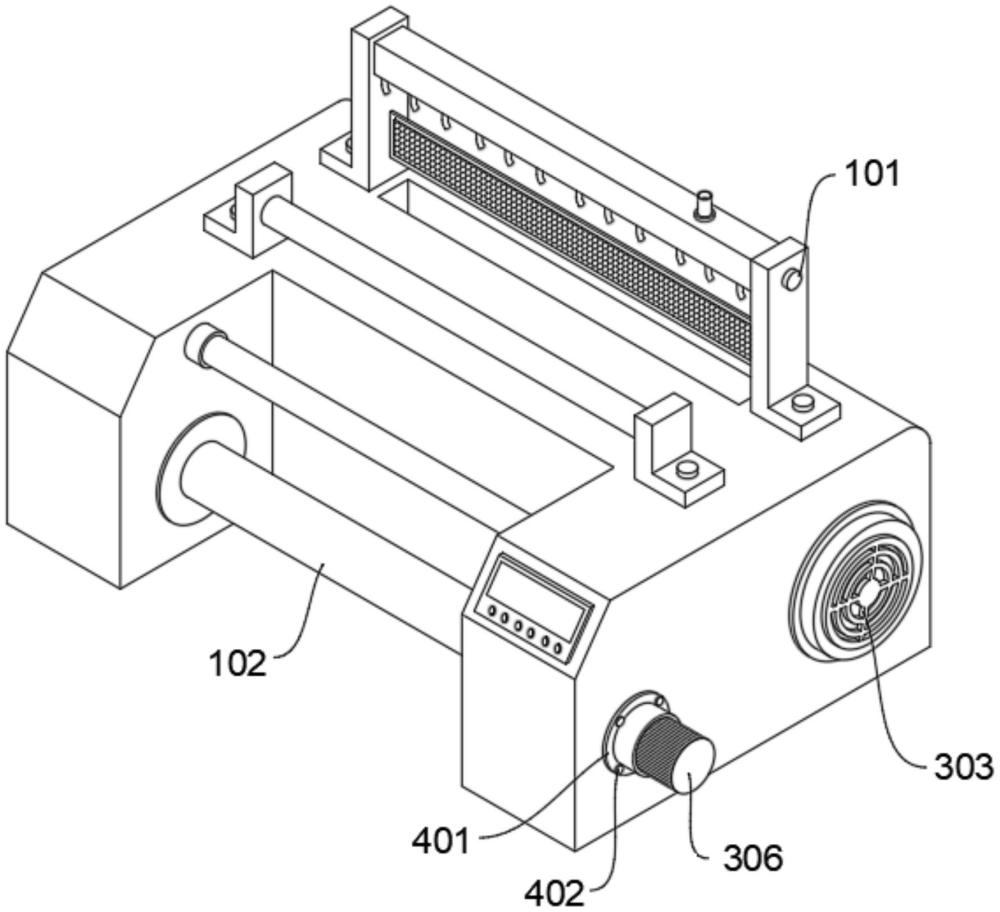

1.一種可以快速除塵的紡織用整經機，其特征在于：包括除塵機構(101)和收經機構(102)，所述收經機構(102)位于除塵機構(101)的前端，所述除塵機構(101)包括整經支架(103)，所述整經支架(103)頂端活動有第一固定螺絲(104)，所述整經支架(103)外端上側活動安裝有第二固定螺絲(105)，所述整經支架(103)內端上側活動安裝有噴氣塊(106)，所述噴氣塊(106)頂端固定安裝有進氣接頭(201)，所述噴氣塊(106)底端固定安裝有噴氣管(202)，所述整經支架(103)內端下側固定安裝有整經板(203)。

2.根據權利要求1所述的一種可以快速除塵的紡織用整經機，其特征在于：所述除塵機構(101)還包括除塵箱(204)，所述除塵箱(204)頂端后側活動安裝有整經支架(103)，所述除塵箱(204)頂端后側開設有抽吸槽(205)。

3.根據權利要求2所述的一種可以快速除塵的紡織用整經機，其特征在于：所述除塵箱(204)頂端前側活動安裝有導向支架(206)，所述導向支架(206)頂端活動安裝有第三固定螺絲(301)，所述導向支架(206)之間活動安裝有第一導向輥(302)。

4.根據權利要求3所述的一種可以快速除塵的紡織用整經機，其特征在于：所述除塵箱(204)右端固定安裝有抽風扇(303)，所述除塵箱(204)左端固定安裝有箱門(304)，所述除塵箱(204)內部固定安裝有過濾袋(305)。

5.根據權利要求1所述的一種可以快速除塵的紡織用整經機，其特征在于：所述收經機構(102)包括驅動機(306)，所述驅動機(306)前端固定安裝有連接板(401)，所述連接板(401)上活動安裝有連接螺絲(402)，所述連接板(401)活動安裝在驅動箱(406)右端。

6.根據權利要求5所述的一種可以快速除塵的紡織用整經機，其特征在于：所述驅動箱(406)右端前側固定安裝有操控面板(403)，所述驅動箱(406)之間上側活動安裝有第二導向輥(404)，所述驅動箱(406)之間下側活動安裝有收經輥(405)。

技術總結
本技術涉及整經機技術領域，具體為一種可以快速除塵的紡織用整經機，包括除塵機構和收經機構，所述收經機構位于除塵機構的前端，所述除塵機構包括整經支架，所述整經支架頂端活動有第一固定螺絲，所述整經支架外端上側活動安裝有第二固定螺絲，所述整經支架內端上側活動安裝有噴氣塊，所述噴氣塊頂端固定安裝有進氣接頭，所述噴氣塊底端固定安裝有噴氣管，所述整經支架內端下側固定安裝有整經板，本技術通過噴氣管將整經板上的毛塵被吹落，避免了整經板上毛塵堆積過多后難以清理，同時吹落的毛塵被抽吸到過濾袋中進行過濾，且打開箱門可以方便將毛塵進行集中清理，避免了空氣中殘留大量顆粒物，同時防止工作人員吸入影響健康。
