本發明涉及景觀雕塑觀賞屏，具體為一種基于數字化技術的景觀雕塑觀賞裝置。

背景技術：

1、景觀雕塑屬于雕塑藝術的一種。主要適用于園林景觀或城市景觀等戶外景觀場所。景觀雕塑區別于擺件類的雕塑，主要是形體相對較大，審美要求更偏向于公共審美觀，主要采用銅、不銹鋼、玻璃鋼樹脂、天然石材等。屏幕指直觀式彩電或背投式投影電視中的大屏幕。通常屏幕的對角線尺寸大都在40英寸以上，它分為銀幕和熒幕。可以對景觀雕塑起到一個很好的展示作用。

2、如公告號為cn215069160u的一種基于數字化技術的景觀雕塑觀賞屏，所述外框架的底部設置有支撐腿，且支撐腿設置有兩個，所述支撐腿的底部設置有底座，所述支撐腿頂部的兩側均安裝有支撐板，且支撐板設置有四個，所述外框架上設置有展示框，所述外框架的內部安裝有顯示屏，且顯示屏設置有若干個，所述展示框的兩側均安裝有揚聲器，所述揚聲器的前端設置有出聲孔，且出聲孔設置有若干個，當屏幕出現問題時，可直接打開相對應的小屏幕背后的固定扣，即可取下進行更換，方便快捷。

3、傳統的景觀雕塑觀賞裝置均為一塊較大的平面屏幕，人多的情況下，人們在一側觀賞時，無法觀賞到屏幕另外一側的畫面，進而導致觀賞具有一定的局限性，且人們觀賞的視角受限，在一側觀看容易導致屏幕畫面拉伸，影響雕塑的視覺比例，使用不便。

4、所以我們提出了一種基于數字化技術的景觀雕塑觀賞裝置，以便于解決上述提出的問題。

技術實現思路

1、本發明的目的在于提供一種基于數字化技術的景觀雕塑觀賞裝置，以解決上述背景技術提出的人們在一側觀賞時，無法觀賞到屏幕另外一側的畫面，進而導致觀賞具有一定的局限性的問題。

2、為實現上述目的，本發明提供如下技術方案：一種基于數字化技術的景觀雕塑觀賞裝置，包括外框機構、固定安裝在外框機構上端的支撐機構和安裝在所述支撐機構上端的觀賞機構，所述外框機構包括底板；

3、所述觀賞機構包括轉動安裝在所述支撐機構上端的球形顯示屏，所述球形顯示屏的內壁上固定安裝有兩個上下分布的第一框架，所述第一框架的一側還安裝有第二框架，所述第一框架和所述第二框架均為多邊形結構，并均固定安裝在所述球形顯示屏的內壁上；

4、所述觀賞機構的內部設置有穩固機構，所述穩固機構包括縱向加固板和橫向加固板，所述縱向加固板設置有多個，多個所述縱向加固板還安裝在所述第一框架和所述第二框架之間，多個所述縱向加固板共同組合成一個上下開口的多邊形結構，其中，所述橫向加固板固定安裝在所述縱向加固板的上下兩端，所述縱向加固板和所述橫向加固板上均固定安裝有擴音部。

5、優選的，所述外框機構還包括固定安裝在所述底板上端的防護罩，所述防護罩的一側開設有進出口。

6、優選的，所述支撐機構設置有兩組，兩組所述支撐機構分別安裝在所述底板上、所述防護罩的頂壁上，以安裝在所述底板上為例，所述支撐機構包括固定安裝在所述底板上端的支撐板和固定安裝在所述支撐板上端的支撐套筒，所述支撐套筒的上端固定安裝有搭接板，所述球形顯示屏轉動安裝在所述搭接板的上端。

7、優選的，所述球形顯示屏的上下兩端均開設有安裝孔，所述安裝孔直徑小于所述搭接板直徑，上下兩個所述第一框架之間共同安裝有第一磁性條，所述第一磁性條為弧形結構，并貼合在所述球形顯示屏的內壁上。

8、優選的，所述縱向加固板和所述橫向加固板共同組合成一個多面體結構，所述縱向加固板和所述橫向加固板上均開設有通孔。

9、優選的，所述觀賞機構上安裝有隔音機構，所述隔音機構包括轉動安裝在所述支撐板上端的轉動環體和固定安裝在所述轉動環體上的連接套筒，上下兩個所述連接套筒之間共同安裝有隔音板。

10、優選的，所述隔音板設置在球形顯示屏的外周，所述隔音板的內壁上安裝有第二磁性條，所述第二磁性條與所述第一磁性條磁性連接。

11、優選的，所述支撐機構的上端還設置有復位機構，所述復位機構包括轉動安裝在所述支撐套筒內壁上的轉動軸承和固定安裝在所述轉動軸承上端的連接桿，所述連接桿的上端固定安裝有連接塊。

12、優選的，所述連接塊的外壁上固定安裝有多組伸縮套筒，多個所述伸縮套筒的一端固定安裝有連接環體，所述連接環體固定安裝在所述安裝孔的內壁上，所述伸縮套筒的外周設置有彈性件，所述彈性件的兩端分別與所述連接塊、所述連接環體固定連接。

13、優選的，所述球形顯示屏的內部安裝有陀螺儀，所述陀螺儀還與所述橫向加固板連接。

14、與現有技術相比，本發明的有益效果是：

15、1、球形顯示屏為多塊弧形的屏幕組成，其四周均可呈現景觀雕塑作品，將雕塑實景轉化成數字化音頻，用于人們大范圍、多視角的觀賞，便于一次性容納更多人觀賞，增加了觀賞范圍，將球形顯示屏切割成與第一框架、第二框架相適配的多邊體結構，不同的面顯示屏的畫面不同，多邊體結構的每一個面上均安裝有擴音部，可根據不同的畫面播報不同的語音，便于為人們進行分區觀賞。

16、2、該裝置呈環形結構，分為上下左右多個面對雕塑進行立體展示，觀賞的人亦可以自行左右轉動球形顯示屏，對人們的屏幕上的畫面可調節，相對應的擴音部也能同時轉動，更具有視覺和音質的沖擊面，便于人們數字化觀看，極大程度上增加了人們觀賞的便捷性。

17、3、球形顯示屏轉動安裝在搭接板的上端，球形顯示屏可在搭接板上左右轉動，上下兩個支撐機構同時為球形顯示屏進行支撐，保證了球形顯示屏在轉動的同時還能保證穩定性。

18、4、隔音板可將球形顯示屏上播放的不同畫面進行物理分區，不僅能在視覺上起到阻擋的作用，還能起到有效的隔音效果，防止人們在觀看一個畫面時，被其他的畫面和聲音所影響，因此該球形顯示屏具有整體性又具有獨立性，該裝置在調節方位的過程中，隔音板一直能起到隔音的作用，進一步地增加了該裝置的獨立性。

19、5、當人們對球形顯示屏轉動時，第二畫面相對于位置的第一磁性條還與第二磁性條相吸附，極大程度上保證了相鄰畫面和聲音不會互相影響，便于人們對畫面的切換和定位，使用效果好。

20、6、在轉動軸承、連接桿、連接塊、伸縮套筒、連接環體的作用下，球形顯示屏能在支撐套筒中轉動連接，保證了球形顯示屏左右轉動的靈活性，當人們對球形顯示屏進行上下轉動時，伸縮套筒和彈性件適應性的伸縮，該裝置不光可以上下左右移動的進行切換畫面，還能保證音畫同步，在進行一次調節后，裝置可復位，便于反復調節，保證了裝置的耐久性。

21、7、球形顯示屏在進行上下左右調節后，相對應的陀螺儀發生轉動，轉動速度越快，陀螺儀和球形顯示屏越穩定，通過檢測轉臺的傾斜和旋轉狀態來實現畫面的穩定，便于人們使用和畫面觀賞。

技術特征：

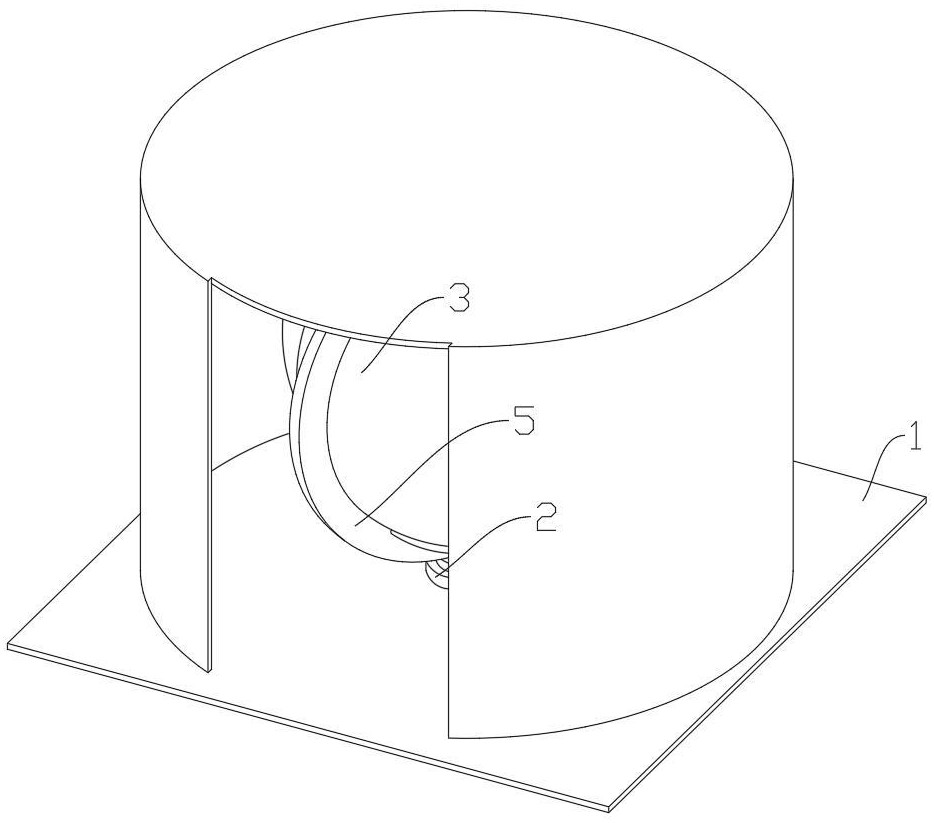

1.一種基于數字化技術的景觀雕塑觀賞裝置，包括外框機構（1）、固定安裝在外框機構（1）上端的支撐機構（2）和安裝在所述支撐機構（2）上端的觀賞機構（3），其特征在于：所述外框機構（1）包括底板（11）；

2.根據權利要求1所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述外框機構（1）還包括固定安裝在所述底板（11）上端的防護罩（12），所述防護罩（12）的一側開設有進出口（13）。

3.根據權利要求2所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述支撐機構（2）設置有兩組，兩組所述支撐機構（2）分別安裝在所述底板（11）上、所述防護罩（12）的頂壁上，以安裝在所述底板（11）上為例，所述支撐機構（2）包括固定安裝在所述底板（11）上端的支撐板（21）和固定安裝在所述支撐板（21）上端的支撐套筒（22），所述支撐套筒（22）的上端固定安裝有搭接板（23），所述球形顯示屏（31）轉動安裝在所述搭接板（23）的上端。

4.根據權利要求3所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述球形顯示屏（31）的上下兩端均開設有安裝孔（32），所述安裝孔（32）直徑小于所述搭接板（23）直徑，上下兩個所述第一框架（33）之間共同安裝有第一磁性條（35），所述第一磁性條（35）為弧形結構，并貼合在所述球形顯示屏（31）的內壁上。

5.根據權利要求4所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述縱向加固板（41）和所述橫向加固板（42）共同組合成一個多面體結構，所述縱向加固板（41）和所述橫向加固板（42）上均開設有通孔（44）。

6.根據權利要求5所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述觀賞機構（3）上安裝有隔音機構（5），所述隔音機構（5）包括轉動安裝在所述支撐板（21）上端的轉動環體（51）和固定安裝在所述轉動環體（51）上的連接套筒（52），上下兩個所述連接套筒（52）之間共同安裝有隔音板（53）。

7.根據權利要求6所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述隔音板（53）設置在球形顯示屏（31）的外周，所述隔音板（53）的內壁上安裝有第二磁性條（54），所述第二磁性條（54）與所述第一磁性條（35）磁吸連接。

8.根據權利要求7所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述支撐機構（2）的上端還設置有復位機構（6），所述復位機構（6）包括轉動安裝在所述支撐套筒（22）內壁上的轉動軸承（61）和固定安裝在所述轉動軸承（61）上端的連接桿（62），所述連接桿（62）的上端固定安裝有連接塊（63）。

9.根據權利要求8所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述連接塊（63）的外壁上固定安裝有多組伸縮套筒（64），多個所述伸縮套筒（64）的一端固定安裝有連接環體（65），所述連接環體（65）固定安裝在所述安裝孔（32）的內壁上，所述伸縮套筒（64）的外周設置有彈性件（66），所述彈性件（66）的兩端分別與所述連接塊（63）、所述連接環體（65）固定連接。

10.根據權利要求5所述的一種基于數字化技術的景觀雕塑觀賞裝置，其特征在于：所述球形顯示屏（31）的內部安裝有陀螺儀（7），所述陀螺儀（7）還與所述橫向加固板（42）連接。

技術總結
本發明涉及景觀雕塑觀賞屏技術領域，且公開了一種基于數字化技術的景觀雕塑觀賞裝置，包括外框機構、固定安裝在外框機構上端的支撐機構和安裝在所述支撐機構上端的觀賞機構，所述外框機構包括底板；所述觀賞機構包括轉動安裝在所述支撐機構上端的球形顯示屏，所述球形顯示屏的內壁上固定安裝有兩個上下分布的第一框架，所述第一框架的一側還安裝有第二框架，所述第一框架和所述第二框架均為多邊形結構，并均固定安裝在所述球形顯示屏的內壁上，球形顯示屏為多個弧形的屏幕組成，其四周均可呈現景觀雕塑作品，將雕塑實景轉化成數字化音頻，用于人們大范圍、多視角的觀賞，便于一次性容納更多人觀賞，增加了觀賞范圍。

技術研發人員：鄭曉雄
受保護的技術使用者：廣州美術學院
技術研發日：
技術公布日：2025/4/24
