本發明涉及一種基于液晶顯示屏的色域智能識別方法及系統，屬于顯示。

背景技術：

1、液晶顯示屏的色域智能識別是指利用先進的傳感器技術、數據處理算法和機器學習技術，對液晶顯示屏顯示的顏色范圍(即色域)進行精確測量、分析和優化的過程。色域智能識別的目的在于提高液晶顯示屏的色彩表現力，確保色彩的真實還原，同時提供更加舒適和個性化的觀看體驗。

2、傳統的液晶顯示屏色域智能識別方法通常依賴于固定的色域映射表和較少的環境適應性，通過預設的色彩校正曲線來調整顯示顏色，這種方法往往忽視了環境光變化對色彩表現的影響，缺少多維度色域評估體系，無法全面優化色彩準確性、覆蓋范圍和均勻性，從而無法滿足不同用戶對色彩感知的差異化需求。

技術實現思路

1、本發明提供一種基于液晶顯示屏的色域智能識別方法及系統，其主要目的在于提高液晶顯示屏的色域識別效果。

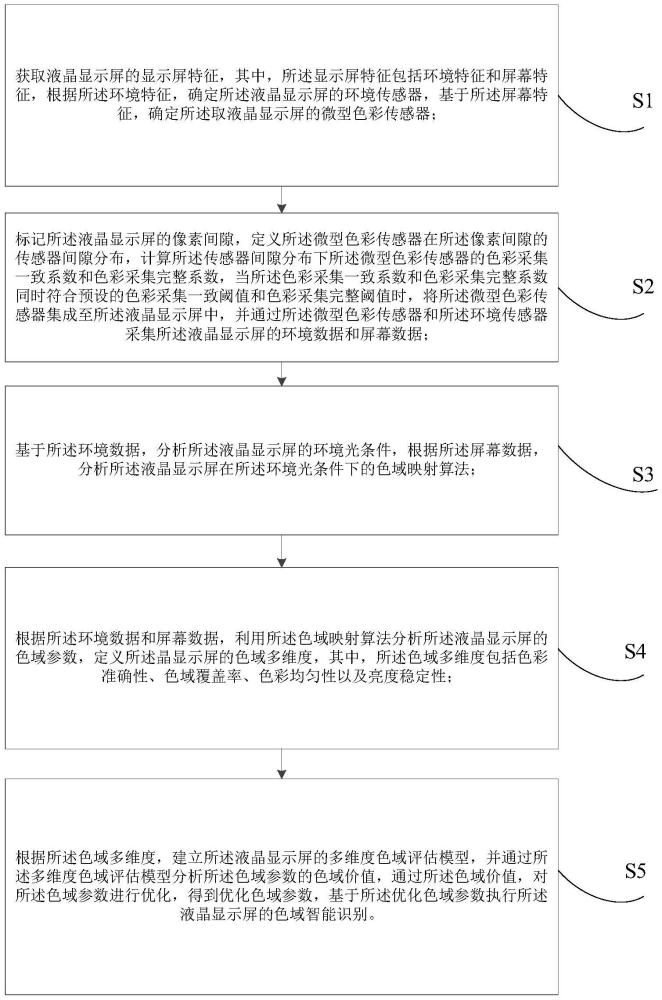

2、為實現上述目的，本發明提供的一種基于液晶顯示屏的色域智能識別方法，包括：

3、獲取液晶顯示屏的顯示屏特征，其中，所述顯示屏特征包括環境特征和屏幕特征，根據所述環境特征，確定所述液晶顯示屏的環境傳感器，基于所述屏幕特征，確定所述取液晶顯示屏的微型色彩傳感器；

4、標記所述液晶顯示屏的像素間隙，定義所述微型色彩傳感器在所述像素間隙的傳感器間隙分布，計算所述傳感器間隙分布下所述微型色彩傳感器的色彩采集一致系數和色彩采集完整系數，當所述色彩采集一致系數和色彩采集完整系數同時符合預設的色彩采集一致閾值和色彩采集完整閾值時，將所述微型色彩傳感器集成至所述液晶顯示屏中，并通過所述微型色彩傳感器和所述環境傳感器采集所述液晶顯示屏的環境數據和屏幕數據；

5、基于所述環境數據，分析所述液晶顯示屏的環境光條件，根據所述屏幕數據，分析所述液晶顯示屏在所述環境光條件下的色域映射算法；

6、根據所述環境數據和屏幕數據，利用所述色域映射算法分析所述液晶顯示屏的色域參數，定義所述晶顯示屏的色域多維度，其中，所述色域多維度包括色彩準確性、色域覆蓋率、色彩均勻性以及亮度穩定性；

7、根據所述色域多維度，建立所述液晶顯示屏的多維度色域評估模型，并通過所述多維度色域評估模型分析所述色域參數的色域價值，通過所述色域價值，對所述色域參數進行優化，得到優化色域參數，基于所述優化色域參數執行所述液晶顯示屏的色域智能識別。

8、可選地，所述標記所述液晶顯示屏的像素間隙，包括：

9、識別所述液晶顯示屏的間隙標記條件；

10、當所述間隙標記條件符合預設的間隙標記標準時，采集所述液晶顯示屏的高分辨率圖像；

11、對所述高分辨率圖像進行去噪，得到去噪高分辨率圖像；

12、識別所述去噪高分辨率圖像的間隙特征；

13、根據所述間隙特征，標記所述去噪高分辨率圖像的間隙像素塊；

14、基于所述間隙像素塊，標記所述液晶顯示屏的像素間隙。

15、可選地，所述計算所述傳感器間隙分布下所述微型色彩傳感器的色彩采集一致系數和色彩采集完整系數，包括：

16、對所述微型色彩傳感器進行校準，得到校準色彩傳感器；

17、標記所述微型色彩傳感器對應液晶顯示屏的測試節點；

18、利用所述校準色彩傳感器采集所述測試節點的節點色值；

19、計算所述節點色值的色彩采集一致系數；

20、確定所述微型色彩傳感器的性能參數，并通過所述性能參數分析所述微型色彩傳感器的在述傳感器間隙分布下的色彩采集范圍；

21、識別所述色彩采集范圍的色彩采集盲區；

22、根據所述色彩采集盲區，分析所述微型色彩傳感器的色彩采集完整系數。

23、可選地，所述計算所述節點色值的色彩采集一致系數，包括：

24、計算所述節點色值的色彩平均值；

25、定義所述節點色值的一致敏感系數；

26、根據所述色彩平均值和所述一致敏感系數，利用下述公式計算所述節點色值的色彩采集一致系數：

27、cc＝1-(∑|c_ij-c_avg|/(n*c_max))*(1/k)

28、其中，cc表示節點色值的色彩采集一致系數，c_ij表示第i個微型色彩傳感器在第j個測試節點的節點色值，c_avg表示微型色彩傳感器在第j個測試節點的色彩平均值，n表示微型色彩傳感器的數量，c_max表示節點色值的最大可能值，k表示一致敏感系數。

29、可選地，所述基于所述環境數據，分析所述液晶顯示屏的環境光條件，包括：

30、定義所述液晶顯示屏的環境影響參數；

31、根據所述環境數據，確定所述環境影響參數的參數影響值；

32、通過所述參數影響值，標記所述液晶顯示屏的環境影響關鍵參數；

33、基于所述環境數據，定義所述環境影響關鍵參數的變化閾值；

34、通過所述變化閾值，分析所述液晶顯示屏的環境光條件。

35、可選地，所述根據所述屏幕數據，分析所述液晶顯示屏在所述環境光條件下的色域映射算法，包括：

36、分析所述液晶顯示屏在所述環境光條件下的性能表現；

37、建立所述液晶顯示屏的基準色域；

38、根據所述基準色域和所述性能表現，計算所述液晶顯示屏在所述環境光條件下的色域損失；

39、對所述液晶顯示屏的顯示屏顏色進行轉化，得到cie?xyz色彩空間；

40、根據所述cie?xyz色彩空間和所述色域損失，計算所述基準色域的xyz邊界值；

41、基于所述xyz邊界值，定義所述液晶顯示屏在所述環境光條件下的色域映射算法。

42、可選地，所述基于所述xyz邊界值，定義所述液晶顯示屏在所述環境光條件下的色域映射算法，包括：

43、定義所述液晶顯示屏的輸入xyz顏色值；

44、對所述輸入xyz顏色值進行歸一化，得到歸一化輸入xyz顏色值；

45、對所述歸一化輸入xyz顏色值進行映射，得到映射輸入xyz顏色值；

46、根據所述xyz邊界值、所述歸一化輸入xyz顏色值以及所述映射輸入xyz顏色值，利用下述公式定義所述液晶顯示屏在所述環境光條件下的色域映射算法，其中，所述色域映射算法：

47、x_out＝x_mapped*(x_max-x_min)+x_min

48、y_out＝y(tǒng)_mapped*(y_max-y_min)+y_min

49、z_out＝z_mapped*(z_max-z_min)+z_min

50、其中，x_out表示液晶顯示屏在所述環境光條件下cie?xyz色彩空間x維度的輸出顏色值，y_out表示液晶顯示屏在所述環境光條件下cie?xyz色彩空間y維度的輸出顏色值，z_out表示液晶顯示屏在所述環境光條件下cie?xyz色彩空間z維度的輸出顏色值，x_mapped表示液晶顯示屏在所述環境光條件下cie?xyz色彩空間x維度的映射輸入xyz顏色值，y_mapped表示液晶顯示屏在所述環境光條件下cie?xyz色彩空間y維度的映射輸入xyz顏色值，z_mapped表示液晶顯示屏在所述環境光條件下cie?xyz色彩空間z維度的映射輸入xyz顏色值，x_max表示液晶顯示屏對應基準色域在cie?xyz色彩空間x維度最大的xyz邊界值，x_min表示液晶顯示屏對應基準色域在cie?xyz色彩空間x維度最小的xyz邊界值，y_max表示液晶顯示屏對應基準色域在cie?xyz色彩空間y維度最大的xyz邊界值，y_min表示液晶顯示屏對應基準色域在cie?xyz色彩空間y維度最小的xyz邊界值，z_max表示液晶顯示屏對應基準色域在cie?xyz色彩空間z維度最大的xyz邊界值，z_min表示液晶顯示屏對應基準色域在cie?xyz色彩空間z維度最小的xyz邊界值。

51、可選地，所述根據所述色域多維度，建立所述液晶顯示屏的多維度色域評估模型，包括：

52、分析所述色域多維度的維度影響因子；

53、識別所述維度影響因子的維度影響因子特征；

54、根據所述維度影響因子特征，定義所述色域多維度對所述液晶顯示屏的色域評估關系；

55、基于所述色域評估關系，定義所述液晶顯示屏的多維度色域評估方程；

56、通過所述多維度色域評估方程，建立所述液晶顯示屏的多維度色域評估模型。

57、可選地，所述基于所述色域評估關系，定義所述液晶顯示屏的多維度色域評估方程，包括：

58、基于所述色域評估關系，定義所述液晶顯示屏的多維度權重；

59、根據所述多維度權重，利用下述公式構建所述液晶顯示屏的多維度色域評估方程，其中，所述多維度色域評估方程包括：

60、

61、其中，v表示液晶顯示屏的色域價值，g表示液晶顯示屏對應的色域覆蓋率，ω1表示液晶顯示屏對應色域覆蓋率的多維度權重，δeavg表示液晶顯示屏對應色彩準確性的最大可接受值，δemax表示液晶顯示屏對應色彩準確性的平均值，ω2表示液晶顯示屏對應色彩準確性的多維度權重，u表示液晶顯示屏對應色彩均勻性，ω3表示液晶顯示屏對應色彩均勻性的多維度權重，l表示液晶顯示屏對應亮度穩定性，ω4表示液晶顯示屏對應亮度穩定性的多維度權重。

62、為了解決上述問題，本發明還提供一種基于液晶顯示屏的色域智能識別系統，所述系統包括：

63、色彩傳感器確定模塊，用于獲取液晶顯示屏的顯示屏特征，其中，所述顯示屏特征包括環境特征和屏幕特征，根據所述環境特征，確定所述液晶顯示屏的環境傳感器，基于所述屏幕特征，確定所述取液晶顯示屏的微型色彩傳感器；

64、屏幕環境數據采集模塊，用于標記所述液晶顯示屏的像素間隙，定義所述微型色彩傳感器在所述像素間隙的傳感器間隙分布，計算所述傳感器間隙分布下所述微型色彩傳感器的色彩采集一致系數和色彩采集完整系數，當所述色彩采集一致系數和色彩采集完整系數同時符合預設的色彩采集一致閾值和色彩采集完整閾值時，將所述微型色彩傳感器集成至所述液晶顯示屏中，并通過所述微型色彩傳感器和所述環境傳感器采集所述液晶顯示屏的環境數據和屏幕數據；

65、色域映射算法定義模塊，用于基于所述環境數據，分析所述液晶顯示屏的環境光條件，根據所述屏幕數據，分析所述液晶顯示屏在所述環境光條件下的色域映射算法；

66、色域多維度確定模塊，用于根據所述環境數據和屏幕數據，利用所述色域映射算法分析所述液晶顯示屏的色域參數，定義所述晶顯示屏的色域多維度，其中，所述色域多維度包括色彩準確性、色域覆蓋率、色彩均勻性以及亮度穩定性；

67、色域智能識別模塊，用于根據所述色域多維度，建立所述液晶顯示屏的多維度色域評估模型，并通過所述多維度色域評估模型分析所述色域參數的色域價值，通過所述色域價值，對所述色域參數進行優化，得到優化色域參數，基于所述優化色域參數執行所述液晶顯示屏的色域智能識別。

68、為了解決上述問題，本發明還提供一種電子設備，所述電子設備包括：

69、至少一個處理器；以及，

70、與所述至少一個處理器通信連接的存儲器；其中，

71、所述存儲器存儲有可被所述至少一個處理器執行的指令，所述指令被所述至少一個處理器執行，以實現上述所述的基于液晶顯示屏的色域智能識別方法。

72、為了解決上述問題，本發明還提供一種計算機可讀存儲介質，所述計算機可讀存儲介質中存儲有至少一個指令，所述至少一個指令被電子設備中的處理器執行以實現上述所述的基于液晶顯示屏的色域智能識別方法。

73、相比于背景技術所述問題，本發明獲取液晶顯示屏的顯示屏特征，其中，所述顯示屏特征包括環境特征和屏幕特征可以更有效地調整和優化色域映射提供依據，以適應不同的顯示環境和用戶需求；本發明標記所述液晶顯示屏的像素間隙可以通過精準的定位為后期的傳感器固定提供依據，從而提高屏幕色彩數據采集的可靠性；進一步地，本發明通過定義所述微型色彩傳感器在所述像素間隙的傳感器間隙分布可以確保液晶顯示屏的色域智能識別系統具有高精度和可靠性，進一步地，本發明通過計算所述傳感器間隙分布下所述微型色彩傳感器的色彩采集一致系數和色彩采集完整系數可以確保微型色彩傳感器網絡在采集色彩數據時具有高一致性和完整性，從而提高液晶顯示屏色域智能識別系統的性能，進一步地，本發明當所述色彩采集一致系數和色彩采集完整系數同時符合預設的色彩采集一致閾值和色彩采集完整閾值時，將所述微型色彩傳感器集成至所述液晶顯示屏中，并通過所述微型色彩傳感器和所述環境傳感器采集所述液晶顯示屏的環境數據和屏幕數據可以智能地采集和處理數據，從而提供更加準確和一致的色彩表現，同時適應不同的觀看環境，進一步地，本發明基于所述環境數據，分析所述液晶顯示屏的環境光條件可以作為分析環境光對液晶顯示屏顯示效果影響分析的基礎，緊接著，本發明根據所述屏幕數據，分析所述液晶顯示屏在所述環境光條件下的色域映射算法可以確保液晶顯示屏在變化的環境光條件下保持最佳的顏色表現，本發明定義所述晶顯示屏的色域多維度，其中，所述色域多維度包括色彩準確性、色域覆蓋率、色彩均勻性以及亮度穩定性可以更好的評估當前色域參數的色域表現，從而提高對晶顯示屏的色域優化，最后，本發明通過所述多維度色域評估模型分析所述色域參數的色域價值，通過所述色域價值，對所述色域參數進行優化，得到優化色域參數對液晶顯示屏的色域參數進行進一步優化，從而更好的提高了液晶顯示屏的顯示效果。因此，本發明可提高液晶顯示屏的色域識別效果。
