本技術涉及搭建架，更具體地說，涉及一種穩定的房建建材用房建搭載架。

背景技術：

1、在現有的搭建架對管材等圓形建材進行運輸時，由于圓形管材的形狀當堆放在搭建架的平臺時，易導致管材在運輸?shù)倪^程中發生滾動從而掉落，會對站在搭建架下面的施工人員造成身體威脅，因此，如何提供一種能夠?qū)懿倪M(jìn)行固定運輸?shù)拇罱芫惋@得尤為重要，鑒于此，我們提出一種穩定的房建建材用房建搭載架。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種穩定的房建建材用房建搭載架，以解決當前對管材類建材進行運輸時易導致管材發生晃動和掉落的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種穩定的房建建材用房建搭載架，包括搭建架本體，所述搭建架本體的上端面布置有放置臺，所述放置臺上端面的中心處固定連接有支撐板，所述支撐板的上布置有夾持組件，所述夾持組件內放置有管材本體；

3、所述夾持組件包括等間距分布在所述支撐板上端面的夾持片，所述夾持片包括固定片和活動片，所述固定片和活動片呈相對位置彎曲，所述固定片固定連接在所述支撐板的上端面，所述支撐板的內部開設有滑槽，所述活動片通過連接桿在所述滑槽內滑動連接。

4、本實用新型通過設置夾持組件，能夠在對管材本體進行運輸時，使其位置能夠固定，能夠避免管材本體在運輸過程中發生位移和掉落，保證了管材本體在運輸時的穩定性和安全性。

5、優選地，所述固定片和活動片的彎曲面分別轉動連接有限位片，所述限位片包括彈性部，所述彈性部之間通過連接部進行連接。

6、優選地，所述連接部的長度小于所述彈性部的長度，所述彈性部的上下兩端與所述連接部之間形成彈力腔。

7、優選地，所述滑槽的一側開設有通孔，所述連接桿的表面同時在所述通孔內滑動連接，所述支撐板的表面固定連接有兩塊固定板。

8、優選地，兩塊所述固定板內同時螺紋連接有螺紋桿，所述螺紋桿的表面同時螺紋連接有橫桿，所述橫桿的一側與所述連接桿固定連接。

9、優選地，所述放置臺的上端面對稱兩側布置有連接板，所述連接板內均開設有放置腔，所述管材本體的兩端放置在所述放置腔內。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型通過設置夾持片，通過設置夾持片，能夠利用其弧形面將管材本體牢固的固定，避免在運輸過程中因?yàn)檎饎?dòng)原因?qū)е鹿懿谋倔w的位移和擺動，能夠保證管材本體在運輸時的穩定性和安全性，同時通過螺紋桿，利用螺紋桿的轉動帶動活動片進行移動，使活動片能夠根據管材本體的大小進行位置調節，方便對不同大小的管材本體進行夾持固定，提高了運輸?shù)男屎蛯?shí)用性。

12、2、本實用新型還通過設置彈性部，能夠利用彈性部的彎曲面，使其與管材本體的表面相貼合，能夠在夾持片對不同管材本體進行夾持固定的同時，增加與管材本體的接觸面積，提高管材本體在夾持時的穩定性。

技術特征：

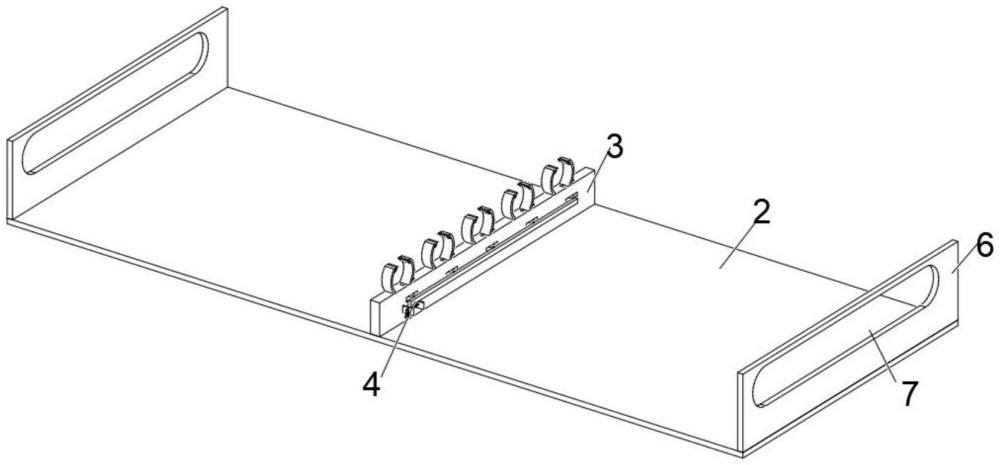

1.一種穩定的房建建材用房建搭載架，包括搭建架本體(1)，其特征在于，所述搭建架本體(1)的上端面布置有放置臺(2)，所述放置臺(2)上端面的中心處固定連接有支撐板(3)，所述支撐板(3)的上布置有夾持組件(4)，所述夾持組件(4)內放置有管材本體；

2.根據權利要求1所述的一種穩定的房建建材用房建搭載架，其特征在于，所述固定片(4011)和活動片(4012)的彎曲面分別轉動連接有限位片(5)，所述限位片(5)包括彈性部(501)，所述彈性部(501)之間通過連接部(502)進行連接。

3.根據權利要求2所述的一種穩定的房建建材用房建搭載架，其特征在于，所述連接部(502)的長度小于所述彈性部(501)的長度，所述彈性部(501)的上下兩端與所述連接部(502)之間形成彈力腔(503)。

4.根據權利要求1所述的一種穩定的房建建材用房建搭載架，其特征在于，所述滑槽的一側開設有通孔，所述連接桿(402)的表面同時在所述通孔內滑動連接，所述支撐板(3)的表面固定連接有兩塊固定板(403)。

5.根據權利要求4所述的一種穩定的房建建材用房建搭載架，其特征在于，兩塊所述固定板(403)內同時螺紋連接有螺紋桿(404)，所述螺紋桿(404)的表面同時螺紋連接有橫桿(405)，所述橫桿(405)的一側與所述連接桿(402)固定連接。

6.根據權利要求5所述的一種穩定的房建建材用房建搭載架，其特征在于，所述放置臺(2)的上端面對稱兩側布置有連接板(6)，所述連接板(6)內均開設有放置腔(7)，所述管材本體的兩端放置在所述放置腔(7)內。

技術總結
本技術公開了一種穩定的房建建材用房建搭載架，涉及搭載架技術領域，旨在解決當前對管材類建材進行運輸時易導致管材發生晃動和掉落的技術問題，包括搭建架本體，搭建架本體的上端面布置有放置臺，放置臺上端面的中心處固定連接有支撐板，支撐板的上布置有夾持組件，夾持組件內放置有管材本體，夾持組件包括等間距分布在支撐板上端面的夾持片，夾持片包括固定片和活動片，固定片和活動片呈相對位置彎曲，固定片固定連接在支撐板的上端面，支撐板的內部開設有滑槽，活動片通過連接桿在滑槽內滑動連接，固定片和活動片的彎曲面分別轉動連接有限位片，限位片包括彈性部。本技術具有在對管材本體運輸時對其位置進行夾持固定的優點。

技術研發人員：劉愛琴,陳志義,葉國平
受保護的技術使用者：浙江睿杰建設有限公司
技術研發日：20240805
技術公布日：2025/4/28
