本技術涉及貨籃，具體為一種輪胎存儲貨籃。

背景技術：

1、輪胎直接進行疊放存儲時，拿取不便，豎向存儲時，拿取時會出現滾動，具有安全隱患。

2、因此，需要設計一種輪胎存儲貨籃來解決上述背景技術中的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中問題，而提出的一種輪胎存儲貨籃。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種輪胎存儲貨籃，包括存儲架和限位籃，所述存儲架內部設有多組限位籃，所述存儲架上端四角處設有限位槽，所述存儲架下部正面處設有下翻板，所述下翻板正面兩側設有鎖緊桿，所述存儲架下部的內部設有多組防滑墊，所述限位籃內部設有軟墊，所述限位籃正面上部設有拉手。

4、作為本實用新型優選的方案，多組所述存儲架上下之間通過疊放放置。

5、作為本實用新型優選的方案，所述下翻板下部和存儲架之間通過轉軸連接。

6、作為本實用新型優選的方案，所述鎖緊桿和存儲架之間通過插拔連接，所述下翻板上設有和鎖緊桿連接的限位套。

7、作為本實用新型優選的方案，所述限位籃和存儲架之間通過套接連接。

8、作為本實用新型優選的方案，所述限位籃和軟墊之間通過套接連接，所述限位籃和輪胎之間通過套接連接。

9、綜上所述，本實用新型的技術效果和優點：該輪胎存儲貨籃，多組存儲架上下之間通過疊放放置，方便存儲時進行垂直方向放置，下翻板下部和存儲架之間通過轉軸連接，鎖緊桿和存儲架之間通過插拔連接，下翻板上設有和鎖緊桿連接的限位套，形成可打開的限位結構，使得多組限位籃放置和拿取更加方便，限位籃和存儲架之間通過套接連接，限位籃和軟墊之間通過套接連接，限位籃和輪胎之間通過套接連接，多組限位籃將多組輪胎分開放置，拿取時輪胎之間不影響，不會出現輪胎的滾動，使得操作更加安全，且軟墊使得輪胎放置更加穩定的同時，可減少輪胎的磨損。

技術特征：

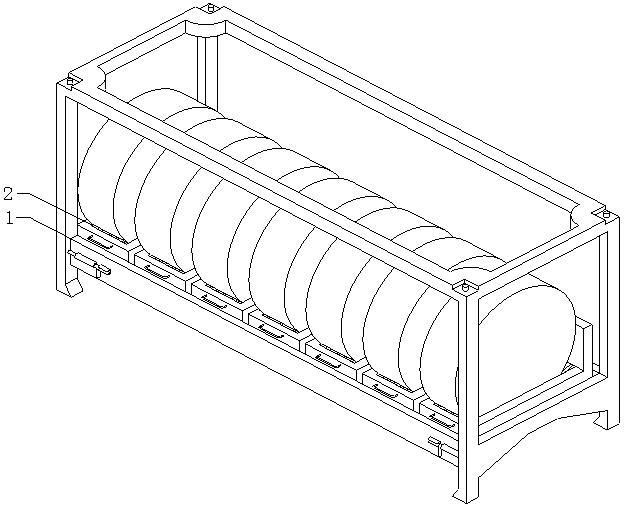

1.一種輪胎存儲貨籃，包括存儲架（1）和限位籃（2），其特征在于：所述存儲架（1）內部設有多組限位籃（2），所述存儲架（1）上端四角處設有限位槽（101），所述存儲架（1）下部正面處設有下翻板（103），所述下翻板（103）正面兩側設有鎖緊桿（102），所述存儲架（1）下部的內部設有多組防滑墊（104），所述限位籃（2）內部設有軟墊（201），所述限位籃（2）正面上部設有拉手（202）。

2.根據權利要求1所述的一種輪胎存儲貨籃，其特征在于：多組所述存儲架（1）上下之間通過疊放放置。

3.根據權利要求1所述的一種輪胎存儲貨籃，其特征在于：所述下翻板（103）下部和存儲架（1）之間通過轉軸連接。

4.根據權利要求1所述的一種輪胎存儲貨籃，其特征在于：所述鎖緊桿（102）和存儲架（1）之間通過插拔連接，所述下翻板（103）上設有和鎖緊桿（102）連接的限位套。

5.根據權利要求1所述的一種輪胎存儲貨籃，其特征在于：所述限位籃（2）和存儲架（1）之間通過套接連接。

6.根據權利要求1所述的一種輪胎存儲貨籃，其特征在于：所述限位籃（2）和軟墊（201）之間通過套接連接，所述限位籃（2）和輪胎之間通過套接連接。

技術總結
本技術涉及貨籃技術領域，具體為一種輪胎存儲貨籃，包括存儲架和限位籃，所述存儲架內部設有多組限位籃，所述存儲架上端四角處設有限位槽，所述存儲架下部正面處設有下翻板，所述下翻板正面兩側設有鎖緊桿，所述存儲架下部的內部設有多組防滑墊，所述限位籃內部設有軟墊，所述限位籃正面上部設有拉手，多組限位籃將多組輪胎分開放置，拿取時輪胎之間不影響，不會出現輪胎的滾動，使得操作更加安全，且軟墊使得輪胎放置更加穩定的同時，可減少輪胎的磨損。

技術研發人員：葉萬勤,熊淑賢,湯艷
受保護的技術使用者：武漢通匯汽車物流有限公司
技術研發日：20240805
技術公布日：2025/4/28
