本發明屬于太赫茲應用技術領域，具體涉及一種雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件。

背景技術：

太赫茲波是指振蕩頻率在10¹²Hz(1THz＝10¹²Hz)左右的電磁波，這一波段介于微波與光波之間，是電子學與光子學的交叉領域。太赫茲波技術主要涉及太赫茲波輻射源、探測器、傳輸、功能器件及太赫茲波相關應用的研究，其中太赫茲功能器件涉及濾波、調制、相移、偏振轉換等器件。偏振轉換元件是將入射光的偏振態在通過器件后變?yōu)榱硪环N偏振態的器件，在光譜檢測與傳感、偏振成像、偏振光通信等領域有著重要的應用。性能優良的常規偏振轉換元件應可以將線偏振光轉過90°，并具有偏振轉換率高、損耗小、寬帶工作的特點。用于偏振轉換的常規方法取決于天然雙折射材料的性質[J.Infrared Millim.Te.34，663-681(2013)]，這種方法需要沿著晶體的兩個正交光軸的剛好具有π的相位差。由于低雙折射，大損耗，體積龐大和高價格，這些天然雙折射晶體材料在太赫茲波段的應用非常有限。同時，因為相位延遲取決于波長，由雙折射材料制成的標準雙折射波片只能在很窄波段使用[Opt.Lett.31，265-267(2006)]。近年來，新型人工電磁微結構器件的興起為太赫茲偏振轉化器件的發展提供了新的思路，通過諸如表面等離子體、超材料、亞波長光柵等人工電磁微結構[Science：305，847-848(2004)]引入人工雙折射，能實現太赫茲波段的高雙折射、低損耗器件，從而得到高性能的太赫茲偏振轉換器。然而，現有的人工電磁微結構太赫茲偏振轉換器多是由以上兩層的金屬微結構組成的超表面構成，多采用反射式結構才能獲得高的反射率和偏振轉換率。少數采用透射式結構的器件[Science，340，1304(2013)]，由于多層金屬結構的存在，嚴重的阻抗適配帶來很高的損耗，器件透過率低、偏振轉換率不高、工作帶寬窄，同時多層金屬結構的設計方案給器件的加工帶來很大難度，也增加了制造成本，限制了這類器件的發展和應用。

另一方面，太赫茲通信、光譜和成像等應用系統中要求高性能的單向傳輸器件，即光從器件一端可以透過，而不能從另一端返回，從而起到保護光源、減低傳輸噪聲、提高阻抗匹配的作用。實現單向傳輸通常需要在器件中引入磁光材料實現光的非互易傳輸才能實現[Science，335，447-450(2012)]。由于在太赫茲波段具有磁光響應的非互易材料十分有限，太赫茲單向傳輸器件在過去鮮有報道，直到最近，一些太赫茲波非互易傳輸機制和器件的研究才有初步進展。Fan等提出了基于鐵氧體旋磁材料的太赫茲光子晶體可調諧環形器[Opt.Commun.285，3763-3769(2012)]，盡管該環形器的隔離度高達65dB，但此類器件需要在很大的外磁場(大于7T，1特斯拉＝10⁴高斯)下工作，且工作頻率低、帶寬窄。Shalaby等利用SrFe₁₂O₁₉永磁材料首次在實驗上演示了太赫茲法拉第隔離器的單向傳輸功能，其缺點是該磁光材料對太赫茲波的吸收較強，導致器件插入損耗大于5dB[Nature Commun.，4，1558(2013)]。因此，現有太赫茲磁光隔離器存在外加磁場大，器件磁滯損耗和插入損耗大，難以加工等缺點，使得太赫茲隔離器的研制遇到很大的瓶頸。另一種實現單向傳播的方法是采用空間非對稱結構依賴衍射和偏振效應實現非對稱傳輸。利用非對稱光子晶體、雙層非對稱金屬光柵[Opt.Lett.，38，839-841(2013)]以及手性超材料[Phys.Rev.A，88，023823(2013)]等非對稱人工電磁微結構，可以實現太赫茲波的非對稱傳輸，即同一偏振態的太赫茲波沿正反向入射器件其透過率是不同的，這些器件不包含磁光效應或非線性效應，卻具有的單向傳輸功能。然而這些器件盡管可以實現超過20dB的單向傳輸隔離度，但是由于依賴器件高階衍射效應，導致正向傳輸透過率很低，工作帶寬也很窄，影響了器件的實用性。

綜上所述，一方面太赫茲應用系統的發展對高性能太赫茲偏振轉換和單向傳輸器件的研制有著迫切的需求，另一方面目前報道的太赫茲偏振轉換和單向傳輸器件在偏振轉換率、隔離度、插入損耗、工作帶寬等方面還無法滿足應用系統的實際需求，急需發展無需外加磁場、高偏振轉換率、高隔離度、低損耗、易加工的太赫茲偏振轉換和單向傳輸器件。

技術實現要素：

本發明的目的在于提供一種雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件，解決背景技術中太赫茲偏振轉換元件的工作帶寬小、透過率低等關鍵技術問題，同時該器件還具有高隔離度和寬帶太赫茲波單向傳輸?shù)墓δ堋?/p>

本發明的技術方案為：包括介質光柵層(1)、介質襯底層(2)、金屬光柵層(3)，介質光柵層(1)和金屬光柵層(3)分別位于介質襯底層(2)兩側，介質光柵層(1)為所述器件的正面，金屬光柵層(3)為反面，介質光柵層(1)是在介質襯底層(2)上刻蝕獲得的周期性排列的柵脊(4)和柵槽(5)組成的浮雕型光柵結構，金屬光柵層(3)是由在介質襯底層(2)另一側鍍上周期性間隔排列的金屬柵條(6)組成金屬線柵，其中，介質光柵層(1)的介質柵脊取向相對于金屬光柵層(3)的金屬柵條(6)取向夾角為45°。該器件結合金屬光柵具有高偏振度的偏光特性與介質光柵層的人工高雙折射特性，介質光柵起到半波片的偏振轉換功能，得到偏振光轉過90°，而金屬光柵起到檢偏器的功能，只有轉過90°的偏振分量才能透過金屬光柵，其余分量被反射。將金屬光柵和介質光柵間的襯底層厚度設計為亞波長尺度，被金屬光柵反射的其他分量的光在金屬光柵層和介質光柵層之間形成局域共振，反射光每次經過介質光柵總有一部分光被旋轉到90°偏振分量又可被金屬光柵輸出，剩余繼續被反射，光在金屬光柵和介質光柵組成的光腔中多次 反射，高效地輸出了90°偏振分量。即使那些在介質光柵中不滿足π相位差的入射光波長，依然可以經歷多次相互作用后部分被金屬光柵輸出，從而將理論上窄帶半波片只有一個頻率點嚴格90°偏振旋轉改善為在寬帶范圍內均能實現90°偏振變換。同一偏振態的線偏光從反面入射金屬光柵時，恰好同樣因為金屬光柵的偏光特性完全不能透過該器件，從而又實現了單向傳輸功能。

雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件的工作方法是：入射線偏振光(7)的偏振方向應與介質光柵脊(4)成45°角，同時與金屬光柵條(6)成0°，當入射光從所述器件正面入射介質光柵層(1)，可以通過器件，出射光仍為線偏振光，偏振態轉過90°，實現偏振轉換功能；當偏振方向與金屬光柵條(6)成0°的入射光從所述器件反面入射金屬光柵層(3)，不能透過器件。由于該方向的線偏振光正向能透過、反向不能透過該器件，可以實現單向傳輸功能。

本發明的有益效果和優點是：

1.該器件巧妙地結合了金屬光柵的偏光特性與介質光柵的人工高雙折射特性，并將兩個光柵設計為45°夾角，實現了偏振轉換功能，相比于其他偏振轉換器，該器件輸出光是完全的90°旋轉的線偏振光，而沒有任何其他偏振分量；

2.同一偏振態的線偏光從反面入射金屬光柵時，恰好同樣因為金屬光柵的偏光特性不能透過該器件，從而又實現了單向傳輸功能，將偏振轉換和單向傳輸功能集成到一個器件上，克服了傳統偏振調控元件功能單一缺點；

3.合理設計器件幾何結構參數，實現了太赫茲波段金屬光柵層和介質光柵層之間的局域共振效應，正是這一工作機理的作用，相比于其他太赫茲偏振轉換器件和單向傳輸器件，該器件顯著地提高了透過率(＞90％)，拓寬了工作帶寬(＞1.0THz)獲得大于95％的偏振轉換率和達到30dB的單向傳輸隔離度；

4.本發明提出的雙層介質-金屬光柵結構簡單，在一片介質兩側分別做出兩種光柵結構即可，制備工藝流程簡單可靠，材料成本低廉，適合大規模的低成本制作。

附圖說明

圖1(a)是雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件的三維結構示意圖；

圖1(b)是該器件中介質光柵層的光學顯微鏡照片；

圖1(c)是該器件中金屬光柵層的光學顯微鏡照片；

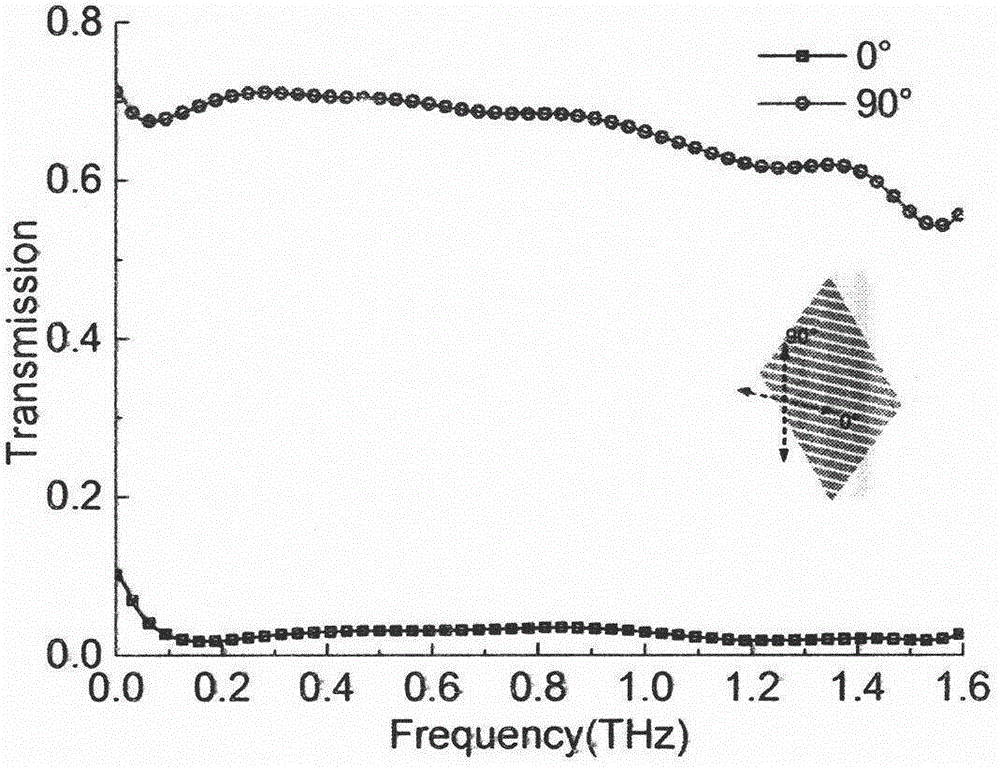

圖2是該器件中金屬光柵層偏光特性實驗測試譜線；

圖3(a)是該器件中介質光柵層雙折射特性曲線；

圖3(b)是介質光柵層正交偏振態位相差實驗測試曲線；

圖4是雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件的工作原理圖；

圖5(a)是雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件在不同入射方向和偏振角度條件下的太赫茲振幅透射實驗測試譜線；

圖5(b)是該器件的單向隔離度譜線；

圖6是該器件在0.65THz和1.4THz兩頻率點太赫茲波沿正面入射時偏振態變化及電場分布示意；

圖中：介質光柵層1、介質襯底層2、金屬光柵層3、介質光柵層?xùn)偶?、介質光柵層?xùn)挪?、金屬柵條6、入射線偏振光7。

具體實施方式

以下參照附圖對本發明所涉及的雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件做詳細闡述。

圖1是本發明涉及的雙層介質-金屬光柵結構的太赫茲波偏振轉換與單向傳輸器件在實施例中的結構示意圖，結構如下。在厚度為500μm的高阻硅晶圓上一側刻蝕出周期50μm、柵脊寬度30μm、柵槽深度200μm的介質光柵層，高阻硅的電阻率大于10KΩ·cm。在襯底另一側鍍上周期20μm、金屬柵條寬度14μm的金屬光柵層，金屬材料為金，金層厚度200nm。介質光柵層、襯底層、金屬光柵層依次層疊，由正面觀察時，金屬光柵層的柵脊取向相對于介質光柵層的柵脊取向順時針45°。

該器件的基本工作原理如下：首先，單獨分析金屬光柵和介質光柵在該器件中起到的基本功能。亞波長金屬線光柵對電磁波具有極好的偏振選擇特性，可以幾乎100％透過TM波而完全反射TE波。這里給出了與該器件結構相同的單一金屬光柵(無介質光柵結構)在高阻硅襯底上的測試結果，如圖2所示，0°偏振的透過率僅為2％，而90°偏振的透過率為70％，故單個金屬光柵在實驗測試的整個THz波段具有寬帶的、高偏振度的偏光特性，只有偏振態與金屬光柵層?xùn)偶谷∠蛘坏墓饽軌蛲高^金屬光柵。90°偏振的70％透過率，而不是理想的100％透過率是由于襯底n＝3.4的高折射率硅材料引起的反射帶來的損耗。

由于介質光柵層沿著柵脊和垂直于柵脊取向的空間對稱性被破壞，形成兩個不同的偏振模式TE和TM模，如圖3(a)所示，兩種不同偏振模式的有效折射率不同，這表明介質光柵層 就具有雙折射效應，雙折射率為兩種偏振模式的折射率差為0.4。如此大的雙折射率保證了兩個模式傳播亞波長量級距離后具有充分的位相差，發生偏振態的變換。如圖3(b)所示，在0.72THz處，兩個模式的位相差達到180°，即π，這表明在0.72THz處，太赫茲波通過介質光柵層時，就會產生偏振轉換；此時介質光柵層的作用可以理解為半波片，當一束線偏光的偏振方向與介質光柵柵脊呈45°夾角入射時，在0.72THz附近的光的出射偏振態將轉過90°，成為與入射光偏振態正交的線偏光，遠離0.72THz的出射光成為橢圓偏振光。以上分析表明經過偏振轉換之后的太赫茲波，不同頻率會有不同的偏振轉換率。

如圖4所示，金屬光柵與介質光柵呈45°夾角集成到一個襯底層兩側時構成了該器件，而當入射線偏振光的偏振方向與介質光柵脊成45°角，同時與金屬光柵條成0°，正面入射介質光柵層時，介質光柵起到半波片的偏振轉換功能，得到偏振光轉過90°，而金屬光柵起到檢偏器的功能，只有轉過90°的偏振分量才能透過金屬光柵，其余分量被反射。這樣就得到了出射光是嚴格轉過90°的線偏振光，實現了偏振轉換的功能。

由于襯底層厚度設計為亞波長量級，被金屬光柵層反射的其他分量的光在金屬光柵層和介質光柵層之間形成局域共振，如圖6所示，該器件在0.65THz頻率點處，通過介質光柵層時實現了偏振態的旋轉，并產生沿著傳輸方向的Ez分量，轉過90°的分量被金屬光柵輸出，而剩余分量被反射，在介質-金屬光柵間形成局域共振，光在金屬光柵和介質光柵中往復，特別是Ez分量完全被束縛在介質光柵中和金屬光柵表面；反射光每次經過介質光柵總有一部分光被旋轉到90°偏振分量又可被金屬光柵輸出，剩余繼續被反射，光在金屬光柵和介質光柵組成的光腔中多次反射，高效地輸出了90°偏振分量。即使那些在介質光柵中不滿足π相位差的入射光波長，依然可以經歷多次相互作用后部分被金屬光柵輸出，從而將理論上窄帶半波片只有一個頻率點嚴格90°偏振旋轉改善為在寬帶范圍內均能實現90°偏振變換。然而由于1.4THz處兩種偏振模式的位相差與π差值過大，導致該處偏振轉換率很低。如圖5(a)所示，沿正面入射的、偏振態與金屬柵條取向為0°的太赫茲波在0.2-1.25THz范圍內均能實現偏振變換輸出，可用帶寬大于1.0THz，且在0.6-0.9THz波段內，偏振轉化率和透過率超過90％。

如圖4所示，偏振態與金屬柵條取向為0°的線偏光從反面入射金屬光柵時，由于沒有先經過介質光柵進行偏振變換，恰好因為金屬光柵的偏光特性完全不能透過該器件，從而又實現了單向傳輸功能。如圖5(a)所示，沿反面入射的、偏振態與金屬柵條取向為0°的太赫茲波在0.2-1.4THz范圍內透過率不超過2％。如圖5(b)所示，該器件在0.2-1.25THz的寬譜范圍內隔離度接近30dB，且在1.2THz附近隔離度大于30dB。

下面舉例介紹器件工作方法：如圖4所示，入射線偏振光(7)的偏振方向應與介質光柵脊(4)成45°角，同時與金屬光柵條(6)成0°，當入射光從所述器件正面入射介質光柵層(1)，可以通過器件，透過率超過90％，出射光仍為線偏振光，偏振態轉過90°，實現偏振轉換功能，偏振轉換率大于95％；如圖4所示，當偏振方向與金屬光柵條(6)成0°的入射光從所述器件反面入射金屬光柵層(3)，透過率小于2％，實現單向傳輸功能，單向傳輸隔離度大于30dB。
