本文涉及但不限于液晶顯示技術，尤指一種偏光片和一種液晶顯示設備。

背景技術：

現有的偏光片包括第一三醋酸纖維素層、聚乙烯醇層、第二三醋酸纖維素層、壓敏膠層和離型膜，聚乙烯醇層延展拉伸后，將第一三醋酸纖維素層和第二三醋酸纖維素層設置在聚乙烯醇層的兩層面上，壓敏膠層設置在第一三醋酸纖維素層和第二三醋酸纖維素層中的一個的外側面上，然后再在壓敏膠層的外側面上設置離型膜。在使用時揭掉壓敏膠層的離型膜，然后貼覆在玻璃基板的兩個板面上(形成顯示模組)，且貼合后的兩個偏光片的兩個吸收軸(一個橫置、一個縱置)滿足相互垂直的使用要求(由液晶顯示原理決定)。

偏光片制作方法簡述：聚乙烯醇膜經過膨潤、染色、水洗等工藝后延展拉伸，再經過補色、烘干等工藝后在兩層面上設置三醋酸纖維素膜(第一三醋酸纖維素層和第二三醋酸纖維素層)，然后再進行后續的工藝并涂覆壓敏膠以及貼覆離型膜等，最后通過橫向和縱向的裁剪得到多個偏光片(顯示模組多為長方形結構，橫向裁剪得到的偏光片、在顯示模組上其吸收軸橫置而沿長邊方向，縱向裁剪得到的偏光片、在顯示模組上其吸收軸縱置而沿寬邊方向)。

延展拉伸后(吸收軸沿拉伸方向)的聚乙烯醇層具有收縮特性，在高溫環境下，大量熱量通過外層的三醋酸纖維素層傳遞至聚乙烯醇層上，在吸收大量熱量后聚乙烯醇層的收縮量較大。當聚乙烯醇層收縮后，橫置吸收軸的偏光片收縮的尺寸會大于縱置吸收軸的偏光片收縮的尺寸，玻璃基板受到橫置吸收軸的偏光片的拉扯力較大而發生彎曲(拉扯力與偏光片收縮量成正比，橫置吸收軸的偏光片收縮量大于縱置吸收軸的偏光片的收縮量)。玻璃基板厚度越薄，抗彎曲性能越弱，彎曲越嚴重，產品的平坦度越差。

技術實現要素：

為了解決上述技術問題中的至少之一，本文提供了一種偏光片，可更好地阻止外界的熱量透過防收縮層向偏光層傳遞，避免偏光層收縮，以實現制作成顯示模組時有效防止玻璃基板彎曲。

為了達到本文目的，本文提供了一種偏光片，包括：第一保護層；偏光層，所述第一保護層設置在所述偏光層的一層面上；和第二保護層，所述第二保護層設置在所述偏光層的另一層面上；其中，所述第一保護層和所述第二保護層中的至少一個具有多孔結構。

可選地，所述多孔結構的孔隙率為10～30％。

可選地，所述多孔結構的孔徑分布為3～5um。

可選地，所述多孔結構僅均勻分布于所述第一保護層。

可選地，所述多孔結構僅均勻分布于所述第二保護層。

可選地，所述多孔結構同時均勻分布于所述第一保護層和所述第二保護層。

可選地，所述偏光片還包括：連接層，所述第一保護層具有所述多孔結構，所述連接層設置在所述第二保護層的背向所述偏光層的表面上。

可選地，所述偏光片還包括：離型膜，設置在所述連接層的背向所述第二保護層的表面上。

可選地，所述第一保護層和所述第二保護層均為三醋酸纖維素層，所述偏光層為聚乙烯醇層，所述連接層為壓敏膠層。

本發明還提供了一種液晶顯示設備，包括有上述任一實施例所述的偏光片。

與現有技術相比，本發明提供的偏光片，第一保護層和/或第二保護層內設置多孔結構，多孔結構更好地阻止外界熱量向偏光層傳遞，可避免偏光層收縮，這樣制作成顯示模組時就可有效防止玻璃基板彎曲。

多孔結構內部的空氣的導熱率小于第一保護層和第二保護層的導熱率，熱量更不容易透過多孔結構傳遞至偏光層上，內部偏光層的溫度較低，更不容易收縮。

本文的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本文而了解。本文的目的和其他優點可通過在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

附圖說明

附圖用來提供對本文技術方案的進一步理解，并且構成說明書的一部分，與本申請的實施例一起用于解釋本文的技術方案，并不構成對本文技術方案的限制。

圖1為本發明一個實施例所述的偏光片的偏光層的結構示意圖，其吸收軸橫置；

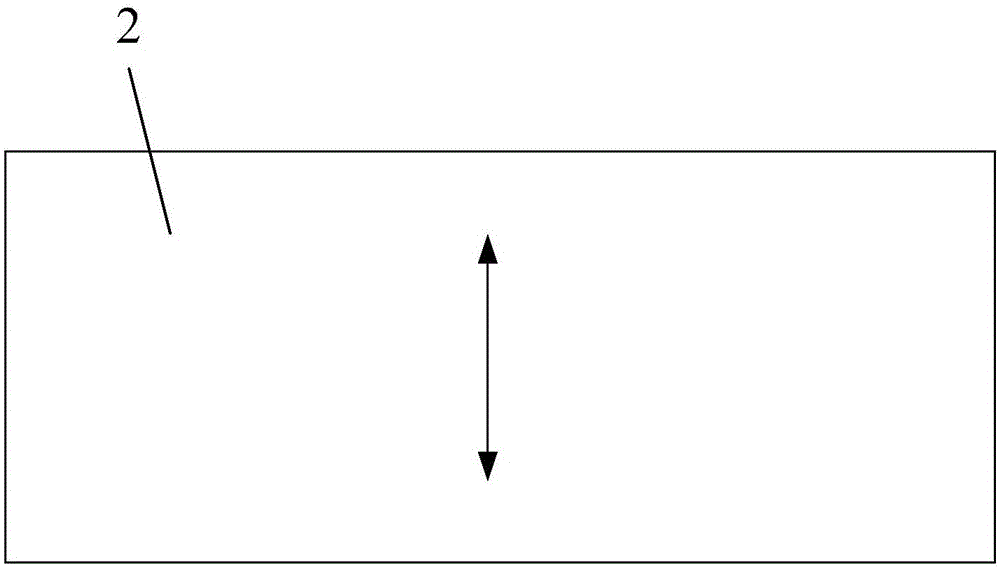

圖2為本發明一個實施例所述的偏光片的偏光層的結構示意圖，其吸收軸縱置；

圖3為本發明一個實施例所述的偏光片的結構示意圖；

圖4為本發明另一個實施例所述的偏光片的結構示意圖；

圖5為本發明又一個實施例所述的偏光片的結構示意圖；

圖6為本發明再一個實施例所述的偏光片的結構示意圖；

圖7為本發明一個實施例的顯示模組的結構示意圖。

其中，圖1至圖7中附圖標記與部件名稱之間的對應關系為：

1第一保護層，2偏光層，3第二保護層，4多孔結構，5玻璃基板，6連接層。

具體實施方式

為使本文的目的、技術方案和優點更加清楚明白，下文中將結合附圖對本文的實施例進行詳細說明。需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互任意組合。

在下面的描述中闡述了很多具體細節以便于充分理解本文，但是，本文還可以采用其他不同于在此描述的方式來實施，因此，本文的保護范圍并不受下面公開的具體實施例的限制。

下面結合附圖描述本文一些實施例的偏光片和液晶顯示設備。

本發明提供的偏光片，如圖1至圖6所示，包括：第一保護層1；偏光層2，所述第一保護層1設置在所述偏光層2的一層面上；和第二保護層3，所述第二保護層3設置在所述偏光層2的另一層面上；其中，所述第一保護層1和所述第二保護層3中的至少一個具有多孔結構4，所述多孔結構4阻止外界熱量向所述偏光層2傳遞。

本發明提供的偏光片，第一保護層1和/或第二保護層3具有多孔結構4，多孔結構4更好地阻止外界熱量向偏光層2傳遞，可避免偏光層2收縮，這樣制作成顯示模組時就可有效防止玻璃基板5彎曲。

多孔結構內部的空氣的導熱率小于第一保護層和第二保護層的導熱率，熱量更不容易透過多孔結構傳遞至偏光層上，內部偏光層的溫度較低，更不容易收縮。

較好地，所述多孔結構4的孔隙率為10～30％，熱導率隨孔隙率的的增大而減小，但孔隙率增大，第一保護層1和第二保護層3結構性能減弱，因第一保護層1和第二保護層3對偏光層2起到支撐保護作用，故孔隙率設置為10～30％。所述多孔結構4的孔徑分布為3～5um，防止因孔徑過大影響LCD面板RGB混光，產生Sparkling(發光)不良，故孔徑分布設置為3～5um。

本發明的第一個具體實施例中，如圖3所示，僅所述第一保護層1具有所述多孔結構4。

可選地，如圖3所示，所述多孔結構內的孔可以是圓形狀孔、長條形狀孔等，且所述多孔結構均布于所述第一保護層1。

其中，多孔結構4同時沿所述第一保護層1的長度方向、寬度方向和厚度方向均布于所述第一保護層1。

可選地，所述偏光片還包括：連接層6，設置在所述第二保護層3的背向所述偏光層2的表面上，用于連接第二保護層3和玻璃基板5，以制作成顯示模組。

可選地，所述偏光片還包括：離型膜，設置在所述連接層6的背向所述第二保護層3的表面上。

可選地，所述第一保護層1和所述第二保護層3均為三醋酸纖維素層，所述偏光層2為聚乙烯醇層，所述連接層6為壓敏膠層。

本發明的第二個具體實施例中，如圖4所示，僅所述第二保護層3具有所述多孔結構4。

可選地，所述多孔結構4均布于所述第二保護層3。

其中，多孔結構4同時沿所述第二保護層3的長度方向、寬度方向和厚度方向均布于所述第二保護層3。

可選地，所述偏光片還包括：連接層6，設置在所述第一保護層1的背向所述偏光層2的表面上，用于連接第一保護層1和玻璃基板5，以制作成顯示模組。

可選地，所述偏光片還包括：離型膜，設置在所述連接層6的背向所述第一保護層1的表面上。

可選地，所述第一保護層1和所述第二保護層3均為三醋酸纖維素層，所述偏光層2為聚乙烯醇層，所述連接層6為壓敏膠層，離型膜貼合在壓敏膠層的外露層面上可確保壓敏膠層的粘性，防止壓敏膠層上粘附污物。

本發明的第三個具體實施例中，如圖5和圖6所示，所述第一保護層1和所述第二保護層3均具有所述多孔結構4。

可選地，如圖5所示，所述偏光片還包括：連接層6，設置在所述第二保護層3的背向所述偏光層2的表面上，用于連接第二保護層3和玻璃基板5，以制作成顯示模組。

可選地，所述偏光片還包括：離型膜，設置在所述連接層的背向所述第二保護層3的表面上。

當然，如圖6所示，也可以是連接層6設置在第一保護層1的背向偏光層2的表面上，離型膜設置在連接層的背向第一保護層1的表面上，也可實現本申請的目的，其宗旨未脫離本發明的設計思想，在此不再贅述，均應屬于本申請的保護范圍內。

可選地，所述第一保護層1和所述第二保護層3均為三醋酸纖維素層，所述偏光層2為聚乙烯醇層，所述連接層6為壓敏膠層。

本發明提供的液晶顯示設備，包括顯示模組(如圖7所示)，所述顯示模組上具有上述任一實施例所述的偏光片。

本發明提供的液晶顯示設備具備上述任一實施例所述的偏光片的全部優點，在此不再贅述。

其中，顯示模組上設置有兩個所述偏光片，且一個偏光片的吸收軸橫置、另一個偏光片上的吸收軸縱置。

綜上所述，本發明提供的偏光片，第一保護層和/或第二保護層內設置多孔結構，多孔結構更好地阻止外界熱量向偏光層傳遞，可避免偏光層收縮，這樣制作成顯示模組時就可有效防止玻璃基板彎曲。

多孔結構內部的空氣的導熱率小于第一保護層和第二保護層的導熱率，熱量更不容易透過多孔結構傳遞至偏光層上，內部偏光層的溫度較低，更不容易收縮。

在本文的描述中，術語“安裝”、“相連”、“連接”、“固定”等均應做廣義理解，例如，“連接”可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本文中的具體含義。

在本說明書的描述中，術語“一個實施例”、“一些實施例”、“具體實施例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或特點包含于本文的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或實例。而且，描述的具體特征、結構、材料或特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

雖然本文所揭露的實施方式如上，但所述的內容僅為便于理解本文而采用的實施方式，并非用以限定本文。任何本文所屬領域內的技術人員，在不脫離本文所揭露的精神和范圍的前提下，可以在實施的形式及細節上進行任何的修改與變化，但本文的專利保護范圍，仍須以所附的權利要求書所界定的范圍為準。
