本發明涉及一種通過在反射偏光膜中包含吸收染料而使得亮度及色純度的提高極大化的液晶顯示裝置。
背景技術：

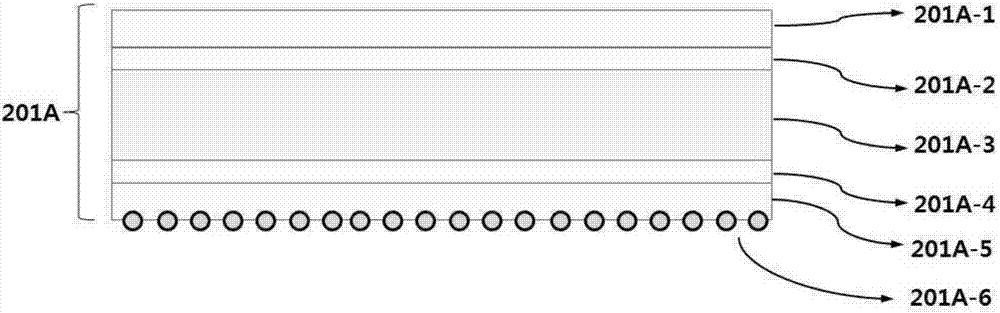

：以前，40英寸的電視為主流，而如今出現了很多購買50英寸甚至60英寸電視的消費者。這種尺寸的競爭結束后，便開始了分辨率的競爭。直到一年前全高清(fhd，fullhighdefinition)電視還屬于高級型號，而如今超高清(uhd，ultrahighdefinition)正在市場中急速推廣。最近，顯示器市場正在從大面積、高分辨率競爭發展為色彩競爭。由于這種原因，最近對具有優異色彩的顯示器制造方面的競爭呈上升趨勢。液晶顯示裝置(liquidcrystaldisplay，lcd)是利用液晶(liquidcrystal)的光學特性來顯示圖像，但由于顯示圖像的液晶面板自身為不能發光的非發光型元件，因此液晶顯示裝置具有包含液晶面板與在其背面配置的向液晶面板供給光的背光單元(back-lightunit)的結構。這種液晶顯示裝置不會使背光單元所提供的光全部透射過去，因此面板的亮度非常重要。為了提高面板的亮度，開發并使用各種膜，作為其代表性例子有反射偏光膜。所述反射偏光膜通常為低折射率的層和高折射率的層交替層壓的多層膜形態，所述多層膜是通過層間的干涉來引起選擇性地反射及/或透射特定波長的光的光學干涉。已知充分進行這種層壓，使其達到數十層到數百層以上，并緩慢改變相鄰層的厚度，則可以在所需要的波段中提高反射及/或偏光特性(參見韓國公開專利第1997-0700585號及國際公開第wo1995-017303號)。然而，為uhd播放而改變畫質規范的實際情況下，使用反射偏光膜時能夠改善亮度方面，但是在色純度方面還需要其它解決方案。尤其是需要一種能夠最小化亮度損失且能夠使色純度跨越性地提高至作為新規范水平的uhd播放水平的新技術。技術實現要素：要解決的技術問題因此，本發明的目的在于提供一種液晶顯示裝置，其通過最大限度地透射從光源發出的純r(jià)gb波長，并阻斷rgb波長以外的不必要的波長，從而能夠極大化地提高液晶顯示裝置的色純度且最大限度地增大亮度。技術方案為了實現上述目的，本發明提供液晶顯示裝置，其特征在于，其包含背光單元及液晶面板；所述背光單元依次包含反射偏光膜、棱鏡片、擴散片、導光板及反射板中的兩種以上；所述反射偏光膜包含吸收染料，其中所述吸收染料包含羥基苯并三唑類及四氮雜卟啉類染料。發明的效果根據本發明，將包含羥基苯并三唑類及四氮雜卟啉類染料的吸收染料導入到反射偏光膜中，從而最大限度地透射從光源發出的純r(jià)gb波長，并阻斷rgb波長以外的不必要的波長而提高色域，由此能夠制造出亮度及色純度得到極大化提高的液晶顯示裝置。附圖說明圖1為示出本發明一具體實施方式的液晶顯示裝置結構的模式圖。圖2a至圖2e為分別示出反射偏光膜(圖2a及圖2b)、水平棱鏡片(圖2c)、擴散片(圖2d)及反射板(圖2e)的結構的模式圖。圖3至圖17分別為實施例1-1至實施例3-6及比較例1和比較例2的液晶顯示裝置的發光光譜的圖。圖18為實施例3-1至實施例3-6的液晶顯示裝置的根據左右視角的色移測定結果。附圖標記說明10：液晶面板101：上偏光板102：第一粘附層103：液晶單元104：第二粘附層105：下偏光板20：背光單元201：反射偏光膜202：水平棱鏡片203：垂直棱鏡片204：擴散片205：導光板206：反射板201a及201b：反射偏光膜201a-1：第一聚酯層201a-2：第一粘附層201a-3及201b-3：芯層201a-4：第二粘附層201a-5：第二聚酯層201a-6：背面珠層201b-1：擴散珠層201b-2：擴散涂層201b-4：粘附層201b-5：聚酯層201b-6：背面珠層202-1：棱鏡圖案層202-2：棱鏡片基材202-3：背面涂層202-4：第三珠204-1：第一珠204-2：擴散涂層204-3：擴散片基材204-4：隱蔽涂層204-5：第二珠206-1：第四珠206-2：正面涂層206-3：反射板基材具體實施方式本發明的液晶顯示裝置包含背光單元及液晶面板，其特征在于，所述背光單元依次包含反射偏光膜、棱鏡片、擴散片、導光板及反射板中的兩種以上；所述反射偏光膜包含吸收染料，其中所述吸收染料包含羥基苯并三唑類及四氮雜卟啉類染料。圖1中示出本發明一具體實施方式的液晶顯示裝置的結構。參照圖1，液晶面板10以依次層壓的形態包含上偏光板101、第一粘附層102、液晶單元(liquidcrystalcell)103、第二粘附層104及下偏光板105，背光單元20可以以依次層壓的形態包含反射偏光膜201、水平棱鏡片202、垂直棱鏡片203、擴散片204、導光板205及反射板206。參照圖2a至圖2e，圖2a的反射偏光膜201a可以以依次層壓的形態包含第一聚酯層201a-1、第一粘附層201a-2、芯層201a-3、第二粘附層201a-4、第二聚酯層201a-5及背面珠層201a-6。此外，圖2b的反射偏光膜201b可以以依次層壓的形態包含擴散珠層201b-1、擴散涂層201b-2、芯層201b-3、粘附層201b-4、聚酯層201b-5及背面珠層201b-6。此外，圖2c的水平棱鏡片202可以在棱鏡片基材202-2的一面上具備棱鏡圖案層202-1，在相反面上可以具備具有第三珠202-4的背面涂層202-3。此外，垂直棱鏡片203也可以具有與所述水平棱鏡片202相同的層結構。進一步地，圖2d的擴散片204可以在擴散片基材204-3的一面上具備具有第一珠204-1的擴散涂層204-2，在相反面上可以具備具有第二珠204-5的隱蔽涂層204-4。此外，圖2e的反射板206可以在反射板基材206-3的一面上具備具有第四珠206-1的正面涂層206-2。但是，本發明的液晶顯示裝置并不限定于上述結構，而是可以根據需要進行多種變形。觀察液晶顯示裝置的基本原理可知，從光源發出的光經過導光板被引導至液晶面板方向后，通過擴散片的同時向垂直于面的水平/垂直方向擴散，從而使得光亮度急劇下降，因此使從擴散片發出的光通過棱鏡片，從而阻擋光從出光面正面以外的方向出去，并提高光定向性而縮小視角，由此能夠增大向背光出光面正面方向的亮度。接著，使通過棱鏡片(水平棱鏡片及/或垂直棱鏡片)的光通過反射偏光膜，從而通過光的回收利用(recycling)使亮度增大得到極大化。根據本發明，所述背光單元依次包含反射偏光膜、棱鏡片、擴散片、導光板及反射板中的兩種以上，所述反射偏光膜包含吸收染料，其中所述吸收染料包含羥基苯并三唑類及四氮雜卟啉類染料。即，根據包含吸收染料的層的位置，亮度損失量會不同，而本發明的技術結構上的特征為，在背光單元結構層中，在離液晶面板近的反射偏光膜中設有包含吸收染料的層。根據本發明的一具體實施方式，所述反射偏光膜依次包含第一聚酯層、第一粘附層、芯層、第二粘附層、第二聚酯層及背面珠層(圖2a的201a結構)，所述第一聚酯層的一面或兩面、所述芯層的一面或兩面及所述第二聚酯層的一面或兩面中的一個以上的位置上可以具有包含吸收染料的涂層，或者在所述第一粘附層內、第二粘附層內或兩者中均可以包含吸收染料。根據本發明的另一具體實施方式，所述反射偏光膜依次包含擴散珠層、擴散涂層、芯層、粘附層、聚酯層及背面珠層(圖2b的201b結構)，所述芯層的一面或兩面及所述聚酯層的一面或兩面中的一個以上的位置上可以具有包含吸收染料的涂層，或者在所述擴散涂層內、粘附層內或兩者中均可以包含吸收染料。例如，含所述吸收染料的涂層及粘附層可以分別通過濕式涂布來形成。具體地，所述含吸收染料的涂層及粘附層的厚度可以為1～100μm、2～100μm、2～15μm或15～25μm。所述含吸收染料的涂層可以包含粘合劑樹脂，所述粘合劑樹脂可例舉如選自聚酯類、丙烯酸類、聚氨酯類、三聚氰胺類、聚乙烯醇類及惡唑啉類粘合劑樹脂中的一種以上的樹脂。具體地，所述粘合劑樹脂可以為丙烯酸類粘合劑樹脂。所述含吸收染料的粘附層可以進一步包含減壓性粘合劑。所述減壓性粘合劑可例舉如選自丙烯酸類、氨基甲酸乙酯類、環氧類及硅類粘合劑中的一種以上的粘合劑。具體地，所述減壓性粘合劑可以為丙烯酸類粘合劑。具體地，以含吸收染料的涂層或粘附層總重量為基準，所述吸收染料的含量可以為0.01～10重量％，優選可以為0.05～7重量％。所述聚酯層可以為聚碳酸酯膜或聚對苯二甲酸乙二醇酯膜。具體地，所述聚對苯二甲酸乙二醇酯膜可以為經過單軸拉伸或定向角得到控制的膜。所述芯層可以為折射率不同的第一聚合物層和第二聚合物層交替層壓形成而選擇性地反射及透射特定波長范圍的可見光的層壓膜。例如，所述第一聚合物層和第二聚合物層可以相互直接接觸來層壓，或者通過介入附加的聚合物層來層壓。具體地，所述層壓可以為100～1,000層，更具體可以為300～500層。所述第一聚合物層可以由通過拉伸而使折射率發生變化的聚酯組成。具體地，所述第一聚合物層可以為聚對苯二甲酸乙二醇酯膜或聚對苯二甲酸萘二醇酯(polynaphthaleneterephthalate)膜。所述第二聚合物層可以由拉伸所引起的折射率變化較小的聚酯組成。具體地，所述第二聚合物層可以為共聚聚對苯二甲酸萘二醇酯膜。更具體地，所述共聚聚對苯二甲酸萘二醇酯可以由包含萘二羧酸及二甲基對苯二甲酸的二羧酸成分與包含乙二醇的二醇成分共聚合而成。所述第一聚合物層和第二聚合物層分別可以具有0.05～0.5μm的厚度，具體可以具有0.05～0.3μm的厚度。第一聚合物層和第二聚合物層的厚度可以連續變化，也可以階梯性地變化。所述第一聚合物層沿著單軸拉伸(x軸方向)，從而在單軸拉伸方向(x軸方向)上具有高折射率，因此與第二聚合物層的折射率差會沿著拉伸方向變大。因此，所述第一聚合物層與第二聚合物層相互交替層壓而形成的芯層可以對第一偏光的光具有反射特性。另一方面，在膜面內，沿著垂直于所述單軸拉伸方向的另外的軸(y軸方向)方向，第一聚合物層和第二聚合物層之間不會產生折射率差，因此所述芯層可以對第二偏光的光具有透射特性。所述棱鏡片可以為水平棱鏡片、垂直棱鏡片或它們組合的復合棱鏡片。此外，所述棱鏡片可以為包含多個半球形微透鏡的片材。所述吸收染料包含羥基苯并三唑(hydroxybenzotriazole)類及四氮雜卟啉(tetraazaporphyrin)類染料，還可以進一步包含吸收480～510nm或560～610nm的波段的染料。具體地，所述染料可以為選自花青(cyanine)類、吡咯次甲基(pyrrolmethin)類、若丹明(rhodamin)類及硼二吡咯亞甲基(borondipyrromethene)類染料中的一種以上。更具體地，所述吸收染料可以為羥基苯并三唑類、花青類及四氮雜卟啉類染料的組合。所述液晶面板可以依次包含上偏光板、第一粘附層、液晶單元、第二粘附層及下偏光板。構成本發明的液晶顯示裝置的背光單元及液晶面板的各個結構層可以具有本領域中通常允許的材質、厚度、形態等，并且可以根據需要進行多種變形。如上所述，本發明的包含含吸收染料的反射偏光膜的液晶顯示裝置可以最大限度地透射從光源發出的純r(jià)gb波長，并阻斷rgb波長以外的不必要的波長，從而可以提供得到提高的色域(色純度)及亮度。實施例下面，將通過下述實施例更詳細地說明本發明。但是，下述實施例僅用于例示本發明，本發明的范圍并不限定于此。實施例1-1混合25重量％的丙烯酸粘合劑樹脂(綜研化學株式會社制造，gs1000)和75重量％的甲基乙基酮，從而制備溶液，然后以所述溶液100重量份計，添加0.05重量份的吸收染料(sk化學公司，sk-d593，主吸收波段：560～610nm)，從而制備含吸收染料的涂層組合物。利用邁爾棒(mayerbar)在單軸拉伸聚對苯二甲酸乙二醇酯膜(平均厚度：100μm，定向角：3°)的一面上涂布所述含吸收染料的涂層組合物，并進行干燥及固化而形成厚度為5μm的含吸收染料的涂層。之后，在單軸拉伸pet膜的另一面上粘合芯層，并在所述芯層的另一面上粘合普通pet膜(制造公司：skc，產品名：v5400)。通過珠涂布法(beadcoating)對普通pet膜的另一面進行處理，使得背面珠層的霧度為35％，從而制造反射偏光膜(參見圖2a)，并將所述反射偏光膜應用到背光單元中。此外，所述blu的結構為所述反射偏光膜、水平棱鏡片、垂直棱鏡片、擴散片、導光板及反射板依次層壓的結構。此外，使用上偏光板、第一粘附層、液晶單元、第二粘附層及下偏光板依次層壓的結構的液晶面板來制造液晶顯示裝置(參見圖1)。實施例1-2使用擴散珠層、擴散涂層、芯層、粘附層、聚酯層(普通pet膜，制造公司：skc，產品名：v5400)及背面珠層依次層壓的結構的反射偏光膜(參見圖2b)，并在所述實施例1-1的含吸收染料的涂層組合物中，以所述溶液100重量份計，進一步添加15重量份的珠(制造公司：積水化學工業株式會社(sekisui)，產品名：mbx-40)，將其作為擴散涂層(含吸收染料)和擴散珠層，除此之外，采用與實施例1-1相同的方法來制造液晶顯示裝置。比較例1除了沒有添加吸收染料之外，制造與實施例1-1具有相同結構的液晶顯示裝置。實驗例1利用輻射計(radiometer，cs-2000；美能達(minolta))對所述實施例1-1、實施例1-2及比較例1的液晶顯示裝置進行光譜的變化及特性測定，并將其結果顯示于表1及圖3至圖5中。色域是顯示色彩再現面積。表1如表1及圖3至圖5中所示，與反射偏光膜中沒有包含吸收染料的比較例1相比，包含吸收染料的實施例1-1及實施例1-2的液晶顯示裝置顯示出得到提高的色純度。實施例2-1至實施例2-5如下述表2中所示，吸收染料(sk化學公司，sk-d593)的使用量不同之外，采用與實施例1-2相同的方法來制造液晶顯示裝置。表2比較例2除了沒有添加吸收染料之外，制造與實施例2-1具有相同結構的液晶顯示裝置。實驗例2采用與實驗例1相同的方法對所述實施例2-1至實施例2-5及比較例2的液晶顯示裝置進行光譜的變化及特性測定，并將其結果顯示于表3及圖6至圖11中。表3如表3及圖6至圖11中所示，吸收染料的使用量不同時，色純度的提高水平會不同。由上述事實可知，通過調節吸收染料的使用量，使得其符合blu特性，從而能夠使液晶顯示裝置的亮度及色純度特性得到極大化。實施例3-1至實施例3～6如圖4中所示，除了調節背面珠層的珠含量(以溶液100重量份為基準)來改變背面珠層的霧度之外，采用與實施例1-2相同的方法來制造液晶顯示裝置。表4背面珠層的珠含量(重量份)背面珠層的霧度實施例3-11.256.6％實施例3-21.046.4％實施例3-30.730.4％實施例3-40.522.6％實施例3-50.314.4％實施例3-60.15.2％實驗例3采用與實驗例1相同的方法對所述實施例3-1至實施例3-6及比較例2的液晶顯示裝置進行光譜的變化及特性測定，并將其結果顯示在表5及圖12至圖17中。此外，采用相同的方法來測定根據左右視角的色移，并將其結果顯示在圖18中。表5如表5及圖12至圖17所示，根據背面珠層的霧度水平，色域的水平會得到維持，亮度會得到提高。此外，如圖18所示，背面珠層的霧度水平不同時，根據左右視角的色移會不同，背面珠層的霧度越低(實施例3-6的情況)，則根據左右視角的色移會得到改善。由此可知，考慮到亮度損失及色移時，可根據應用來調整最佳條件。因此可以確認，本發明的液晶顯示裝置最大限度地透射從光源發出的純r(jià)gb波長，并阻斷rgb波長以外的不必要的波長，從而提高色域，由此使得色純度的提高及亮度得到極大化。當前第1頁12
