本實用新型涉及便攜式攝影箱技術領域，具體為一種便攜式攝影箱。

背景技術：

在室內用照相機拍攝物品時，為了得到理想的拍攝效果，必須在被拍攝物品周圍設置均勻、明亮的燈光，使被拍攝物品上面沒有拍攝陰影或明暗度相差過大的情況，一般的做法是在被拍攝物品四周擺設或吊掛多個照明燈，這種方法對于拍攝較小件物品來說，就顯得使用上過于麻煩、耗時耗電過多，一般使用攝影箱來達到從四周均勻照亮整個被拍攝物品的效果，而一般的攝影箱不方便攜帶，同時在攝影過程中不可以調節高度和角度，不利于整體的拍攝效果，例如專利號為201420630719.9的專利，包括頂板、右側板、底板左側板和后側板，所述頂板上設有拍攝孔，頂板、右側板、底板和左側板分別通過折痕與連接板連接，雖然組裝簡單、所形成的柔光空間穩定，但是不能調節整體的高度和角度，使用起來不便。

技術實現要素：

本實用新型的目的在于提供一種便攜式攝影箱，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種便攜式攝影箱，包括支撐板，所述支撐板的內側設有支撐底座，所述支撐底座包括第一支撐板和第二支撐板，所述第一支撐板通過轉動軸與第二支撐板相連，所述支撐板的外壁中心位置設有通孔，所述支撐板的后側設有后板，所述后板的左右兩側均設有固定三角板，所述固定三角板的外壁上設有固定卡扣，所述固定卡扣與通孔相配合，所述支撐底座的底端設有調節裝置，所述調節裝置包括伸縮桿，所述伸縮桿的頂端設有連接板，所述連接板的頂端設有板體，所述板體的內側設有轉動板，所述板體通過第二螺栓與轉動板相連，所述伸縮桿的底端設有固定環，所述固定環的外壁上設有支撐桿。

優選的，所述支撐底座的頂端左右兩側均設有固定板，所述固定板的內側設有外筒，所述外筒的左右兩側均設有內筒，所述內筒的另一端與固定板相連。

優選的，所述固定板的外側設有固定塊，所述固定塊的上表面設有凹槽，所述凹槽的內側設有把手連接板，所述固定塊通過第一螺栓與把手連接板相連，所述把手連接板的頂端設有把手。

優選的，所述固定板與內筒的連接處設有加固環。

優選的，所述支撐桿的底端設有橡膠墊片。

與現有技術相比，本實用新型的有益效果是：該便攜式攝影箱，通過通孔與固定卡扣的配合，可以把后板拆卸下來，通過轉動軸把第一支撐板和第二支撐板連接在一起，推動支撐板可以把支撐底座收縮起來，減少整體的空間，從而方便的攜帶，通過松動第二螺栓可以使轉動板在板體內轉動，從而調節支撐底座的角度，通過伸縮桿可以調節整體的高度，在攝影的過程中更方便的調節，以便拍攝出不同角度的照片。

附圖說明

圖1為本實用新型結構示意圖；

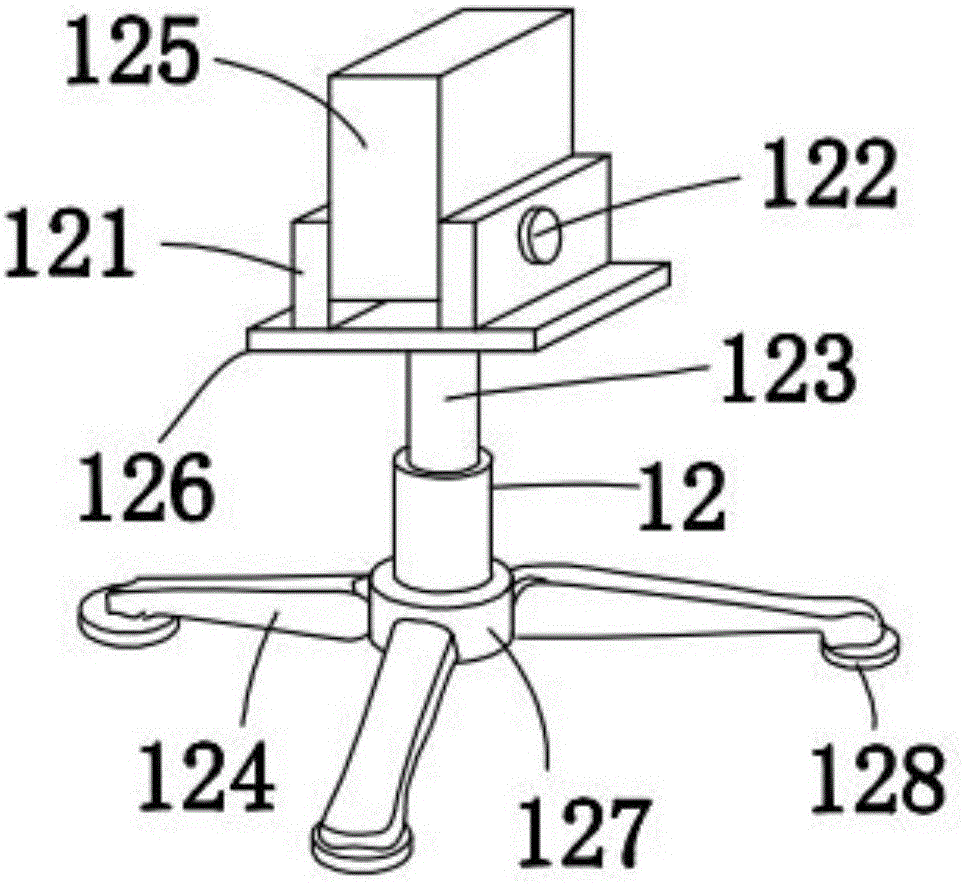

圖2為本實用新型的調節裝置結構示意圖；

圖3為本實用新型的固定塊結構示意圖。

圖中：1、支撐底座，101、第一支撐板，102、轉動軸，103、第二支撐板，2、支撐板，3、通孔，4、固定板，5、加固環，6、后板，7、外筒，8、內筒，9、第一螺栓，10、固定塊，11、固定三角板，12、調節裝置，121、板體，122、第二螺栓，123、伸縮桿，124、支撐桿，125、轉動板，126、連接板，127、固定環，128、橡膠墊片，13、固定卡扣，14、凹槽，15、把手，16、把手連接板。

具體實施方式

下面結合說明書附圖和實施例，對本實用新型的具體實施例做進一步詳細描述：

請參閱圖1-3，本實用新型提供一種技術方案：一種便攜式攝影箱，包括支撐板2，所述支撐板2的內側設有支撐底座1，所述支撐底座1包括第一支撐板101和第二支撐板103，所述第一支撐板101通過轉動軸102與第二支撐板103相連，通過轉動軸102把第一支撐板101和第二支撐板103連接在一起，推動支撐板2可以把支撐底座1收縮起來，減少整體的空間，從而方便的攜帶，所述支撐底座1的頂端左右兩側均設有固定板4，所述固定板4的內側設有外筒7，所述外筒7的左右兩側均設有內筒8，所述內筒8的另一端與固定板4相連，所述固定板4與內筒8的連接處設有加固環5，通過加固環5可以加強固定板4與內筒8的連接，當支撐底座1收縮時，通過外筒7與內筒8的配合可以使整體更穩定，所述固定板4的外側設有固定塊10，所述固定塊10的上表面設有凹槽14，所述凹槽14的內側設有把手連接板16，所述固定塊10通過第一螺栓9與把手連接板16相連，所述把手連接板16的頂端設有把手15，通過第一螺栓9把把手連接板16固定在凹槽14內，可以拎動把手15，更方便的攜帶，把所述支撐板2的外壁中心位置設有通孔3，所述支撐板2的后側設有后板6，所述后板6的左右兩側均設有固定三角板11，所述固定三角板11的外壁上設有固定卡扣13，所述固定卡扣13與通孔3相配合，通過通孔3與固定卡扣13的配合，可以把后板6拆卸下來，所述支撐底座1的底端設有調節裝置12，所述調節裝置12包括伸縮桿123，所述伸縮桿123的頂端設有連接板126，所述連接板126的頂端設有板體121，所述板體121的內側設有轉動板125，所述板體121通過第二螺栓122與轉動板125相連，通過松動第二螺栓122可以使轉動板125在板體121內轉動，從而調節支撐底座1的角度，通過伸縮桿123可以調節整體的高度，在攝影的過程中更方便的調節，所述伸縮桿123的底端設有固定環127，所述固定環127的外壁上設有支撐桿124，所述支撐桿124的底端設有橡膠墊片128，通過橡膠墊片128可以防止支撐桿124的底部磨損。

使用時，通過通孔3與固定卡扣13的配合，可以把后板6拆卸下來，通過轉動軸102把第一支撐板101和第二支撐板103連接在一起，推動支撐板2可以把支撐底座1收縮起來，減少整體的空間，從而方便的攜帶，通過松動第二螺栓122可以使轉動板125在板體121內轉動，從而調節支撐底座1的角度，通過伸縮桿123可以調節整體的高度，在攝影的過程中更方便的調節，以便拍攝出不同角度的照片。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型的技術范圍作出任何限制，故凡是依據本實用新型的技術實質對以上實施例所作的任何細微修改、等同變化與修飾，均仍屬于本實用新型的技術方案的范圍內。
