本實用新型涉及光纜的熔接、分光、配線、盒體快速開啟以及架空或掛壁安裝光纜接頭盒的技術領域，特別涉及一種室外快速開啟式分光配線接頭盒。

背景技術：

近幾年，隨著FTTH（Fiber To The Home）光纖到戶的大力發展和寬帶中國的戰略實施，中國的FTTH光纖到戶行業迎來了飛速發展的時期。FTTH在國外發展的情況具有很強的地域性，日韓發展最好，北美次之，歐洲則相對滯后。在光纖到戶的部署上，亞太地區一直居于世界領先地位；而中國，作為世界上經濟增長最快的國家之一，其FTTH光纖到戶的部署和發展速度也受到了全球的矚目，已經走到了世界的前列。目前中國的FTTH光纖到戶和4G網絡，已在中國各地如火如荼地進行。從統計數據看，中國的寬帶用戶保持著快速增長的態勢，據中國電信集團科技委主任韋樂平預計，到2015年中國的寬帶用戶將達到2.5億戶以上。

中國住房與城鄉建設部、工業和信息化部早于2013年就已聯合發出通知，要求貫徹落實此前出臺的《住宅區和住宅建筑內光纖到戶通信設施工程設計規范》及《住宅區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》兩項國家標準。根據通知，自2013年4月1日起，在公用電信網已實現光纖傳輸的縣級及以上城區，新建住宅區和住宅建筑的通信設施應采用光纖到戶方式建設，同時鼓勵和支持有條件的鄉鎮、農村地區新建住宅區與住宅建筑實現光纖到戶。

目前用在FTTH光纖到戶的“最后一公里”的接頭盒，大多是配線接頭盒和多分歧口光纜接頭盒，這些接頭盒大部分只是在普通接頭盒的基礎上做些簡單的改造。由于殼體外形體積較大，要占用很大的安裝空間，因此很難找到合適的安裝位置，而且還會影響城市的美觀；并且殼體螺釘較多，打開和安裝十分繁瑣，不方便后期空中的在線維護和擴容，使施工變得異常復雜。這樣的安裝方式不僅減緩了施工速度，而且還增加了施工成本，給客戶帶來不必要的額外投入。還有的熔接和分光配線功能布局不合理，走線路由十分凌亂，不能滿足用戶開通FTTH時，快速即插即用的使用要求。

技術實現要素：

本實用新型提供一種室外快速開啟式分光配線接頭盒，以解決現有接頭盒殼體的外形體積較大，不方便架空安裝，影響城市的美觀、殼體螺釘較多、打開非常繁瑣、空中擴容和維護安裝十分不便、不能做到殼體快速打開、光纖快速連接器即插即用、走線路由不清晰、不能滿足單個施工人員即可操作等技術難題。

為了達到上述目的，本實用新型提供了一種室外快速開啟式分光配線接頭盒，其包括：盒蓋、盒底和分光配線盤體，其中：

所述盒蓋與所述盒底之間形成一內部空間，所述盒蓋與所述盒底的一側通過一鉸鏈相連接，另一側通過兩個塑料鎖扣固定，所述盒蓋與所述盒底之間未采用螺釘進行固定，所述盒底的上下端部設有多個普通光纜進出孔和多個皮線光纜進出孔，多個普通光纜進出孔設置于所述盒底的右側，多個皮線光纜進出孔置于設所述盒底的左側，多個所述普通光纜進出孔用于普通光纜的進出安裝，多個所述皮線光纜進出孔用于皮線光纜的進出安裝，所述盒蓋或所述盒底的外側兩端還設有架空掛鉤或掛壁安裝件，以在架空或者壁掛安裝時使用；

所述分光配線盤體設置于所述內部空間并通過一轉軸連接固定在所述盒底內。

在本實用新型的一實施例中，所述分光配線盤體包括分光配線盤、分光配線盤蓋和適配器固定模塊，所述分光配線盤的一面設有光分路器和適配器，所述光分路器由光分路器卡槽固定，所述適配器由適配器固定模塊固定。

在本實用新型的一實施例中，所述分光配線盤的另一面設有熱熔管卡槽，所述分光配線盤內設有熱熔管，所述熱熔管由所述熱熔管卡槽固定。

在本實用新型的一實施例中，所述盒底上設有普通光纜固定座和皮線光纜固定座，所述普通光纜固定座用于普通光纜的固定，所述皮線光纜固定座用于皮線光纜的固定。

在本實用新型的一實施例中，所述盒蓋和所述盒底周邊的結合面設有殼體密封條，用于所述盒蓋、所述盒底的密封以及普通光纜及皮線光纜的密封。

在本實用新型的一實施例中，所述盒底內還設有加強芯固定裝置，用于固定光纜加強芯。

在本實用新型的一實施例中，普通光纜進出孔為4個，分別置于所述盒底的上下兩端，所述皮線光纜進出孔為16個，同樣分別置于所述盒底的上下兩端，每端8個，普通光纜進出適合直徑為8~16mm的普通光纜進出安裝，皮線光纜進出孔適合尺寸為2×3mm、直徑為3mm或直徑為4mm皮線光纜進出。

在本實用新型的一實施例中，所述盒底內還設有扎帶扣，用于盤繞和固定普通預留光纖及皮線光纜或尾纖。

在本實用新型的一實施例中，所述普通光纜進出孔設有普通光纜密封圈，用于密封普通光纜，安裝直通的普通光纜時，只需將普通光纜密封圈切開，再將直通光纜纏繞密封膠帶卡入密封圈孔內即可。

在本實用新型的一實施例中，所述皮線光纜進出孔設有防水海綿，用于不裝或安裝皮線時盒體防塵、防水的密封。

與現有技術相比較，本實用新型具有以下優點：

1.本實用新型提供的室外快速開啟式分光配線接頭盒的殼體外形體積較小，只需很小的空間即可安裝，不影響城市的美觀；

2.盒蓋和盒底的一側通過鉸鏈相連接，另一側通過兩個塑料鎖扣固定，上下殼體之間沒有使用任何一顆螺釘固定，只需扳開兩個塑料鎖扣即可打開盒蓋，實現了殼體快速開啟的要求，這樣既減少了殼體在空中在線打開的時間，又方便了光纖的快速維護和擴容；

3.本實用新型提供的室外快速開啟式分光配線接頭盒后期無需現場成端和熔接，單個施工人員即可操作，能夠做到即插即用，方便新客戶開通，既提高了施工速度，又降低了施工成本；

4.本接頭盒內的皮線光纜可以根據客戶的走線要求，做到向上或向下兩端走線，使引出的皮線光纜走纖路由更加清晰，同時也方便了客戶施工；

5. 該接頭盒盒蓋與盒底之間采用相應的密封件進行密封，光纜進出口及皮線光纜卡槽均有密封圈和海綿密封，因此具有良好的防塵、防水性能，防護等級能夠達到IP55以上。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型的外部整體結構示意圖；

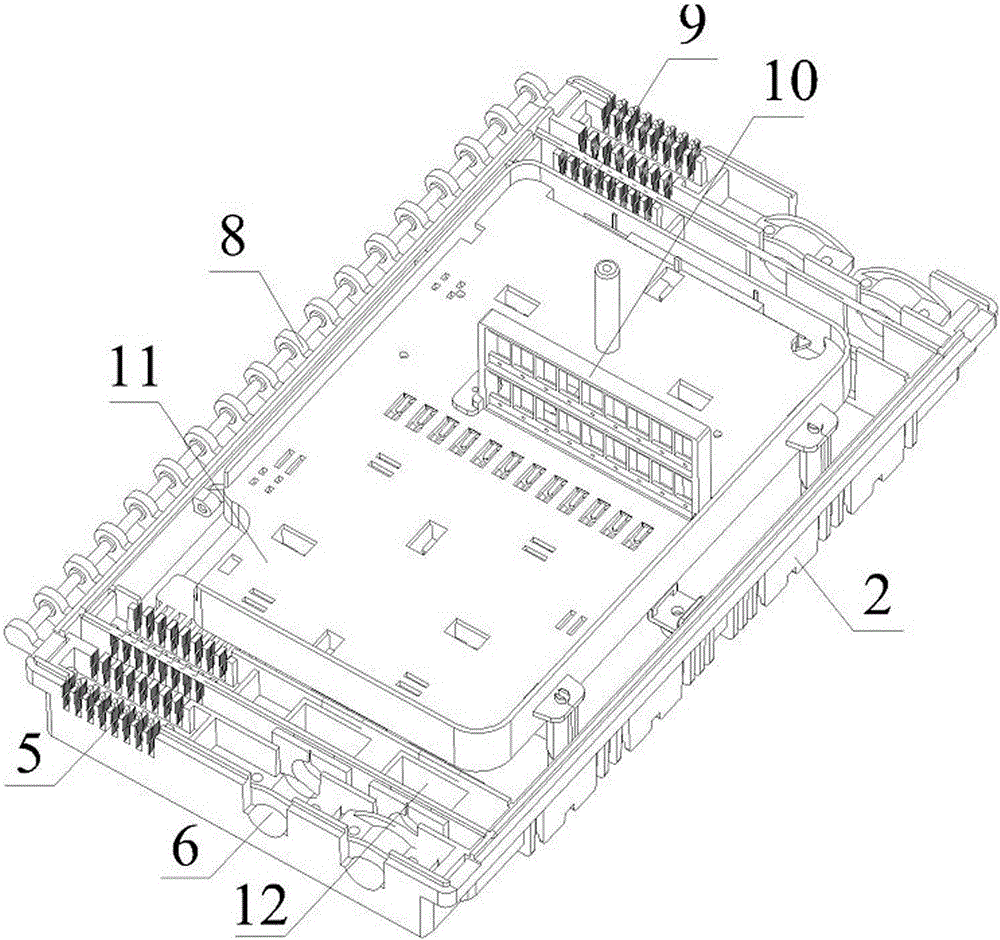

圖2是本實用新型的盒蓋打開內部結構示意圖；

圖3是本實用新型放置微型分光器的結構示意圖；

圖4是本實用新型放置插片式分光器的結構示意圖；

圖5是本實用新型的盒體內光纖的走纖路由示意圖；

圖6是本實用新型的分光配線盤的配線區域結構示意圖；

圖7是本實用新型的分光配線盤的熔接區域結構示意圖。

附圖標記說明：1-盒蓋；2-盒底；3-塑料鎖扣；4-鎖扣連接件；5-皮線光纜進出孔；6-普通光纜進出孔；7-架空掛鉤；8-鉸鏈；9-分光配線盤蓋；10-適配器固定模塊；11-分光配線盤；12-普通光纜密封圈；13-普通光纜固定座；14-插片式光分路器；15-適配器；16-尼龍扎帶扣；17-殼體密封條；18-加強芯固定裝置；19-皮線光纜固定座；20-熱熔管卡槽；21-熱熔管；22-尼龍扎帶；23-微型光分路器；24-光分路器尾纖；25-皮線光纜；26-普通光纜，27-光纜加強芯。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有付出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1～圖7所示，本實用新型提供的室外快速開啟式分光配線接頭盒包括盒蓋1、盒底2和分光配線盤體，盒蓋1與盒底2的一側通過鉸鏈8相連接，另一側通過兩個塑料鎖扣3固定，兩個塑料鎖扣3通過鎖扣連接件4固定在盒底2，除了這兩個塑料鎖扣3外，盒蓋1與盒底2之間的固定沒有使用一顆螺釘；分光配線盤11在盒底2內通過一轉軸連接固定，盒底2的上下端部設有多個普通光纜進出孔6和多個皮線光纜進出孔5，多個皮線光纜進出孔5置于盒底2的左側，多個普通光纜進出孔6置于盒底2的右側；普通光纜進出孔6用于普通光纜26的進出安裝，皮線光纜進出孔5用于皮線光纜25的進出安裝；盒蓋1或盒底2的外側兩端還設有架空掛鉤7或掛壁安裝件，可用于架空或壁掛安裝時使用。

如圖2、圖3所示，分光配線盤體包括分光配線盤11、分光配線盤蓋9和適配器固定模塊10，分光配線盤11的一面設有微型光分路器23和適配器15，光分路器23由光分路器卡槽固定，適配器15由適配器固定模塊10固定。

如圖4所示，一插片式分光器14設置于分光配線盤蓋9的頂部。

如圖7所示，分光配線盤11的另一面設有熱熔管卡槽20，在分光配線盤11內設有熱熔管21，熱熔管21由熱熔管卡槽20固定。

如圖5所示，盒底2上設有普通光纜固定座13和皮線光纜固定座19，普通光纜固定座13用于普通光纜26的固定，皮線光纜固定座19用于皮線光纜25的固定。

如圖3所示，盒蓋1、盒底2周邊的結合面設有殼體密封條17，用于盒蓋1、盒底2的密封以及普通光纜26及皮線光纜25的密封。

如圖3、圖5所示，盒底2內還設有加強芯固定裝置18，用于光纜加強芯27的固定。

皮線光纜進出孔5置于盒底2的左側，普通光纜進出孔6置于盒底2的右側；普通光纜進出孔6為4個，分別置于盒底2的上下兩端；皮線光纜進出孔5為16個，同樣分別置于所述盒底2的上下兩端，每端8個。普通光纜進出孔6適合直徑為8~16mm的普通光纜26進出安裝，皮線光纜進出孔5適合尺寸為2×3mm、直徑為3mm或直徑為4mm皮線光纜25進出。

盒底2內設有尼龍扎帶扣16，用于盤繞和固定普通預留光纖及皮線光纜25或光分路器尾纖24。

普通光纜進出孔6設有普通光纜密封圈12，用于普通光纜26的密封。安裝直通的普通光纜時，只需將普通光纜密封圈12切開，再將直通光纜纏繞密封膠帶卡入密封圈圈12孔內即可。

皮線光纜進出孔5設有防水海綿，用于不裝或安裝皮線15時盒體防塵、防水的密封。

結合下面的實例，簡單描述一下各種光纜的熔接過程：

1、直通光纜與光分路器熔接

如圖2、圖5所示，根據接頭盒兩端光纜密封圈12之間的距離，用光纜開剝刀將直通光纜中間的外皮剝掉，內部露出帶松套管的直通光纖；根據光纜密封12與加強芯固定裝置18之間的距離，使光纜加強芯27兩端各留出45mm左右，然后把剩余的部分剪斷丟棄。

先把普通光纜密封圈12用美工刀沿著預留切口，把普通光纜密封圈12豎直到光纜進出孔處，再用密封膠帶增大普通光纜26直徑后，然后把光纜放在普通光纜進出孔6上，最后在外部用普通光纜固定座13固定好光纜，在內部用加強芯固定裝置18，固定好光纜加強芯27。

如圖5、圖6、圖7所示，從直通的光纜松套管，拿出使用的一根從開剝光纜的一端剪斷，然后從分光配線盤11的一個入口引入到分光配線盤11內，并用尼龍扎帶22在分光配線盤11口固定牢靠；在分光配線盤11內部把松套管去掉，露出裸光纖盤繞在分光配線盤11內。把光分路器23引入的帶緊套管的光纖，從分光配線區域引入到對面的熔接區域內進行盤繞預存。用熔接機把光分路器23引入的帶緊套管的光纖跟直通光纜引入光纖進行熔接，再把熱熔管21移到光纖熔接點處，加熱收縮后即可固定到熱熔管卡槽內20。直通預留光纖，在接頭盒內盤繞存儲后，用尼龍扎帶22在尼龍扎帶扣部位綁扎固定即可。

2、光纜分歧熔接

分歧光纜的固定和熔接跟直通光纜的不同之處是分歧光纜的外皮開剝是從光纜的一頭開剝，直通光纜的外皮開剝是從光纜的中間部位開剝，其他步驟同上。

3、皮線光纜熔接

皮線光纜25的固定和熔接是皮線光纜25從盒底2的皮線光纜進出孔5引入的，然后用光纖快速連接器做好連接頭，最后插在分光配線盤11上的適配器15上即可，其他步驟同上。

本領域普通技術人員可以理解：附圖只是一個實施例的示意圖，附圖中的模塊或流程并不一定是實施本實用新型所必須的。

本領域普通技術人員可以理解：實施例中的裝置中的模塊可以按照實施例描述分布于實施例的裝置中，也可以進行相應變化位于不同于本實施例的一個或多個裝置中。上述實施例的模塊可以合并為一個模塊，也可以進一步拆分成多個子模塊。

最后應說明的是：以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型實施例技術方案的精神和范圍。
