本發明涉及一種適用于打印機或者復合機等的圖像形成裝置。

背景技術：

打印機等的圖像形成裝置對具有規定尺寸的復印用紙等記錄介質進行圖像形成處理(打印)，將打印好的記錄介質排出到出紙盤上。

例如，圖像形成裝置具有：原稿讀取部，其用于讀取原稿的圖像信息；圖像形成部，其與原稿讀取部的下部連接設置，基于由原稿讀取部讀取的圖像信息進行打印處理；出紙部，其設置在原稿讀取部和圖像形成部之間，用于接收打印處理后所排出的紙張(參照專利文獻1)。像這樣的內排出型的出紙部在原稿讀取部和出紙盤之間具有開口部，該開口部用于取出打印好的紙張。

【專利文獻1】日本發明專利公開公報特開2009-139819號

但是，上述內排出型的圖像形成裝置一般具有難以看到出紙盤的結構，因而，用戶必須將手放入狹窄的開口部內，用手摸索著將打印好的用紙取出。因此，上述圖像形成裝置具有不能夠容易將紙張取出的問題。尤其是，在小型的圖像形成裝置的情況下，由于原稿讀取部和出紙盤之間的距離(開口部)較小，因而可能更難以將紙張取出。

另外，例如在連續進行打印處理時，先排出的紙張被后排出的紙張推擠，有可能會從出紙盤上脫出。還有，例如在多張紙張雜亂層積在出紙盤上時，紙張疊層可能會散落。

技術實現要素：

為了解決上述問題，提出了本發明，本發明的目的在于提供一種具有用于適當地保持被排出的記錄介質的出紙盤的圖像形成裝置。

本發明的圖像形成裝置具有裝置主體和出紙盤，其中，在所述裝置主體內設置有對片狀的記錄介質進行圖像形成處理的圖像形成部；所述出紙盤設置在所述裝置主體的上部，所述出紙盤具有：放置面，其用于接收經圖像形成處理后被排出的所述記錄介質；外緣部，其位于所述放置面的上方位置，以包圍所述放置面的外周的狀態設置；連接面，其設置在所述放置面和所述外緣部之間，對于所述放置面在與所述記錄介質的排出方向垂直的寬度方向上的寬度，位于所述記錄介質的所述排出方向的下游側的所述寬度形成得比位于所述記錄介質的所述排出方向的上游側的所述寬度大，所述放置面具有形成于所述排出方向的下游側的第2托盤面，并形成為能夠放置能夠執行圖像形成處理的最大紙張的大小，所述連接面具有：一對第2引導面，其在所述第2托盤面的所述寬度方向上的兩側相向配置；和第3引導面，其在所述第2托盤面的所述排出方向上的下游端部以與所述第2引導面連接設置的方式配置。

采用本發明能夠適當地保持被排出的記錄介質。

附圖說明

圖1是示意性地表示本發明的一個實施方式所涉及的復合機的內部結構的剖視圖。

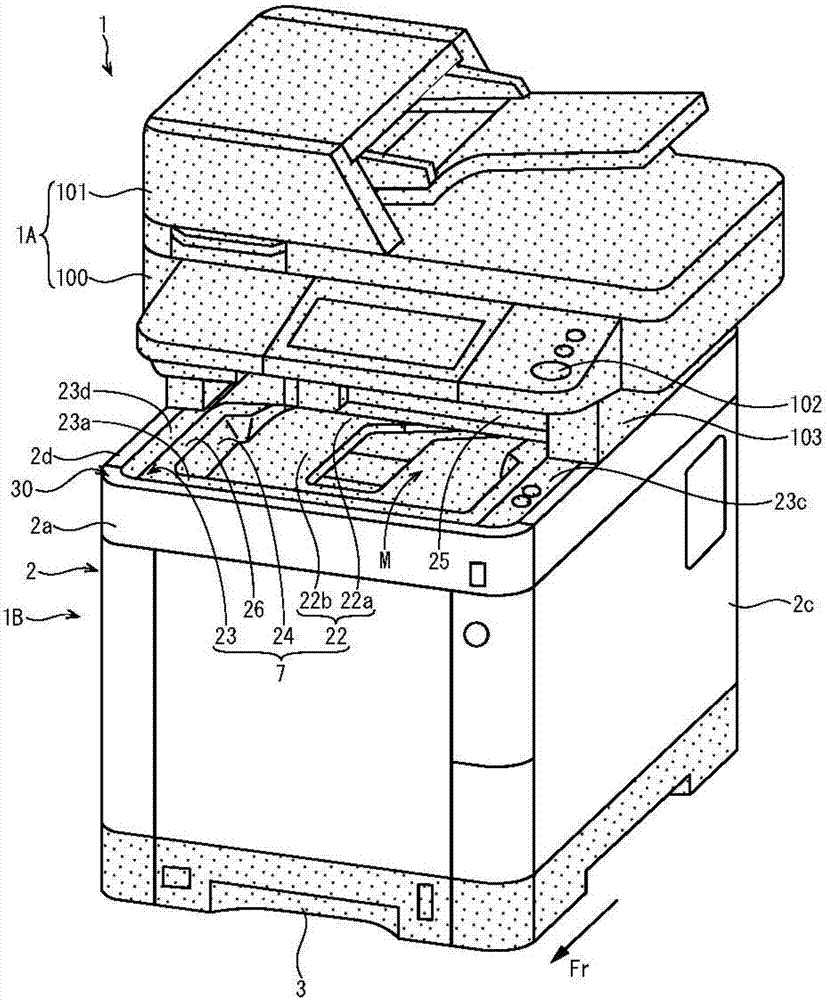

圖2是表示本發明的一個實施方式所涉及的復合機的立體圖。

圖3是表示本發明的一個實施方式所涉及的復合機的出紙盤等的俯視圖。

圖4是示意性地表示本發明的一個實施方式所涉及的復合機的出紙盤等的剖視圖。

圖5是表示本發明的一個實施方式所涉及的復合機的出紙盤的立體圖。

圖6是表示本發明的一個實施方式的變形例所涉及的打印機的立體圖。

具體實施方式

下面，參照附圖對本發明的優選實施方式進行說明。

參照圖1和圖2，對實施方式所涉及的作為圖像形成裝置的復合機1的主要結構進行說明。圖1是大致表示復合機1的內部結構的示意圖。圖2是表示復合機1的立體圖。另外，為了便于說明，將各圖中的箭頭fr所表示的方向設定為復合機1的正面(前側)。

復合機1具有圖像讀取裝置1a和打印裝置1b。

圖像讀取裝置1a具有：掃描部100，其用于以光學方式對原稿的圖像信息進行讀取；自動輸稿裝置101，其用于向掃描部100的讀取位置輸送原稿。在掃描部100的前部設置有具有液晶顯示屏和輸入鍵盤等的操作部102。用戶通過操作操作部102來執行復合機1的各種功能，進行設定變更。另外，圖像讀取裝置1a具有公知的一般結構，因而在此省略詳細的說明。

圖像讀取裝置1a(具有后述的腿部103)的表面被著色而呈暗色，具體為黑色。另外，在各圖中，由點狀填充區域來表示黑色的部分。

打印裝置1b具有裝置主體2、供紙盒3、圖像形成部5、定影裝置6、出紙盤7以及控制裝置8。

裝置主體2作為打印裝置1b的外裝(外殼)部件大致呈立方體形。在裝置主體2的內部設置有打印裝置1b的各結構部件。上述圖像讀取裝置1a通過腿部103支承在裝置主體2(出紙盤7)的后側上表面上。即，裝置主體2設置在圖像讀取裝置1a的下方，且與該圖像讀取裝置1a間具有一定空間。

供紙盒3設置在裝置主體2內的下部，具有能夠向外部拉出的結構。供紙盒3用于收裝作為片狀記錄介質的具有規定尺寸的紙張s(收裝張數：最大500張左右)。另外，記錄介質并不局限于紙制的紙張s，也可以為樹脂薄膜以及ohp膠片等。

圖像形成部5用于對由供紙盒3提供給傳送路徑4的紙張s進行圖像形成處理(轉印調色劑圖像)。圖像形成部5具有收裝補給用的調色劑的調色劑盒10和以自身轉軸為中心能夠轉動的感光鼓11。在感光鼓11的周圍，按照轉印順序配置有充電器12、光掃描裝置13、顯影裝置14、轉印輥15以及清潔裝置16。定影裝置6用于使轉印后的調色劑圖像定影在紙張s上。

在傳送路徑4的下游端部形成有使裝置主體2的內部和外部相連通的排出口20。在排出口20的內側附近設置有排出輥21。

出紙盤7設置在裝置主體2的上部。因此，出紙盤7設置在裝置主體2和圖像讀取裝置1a(掃描部100)之間。在出紙盤7和圖像讀取裝置1a之間形成有用于將紙張s從出紙盤7上取出的取出開口m。

這里對復合機1的圖像形成處理進行簡單地說明。例如，打印裝置1b(控制裝置8)基于由圖像讀取裝置1a讀取出的經光電轉換而得到的圖像數據或者由個人電腦等外部裝置發送過來的圖像數據，如下進行圖像形成處理。

光掃描裝置13對感光鼓11照射與圖像數據相對應的激光(參照圖1中的虛線箭頭)。從而，在被充電器12充電而帶有規定電位的感光鼓11的表面上形成靜電潛像。顯影裝置14通過由調色劑盒10提供的調色劑使靜電潛像形成為調色劑圖像。

另外，由供紙盒3提供的紙張s經傳送路徑4傳送，穿過感光鼓11和轉印輥15之間。然后，轉印輥15通過被施加的轉印偏壓將調色劑圖像轉印到紙張s上。由定影裝置6定影處理后的紙張s由排出口20被排出到出紙盤7上。另外，殘留在感光鼓11上的調色劑被清潔裝置16回收。

接下來，參照圖2～圖5，對具有出紙盤7的裝置主體2的上表面結構進行詳細地說明。圖3是表示出紙盤7等的俯視圖。圖4是示意性地表示出紙盤7等的剖視圖。圖5是表示出紙盤7的立體圖。

如圖2所示，出紙盤7安裝在裝置主體2的框架(未圖示)上，構成打印裝置1b的上表面。出紙盤7例如由合成樹脂材料形成，在俯視時大致呈矩形(參照圖3等)。

出紙盤7具有形成為一體的放置面22、外緣部23以及連接面24。放置面22用于接收圖像形成處理后被排出的紙張s。外緣部23位于放置面22的上方位置，以包圍放置面22的外周的狀態設置。連接面24設置在放置面22和外緣部23之間。

如圖3～圖5所示，放置面22形成為能夠放置可排出的最大尺寸的紙張s的大小。放置面22具有第1托盤面22a和第2托盤面22b。

第1托盤面22在俯視時大致呈矩形。第1托盤面22a設置在排出方向的上游側(后側)，向前方朝上方傾斜而形成。第2托盤面22b在俯視時大致呈矩形，其在寬度方向(左右方向)上的尺寸大于第1托盤面22a在寬度方向上的尺寸。第2托盤面22b從第1托盤面22a的前端部連續形成，朝向前方的大致呈水平狀態延伸。

第1托盤面22a的后端部位于裝置主體2的后側。在第1托盤面22a和后側外緣部23b(后述)之間形成有大致垂直的臺階面25(參照圖4)。上述的排出口20形成于臺階面25的上部，以能夠使大約250張的紙張s放置在放置面22上。另外，可以自由設置紙張s的可放置的張數。

如圖2和圖3所示，外緣部23具有前側外緣部23a、后側外緣部23b、右側外緣部23c以及左側外緣部23d，該外緣部23以包圍放置面22的外周面的方式一體形成。前側外緣部23a以兼作第2托盤面22b的前端部的方式一體形成。在俯視時，右側外緣部23c的寬度稍微大于左側外緣部23d的寬度。在俯視時，后側外緣部23b的寬度大于右側外緣部23c的寬度。

如圖2、圖3以及圖5所示，在左右兩個外緣部23c、23d的內側分別形成有內側緣面26。各內側緣面26的前側部分與各外緣部23c、23d處于同一平面上。各內側緣面26的后側部分向后方朝下方傾斜而形成。各內側緣面26的后端部和第1托盤面22a構成同一平面。

如圖3和圖5所示，連接面24從放置面22向外側朝上方傾斜而形成。詳細來說，連接面24具有左右一對的第1引導面24a、左右一對的第2引導面24b以及第3引導面24c。左右一對的第1引導面24a相對配置在第1托盤面22a的寬度方向上的兩側。左右一對的第2引導面24b相對配置在第2托盤面22b的寬度方向上的兩側。第3引導面24c在排出方向上配置在第2托盤面22b的下游端部(前端部)。

左右一對的第1引導面24a左右對稱配置且大致平行。左右一對的第1引導面24a分別形成于第1托盤面22a的左右兩端部和各內側緣面26的后側部分之間。各第1引導面24a從后方向前方逐漸變高。第1托盤面22a和第1引導面24a所成的角度從后方向前方逐漸變大。即，位于第1引導面24a的前部的該角度θ2大于位于第1引導面24a的后部的該角度θ1(θ2＞θ1)。第1托盤面22a和第1引導面24a所成的角度θ1大約為100度，θ2大約為120度。另外，左右一對第1引導面24a之間的間隔w1(第1托盤面22a在左右方向上的寬度)大于可排出最大尺寸的紙張s的寬度。

左右一對的第2引導面24b左右對稱配置且大致平行。左右一對的第2引導面24b分別形成于第2托盤面22b的左右兩端部和各內側緣面26的前側部分之間。第2托盤面22b和第2引導面24b所成的角度θ3大約為135度。由于第2托盤面22b的寬度大于第1托盤面22a的寬度，因而左右一對的第2引導面24b之間的間隔w2大于左右一對的第1引導面24a之間的間隔w1(w2＞w1)。

第3引導面24c形成于第2托盤面22b的前端部和前側外緣部23a之間。第2托盤面22b和第3引導面24c所成的角度θ4大約為135度。另外，各第2引導面24b和第3引導面24c的高度可自由設定，在本實施方式中，被設定為大約20mm。即，第2托盤面22b形成于從外緣部23(內側緣面26)下降大約20mm的位置上。

如上所示，對于放置面22和連接面24所成的角度θ1～θ4，位于排出方向下游側的角度大于位于排出方向上游側的角度。另外，放置面22和連接面24所成的角度并不局限于上述的角度，也可以在90以上小于180度的范圍內任意設定。

另外，在各第1引導面24a和各第2引導面24b之間形成有彎曲面24d。左右一對的彎曲面24d分別從第1引導面24a向外側延伸，與第2引導面24b連接。因此，在俯視時，第1引導面24a、彎曲部24d以及第2引導面24b形成為曲柄狀。

出紙盤7的整個上表面被著色而呈暗色，具體為黑色。即，出紙盤7被著色而呈明度比一般的白色用紙s(普通紙)低的顏色。

如圖2和圖3所示，裝置主體2具有前側外裝部2a、后側外裝部2b、右側外裝部2c以及左側外裝部2d。

4個外裝部2a～2d例如由合成樹脂材料形成，在從側面看時大致呈矩形。4個外裝部2a～2d安裝在裝置主體2的框架上，并且包圍出紙盤7的外周，構成打印裝置1b的前后左右的外側面。4個外裝部2a～2d的上端面與分別所對應的各外緣部23a～23d的上表面處于同一平面上。

4個外裝部2a～2d的下部(安裝有供紙盒3的部分)分別被著色而呈黑色。4個外裝部2a～2d除了安裝有供紙盒3的下部以外，其他部分被著色而呈亮色，具體為白色。另外，4個外裝部2a～2d的上端面分別呈白色。從而，裝置主體2的上端面構成為被著色而呈明度高于出紙盤7的顏色的亮色部30。

亮色部30在出紙盤7的周圍形成為連續的帶狀。即，在圖像讀取裝置1a被拆下來的狀態下，亮色部30在俯視時呈矩形環狀。實際上，由于在出紙盤7的后側安裝有圖像讀取裝置1a，因而亮色部30的后側一半以上部分被圖像讀取裝置1a(腿部103)擋住。因此，亮色部30的前部(前側外裝部2a的上端面和左右一對的外裝部2c、2d的前側上端面)露出于取出開口m。

采用上述的本實施方式所涉及的復合機1時，由于放置面22向外緣部23的下方凹進，因而能夠適當地保持(盛放)被排出的紙張s。例如，在連續進行圖像形成處理時，能夠防止放置在放置面22上的紙張s因被后排出的紙張s推擠而從出紙盤7上脫出。

另外，對于放置面22在與排出方向垂直的寬度方向(左右方向)上的寬度，位于紙張s的排出方向下游側(前側)的該寬度大于位于紙張s的排出方向上游側(后側)的該寬度。因此，對于放置面22和連接面24在寬度方向上的間隔，前側的該間隔大于后側的該間隔。因此，配置在后側的左右一對的第1引導面24a限制被排出的紙張s在寬度方向上的位置。從而，能夠使多張紙張s整齊地層疊在放置面22上，防止紙張s的疊層散落。另外，由于配置在前側(取出開口m)的第2托盤面22b的寬度(左右一對的第2引導面24b之間的間隔w2)較大，因而，用戶能夠容易取出放置(層疊)在放置面22上的紙張s。

另外，采用本實施方式所涉及的復合機1時，由于各第1引導面24a大致呈豎立姿勢，因而能夠有效地限制被排出的紙張s的位置。即，紙張s能夠被左右一對引導面24a整理齊整的同時從裝置主體2內排出，放置在各托盤面22a、22b上。另外，由于各第2引導面24b和第3引導面24c較大地向外側傾斜，因而，放置面22能夠朝上方較大地敞開。從而，用戶能夠更容易地取出紙張。

內排出型的復合機1具有難以看到出紙盤7的結構，但是，由于放置面22位于外緣部23的下方，因而能夠較大地確保放置面22和圖像讀取裝置1a(準確來說為操作部102的前端部)之間的高度h。另外，由于在第2托盤面22b的前端部設置第3引導面24c，因而能夠使取出開口m形成得較大。從而，用戶能夠容易從取出開口m取出放置在寬度較大的第2托盤面22b上的紙張s。

由于出紙盤7的放置面22被著色而呈暗色，因而，能夠增大放置面22和紙張s(例如，白色的普通紙)之間的明度差。從而，用戶容易對被排出到出紙盤7上的紙張s進行確認。另外，在出紙盤7的放置面22的外側形成有被著色而呈明度大于放置面22的顏色的亮色部30。因此，由于亮色部30的映襯，使放置面22的位置明顯，以明確紙張s的排出區域。從而，用戶能夠以亮色部30為引導標記進行將放置面22上的紙張s取出的動作。另外，內排出型的復合機1具有難以看到出紙盤7的結構，但是，用戶能夠通過亮色部30來明確出紙盤7所處的位置。

另外，在上述的本實施方式中，作為一個例子，對本發明適用于內排出型的復合機1的情況進行了說明，但是，本發明并不局限于此。例如，如圖6所示，也可以將上述的出紙盤7適用于省略了圖像讀取裝置1a的打印機40。另外，由于打印機40具有與上述的打印裝置1b相同的結構，因而省略詳細的說明。

另外，在本實施方式所涉及的復合機1等中，由左右方向上的寬度不同的2個托盤面22a、22b構成放置面22，使左右兩側的連接面24形成為曲柄狀，但是，本發明并不局限于此。例如，也可以使放置面形成為左右方向上的寬度從后側向前側變大的梯形。此時，可以省略各彎曲面24d，將各第1引導面24a和各第2引導面24b直線連接。

另外，在本實施方式所涉及的復合機1等中，整個出紙盤7被著色而呈暗色，但是，本發明并不局限于此。出紙盤7中至少放置面22和臺階面25(排出口20周圍)被著色而呈暗色即可。

另外，在本實施方式所涉及的復合機1等中，裝置主體2的上端面構成為亮色部30，但是，本發明并不局限于此。亮色部30形成于裝置主體2的上端面以及出紙盤7的外緣部23(23a～23d)中的至少一方上即可。另外，亮色部30形成為連續的帶狀，但是并不局限于此，也可以不連續形成。

另外，在本實施方式所涉及的復合機1等中，出紙盤7被著色而呈黑色，裝置主體2(亮色部30)被著色而呈白色，但是，本發明并不局限于此。例如，既可以對出紙盤7著色，使其呈明度較低的灰色或者藏青色，又可以對亮色部30著色，使其呈明度較高的灰色或者奶油色。另外，優選出紙盤7的顏色和紙張s的顏色(白色)的明度差按照孟塞爾顏色系統設定在3以上。另外，優選亮色部30的顏色的明度按照孟塞爾顏色系統設定在7以上。

另外，裝置主體2和出紙盤7的著色方法可任意設定，例如，既可以使用著色后(帶有顏色)的樹脂原料，又可以通過涂裝方法進行著色。

另外，在本實施方式中，作為一個例子，對本發明適用于黑色復合機等的情況進行了說明，但是并不局限于此，例如，本發明也可以適用于全彩色打印機以及傳真機等。

另外，由于上述本發明的實施方式是本發明所涉及的圖像形成裝置的優選實施方式，因而，有時會在技術上進行各種優選的限定，然而，本發明的技術范圍只要沒有特別限定本發明的記載，便不受這些方式限定。還有，上述本發明的實施方式中的結構要素可以適當地與現有的結構要素等進行替換，而且，也可以與其他現有的結構要素進行各種組合，上述本發明的實施方式中的記載并不是對權利要求書所記載的發明內容的限定。
