本公開涉及照明領域，尤其涉及一種側入式led燈的背光結構及l(fā)ed燈。

背景技術：

液晶顯示設備已是平板顯示領域的主流。由于液晶顯示屏本身不發光，因此，需要背光源模組提供足夠亮度與分布均勻的光源，使其能正常顯示影像。相關技術中，液晶顯示設備的背光源主要是led(lightemittingdiode；發光二極管)。

針對led背光源，從背光源結構上分類，一般有直下式和側光式兩種結構。其中，直下式發光方式的缺點是：為了保證均勻出光的效果，就需要保證燈珠到燈罩之間的距離，所以燈的厚度較厚，不符合近年來流行的超薄超輕的審美觀。側光式發光方式的缺點是：結構層數太多，光線過于集中，中心區域照度高，邊緣區域照度弱，光損失嚴重，因此，燈具的光效很低；照度均勻度非常差，會造成眩光；而市場上只采用反光片、導光板和擴散片三層結構的燈具，燈罩發光表面會有顆粒狀的亮斑。

技術實現要素：

為克服相關技術中存在的問題，本公開提供一種側入式led燈的背光結構及l(fā)ed燈。

根據本公開實施例的第一方面，提供一種led燈的背光結構，包括：

反射片；

導光板，布設于所述反射片上；

增光片，布設于所述導光板上；以及

擴散片，布設于所述增光片上。

可選地，還包括：

網點，設于所述導光板上，且位于所述導光板與所述反射片與之間。

可選地，所述網點呈矩陣排列于所述導光板上。

根據本公開實施例的第二方面，提供一種led燈，包括：

上述的led燈的背光結構；以及

燈珠，圍設于所述導光板的側面。

可選地，還包括：燈罩邊框，圍設于所述燈珠的外側，所述燈珠與所述燈罩邊框之間的距離小于預設值。

可選地，所述燈珠貼靠于所述燈罩邊框。

可選地，還包括：燈板，設于所述燈罩邊框與所述燈珠之間，所述燈珠排列設于所述燈板上。

可選地，還包括：驅動芯片，電連接于所述燈珠。

可選地，還包括：電源，電連接于所述驅動芯片。

可選地，所述燈珠為3014燈珠。

本公開的實施例提供的技術方案可以包括以下有益效果：

1)通過在反射片、導光板和擴散片的基礎上增加增光片，當一部分光穿過導光板到達反射片上，這部分光會被反射片反射回導光板，經過導光板到達增光片，經過增光片后進行折射，折射后的角度會大于輸入角度，穿過增光片后的光進入了擴散片后，其中的一部分直接從擴散片中射出，另一部分光反射后進入增光片，然后從增光片進入導光板，然后到達反射片，接著再重復以上過程，由于光在本公開的結構中，經過不斷的反射和折射，燈罩上的光就變得越來越均勻，使得在燈頭部分超薄的情況，照度均勻度也可以滿足aa級的要求。

2)本公開中的燈珠可以選擇封裝非常小的燈珠，比如3014燈珠，可以使得整個燈頭結構變得非常薄，符合現代燈具越來越薄的發展趨勢；并且燈珠與燈罩邊框的距離可以非常近，比如將燈珠貼靠于燈罩邊框，從而滿足燈罩發光表面無燈珠亮斑。

應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本公開的實施例，并與說明書一起用于解釋本公開的原理。

圖1是根據一示例性實施例示出的一種led燈的背光結構的側剖圖。

圖2是根據一示例性實施例示出的一種led燈的背光結構的另一側剖圖。

圖3是根據一示例性實施例示出的一種led燈的側剖圖。

圖4是根據一示例性實施例示出的一種led燈的背光結構的光線走向圖。

具體實施方式

這里將詳細地對示例性實施例進行說明，其示例表示在附圖中。下面的描述涉及附圖時，除非另有表示，不同附圖中的相同數字表示相同或相似的要素。以下示例性實施例中所描述的實施方式并不代表與本公開相一致的所有實施方式。相反，它們僅是與如所附權利要求書中所詳述的、本公開的一些方面相一致的裝置和方法的例子。

圖1是根據一示例性實施例示出的一種led燈的背光結構的側剖圖，如圖1所示，所述led燈的背光結構10包括反射片11、導光板12、增光片13以及擴散片14。

如圖1所示，所述反射片11置于整個背光結構10的最底層，當光線到達所述反射片11的上表面時，所述光線會向上反射回去。即所述反射片11為可以反射光線的材料，比如在所述反射片11的上表面可以涂有反射光線的反射涂層。反射片11的用途在于將從導光板12底面露出的光反射回導光板12中，用來提高光的使用效率低。

繼續參照?qǐng)D1，在所述反射片11上布設有導光板12，即在所述反射片11中具有反射面的上方設有所述導光板12。導光板12可以為將線光源轉變?yōu)槊婀庠吹墓鈱W(xué)級的亞克力板材，由于光學級的亞克力板材具有極高反射率且不吸光的特性，當一部分光穿過導光板12的背光面到達反射片11上，這部分光會被反射片11反射回導光板12，使得被導光板12吸收的光能夠從導光板12的出光面逃離所述導光板12。

如圖1所示，在所述導光板12上布設有增光片13，部分光從所述導光板12的出光面逃離所述導光板12后，進入所述增光片13，所述增光片13能夠提高這部分光的正面亮度，并且這部分光在經過增光片13后進行折射，折射后的角度會大于輸入角度，起到了散光的作用；而相關技術中電視機中的增光片13是用于聚光。

繼續參照?qǐng)D1，在所述增光片13上布設有擴散片14，部分光在增光片13內經過折射后，進入所述擴散片14，其中有一部分光射出擴散片14，另一部分光反射回增光片13。

接下來，對光線在本公開結構內的走向作一整體的描述，請參照?qǐng)D4，圖4是根據一示例性實施例示出的一種led燈的背光結構的光線走向圖，在所述導光板12的側面增設光源，如圖4中的燈珠21。如圖4所示，所述燈珠21發出的一部分光穿過導光板12到達反射片11上，這部分光會被反射片11反射回導光板12，經過導光板12到達增光片13，經過增光片13后進行折射，折射后的角度會大于輸入角度，穿過增光片13后的光進入了擴散片14后，其中的一部分直接從擴散片14中射出打到燈罩上，另一部分光反射后進入增光片13，然后從增光片13進入導光板12，然后到達反射片11，接著再重復以上過程，由于光在本公開的結構中，經過不斷的反射和折射，燈罩上的光就變得越來越均勻。

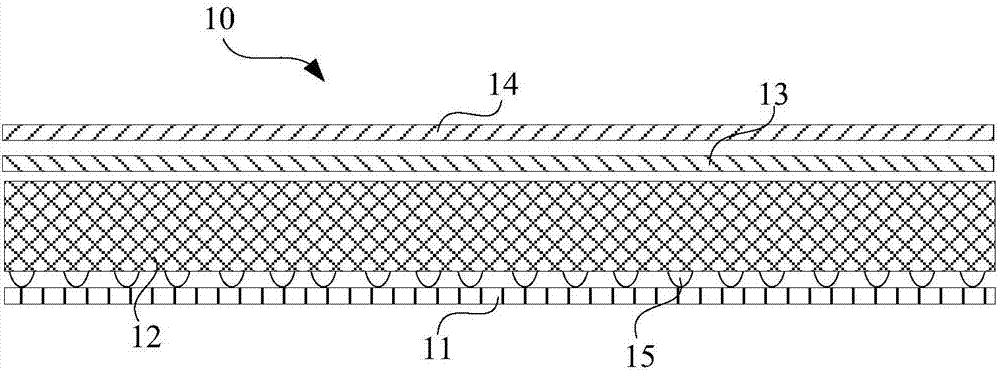

可選地，圖2是根據一示例性實施例示出的一種led燈的背光結構的另一側剖圖，如圖2所示，所述led燈的背光結構10除包括反射片11、導光板12、增光片13以及擴散片14外，還包括網點15。

如圖2所示，所述網點15設于所述導光板12上，且位于所述導光板12與所述反射片11與之間。所述網點15可以是用激光雕刻、v型十字網格雕刻或者uv網版印刷技術在所述導光板12的底面印上的導光點。當光源發出來的光線進入所述導光板12并射到各個導光點時會反射，反射光會往各個角度擴散。所述網點15可以呈矩陣排列于所述導光板12上；也可以是各種疏密、大小不一的設置，進而使導光板12均勻發光。

請繼續參照?qǐng)D4，所述燈珠21發出的一部分光穿過導光板12到達底部的網點15上，因?yàn)榫W(wǎng)點15是高低不平，會將光進一步打散，然后光又被反射回導光板12，然后又進入增光片13，在增光片13內經過折射后，進入擴散片14，其中有一部分光射出擴散片14，一部分光反射回增光片13，然后進入導光板12，到達反射片11，接著再重復以上過程，經過不斷的反射和折射，燈罩上的光就變得越來越均勻，從而照度均勻度也可以滿足aa級的要求。

圖3是根據一示例性實施例示出的一種led燈的側剖圖。如圖3所示，所述led燈20包括上述的led燈20的背光結構10以及燈珠21。

如圖3所示，所述燈珠21作為光源圍設于所述導光板12的側面。所述燈珠21可以選擇封裝非常小的燈珠21，比如3014燈珠21，可以使得整個燈頭結構變得非常薄，符合現代燈具越來越薄的發展趨勢。

如圖3所示，所述led燈20還包括燈罩邊框23以及燈罩(圖中未示出)，所述燈罩覆蓋于所述擴散片14。所述燈罩邊框23圍設于所述燈珠21的外側，所述燈珠21與所述燈罩邊框23之間的距離小于預設值，所述預設值可以是2mm、1.5mm或者1mm等。可選地，所述燈珠21貼靠于所述燈罩邊框23。由于燈珠21距離燈罩邊框23非常近，進而在所述燈罩上不會有一個個燈珠亮斑。

請繼續參照?qǐng)D3，所述led燈20還可以包括燈板22。所述燈板22設于所述燈罩邊框23與所述燈珠21之間，所述燈珠21排列設于所述燈板22上。

可選地，所述led燈20還可以包括驅動芯片和電源。所述驅動芯片電連接于所述燈珠21，所述電源電連接于所述驅動芯片，所述電源為所述驅動芯片工作提供電能，所述驅動芯片驅動所述燈珠21亮起。

當所述驅動芯片驅動所述燈珠21亮起后，如圖4所示，所述燈珠21發出的一部分光穿過導光板12到達反射片11上，這部分光會被反射片11反射回導光板12，經過導光板12到達增光片13，經過增光片13后進行折射，折射后的角度會大于輸入角度，穿過增光片13后的光進入了擴散片14后，其中的一部分直接從擴散片14中射出打到燈罩上，另一部分光反射后進入增光片13，然后從增光片13進入導光板12，然后到達反射片11，接著再重復以上過程；而所述燈珠21發出的另一部分光穿過導光板12到達底部的網點15上，因?yàn)榫W(wǎng)點15是高低不平，會將光進一步打散，然后光又被反射回導光板12，然后進入增光片13，在增光片13內經過折射后，進入擴散片14，其中有一部分光射出擴散片14，一部分光反射回增光片13，然后進入導光板12，到達反射片11，接著再重復以上過程，經過不斷的反射和折射，燈罩上的光就變得越來越均勻，從而照度均勻度也可以滿足aa級的要求。

本領域技術人員在考慮說明書及實踐本公開后，將容易想到本公開的其它實施方案。本申請旨在涵蓋本公開的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本公開的一般性原理并包括本公開未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本公開的真正范圍和精神由下面的權利要求指出。

應當理解的是，本公開并不局限于上面已經描述并在附圖中示出的精確結構，并且可以在不脫離其范圍進行各種修改和改變。本公開的范圍僅由所附的權利要求來限制。
