本公開涉及電子，特別涉及一種可變光圈、攝像模組和電子設備。

背景技術：

1、為了提高手機攝像性能，手機的攝像模組中設置有可變光圈，用于調節鏡頭的進光量。相關技術中，可變光圈包括多個葉片、轉動部件和固定部件，轉動部件能夠相對固定部件旋轉，并帶動多個葉片開合，以調節光圈的大小。轉動部件和固定部件之間通過滾珠連接，在手機被撞擊時，滾珠容易造成轉動部件和固定部件變形，影響光圈的調節。

技術實現思路

1、鑒于此，本公開提供一種可變光圈、攝像模組和電子設備，可以提高可變光圈的結構穩定性。

2、具體而言，包括以下的技術方案：

3、一方面，本公開實施例提供了一種可變光圈，包括滾柱、轉動支架、多個葉片和底座；

4、所述底座呈環形，所述底座套設在所述轉動支架外，所述滾柱位于所述底座與所述轉動支架之間，并與所述底座和所述轉動支架滾動連接；

5、所述多個葉片環狀分布與所述底座的一側，并圍成光圈孔，所述多個葉片與所述底座轉動連接，并與所述轉動支架滑動連接。

6、可選地，所述底座的內周側面設置有容納槽，所述滾柱位于所述容納槽內，所述滾柱的圓柱面分別與所述容納槽的底壁和所述轉動支架的外周側面相抵。

7、可選地，所述可變光圈還包括定子和轉子，所述定子與所述底座的內周側面相連，所述轉子與所述轉動支架的外周側面相連，所述定子與所述轉子相對。

8、可選地，所述滾柱和所述容納槽分別為兩個，兩個所述滾柱分別位于兩個所述容納槽中，并且所述定子位于兩個所述滾柱之間。

9、可選地，所述轉動支架設置有安裝槽，所述轉子位于所述安裝槽中。

10、可選地，所述底座設置有通孔，所述定子位于所述通孔中。

11、可選地，所述定子為第一線圈，所述轉子為第一磁鐵。

12、可選地，所述可變光圈還包括柔性電路板，所述柔性電路板呈環形，并套設在所述底座外，所述柔性電路板與所述第一線圈電連接。

13、可選地，所述葉片設置有轉動孔和滑槽，所述底座的端面上設置有轉軸，所述轉軸與所述轉動孔轉動配合，所述轉動支架的端面上設置有滑動柱，所述滑動柱與所述滑槽滑動配合。

14、可選地，所述可變光圈還包括墊片，所述墊片位于所述葉片與所述轉動支架之間，所述墊片具有透光孔，所述透光孔與所述光圈孔同圓心設置。

15、可選地，所述葉片的厚度為40μm-120μm。

16、可選地，所述葉片的厚度為55μm。

17、可選地，所述葉片包括第一邊緣和第二邊緣，所述第一邊緣的一端與所述第二邊緣的一端相連，所述第一邊緣為直線形，所述第二邊緣為曲線形，所述光圈孔由每個所述葉片的所述第一邊緣圍成，或者所述光圈孔由每個所述葉片的所述第一邊緣和所述第二邊緣圍成。

18、另一方面，本公開實施例提供了一種攝像模組，包括上述可變光圈、鏡頭組件、第一致動器和第二致動器；

19、所述可變光圈與所述鏡頭組件相連，并位于所述鏡頭組件的進光側，所述第一致動器與所述鏡頭組件遠離所述可變光圈的一側相連，所述第二致動器與所述第一致動器遠離所述鏡頭組件的一側相連。

20、可選地，所述第一致動器包括基座和鏡頭架，所述鏡頭架與所述鏡頭組件相連，所述基座具有容納腔，所述鏡頭架位于所述容納腔內，并與所述基座活動連接。

21、可選地，所述第一致動器還包括第一彈片和第二彈片，所述鏡頭架位于所述第一彈片與所述第二彈片之間，所述第一彈片分別與所述鏡頭架和所述基座相連，所述第二彈片分別與所述鏡頭架和所述基座相連。

22、可選地，所述第一致動器還包括第二磁鐵和第二線圈，所述第二磁鐵與所述基座相連，所述第二線圈與所述鏡頭架相連，所述第二磁鐵與所述第二線圈相對。

23、可選地，所述第二致動器包括支撐件和承托件，所述支撐件的一側與第一致動器相連，所述支撐件遠離所述第一致動器的一側與所述承托件活動連接。

24、可選地，所述第二致動器包括至少四個sma線，所述支撐件具有四個側面，所述sma線分別位于所述支撐件的四個側面，每個所述sma線的一端與所述支撐件的角部相連，每個所述sma線的另一端與所述承托件相連。

25、可選地，所述第二致動器還包括多個滾珠，所述承托件靠近支撐件的一面設置有多個凹槽，所述滾珠位于所述凹槽中，所述滾珠與所述支撐件相抵。

26、又一方面，本公開實施例提供了一種電子設備，包括上述攝像模組。

27、本公開實施例提供的技術方案的有益效果至少包括：

28、本公開實施例提供的可變光圈中，多個葉片設置在底座的一側，與底座轉動連接，與轉動支架滑動連接，形成可調節孔徑的光圈孔。底座和轉動支架之間設置有滾柱，滾柱能夠在轉動支架相對于底座旋轉時滾動，減小了底座和轉動支架之間的摩擦力。由于滾柱與底座和轉動支架之前具有更大的接觸面積，在受到撞擊時，滾柱、底座和轉動支架不易變形，提高了底座和轉動支架相對轉動的穩定性。

技術特征：

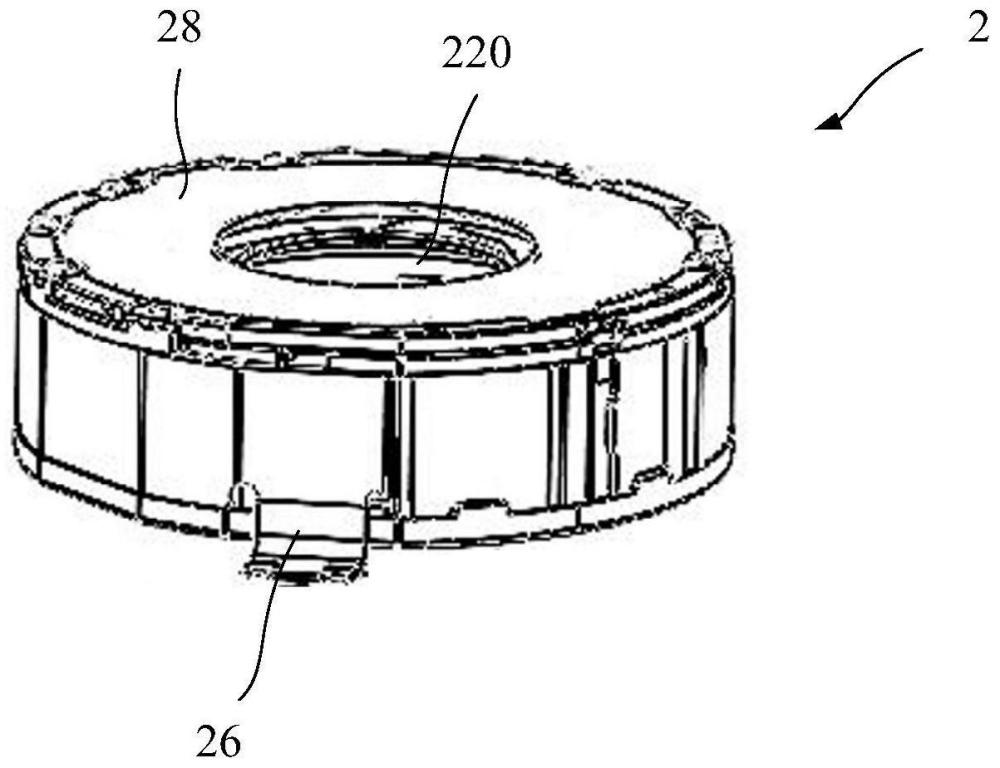

1.一種可變光圈(2)，其特征在于，包括滾柱(20)、轉動支架(21)、多個葉片(22)和底座(23)；

2.根據權利要求1所述的可變光圈(2)，其特征在于，所述底座(23)的內周側面設置有容納槽(231)，所述滾柱(20)位于所述容納槽(231)內，所述滾柱(20)的圓柱面分別與所述容納槽(231)的底壁和所述轉動支架(21)的外周側面相抵。

3.根據權利要求2所述的可變光圈(2)，其特征在于，還包括定子(24)和轉子(25)，所述定子(24)與所述底座(23)的內周側面相連，所述轉子(25)與所述轉動支架(21)的外周側面相連，所述定子(24)與所述轉子(25)相對。

4.根據權利要求3所述的可變光圈(2)，其特征在于，所述滾柱(20)和所述容納槽(231)分別為兩個，兩個所述滾柱(20)分別位于兩個所述容納槽(231)中，并且所述定子(24)位于兩個所述滾柱(20)之間。

5.根據權利要求3所述的可變光圈(2)，其特征在于，所述轉動支架(21)設置有安裝槽(211)，所述轉子(25)位于所述安裝槽(211)中。

6.根據權利要求3所述的可變光圈(2)，其特征在于，所述底座(23)設置有通孔(232)，所述定子(24)位于所述通孔(232)中。

7.根據權利要求3～6任一項所述的可變光圈(2)，其特征在于，所述定子(24)為第一線圈，所述轉子(25)為第一磁鐵。

8.根據權利要求7所述的可變光圈(2)，其特征在于，還包括柔性電路板(26)，所述柔性電路板(26)呈環形，并套設在所述底座(23)外，所述柔性電路板(26)與所述第一線圈電連接。

9.根據權利要求8所述的可變光圈(2)，其特征在于，所述葉片(22)設置有轉動孔(221)和滑槽(222)，所述底座(23)的端面上設置有轉軸(234)，所述轉軸(234)與所述轉動孔(221)轉動配合，所述轉動支架(21)的端面上設置有滑動柱(212)，所述滑動柱(212)與所述滑槽(222)滑動配合。

10.根據權利要求1～6任一項所述的可變光圈(2)，其特征在于，還包括墊片(27)，所述墊片(27)位于所述葉片(22)與所述轉動支架(21)之間，所述墊片(27)具有透光孔(270)，所述透光孔(270)與所述光圈孔(220)同圓心設置。

11.根據權利要求1～6任一項所述的可變光圈(2)，其特征在于，所述葉片(22)的厚度為40μm-120μm。

12.根據權利要求11所述的可變光圈(2)，其特征在于，所述葉片(22)的厚度為55μm。

13.根據權利要求1～6任一項所述的可變光圈(2)，其特征在于，所述葉片(22)包括第一邊緣(223)和第二邊緣(224)，所述第一邊緣(223)的一端與所述第二邊緣(224)的一端相連，所述第一邊緣(223)為直線形，所述第二邊緣(224)為曲線形，所述光圈孔(220)由每個所述葉片(22)的所述第一邊緣(223)圍成，或者所述光圈孔(220)由每個所述葉片(22)的所述第一邊緣(223)和所述第二邊緣(224)圍成。

14.一種攝像模組，其特征在于，包括權利要求1～13中任一項所述的可變光圈(2)、鏡頭組件(3)、第一致動器(4)和第二致動器(5)；

15.根據權利要求14所述的攝像模組，其特征在于，所述第一致動器(4)包括基座(41)和鏡頭架(42)，所述鏡頭架(42)與所述鏡頭組件(3)相連，所述基座(41)具有容納腔(411)，所述鏡頭架(42)位于所述容納腔(411)內，并與所述基座(41)活動連接。

16.根據權利要求15所述的攝像模組，其特征在于，所述第一致動器(4)還包括第一彈片(43)和第二彈片(44)，所述鏡頭架(42)位于所述第一彈片(43)與所述第二彈片(44)之間，所述第一彈片(43)分別與所述鏡頭架(42)和所述基座(41)相連，所述第二彈片(44)分別與所述鏡頭架(42)和所述基座(41)相連。

17.根據權利要求15所述攝像模組，其特征在于，所述第一致動器(4)還包括第二磁鐵(45)和第二線圈(46)，所述第二磁鐵(45)與所述基座(41)相連，所述第二線圈(46)與所述鏡頭架(42)相連，所述第二磁鐵(45)與所述第二線圈(46)相對。

18.根據權利要求14所述的攝像模組，其特征在于，所述第二致動器(5)包括支撐件(51)和承托件(52)，所述支撐件(51)的一側與第一致動器(4)相連，所述支撐件(51)遠離所述第一致動器(4)的一側與所述承托件(52)活動連接。

19.根據權利要求18所述的攝像模組，其特征在于，所述第二致動器(5)包括至少四個sma線(53)，所述支撐件(51)具有四個側面，所述sma線(53)分別位于所述支撐件(51)的四個側面，每個所述sma線(53)的一端與所述支撐件(51)的角部相連，每個所述sma線的另一端與所述承托件(52)相連。

20.根據權利要求18所述的攝像模組，其特征在于，所述第二致動器(5)還包括多個滾珠(54)，所述承托件(52)靠近支撐件(51)的一面設置有多個凹槽(521)，所述滾珠(54)位于所述凹槽(521)中，所述滾珠(54)與所述支撐件(51)相抵。

21.一種電子設備，其特征在于，包括權利要求14～20任一項所述的攝像模組。

技術總結
本公開提供了一種可變光圈、攝像模組和電子設備，涉及電子技術領域。可變光圈包括滾柱、轉動支架、多個葉片和底座，底座呈環形，底座套設在轉動支架外，滾柱位于底座與轉動支架之間，并與底座和轉動支架滾動連接，多個葉片環狀分布與底座的一側，并圍成光圈孔，多個葉片與底座轉動連接，并與轉動支架滑動連接。多個葉片能夠形成可調節孔徑的光圈孔，底座和轉動支架之間設置有滾柱，滾柱能夠在轉動支架相對于底座旋轉時滾動，減小底座和轉動支架之間的摩擦力，在可變光圈受到撞擊時，滾柱、底座和轉動支架不易變形，提高了底座和轉動支架相對轉動的穩定性。

技術研發人員：王輝,劉鑫杰
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/28
