本申請涉及智能眼鏡領域，尤其是涉及一種可變焦智能眼鏡。

背景技術：

1、智能變焦眼鏡技術基于先進的智能感應技術和調焦系統，實現了鏡片焦距的自動調整，通過內置的傳感器和微處理器，這種眼鏡能夠?qū)崟r監測使用者的眼睛位置和注視點，從而精準地判斷使用者的視覺需求，當使用者需要看近距離的物體時，傳感器會感知到眼睛的近距離注視，并通過微處理器發送指令給調焦系統，使鏡片自動調整焦距以適應近距離的視野，相反，當使用者需要看遠距離的物體時，鏡片也會相應地調整焦距。

2、可變焦智能眼鏡的硬件配置主要包括微型顯示器、攝像頭、傳感器、處理器等部件，微型顯示器負責將圖像或視頻內容投射到用戶的眼前，攝像頭用于捕捉外界的視覺信息，傳感器則負責監測用戶的頭部運動和眼球運動，處理器則負責處理這些信息并生成相應的圖像或視頻輸出。

3、智能眼鏡的這些硬件配置導致智能眼鏡的重量會比正常的眼鏡重量大，當用戶在佩戴智能眼鏡的時候，僅僅依靠智能眼鏡的鏡腿架在用戶的耳朵上，鏡腿利用彈性夾持在患者頭上來進行固定，由于智能眼鏡的重量相對較大，當用戶在活動的時候，依靠鏡腿對智能眼鏡進行固定，可能會出現智能眼鏡脫落或偏移的可能。

技術實現思路

1、本申請的目的在于：為解決上述背景技術中提出的由于智能眼鏡的重量相對較大，當用戶在活動的時候，依靠鏡腿對智能眼鏡進行固定，可能會出現智能眼鏡脫落或偏移的可能的問題，本申請?zhí)峁┝艘环N可變焦智能眼鏡。

2、本申請為了實現上述目的具體采用以下技術方案：

3、一種可變焦智能眼鏡，包括眼鏡框，所述眼鏡框上固定有兩個對稱的可變焦鏡片，所述眼鏡框的兩端均固定有支撐腿，所述眼鏡框上固定有兩個對稱的鼻托，兩個所述支撐腿上均設置有佩戴防脫機構，兩個所述支撐腿上均設置有輔助防脫機構，所述眼鏡框內安裝有控制模塊。

4、通過采用上述技術方案，臉部兩側的支撐腿帶著佩戴防脫機構架在用戶的耳朵上，然后根據用戶眼睛到耳朵的距離，佩戴防脫機構進行調節限位，讓佩戴防脫機構緊貼用戶的耳朵，在佩戴防護機構緊貼用戶耳朵的同時，佩戴防脫機構帶動輔助防脫機構，輔助防脫機構對用戶耳朵后的區域進行抵觸，讓兩個輔助防脫機構對用戶耳朵后的區域進行抵觸夾持，從而能夠讓用戶在佩戴智能眼鏡活動的時候，根據用戶耳朵到眼睛的距離，讓智能眼鏡佩戴的更加穩定，減少智能眼鏡出現滑落或偏移的可能，同時利用輔助防脫機構減少用戶耳朵受到的壓力，提高佩戴體驗，同時進一步地減少智能眼鏡滑落或偏移的可能。

5、進一步地，所述佩戴防脫機構包括設置在支撐腿上的防脫腿，所述防脫腿上設置有限位托，所述限位托與防脫腿之間設置有移動組件，所述支撐腿內固定有電池。

6、通過采用上述技術方案，用戶在佩戴智能眼鏡的時候，在支撐腿的帶動下，讓防脫腿抵觸在用戶耳朵的上方，利用移動組件帶動限位托，讓限位托抵觸在耳朵的后方，從而能夠根據用戶耳朵到眼睛的距離對眼鏡框進行限制，減少智能眼鏡滑落或偏移的可能。

7、進一步地，所述移動組件包括固定在防脫腿內的微型電動伸縮桿，所述防脫腿上開設有滑動槽，所述滑動槽內滑動連接有滑動塊，所述滑動塊與微型電動伸縮桿的伸縮端固定連接。

8、通過采用上述技術方案，讓微型電動伸縮桿的伸縮端帶動滑動塊，讓滑動塊在滑動槽內滑動，然后滑動塊帶動限位托抵觸在耳朵的后方，從而能夠方便讓限位托抵觸在用戶的耳朵后方。

9、進一步地，所述限位托靠近眼鏡框的一側固定有壓力傳感器，所述壓力傳感器與控制模塊電性連接。

10、通過采用上述技術方案，限位托帶動壓力傳感器抵觸耳朵上，壓力傳感器將受到的壓力傳給控制模塊，從而能夠當限位托抵觸在耳朵上，壓力傳感器受壓的時候，及時停止微型電動伸縮桿。

11、進一步地，所述防脫腿與支撐腿之間設置有彈性連接腿，所述彈性連接腿的兩端與支撐腿、防脫腿均為固定連接。

12、通過采用上述技術方案，在佩戴眼鏡的時候，在彈性連接腿的作用下，讓防脫腿的側邊抵觸在用戶的頭部，從而能夠進一步提高智能眼鏡佩戴的穩定性，減少智能眼鏡脫落的可能。

13、進一步地，所述輔助防脫機構包括固定在防脫腿一側的抵觸塊，所述抵觸塊上設置有抵觸膠墊，所述抵觸膠墊與抵觸塊之間設置有擠壓組件。

14、通過采用上述技術方案，讓滑動塊帶動限位托往耳朵移動的時候，滑動塊帶動擠壓組件，讓抵觸膠墊移動對用戶頭部進行夾持，從而能夠進一步提高智能眼鏡佩戴的穩定性，減少智能眼鏡出現脫落的可能。

15、進一步地，所述擠壓組件包括滑動連接在抵觸塊上的連接塊，所述連接塊貫穿防脫腿，且與滑動塊固定連接，所述連接塊上固定有推桿，所述推桿與抵觸塊之間滑動連接，所述抵觸膠墊上固定有擠壓斜塊，所述推桿與擠壓斜塊的斜面相抵觸。

16、通過采用上述技術方案，連接塊帶動推桿，推桿在移動的時候抵觸擠壓斜塊的斜面，從而能夠方便讓推桿推動擠壓斜塊，讓擠壓斜塊帶動抵觸膠墊抵觸在用戶的頭部。

17、進一步地，所述抵觸塊上固定有支撐塊，所述擠壓斜塊的一端與支撐塊滑動連接，所述擠壓斜塊與防脫腿之間設置有復位彈簧，所述復位彈簧的兩端與擠壓斜塊、防脫腿均為固定連接。

18、通過采用上述技術方案，擠壓斜塊在支撐塊上滑動，然后擠壓斜塊拉扯復位彈簧，當限位托遠離耳朵的時候，在復位彈簧的拉動下，讓擠壓斜塊往抵觸塊的方向滑動，從而能夠讓擠壓斜塊穩定移動，同時方便擠壓斜塊復位。

19、綜上所述，本申請包括以下至少一種有益效果；

20、1、本申請，通過在支撐腿的帶動下，讓防脫腿抵觸在用戶耳朵的上方，在眼鏡框上的鼻托抵觸在用戶的鼻子上后，同時在彈性連接腿的作用下，讓防脫腿側邊的抵觸塊抵觸在用戶的頭部，然后利用控制模塊控制微型電動伸縮桿，讓微型電動伸縮桿帶動滑動塊，讓滑動塊帶動限位托從后方往用戶耳朵移動，然后限位托抵觸在用戶耳朵的后方，同時在壓力傳感器的作用下，讓限位托保持合適的壓力抵觸在耳朵上，達到了能夠讓用戶在佩戴智能眼鏡活動的時候，根據用戶耳朵到眼睛的距離，讓智能眼鏡佩戴的更加穩定，減少智能眼鏡出現滑落或偏移的可能的目的。

21、2、本申請，通過讓滑動塊帶動限位托移動的同時，滑動塊帶動連接塊，連接塊帶動推桿，推桿在移動的時候抵觸擠壓斜塊的斜面，讓擠壓斜塊在支撐塊的支撐下，帶動抵觸膠墊往用戶頭部靠近，讓抵觸膠墊抵觸在用戶的頭部，對用戶頭部進行夾持，達到了能夠進一步提高智能眼鏡佩戴的穩定性，減少智能眼鏡出現脫落的可能的目的。

22、3、本申請，通過讓兩個支撐腿上均固定有彈性連接腿，彈性連接腿均呈弧形，在佩戴眼鏡的時候，在彈性連接腿的作用下，讓防脫腿的側邊抵觸在用戶的頭部，讓兩個防脫腿對用戶的頭部進行夾持，達到了能夠進一步提高智能眼鏡佩戴的穩定性，減少智能眼鏡脫落的可能的目的。

技術特征：

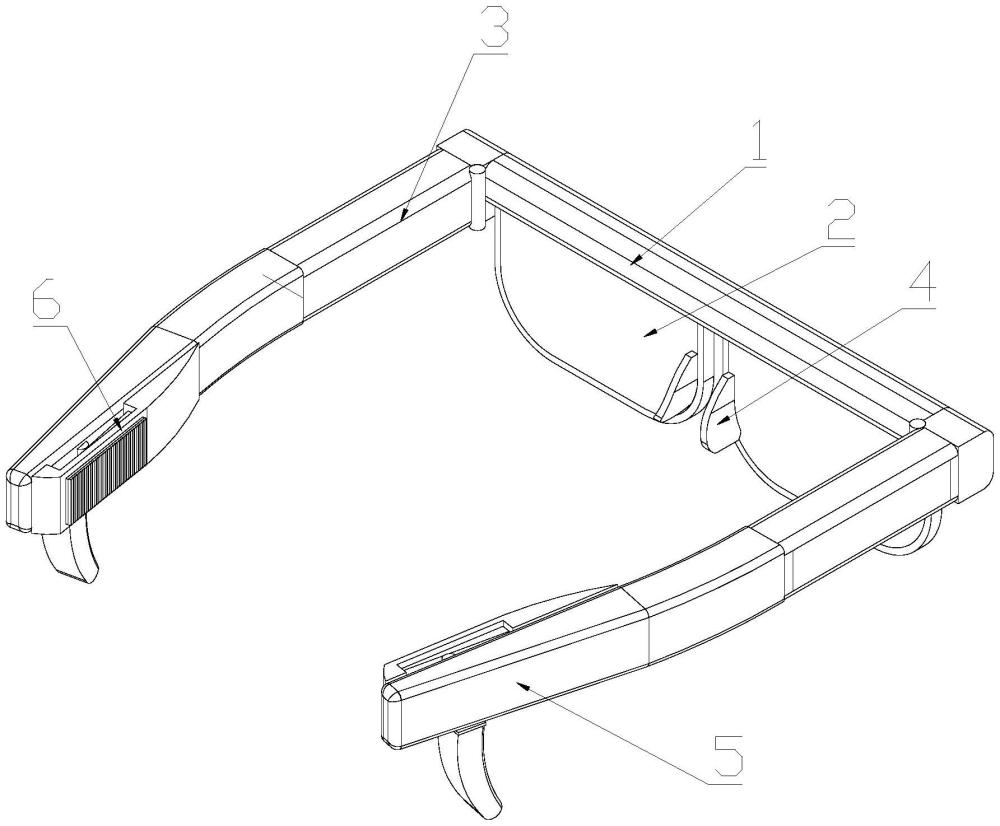

1.一種可變焦智能眼鏡，包括眼鏡框（1），其特征在于：所述眼鏡框（1）上固定有兩個對稱的可變焦鏡片（2），所述眼鏡框（1）的兩端均固定有支撐腿（3），所述眼鏡框（1）上固定有兩個對稱的鼻托（4），兩個所述支撐腿（3）上均設置有佩戴防脫機構（5），兩個所述支撐腿（3）上均設置有輔助防脫機構（6），所述眼鏡框（1）內安裝有控制模塊。

2.根據權利要求1所述的一種可變焦智能眼鏡，其特征在于：所述佩戴防脫機構（5）包括設置在支撐腿（3）上的防脫腿（51），所述防脫腿（51）上設置有限位托（52），所述限位托（52）與防脫腿（51）之間設置有移動組件（54），所述支撐腿（3）內固定有電池（53）。

3.根據權利要求2所述的一種可變焦智能眼鏡，其特征在于：所述移動組件（54）包括固定在防脫腿（51）內的微型電動伸縮桿（541），所述防脫腿（51）上開設有滑動槽（543），所述滑動槽（543）內滑動連接有滑動塊（542），所述滑動塊（542）與微型電動伸縮桿（541）的伸縮端固定連接。

4.根據權利要求3所述的一種可變焦智能眼鏡，其特征在于：所述限位托（52）靠近眼鏡框（1）的一側固定有壓力傳感器（544），所述壓力傳感器（544）與控制模塊電性連接。

5.根據權利要求2所述的一種可變焦智能眼鏡，其特征在于：所述防脫腿（51）與支撐腿（3）之間設置有彈性連接腿（55），所述彈性連接腿（55）的兩端與支撐腿（3）、防脫腿（51）均為固定連接。

6.根據權利要求3所述的一種可變焦智能眼鏡，其特征在于：所述輔助防脫機構（6）包括固定在防脫腿（51）一側的抵觸塊（62），所述抵觸塊（62）上設置有抵觸膠墊（61），所述抵觸膠墊（61）與抵觸塊（62）之間設置有擠壓組件（63）。

7.根據權利要求6所述的一種可變焦智能眼鏡，其特征在于：所述擠壓組件（63）包括滑動連接在抵觸塊（62）上的連接塊（631），所述連接塊（631）貫穿防脫腿（51），且與滑動塊（542）固定連接，所述連接塊（631）上固定有推桿（632），所述推桿（632）與抵觸塊（62）之間滑動連接，所述抵觸膠墊（61）上固定有擠壓斜塊（633），所述推桿（632）與擠壓斜塊（633）的斜面相抵觸。

8.根據權利要求7所述的一種可變焦智能眼鏡，其特征在于：所述抵觸塊（62）上固定有支撐塊（634），所述擠壓斜塊（633）的一端與支撐塊（634）滑動連接，所述擠壓斜塊（633）與防脫腿（51）之間設置有復位彈簧（635），所述復位彈簧（635）的兩端與擠壓斜塊（633）、防脫腿（51）均為固定連接。

技術總結
本申請公開了一種可變焦智能眼鏡，涉及智能眼鏡領域，包括眼鏡框，所述眼鏡框上固定有兩個對稱的可變焦鏡片，所述眼鏡框的兩端均固定有支撐腿，兩個所述支撐腿上均設置有佩戴防脫機構，兩個所述支撐腿上均設置有輔助防脫機構，所述眼鏡框內安裝有控制模塊。臉部兩側的支撐腿帶著佩戴防脫機構架在用戶的耳朵上，然后根據用戶眼睛到耳朵的距離，佩戴防脫機構進行調節限位，讓佩戴防脫機構緊貼用戶的耳朵，同時佩戴防脫機構帶動輔助防脫機構，輔助防脫機構對用戶耳朵后的區域進行抵觸，從而能夠讓用戶在佩戴智能眼鏡活動的時候，根據用戶耳朵到眼睛的距離，讓智能眼鏡佩戴得更加穩定，減少智能眼鏡出現滑落或偏移的可能。

技術研發人員：黃克平,李靜
受保護的技術使用者：深圳市格瑞斯優雅眼鏡有限公司
技術研發日：
技術公布日：2025/4/28
