本發明涉及一種光調制器和光收發器。

背景技術：

1、已知一種結構，在該結構中，一個光波導位于共面(coplanar)線路的一方的接地線與共用的信號線之間，而光波導不位于另一方的接地線與共用的信號線之間(例如，參照非專利文獻1的fig.1(a))。

2、現有技術文獻

3、非專利文獻

4、非專利文獻1:jianfeng?ding，hongtao?chen，lin?yang，lei?zhang，ruiqiangji，yonghui?tian，weiwei?zhu，yangyang?lu，ping?zhou，rui?min，and?mingbin?yu，ultra-low-power?carrier-depletion?mach-zehnder?silicon?optical?modulator，optics?express，vol.20，no.7(2012)。

技術實現思路

1、本發明的一實施方式的光調制器包括基板、設置在所述基板上的共面線路、波導和調整構件。所述共面線路具有第一接地線、第二接地線和位于所述第一接地線與所述第二接地線之間并與所述第一接地線和所述第二接地線分別耦合的信號線。俯視所述基板時，所述波導在所述基板上沿所述共面線路并位于所述第一接地線與所述信號線之間。所述波導具有：光信號的輸入部；輸出部，通過在所述共面線路中傳輸的信號調制并輸出從所述輸入部輸入的光信號。俯視所述基板時，所述調整構件在所述基板上沿所述共面線路并位于所述第二接地線與所述信號線之間。所述調整構件不具有光信號的輸入部和輸出部。

2、根據本發明的一實施方式的光收發器具有光調制器和將光信號輸入所述光調制器的光源。所述光調制器包括基板、設置在所述基板上的共面線路、波導和調整構件。所述共面線路具有第一接地線、第二接地線和位于所述第一接地線與所述第二接地線之間并與所述第一接地線和所述第二接地線分別耦合的信號線。俯視所述基板時，所述波導在所述基板上沿所述共面線路并位于所述第一接地線與所述信號線之間。所述波導具有：光信號的輸入部；輸出部，通過在所述共面線路中傳輸的信號調制并輸出從所述輸入部輸入的光信號。俯視所述基板時，所述調整構件在所述基板上沿所述共面線路并位于所述第二接地線與所述信號線之間。所述調整構件不具有光信號的輸入部和輸出部。

技術特征：

1.一種光調制器，具有：

2.根據權利要求1所述的光調制器，其中，

3.根據權利要求2所述的光調制器，其中，

4.根據權利要求3所述的光調制器，其中，

5.根據權利要求2至4中任一項所述的光調制器，其中，

6.一種光收發器，具有：

技術總結

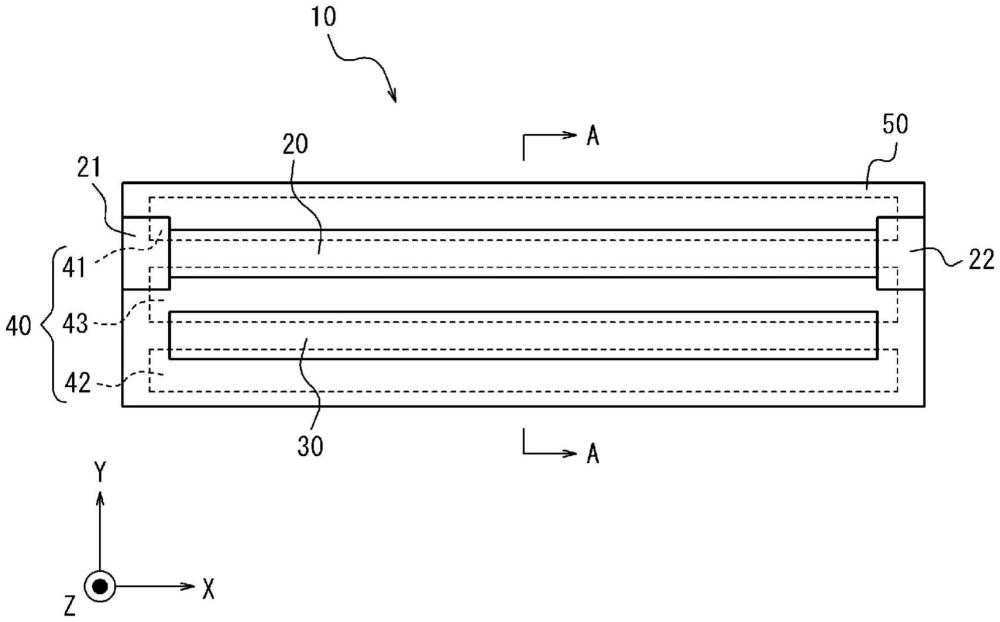

根據本發明一實施方式的光調制器及光收發器，能夠提高光信號的傳輸效率。光調制器(10)具有：基板(50)；共面線路(40)，具有第一接地線(41)、第二接地線(42)和信號線(43)；波導(20)，位于第一接地線(41)與信號線(43)之間，具有光信號的輸入部(21)和輸出部(22)；以及調整構件(30)，位于第二接地線(42)與信號線(43)之間，不具有光信號的輸入部和輸出部。

技術研發人員：石川慧,吉川博道
受保護的技術使用者：京瓷株式會社
技術研發日：
技術公布日：2025/3/10
