本技術涉及光學鏡片加工，特別是涉及一種光學鏡片雙向涂墨機。

背景技術：

1、隨著科技的不斷發展，光學鏡片已經不僅在膠片相機鏡頭、顯微鏡鏡頭、望遠鏡鏡頭等產品中使用，還在數碼相機鏡頭、安防監控攝像機鏡頭、車載可視系統鏡頭和航拍無人機鏡頭等眾多產品中使用，光學鏡片已經與人類的生活形成了密切相關的關系。

2、在光學鏡片的加工過程中，通常會在光學鏡片的非工作面，通過涂墨機來在光學鏡片的周邊涂墨，從而加強鏡片對邊緣光線以及反射光的吸收，降低光學系統的雜散光系數。目前的涂墨機多采用氣動吸盤的固定方式，在固定光學鏡片時，通常需要手持鏡片，然后將光學鏡片一側吸附在氣動吸盤上，由于這種固定方式無法有效地進行中心校準，在固定時就容易出現光學鏡片與氣動吸盤的中心偏離，從而導致光學鏡片固定位置偏移，造成光學鏡片無法有效地進行涂墨的問題。

3、在申請號為：cn202022855117.1，公開號為cn214310950u的實用新型中公開了一種可調節式光學鏡片涂墨機，其在使用時依舊存在容易出現光學鏡片與氣動吸盤的中心偏離，從而導致光學鏡片固定位置偏移，造成光學鏡片無法有效地進行涂墨的問題。

技術實現思路

1、基于此，針對上述問題，本實用新型提出了一種光學鏡片雙向涂墨機，解決了目前的光學鏡片涂墨機在固定光學鏡片時，容易出現光學鏡片與氣動吸盤的中心偏離，從而導致光學鏡片固定位置偏移，造成光學鏡片無法有效地進行涂墨的問題。

2、本實用新型的技術方案是：

3、一種光學鏡片雙向涂墨機，包括安裝臺、升降放置臺、涂墨組件和雙向旋轉夾持組件，升降放置臺、涂墨組件和雙向旋轉夾持組件配合設置在安裝臺上；

4、安裝臺上設有安裝槽，安裝槽中部設有安裝塊，安裝塊與安裝臺一體成型，將安裝槽分隔為第一槽和第二槽，升降放置臺設置在安裝塊上；

5、雙向旋轉夾持組件包括雙向反絲螺紋桿、一對旋轉夾持件、第一驅動件和第二驅動件，雙向反絲螺紋桿設置在安裝槽內，且與安裝臺轉動連接，雙向反絲螺紋桿貫穿安裝塊，且與安裝塊轉動連接，雙向反絲螺紋桿位于第一槽內的一端設有第一滑塊，位于第二槽內的一端設有第二滑塊，雙向反絲螺紋桿一端貫穿安裝臺與第一驅動件連接，第一驅動件用于驅動雙向反絲螺紋桿轉動，兩個旋轉夾持件分別設置在第一滑塊和第二滑塊上，第二驅動件設置在其中一個旋轉夾持件上，用于驅動旋轉夾持件轉動。

6、優選的是，雙向反絲螺紋桿位于第一槽內的一端設有正螺紋，雙向反絲螺紋桿位于第二槽內的一端設有反螺紋，第一滑塊與雙向反絲螺紋桿位于第一槽內的一端螺紋連接，第二滑塊與雙向反絲螺紋桿位于第二槽內的一端螺紋連接。

7、優選的是，兩個旋轉夾持件均包括安裝座、轉動軸承、轉動連接軸和夾持塊，其中一個旋轉夾持件中的安裝座與第一滑塊固定連接，另一個旋轉夾持件中的安裝座與第二滑塊固定連接，轉動軸承設置在安裝座上，轉動連接軸一端穿過轉動軸承，且通過轉動軸承與安裝座轉動連接，夾持塊設置在轉動連接軸一端的端部，用于夾持光學鏡片。

8、優選的是，第二驅動件通過安裝部安裝在其中一個旋轉夾持件中的安裝座上，且與轉動連接軸一端配合設置，用于驅動轉動連接軸轉動。

9、優選的是，第一驅動件和第二驅動件均為電機，第一驅動件的輸出軸與雙向反絲螺紋桿貫穿安裝臺的一端固定連接，用于驅動雙向反絲螺紋桿轉動，第二驅動件的輸出端與轉動連接軸的一端固定連接，用于驅動轉動連接軸轉動。

10、優選的是，夾持塊用于夾持光學鏡片的一側設有接觸層，接觸層為柔性橡膠材料。

11、優選的是，升降放置臺包括弧形放置槽和升降部，弧形放置槽設置在升降部頂部，用于放置光學鏡片。

12、優選的是，涂墨組件包括螺紋轉動桿、螺紋滑塊、固定塊、一對第一滑桿、一對第二滑桿、驅動部、安裝架、涂墨件和第三驅動件，安裝臺上設有配合槽，螺紋轉動桿和螺紋滑塊設置在配合槽內，螺紋滑塊設置在螺紋轉動桿上，且與螺紋轉動桿螺紋連接，螺紋轉動桿一端貫穿安裝臺與第三驅動件連接，第三驅動件用于驅動螺紋轉動桿轉動，固定塊設置在螺紋滑塊上，第一滑桿和驅動部配合設置在固定塊上，安裝架設置在驅動部上方，第二滑桿設置在安裝架和固定塊之間，且第二滑桿一端與安裝架連接，另一端與第一滑桿滑動連接，涂墨件安裝在安裝架上，且與安裝架可拆卸連接。

13、優選的是，涂墨件包括墨瓶和出墨件，墨瓶設置在出墨件上方，且與出墨件插接，出墨件用于導出墨瓶內的墨，出墨件兩側設有連接部，安裝架上設有與連接部配合設置的連接槽，連接部安裝在連接槽內通過連接件與安裝架固定連接，連接件與安裝架通過螺栓可拆卸連接。

14、優選的是，出墨件包括出墨殼體和出墨頭，出墨殼體頂部與墨瓶插接，出墨殼體內自上而下依次連通設有出墨流道、安裝腔和滑動腔，出墨頭一端穿過滑動腔延伸至安裝腔內，出墨頭與滑動腔密封連接且滑動配合，出墨頭位于安裝腔內的一端設有限位部，安裝腔內設有復位彈簧，復位彈簧一端與限位部連接，另一端與安裝腔頂部連接，出墨頭上設有連通設置的進墨孔和出墨口，進墨孔設置在出墨頭設有限位部的一端，出墨口設置在出墨頭的底部。

15、與現有技術相比，本實用新型的有益效果是：

16、本實用新型在使用時，可以將升降放置臺上升至與雙向旋轉夾持組件配合的位置，然后將需要進行涂墨的光學鏡片放置在升降放置臺上，然后通過第一驅動件驅動雙向反絲螺紋桿轉動，進而使第一滑塊和第二滑塊上的旋轉夾持件可以夾緊光學鏡片，然后下降升降放置臺至與光學鏡片脫離，然后通過第二驅動件驅動旋轉夾持件轉動，進而使光學鏡片轉動，然后通過涂墨組件完成對光學鏡片的涂墨，通過升降放置臺與雙向旋轉夾持組件之間的配合可以實現對光學鏡片進行定位和夾持，解決了目前的光學鏡片涂墨機在固定光學鏡片時，容易出現光學鏡片與氣動吸盤的中心偏離，從而導致光學鏡片固定位置偏移，造成光學鏡片無法有效地進行涂墨的問題。

技術特征：

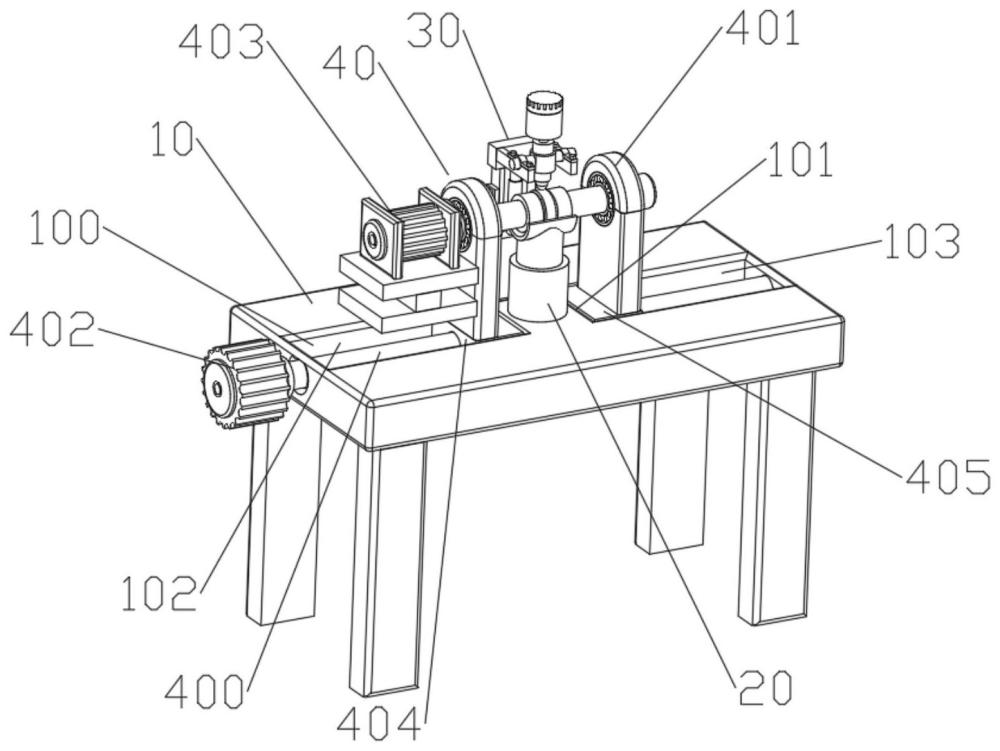

1.一種光學鏡片雙向涂墨機，其特征在于，包括安裝臺(10)、升降放置臺(20)、涂墨組件(30)和雙向旋轉夾持組件(40)，升降放置臺(20)、涂墨組件(30)和雙向旋轉夾持組件(40)配合設置在安裝臺(10)上；

2.根據權利要求1所述的一種光學鏡片雙向涂墨機，其特征在于，雙向反絲螺紋桿(400)位于第一槽(102)內的一端設有正螺紋，雙向反絲螺紋桿(400)位于第二槽(103)內的一端設有反螺紋，第一滑塊(404)與雙向反絲螺紋桿(400)位于第一槽(102)內的一端螺紋連接，第二滑塊(405)與雙向反絲螺紋桿(400)位于第二槽(103)內的一端螺紋連接。

3.根據權利要求2所述的一種光學鏡片雙向涂墨機，其特征在于，兩個旋轉夾持件(401)均包括安裝座(406)、轉動軸承(407)、轉動連接軸(408)和夾持塊(409)，其中一個旋轉夾持件(401)中的安裝座(406)與第一滑塊(404)固定連接，另一個旋轉夾持件(401)中的安裝座(406)與第二滑塊(405)固定連接，轉動軸承(407)設置在安裝座(406)上，轉動連接軸(408)一端穿過轉動軸承(407)，且通過轉動軸承(407)與安裝座(406)轉動連接，夾持塊(409)設置在轉動連接軸(408)一端的端部，用于夾持光學鏡片。

4.根據權利要求3所述的一種光學鏡片雙向涂墨機，其特征在于，第二驅動件(403)通過安裝部(410)安裝在其中一個旋轉夾持件(401)中的安裝座(406)上，且與轉動連接軸(408)一端配合設置，用于驅動轉動連接軸(408)轉動。

5.根據權利要求4所述的一種光學鏡片雙向涂墨機，其特征在于，第一驅動件(402)和第二驅動件(403)均為電機，第一驅動件(402)的輸出軸與雙向反絲螺紋桿(400)貫穿安裝臺(10)的一端固定連接，用于驅動雙向反絲螺紋桿(400)轉動，第二驅動件(403)的輸出端與轉動連接軸(408)的一端固定連接，用于驅動轉動連接軸(408)轉動。

6.根據權利要求5所述的一種光學鏡片雙向涂墨機，其特征在于，夾持塊(409)用于夾持光學鏡片的一側設有接觸層(411)，接觸層(411)為柔性橡膠材料。

7.根據權利要求1所述的一種光學鏡片雙向涂墨機，其特征在于，升降放置臺(20)包括弧形放置槽(200)和升降部(201)，弧形放置槽(200)設置在升降部(201)頂部，用于放置光學鏡片。

8.根據權利要求1所述的一種光學鏡片雙向涂墨機，其特征在于，涂墨組件(30)包括螺紋轉動桿(300)、螺紋滑塊(301)、固定塊(302)、一對第一滑桿(303)、一對第二滑桿(304)、驅動部(305)、安裝架(306)、涂墨件(307)和第三驅動件(308)，安裝臺(10)上設有配合槽(104)，螺紋轉動桿(300)和螺紋滑塊(301)設置在配合槽(104)內，螺紋滑塊(301)設置在螺紋轉動桿(300)上，且與螺紋轉動桿(300)螺紋連接，螺紋轉動桿(300)一端貫穿安裝臺(10)與第三驅動件(308)連接，第三驅動件(308)用于驅動螺紋轉動桿(300)轉動，固定塊(302)設置在螺紋滑塊(301)上，第一滑桿(303)和驅動部(305)配合設置在固定塊(302)上，安裝架(306)設置在驅動部(305)上方，第二滑桿(304)設置在安裝架(306)和固定塊(302)之間，且第二滑桿(304)一端與安裝架(306)連接，另一端與第一滑桿(303)滑動連接，涂墨件(307)安裝在安裝架(306)上，且與安裝架(306)可拆卸連接。

9.根據權利要求8所述的一種光學鏡片雙向涂墨機，其特征在于，涂墨件(307)包括墨瓶(309)和出墨件(310)，墨瓶(309)設置在出墨件(310)上方，且與出墨件(310)插接，出墨件(310)用于導出墨瓶(309)內的墨，出墨件(310)兩側設有連接部(311)，安裝架(306)上設有與連接部(311)配合設置的連接槽(312)，連接部(311)安裝在連接槽(312)內通過連接件(313)與安裝架(306)固定連接，連接件(313)與安裝架(306)通過螺栓可拆卸連接。

10.根據權利要求9所述的一種光學鏡片雙向涂墨機，其特征在于，出墨件(310)包括出墨殼體(314)和出墨頭(315)，出墨殼體(314)頂部與墨瓶(309)插接，出墨殼體(314)內自上而下依次連通設有出墨流道(316)、安裝腔(317)和滑動腔(318)，出墨頭(315)一端穿過滑動腔(318)延伸至安裝腔(317)內，出墨頭(315)與滑動腔(318)密封連接且滑動配合，出墨頭(315)位于安裝腔(317)內的一端設有限位部(319)，安裝腔(317)內設有復位彈簧(320)，復位彈簧(320)一端與限位部(319)連接，另一端與安裝腔(317)頂部連接，出墨頭(315)上設有連通設置的進墨孔(321)和出墨口(322)，進墨孔(321)設置在出墨頭(315)設有限位部(319)的一端，出墨口(322)設置在出墨頭(315)的底部。

技術總結
本技術公開了一種光學鏡片雙向涂墨機，包括安裝臺、升降放置臺、涂墨組件和雙向旋轉夾持組件，升降放置臺、涂墨組件和雙向旋轉夾持組件配合設置在安裝臺上；安裝臺上設有安裝槽，安裝槽中部設有安裝塊，安裝塊與安裝臺一體成型，將安裝槽分隔為第一槽和第二槽，升降放置臺設置在安裝塊上；雙向旋轉夾持組件包括雙向反絲螺紋桿、一對旋轉夾持件、第一驅動件和第二驅動件，解決了目前的光學鏡片涂墨機在固定光學鏡片時，容易出現光學鏡片與氣動吸盤的中心偏離，從而導致光學鏡片固定位置偏移，造成光學鏡片無法有效地進行涂墨的問題。
