背景技術：

1、用于光學組件的傳統適配器設計用于使具有相似類型的光纖插芯(ferrule)(以下簡稱“插芯”)的相似類型的光纖連接器(以下簡稱“連接器”)配接。例如，mpo適配器在其兩側每側上連接mpo連接器，每個mpo連接器具有mt插芯。例如，存在這樣的適配器，其將mpo連接器連接到裸mt插芯。一種這樣的用于將mpo連接器直接配接到裸mt插芯的適配器在本申請人的美國專利號11,237,339中被公開，該美國專利的內容以引用的方式并入本文中。此外，只要裸插芯被配接(單纖式或多纖式的)，它們通常都被配接到同樣的光纖插芯。例如，裸mt插芯僅會被與另一個mt插芯配接，而不會與非mt型插芯配接。

2、最近，申請人推出了tmt插芯，該tmt插芯具有比傳統mt插芯顯著更小的尺寸。此外，tmt插芯是沒有臺肩的，這進而也使其能夠有更小的尺寸，并且不必擔心臺肩開裂或折斷(如可能發生在mt插芯中的)。通常，tmt插芯被包括在超小型(very?small?form?factor)(“vsff”)形式的連接器內，這樣的連接器比如由本申請人提供的mmc連接器。對于較大的mt插芯的通常尺寸是3.0mm高度、8.05mm在前端與后端之間的長度以及7mm寬度。相比之下，對于tmt插芯的尺寸是1.25mm高度、4mm長度(前端與后端之間)以及6.4mm的寬度。也就是說，tmt插芯具有比mt插芯小得多的空間量。tmt插芯和vsff連接器例如在本申請人的wipo公開wo?2021/217050中被詳細描述。該公開的全部內容以引用的方式并入本文中。tmt插芯相對于mt插芯的另一項優勢是所述尺寸在收發器對接中特別有用。

3、為使更小的tmt插芯在行業中能夠更廣泛使用，需具有這樣的配接基礎設施，即所述配接基礎設施允許將tmt插芯直接配接到mpo連接器的mt插芯來形成光學連接。此外，為了擴展應用空間和增加設計靈活性，需要配接異種插芯類型，例如，將mt插芯配接到非mt多纖式插芯。

技術實現思路

1、根據一個方面，本發明涉及一種用于使兩個異種多纖式插芯配接的適配器，該適配器包括：主體，該主體具有頂壁、底壁以及聯接頂壁和底壁的兩個相對的側壁；以及主開口，該主開口在主體的第一端與第二端之間延伸并沿著主體的縱向軸線延伸，其中，主開口在第一端處比在第二端處小，以在第一端處接收具有第一端面配置構造的第一多纖式插芯，并且其中，主開口在第二端處被配置為接收第二多纖式插芯，所述第二多纖式插芯具有與第一端面配置構造不同的第二端面配置構造，第一多纖式插芯和第二多纖式插芯在主體內配接以形成光學連接。

2、在一些實施方式中，第一多纖式插芯處在第一樣式的光纖連接器中，并且第二多纖式插芯處在第二樣式的第二光纖連接器中。

3、在一些實施方式中，第一端面配置構造具有第一面積，并且第二端面配置構造具有第二面積，第一面積不同于第二面積。

4、在一些實施方式中，第二多纖式插芯是mt多纖式插芯，并且第一多纖式插芯是處在殼體內的非mt多纖式插芯。

5、在一些實施方式中，第一樣式的光纖連接器是vsff連接器，并且第二樣式的光纖連接器是mpo連接器。

6、在又一個方面中，設有一種用于使兩個異種多纖式插芯配接的適配器，該適配器包括：主體，該主體具有多個壁以及第一端和第二端；以及主開口，該主開口至少部分地由所述多個壁限定并且沿著主體的縱向軸線延伸且在主體的第一端與第二端之間延伸，其中主開口在第一端處比在第二端處小，以在第一端處接收具有第一端面配置構造的第一多纖式插芯，并且其中，主開口在第二端處被配置成接收第二多纖式插芯，所述第二多纖式插芯具有與第一端面配置構造不同的第二端面配置構造，第一多纖式插芯和第二多纖式插芯在主體內配接以形成光學連接。

7、在一些實施方式中，第一多纖式插芯處在第一樣式的光纖連接器中，并且第二多纖式插芯處在第二樣式的第二光纖連接器中。

8、在一些實施方式中，第一樣式的光纖連接器是vsff連接器，并且第二樣式的光纖連接器是mpo連接器。

9、在一些實施方式中，mpo連接器具有mt插芯，并且vsff連接器具有tmt插芯。

10、在一些實施方式中，第一端面配置構造具有第一面積，并且第二端面配置構造具有第二面積，第一面積不同于第二面積。

11、在一些實施方式中，第一多纖式插芯是非mt多纖式插芯，并且第二多纖式插芯是處在殼體內的mt多纖式插芯。

12、在又一方面中，設有一種形成光學連接的多纖式插芯的配接對，該配接對包括：第一多纖式插芯，該第一多纖式插芯具有第一端面，該第一端面具有第一面積，并且在第一端面處端接有第一多根光纖；以及第二多纖式插芯，該第二多纖式插芯針具有第二端面，該第二端面具有第二面積，并且在第二端面處端接有第二多根光纖，其中，第一面積不同于第二面積，并且其中，在混合適配器內配接的配置構造中，第一多纖式插芯和第二多纖式插芯在第一端面和第二端面處相互接合以使第一多根光纖和第二多根光纖之間形成光學連接。

13、應當理解，以上的一般性描述和以下對本發明的當前實施方式的詳細描述旨在提供用于理解所要求保護的發明的性質和特征的概述或框架。附圖被包括以提供對本發明的進一步理解，并且附圖被并入到本說明書中并構成本說明書的一部分。附圖圖示了本發明的不同實施方式并與說明書一起服務于闡明本發明的原理和操作。

技術特征：

1.一種形成光學連接的多纖式插芯的配接對，包括：

2.根據權利要求1所述的多纖式插芯的配接對，其中，第一多纖式插芯設置有套筒，所述套筒接合混合適配器的第一端。

3.根據權利要求2所述的多纖式插芯的配接對，其中，第二多纖式插芯設置在光纖連接器內。

4.根據權利要求3所述的多纖式插芯的配接對，其中，所述光纖連接器是mpo連接器。

5.根據權利要求4所述的多纖式插芯的配接對，其中，所述mpo連接器具有mt多纖式插芯，并且所述第一多纖式插芯是tmt多纖式插芯。

6.根據權利要求1所述的多纖式插芯的配接對，其中，第一多纖式插芯是非mt多纖式插芯，并且所述第二多纖式插芯是處在殼體內的mt多纖式插芯。

7.根據權利要求1所述的多纖式插芯的配接對，其中，第一多纖式插芯在其第一端面處端接第一多根光纖，并且第二多纖式插芯在其第二端面處端接第二多根光纖，在第一多纖式插芯與第二多纖式插芯在適配器的主體內配接之后，所述第一多根光纖與所述第二多根光纖光學對準。

8.一種用于使兩個異種多纖式插芯配接的適配器，包括：

9.根據權利要求8所述的適配器，其中，所述第一多纖式插芯處在套筒中，并且所述第二多纖式插芯處在光纖連接器中。

10.根據權利要求9所述的適配器，其中，所述光纖連接器是mpo連接器。

11.根據權利要求10所述的適配器，其中，所述mpo連接器具有mt多纖式插芯，并且所述套筒具有tmt多纖式插芯。

12.根據權利要求8所述的適配器，其中，所述第一端面配置構造具有第一面積，并且所述第二端面配置構造具有第二面積，所述第一面積不同于所述第二面積。

13.根據權利要求8所述的適配器，其中，所述第一多纖式插芯是非mt多纖式插芯，并且所述第二多纖式插芯是處在殼體內的mt多纖式插芯。

14.根據權利要求8所述的適配器，其中，所述第一多纖式插芯在其第一端面處端接第一多根光纖，并且所述第二多纖式插芯在其第二端面處端接第二多根光纖，在所述第一多纖式插芯與所述第二多纖式插芯在所述適配器的主體內配接之后，所述第一多根光纖與所述第二多根光纖光學對準。

15.一種形成光學連接的多纖式插芯的配接對，包括：

16.根據權利要求15所述的多纖式插芯的配接對，其中，所述第一多纖式插芯是tmt多纖式插芯，并且所述第二多纖式插芯是在殼體內的mt多纖式插芯。

技術總結

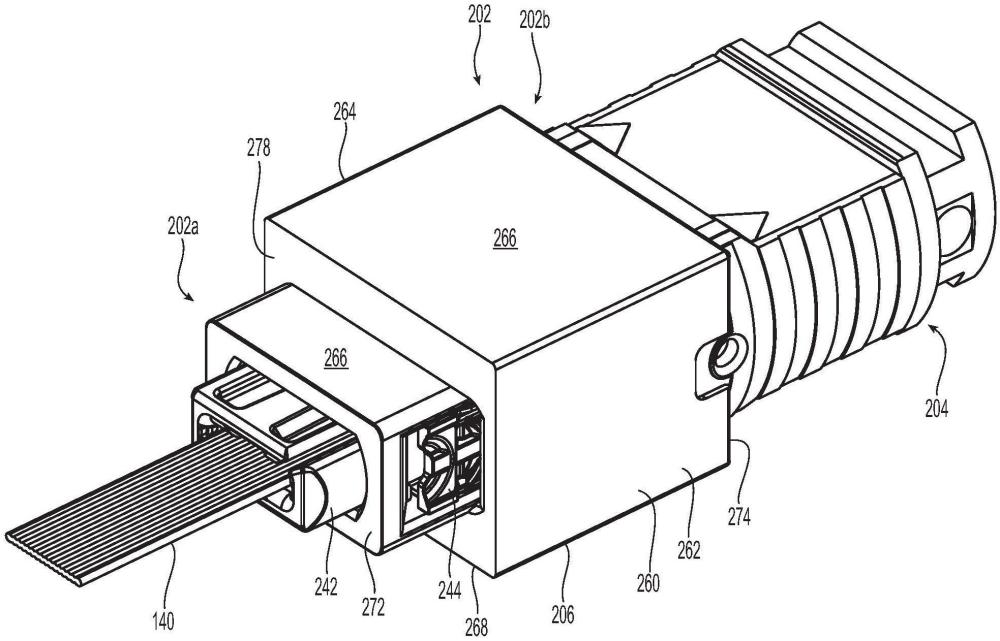

一種適配器在相反的兩端中接收多纖式插芯，所述多纖式插芯具有不同的形式、端面配置構造和面積。插芯可設置在光纖連接器或套筒中。在至少一個實施方式中，MT插芯與TMT插芯光學配接，MT插芯設置在MPO連接器中，而TMT插芯設置在VSFF連接器中。

技術研發人員：J·希格利,D·R·奇爾德斯,S·森古普塔
受保護的技術使用者：美國康涅克有限公司
技術研發日：
技術公布日：2025/4/28
