本技術涉及光纖連接，具體為一種光纖連接機構。

背景技術：

1、光纖連接裝置，通常稱為光纖連接器，是光纖通信系統中不可或缺的組成部分，它們主要用于將兩根光纖電纜連接在一起，以實現數據在它們之間的傳輸，光纖連接器有多種類型，每種類型都有其特定的應用場景和特點，熔接機中有兩個電極，分別位于光纖的兩側，當施加高電壓時，電極之間會產生電弧，用于加熱光纖端面。當兩端面的光纖被加熱到熔點時，它們會熔化并融合在一起。

2、在進行熔接過程中，保證光纖端面的平整以及對端面的精準對齊，是保證光纖熔接后信號質量傳輸的重要保證，因此在對接前需要進行提前的切斷，并且對接過程中，需要人工保證光纖端面對齊放置在電極之間，才能進行精準的熔接操作，整體操作相對麻煩，并且人工對齊，會因為光纖過于細小導致的位置偏差。

技術實現思路

1、本實用新型的目的在于提供一種光纖連接機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：包括基座和熔接底座，所述熔接底座固定在基座上端中心位置，所述熔接底座上端中心位置開設有限位槽，所述限位槽內滑動連接有一對承載塊，所述承載塊上設置有光纖固定組件，所述限位槽中心位置固定有一對電極片，所述限位槽內且位于電極片兩側固定有定位板，所述定位板上開設有穿孔，所述限位槽內且位置定位板外側開設有均開設有一對安裝槽，所述安裝槽內分別安裝有切斷刀片和墊塊，所述熔接底座外側固定有帶動切斷刀片和墊塊滑動的伸縮缸。

3、優選的，所述墊塊上且與切斷刀片對齊位置開設有刀片槽，所述墊塊側壁且位于刀片槽下方固定有收集盒。

4、優選的，所述固定組件包括線槽和壓蓋，所述線槽開設在承載塊上端中心位置，所述壓蓋安裝在承載塊上方，所述承載塊上且與壓蓋開設有一對伸縮槽，所述壓蓋底部一側固定有一對伸縮桿，所述伸縮桿底部滑動連接在伸縮槽內，所述伸縮槽側壁與壓蓋底部之間固定有固定彈簧。

5、優選的，所述穿孔位于定位板內為漏斗狀結構，且定位板相遠離一側的開口直徑大于定位板相靠近一側的開口直徑，所述穿孔上方為開口結構。

6、優選的，所述限位槽底部開設有驅動槽，所述承載塊底部固定有驅動塊，所述驅動塊滑動連接在驅動槽內，所述驅動槽內轉動連接有雙向絲桿，所述雙向絲桿穿過驅動塊且與驅動塊螺紋連接，所述熔接底座外側固定有驅動盒，所述驅動盒內固定有帶動雙向絲桿轉動的伺服電機。

7、優選的，所述熔接底座上端中間位置設置有防塵玻璃罩。

8、與現有技術相比，本實用新型的有益效果是：在光纖熔接過程中，可以對光纖端部進行自動裁切，保證端部整齊，并且利用同步伸縮結構，進行端部的定位對齊，降低人工對齊導致的誤差，不僅操作更加簡單，而且保證了連接后的光纖信號傳輸穩定。

技術特征：

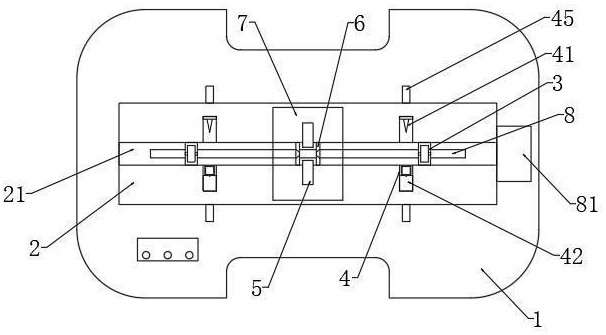

1.一種光纖連接機構，包括基座（1）和熔接底座（2），其特征在于：所述熔接底座（2）固定在基座（1）上端中心位置，所述熔接底座（2）上端中心位置開設有限位槽（21），所述限位槽（21）內滑動連接有一對承載塊（3），所述承載塊（3）上設置有光纖固定組件，所述限位槽（21）中心位置固定有一對電極片（5），所述限位槽（21）內且位于電極片（5）兩側固定有定位板（6），所述定位板（6）上開設有穿孔（61），所述限位槽（21）內且位置定位板（6）外側開設有均開設有一對安裝槽（4），所述安裝槽（4）內分別安裝有切斷刀片（41）和墊塊（42），所述熔接底座（2）外側固定有帶動切斷刀片（41）和墊塊（42）滑動的伸縮缸（45）。

2.根據權利要求1所述的一種光纖連接機構，其特征在于：所述墊塊（42）上且與切斷刀片（41）對齊位置開設有刀片槽（43），所述墊塊（42）側壁且位于刀片槽（43）下方固定有收集盒（44）。

3.根據權利要求1所述的一種光纖連接機構，其特征在于：所述固定組件包括線槽（31）和壓蓋（33），所述線槽（31）開設在承載塊（3）上端中心位置，所述壓蓋（33）安裝在承載塊（3）上方，所述承載塊（3）上且與壓蓋（33）開設有一對伸縮槽（32），所述壓蓋（33）底部一側固定有一對伸縮桿（34），所述伸縮桿（34）底部滑動連接在伸縮槽（32）內，所述伸縮槽（32）側壁與壓蓋（33）底部之間固定有固定彈簧（35）。

4.根據權利要求1所述的一種光纖連接機構，其特征在于：所述穿孔（61）位于定位板（6）內為漏斗狀結構，且定位板（6）相遠離一側的開口直徑大于定位板（6）相靠近一側的開口直徑，所述穿孔（61）上方為開口結構。

5.根據權利要求1所述的一種光纖連接機構，其特征在于：所述限位槽（21）底部開設有驅動槽（8），所述承載塊（3）底部固定有驅動塊（81），所述驅動塊（81）滑動連接在驅動槽（8）內，所述驅動槽（8）內轉動連接有雙向絲桿（83），所述雙向絲桿（83）穿過驅動塊（81）且與驅動塊（81）螺紋連接，所述熔接底座（2）外側固定有驅動盒（84），所述驅動盒（84）內固定有帶動雙向絲桿（83）轉動的伺服電機。

6.根據權利要求1所述的一種光纖連接機構，其特征在于：所述熔接底座（2）上端中間位置設置有防塵玻璃罩（7）。

技術總結
本技術涉及光纖連接技術領域，尤其涉及一種光纖連接機構。其技術方案：包括基座和熔接底座，所述熔接底座固定在基座上端中心位置，所述熔接底座上端中心位置開設有限位槽，所述限位槽內滑動連接有一對承載塊，所述承載塊上設置有光纖固定組件，所述限位槽中心位置固定有一對電極片，所述限位槽內且位于電極片兩側固定有定位板，所述定位板上開設有穿孔。本技術在光纖熔接過程中，可以對光纖端部進行自動裁切，保證端部整齊，并且利用同步伸縮結構，進行端部的定位對齊，降低人工對齊導致的誤差，不僅操作更加簡單，而且保證了連接后的光纖信號傳輸穩定。

技術研發人員：李國利
受保護的技術使用者：安徽飛訊通信設備有限公司
技術研發日：20240725
技術公布日：2025/4/28
