本技術涉及眼鏡及眼鏡配件，尤其涉及一種無螺絲隱藏式彈力眼鏡腿及眼鏡架。

背景技術：

1、眼鏡領域中，鏡框通常指的是直接包裹并固定鏡片的框架部分，眼鏡架則是整個眼鏡的骨架，眼鏡架通常由鏡框、樁頭和鏡腿組成。目前眼鏡的鏡腿大多是通過金屬螺絲鉸接并緊固到樁頭上。如公開號為cn217543566u的中國實用新型所公開的一種眼鏡鏡腿新型轉動定位裝置結構，也是不可避免的采用螺絲以將樁頭和鏡腿臂連接。而這種采用螺絲連接的方式，在裝配過程中很容易造成螺絲的滑牙，進而導致產品不良；同時這種方式在使用過程中，螺絲也容易松動，甚至掉落，用戶需要經常檢查螺絲的松緊度，如出現掉落情況，還需要專門去到眼鏡店進行修理，十分不便；且眼鏡的螺絲較小，通過螺絲連接的方式無論在組裝還是拆卸時，都需要借助專用的小型螺絲刀，拆裝也很不方便。

技術實現思路

1、本實用新型的目的在于針對現有技術的不足提供一種無螺絲隱藏式彈力眼鏡腿及眼鏡架，旨在避免由于采用螺絲連接而造成的不良影響。

2、本實用新型通過以下技術方案來實現上述目的：一種無螺絲隱藏式彈力眼鏡腿，包括：

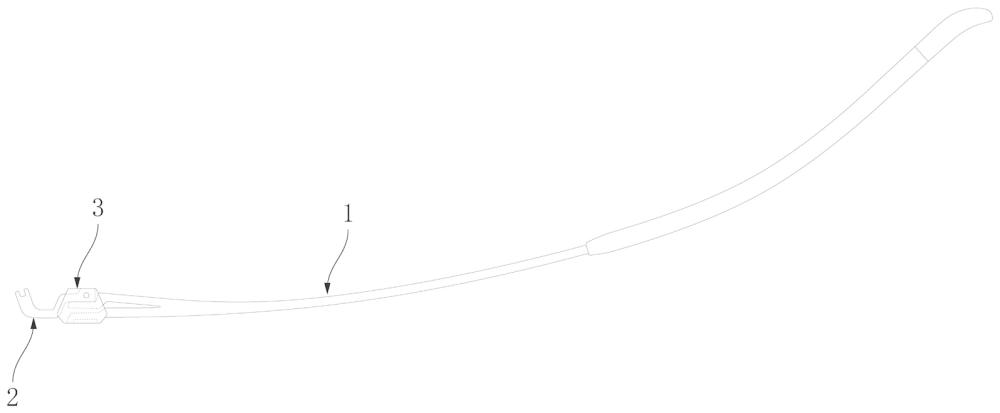

3、鏡腿，一端設有互呈夾角的第一彈性分叉腿和第二彈性分叉腿，所述第一彈性分叉腿設有第一抵接面；

4、樁頭，一端設有與所述第一抵接面匹配的第二抵接面；以及

5、u型連接扣，設有與所述樁頭靠近所述第二抵接面的一端鉸接的鉸接部，所述u型連接扣的底部與所述鉸接部之間形成有由所述第一彈性分叉腿和所述第二彈性分叉腿插入的插接口。

6、2.作為本實用新型進一步的方案：所述插接口的底部設有卡凸，所述第二彈性分叉腿設有與所述卡凸匹配的卡口。

7、3.作為本實用新型進一步的方案：所述第一彈性分叉腿的端部設有第一插接部，所述第一插接部遠離所述第二彈性分叉腿的一側凹陷有第一避位缺口，所述第一抵接面位于所述第一避位缺口的底壁；

8、所述第二彈性分叉腿的端部設有第二插接部，所述第二插接部靠近所述第一插接部的一側設有由所述第一插接部埋入的第二避位缺口，所述卡口設于所述第二插接部遠離所述第二避位缺口的一側；

9、所述樁頭設有鉸接于所述鉸接部的第一連接段，所述樁頭靠近所述第一連接段的一端形成有容置所述第一插接部和所述第二插接部的第三避位缺口，所述第二抵接面位于所述第一連接段靠近所述第三避位缺口的一側，所述第一避位缺口匹配于所述第一連接段。

10、4.作為本實用新型進一步的方案：所述第一連接段還設有與所述第二抵接面相鄰的第三抵接面，所述第一避位缺口的側壁設置成斜面。

11、5.作為本實用新型進一步的方案：所述u型連接扣包括連接邊和分別設于所述連接邊兩側的連接耳，所述連接耳設有第一軸孔，所述連接邊與所述連接耳之間設有預折線，所述連接邊與所述連接耳之間沿所述預折線折彎呈預定夾角。

12、6.作為本實用新型進一步的方案：所述卡凸設于所述連接邊靠近所述第一軸孔的一面或者所述卡凸為所述連接邊。

13、7.作為本實用新型進一步的方案：所述樁頭呈弓形結構，所述第三抵接面的長度小于所述第一抵接面的長度。

14、8.作為本實用新型進一步的方案：一種眼鏡架，包括前述中任意一項所述的無螺絲隱藏式彈力眼鏡腿，還包括：

15、鏡框，與所述樁頭遠離所述鏡腿的一端連接。

16、9.作為本實用新型進一步的方案：該眼鏡架還包括：

17、托架，一端設有扣爪和插柱，另一端與所述鏡框連接，所述扣爪包括2個爪指，所述插柱設于2個所述爪指之間；以及

18、托葉，一側壁上設有由2個所述爪指扣緊的托塊，所述托塊設有由所述插柱插入的柱插孔。

19、10.作為本實用新型進一步的方案：2個所述爪指之間形成由所述托塊卡入的置塊位，所述插柱從所述置塊位底部伸出，所述插柱底端設有耐勞縫。

20、本實用新型的有益效果：

21、本方案，通過在u型連接扣設置與樁頭鉸接的鉸接部，從而使u型連接扣與樁頭實現活動連接，u型連接扣的內底部到鉸接部之間形成插接口，將鏡腿的第一彈性分叉腿和第二彈性分叉腿稍微按壓并插入u型連接扣的插接口，插入后便具備一定的彈性預緊力，第一彈性分叉腿的第一抵接面與樁頭的第二抵接面相抵接，第二彈性分叉腿與u型連接扣的內底部抵接。進而，實現了鏡腿的展開和收合，展開時，第一彈性分叉腿的第一抵接面與樁頭的第二抵接面相抵；收合時，鏡腿與樁頭之間發生相對轉動，使第一抵接面與第二抵接面呈夾角，直至第一抵接面與第二抵接面垂直，完成鏡腿收合。通過第一彈性分叉腿和第二彈性分叉腿的擠壓插入u型連接扣的插接口，以提供一定的彈性預緊力，使鏡腿的收展過程擁有一定的內、外彈力，使收展過程更便利高效和充分，既避免了傳統螺絲連接過緊造成的阻滯問題，又避免了傳統螺絲過松而導致的鏡腿松垮進而影響佩戴不舒適的問題，而且結構緊湊不外漏，隱藏效果好。配件連接的緊固程度高，不會出現由于螺絲松動而導致配件掉落的情況。拆裝便利，無需另外的專用工具即可實現拆裝。無螺絲滑牙的問題，耐用程度高，既提高了產品裝配效率，又減少了不良率。

技術特征：

1.一種無螺絲隱藏式彈力眼鏡腿，其特征在于，包括：

2.根據權利要求1所述的無螺絲隱藏式彈力眼鏡腿，其特征在于，所述插接口（35）的底部設有卡凸（311），所述第二彈性分叉腿（12）設有與所述卡凸（311）匹配的卡口（123）。

3.根據權利要求2所述的無螺絲隱藏式彈力眼鏡腿，其特征在于，所述第一彈性分叉腿（11）的端部設有第一插接部（111），所述第一插接部（111）遠離所述第二彈性分叉腿（12）的一側凹陷有第一避位缺口（112），所述第一抵接面（1121）位于所述第一避位缺口（112）的底壁；

4.根據權利要求3所述的無螺絲隱藏式彈力眼鏡腿，其特征在于，所述第一連接段（21）還設有與所述第二抵接面（212）相鄰的第三抵接面（213），所述第一避位缺口（112）的側壁設置成斜面（1122）。

5.根據權利要求4所述的無螺絲隱藏式彈力眼鏡腿，其特征在于，所述u型連接扣（3）包括連接邊（31）和分別設于所述連接邊（31）兩側的連接耳（32），所述連接耳（32）設有第一軸孔（321），所述連接邊（31）與所述連接耳（32）之間設有預折線（33），所述連接邊（31）與所述連接耳（32）之間沿所述預折線（33）折彎呈預定夾角。

6.根據權利要求5所述的無螺絲隱藏式彈力眼鏡腿，其特征在于，所述卡凸（311）設于所述連接邊（31）靠近所述第一軸孔（321）的一面或者所述卡凸（311）為所述連接邊（31）。

7.根據權利要求4所述的無螺絲隱藏式彈力眼鏡腿，其特征在于，所述樁頭（2）呈弓形結構，所述第三抵接面（213）的長度小于所述第一抵接面（1121）的長度。

8.一種眼鏡架，其特征在于，包括權利要求1~7中任意一項所述的無螺絲隱藏式彈力眼鏡腿，還包括：

9.根據權利要求8所述的眼鏡架，其特征在于，該眼鏡架還包括：

10.根據權利要求9所述的眼鏡架，其特征在于，2個所述爪指（411）之間形成由所述托塊（51）卡入的置塊位（412），所述插柱（42）從所述置塊位（412）底部伸出，所述插柱（42）底端設有耐勞縫（421）。

技術總結
本技術涉及眼鏡及眼鏡配件技術領域，尤其涉及一種無螺絲隱藏式彈力眼鏡腿及眼鏡架。一種無螺絲隱藏式彈力眼鏡腿，包括：鏡腿，一端設有互呈夾角的第一彈性分叉腿和第二彈性分叉腿，所述第一彈性分叉腿設有第一抵接面；樁頭，一端設有與第一抵接面匹配的第二抵接面；以及U型連接扣，設有與樁頭靠近第二抵接面的一端鉸接的鉸接部，U型連接扣的底部與鉸接部之間形成有由第一彈性分叉腿和第二彈性分叉腿插入的插接口。本方案，鏡腿的收展過程擁有一定的內、外彈力，使收展過程更便利高效和充分，既避免了傳統螺絲連接過緊造成的阻滯問題，又避免了傳統螺絲過松而導致的鏡腿松垮進而影響佩戴不舒適的問題，結構隱藏緊湊不外漏。

技術研發人員：陳炳謙,董長奎
受保護的技術使用者：深圳市柏琪眼鏡制造有限公司
技術研發日：20240726
技術公布日：2025/4/28
