本技術涉及光學狹縫領域，尤其涉及一種可調式光學狹縫片。

背景技術：

1、光學狹縫片是一種重要的光學元件，通過在不銹鋼材質的薄片表面設置特定形狀的狹縫，用于控制光束的尺寸、形狀和方向，但傳統的光學狹縫片的表面的狹縫規格固定，進行多樣性光學實驗過程中通過更換整個狹縫片來調整不同的狹縫，每次都需要拆卸、安裝、調整光學夾縫片，操作繁瑣、耗時。

技術實現思路

1、本實用新型的目的是提供一種可調式光學狹縫片，在不拆卸光學狹縫片的情況下快捷調整不同規格的狹縫進行實驗。

2、為解決現有技術存在的問題，本實用新型的技術方案如下：

3、一種可調式光學狹縫片，包括套殼，套殼具有左右貫通的腔室，套殼前后位置對應開設敞口和擋口；

4、狹縫組件，狹縫組件具有多個左右的排列不同規格的狹縫，狹縫組件滑動插入所述套殼的腔室內，相鄰狹縫的間距大于所述擋口的寬度，使擋口僅能對位一個狹縫。

5、優選的，所述狹縫組件包括載框和狹縫片體，載框的一側開設嵌槽，狹縫片體貼合在嵌槽內，載框滑動插入套殼內部，使狹縫片體與套殼的擋口側平貼接觸。

6、優選的，所述套殼內腔的厚度大于載框的厚度，載框靠近敞口的一側設置有彈片，彈片抵觸套殼內壁使狹縫片體緊貼套殼的擋口側。

7、優選的，所述載框靠近狹縫片體的一側具有三角凸起，所述套殼靠近擋口的一側連續分布若干三角槽，三角凸起適配卡入三角槽內使載框、狹縫片體左右位置被限制。

8、優選的，相鄰所述狹縫的間隙是三角槽寬度的整數倍。

9、優選的，所述套殼的兩側具有延伸至三角槽部位的滑槽，滑槽的深度大于三角槽的深度。

10、優選的，所述載框的一側具有凸柄，所述套殼的一側具有適配凸柄移動的讓位槽，讓位槽的邊緣設置有適配狹縫分布的位置標，凸柄對位位置標。

11、與相關技術相比較，本實用新型具有如下有益效果：

12、1、本實用新型將具有多種規格狹縫的狹縫組件滑動插入套殼內，僅有一個狹縫能對位擋口進行光學實驗，通過左右調節不同規格的狹縫與擋口對位，便捷的實現對不同規格的狹縫光學實驗調整；

13、2、本實用新型采用三角凸起與三角槽卡接定位載框的位置，在進行狹縫換位過程中，三角凸起與三角槽斜面擠壓使狹縫片體不與套殼內壁接觸，避免套殼的內壁對狹縫片體表面造成刮擦損傷。

技術特征：

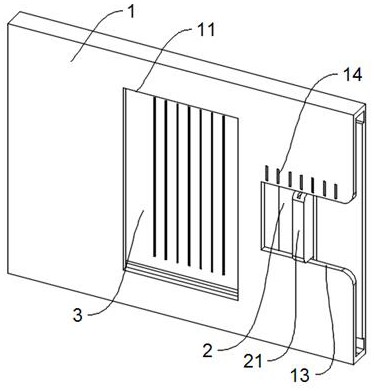

1.一種可調式光學狹縫片，其特征在于，包括：套殼（1），套殼（1）具有左右貫通的腔室，套殼（1）前后位置對應開設敞口（11）和擋口（12）；

2.根據權利要求1所述的可調式光學狹縫片，其特征在于，所述狹縫組件包括載框（2）和狹縫片體（3），載框（2）的一側開設嵌槽（22），狹縫片體（3）貼合在嵌槽（22）內，載框（2）滑動插入套殼（1）內部，使狹縫片體（3）與套殼（1）的擋口（12）側平貼接觸。

3.根據權利要求2所述的可調式光學狹縫片，其特征在于，所述套殼（1）內腔的厚度大于載框（2）的厚度，載框（2）靠近敞口（11）的一側設置有彈片（4），彈片（4）抵觸套殼（1）內壁使狹縫片體（3）緊貼套殼（1）的擋口（12）側。

4.根據權利要求3所述的可調式光學狹縫片，其特征在于，所述載框（2）靠近狹縫片體（3）的一側具有三角凸起（5），所述套殼（1）靠近擋口（12）的一側連續分布若干三角槽（6），三角凸起（5）適配卡入三角槽（6）內使載框（2）、狹縫片體（3）左右位置被限制。

5.根據權利要求4所述的可調式光學狹縫片，其特征在于，相鄰所述狹縫的間隙是三角槽（6）寬度的整數倍。

6.根據權利要求4所述的可調式光學狹縫片，其特征在于，所述套殼（1）的兩側具有延伸至三角槽（6）部位的滑槽（61），滑槽（61）的深度大于三角槽（6）的深度。

7.根據權利要求2所述的可調式光學狹縫片，其特征在于，所述載框（2）的一側具有凸柄（21），所述套殼（1）的一側具有適配凸柄（21）移動的讓位槽（13），讓位槽（13）的邊緣設置有適配狹縫分布的位置標（14），凸柄（21）對位位置標（14）。

技術總結
本技術公開了一種可調式光學狹縫片，涉及光學狹縫領域，包括套殼，套殼具有左右貫通的腔室，套殼前后位置對應開設敞口和擋口；狹縫組件，狹縫組件具有多個左右的排列不同規格的狹縫，狹縫組件滑動插入套殼的腔室內，相鄰狹縫的間距大于擋口的寬度，使擋口僅能對位一個狹縫，本技術將具有多種規格狹縫的狹縫組件滑動插入套殼內，僅有一個狹縫能對位擋口進行光學實驗，通過左右調節不同規格的狹縫與擋口對位，便捷的實現對不同規格的狹縫光學實驗調整。

技術研發人員：程英超
受保護的技術使用者：合肥下谷儀器有限公司
技術研發日：20240801
技術公布日：2025/4/28
