本發明涉及半導體制造工藝，特別涉及一種彩色濾光片、顯示面板以及彩色濾光片的形成方法。

背景技術：

1、液晶顯示裝置(liquid?crystal?display，lcd)具有機身薄、省電、無輻射等眾多優點，得到了廣泛的應用，如：液晶電視、移動電話、個人數字助理、數字相機、計算機屏幕或筆記本電腦屏幕等，在平板顯示領域中占主導地位。

2、液晶顯示面板通常包括陣列基板、彩膜基板、以及夾設于陣列基板與彩膜基板之間的液晶層。對于傳統的垂直配向(vertical?alignment，簡稱va)型液晶顯示面板，其陣列基板上通常設置呈矩陣式排列的薄膜晶體管(thin?film?transistor，簡稱tft)，在彩膜基板上通常設置用于濾光的彩色色阻層、用于遮光及防止不同顏色光混色的黑色矩陣(blackmatrix，簡稱bm)、與用于支撐陣列基板和彩膜基板之間的液晶層盒厚(cell?gap)的柱狀隔墊物(photo?spacer，簡稱ps)。

3、然而，當前的彩色濾光片還有待改進。

技術實現思路

1、本發明解決的問題是如何省去傳統的黑色矩陣制程，在保證遮光效果的同時降低彩色濾光片的生產成本。

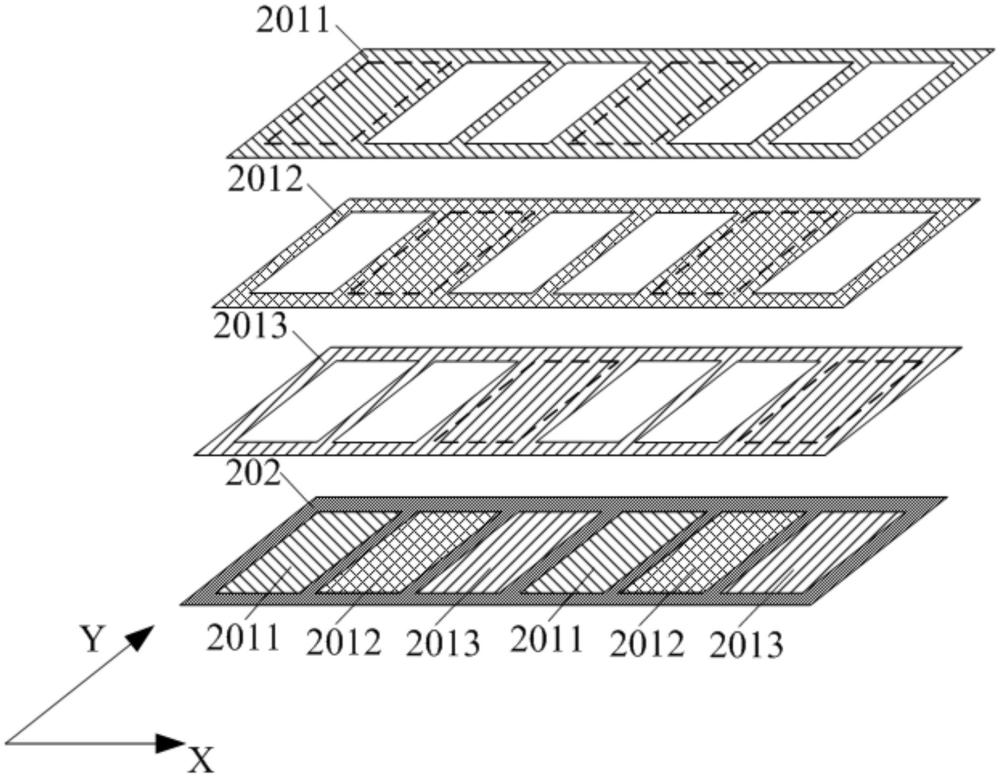

2、為解決上述問題，本發明提供一種彩色濾光片，包括：基板；多個色阻層，多個所述色阻層層疊于所述基板上，所述色阻層具有至少1個色阻單元，所述色阻單元均具有顯色部、2個非顯色部以及遮光部，所述遮光部包括第一子遮光部和第二子遮光部，2個所述非顯色部相鄰，所述第一子遮光部位于2個所述非顯色部之間，所述第二子遮光部位于所述顯色部和1個所述非顯色部之間，各色阻層中色阻單元的顯色部相互錯開，各色阻層的遮光部均重疊。

3、可選的，所述顯色部與所述非顯色部的面積相等。

4、可選的，多個所述色阻層中，最靠近基板的所述色阻層的遮光部與所述基板直接接觸。

5、可選的，多個層疊的色阻層的遮光部的光密度值大于預設的光密度閾值。

6、可選的，所述色阻層還包括：遮光外圍部，所述遮光外圍部包圍所述色阻單元；各層色阻層的遮光外圍部均重疊。

7、可選的，多個所述色阻層中，最靠近基板的所述色阻層的遮光外圍部與所述基板直接接觸。

8、可選的，所述第一子遮光部的寬度在5μm～15μm范圍內；所述第二子遮光部的寬度在5μm～15μm范圍內。

9、可選的，所述色阻層數量大于等于3。

10、可選的，所述色阻層包括：藍色色阻層、綠色色阻層以及紅色色阻層。

11、可選的，還包括：位于所述多層色阻層上的平坦層。

12、可選的，還包括：位于所述平坦層上的支撐柱。

13、相應的，本發明技術方案還提供一種顯示面板，所述顯示面板包括如上述任一項所述的彩色濾光片。

14、相應的，本發明技術方案還提供一種彩色濾光片的形成方法，包括：提供基板；形成色阻層，所述色阻層具有至少1個色阻單元，所述色阻單元均具有顯色部、2個非顯色部以及遮光部，所述遮光部包括第一子遮光部和第二子遮光部，2個所述非顯色部相鄰，所述第一子遮光部位于2個所述非顯色部之間，所述第二子遮光部位于所述顯色部和1個所述非顯色部之間；在所述基板上層疊多個所述色阻層，各色阻層中色阻單元的顯色部相互錯開，各層色阻層的遮光部均重疊。

15、可選的，形成所述色阻層的步驟包括：提供初始色阻層；在所述初始色阻層上形成掩膜層，所述掩膜層露出部分所述初始色阻層的表面；以所述掩膜層為掩膜，對所述初始色阻層進行刻蝕，形成所述色阻層。

16、可選的，形成所述掩膜層的步驟包括：提供光罩；在所述初始色阻層上形成初始掩膜層；以所述光罩為掩模板對所述初始掩膜層進行曝光顯影，形成所述掩膜層。

17、可選的，所述光罩為slit光罩。

18、與現有技術相比，本發明的技術方案具有以下優點：

19、本發明技術方案的彩色濾光片中，各色阻層的遮光部均重疊，層疊的多個色阻層的遮光部的光密度值較大，能夠有效保證遮光性能，能夠有效降低漏光的可能性；并且，各色阻層的遮光部均重疊，使得層疊于基板上的多個色阻層的遮光部的各個區域的光密度值相等，使得層疊于基板上的多個色阻層的遮光部的各個區域的遮光效果相近，提升了彩色濾光片以及顯示面板的性能穩定性。

20、本發明可選方案中，多個所述色阻層中，最靠近基板的所述色阻層的遮光部與所述基板直接接觸。即所述色阻層與所述基板之間不設置黑色矩陣層，層疊的多個色阻層的遮光部的光密度值較大，起到黑色矩陣層的效果以避免漏光，而且簡化了工藝流程且降低了生產成本。

21、本發明可選方案中，多個層疊的色阻層的遮光部的光密度值大于預設的光密度閾值。即：層疊的多個色阻層的遮光部的光密度值大于預設的光密度閾值，層疊的多個色阻層的遮光部的光密度值較大，能夠有效保證遮光性能，降低了層疊的多個色阻層的遮光部漏光的可能性。

22、本發明可選方案中，所述色阻層還包括：遮光外圍部，所述遮光外圍部包圍所述色阻單元；各層色阻層的遮光外圍部均重疊。層疊的多個色阻層的遮光外圍部的光密度值較大，能夠有效保證遮光性能，降低了層疊的多個色阻層的遮光外圍部漏光的可能性。

23、本發明技術方案的彩色濾光片的形成方法中，各層色阻層的遮光部均重疊，層疊的多個色阻層的遮光部的光密度值較大，能夠有效保證遮光性能，能夠有效降低漏光的可能性；并且，各色阻層的遮光部均重疊，使得層疊于基板上的多個色阻層的遮光部的各個區域的光密度值相等，使得層疊于基板上的多個色阻層的遮光部的各個區域的遮光效果相近，提升了彩色濾光片以及顯示面板的性能穩定性。

24、本發明可選方案中，所述光罩為slit光罩。所述第一子遮光部和所述第二子遮光部的寬度較小，使用slit光罩可以滿足所述第一子遮光部和所述第二子遮光部的尺寸要求，降低層疊的多個所述色阻層的遮光部漏光的可能性。

技術特征：

1.一種彩色濾光片，其特征在于，包括：

2.如權利要求1所述的彩色濾光片，其特征在于，所述顯色部與所述非顯色部的面積相等。

3.如權利要求1所述的彩色濾光片，其特征在于，多個所述色阻層中，最靠近基板的所述色阻層的遮光部與所述基板直接接觸。

4.如權利要求1所述的彩色濾光片，其特征在于，多個層疊的色阻層的遮光部的光密度值大于預設的光密度閾值。

5.如權利要求1所述的彩色濾光片，其特征在于，所述色阻層還包括：遮光外圍部，所述遮光外圍部包圍所述色阻單元；

6.如權利要求5所述的彩色濾光片，其特征在于，多個所述色阻層中，最靠近基板的所述色阻層的遮光外圍部與所述基板直接接觸。

7.如權利要求1所述的彩色濾光片，其特征在于，所述第一子遮光部的寬度在5μm～15μm范圍內；所述第二子遮光部的寬度在5μm～15μm范圍內。

8.如權利要求1所述的彩色濾光片，其特征在于，所述色阻層數量大于等于3。

9.如權利要求1或8所述的彩色濾光片，其特征在于，所述色阻層包括：藍色色阻層、綠色色阻層以及紅色色阻層。

10.如權利要求1所述的彩色濾光片，其特征在于，還包括：位于所述多個色阻層上的平坦層。

11.如權利要求10所述的彩色濾光片，其特征在于，還包括：位于所述平坦層上的支撐柱。

12.一種顯示面板，其特征在于，包括如上述權利要求1至權利要求11任一項所述的彩色濾光片。

13.一種彩色濾光片的形成方法，其特征在于，包括：

14.如權利要求13所述的彩色濾光片的形成方法，其特征在于，形成所述色阻層的步驟包括：

15.如權利要求14所述的彩色濾光片的形成方法，其特征在于，形成所述掩膜層的步驟包括：

16.如權利要求15所述的彩色濾光片的形成方法，其特征在于，所述光罩為slit光罩。

技術總結
一種彩色濾光片、顯示面板以及彩色濾光片的形成方法，其中彩色濾光片包括：多個色阻層，多個色阻層層疊于基板上，色阻層具有至少1個色阻單元，色阻單元均具有顯色部、2個非顯色部以及遮光部，遮光部包括第一子遮光部和第二子遮光部，2個非顯色部相鄰，第一子遮光部位于2個非顯色部之間，第二子遮光部位于顯色部和1個非顯色部之間，各色阻層中色阻單元的顯色部相互錯開，各色阻層的遮光部均重疊。層疊的多個色阻層的遮光部的光密度值較大，能夠有效保證遮光性能，降低漏光的可能性；并且，各色阻層的遮光部均重疊，使得層疊于基板上的多個色阻層的遮光部的各個區域的光密度值相等、遮光效果相近，提升了彩色濾光片以及顯示面板的性能穩定性。

技術研發人員：陳穎明,范剛洪,徐廣軍,李欣
受保護的技術使用者：上海儀電顯示材料有限公司
技術研發日：
技術公布日：2025/4/24
