本發明涉及光學，特別涉及一種太赫茲光學裝置。

背景技術：

1、太赫茲成像技術具有穿透性、非接觸式、非電離輻射的優勢，在食品藥品包裝內異物檢測、腐蝕檢測、材料內部缺陷檢測等諸多工業應用場景具有廣泛的應用前景，目前qcl(量子級聯半導體激光器)體積小，功率高,成本低，用于在太赫茲面陣成像領域的照明光源有著非常大的成本優勢。

2、但是其直接輸出的激光光束質量較差，能量分布不均勻，要想實現高質量的成像，需要對光束進行優化處理。

技術實現思路

1、本發明的主要目的是提出一種太赫茲光學裝置，旨在改善現有的太赫茲成像結構輸出的激光光束質量較差，能量分布不均勻的問題。

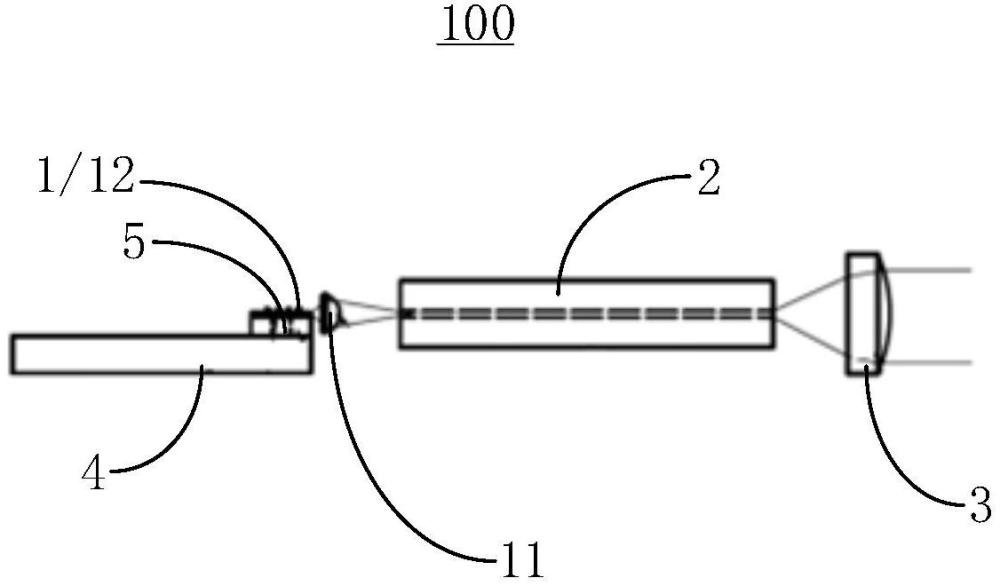

2、為實現上述目的，本發明提出的太赫茲光學裝置，包括：

3、發光光源，包括聚焦鏡以及發光結構，所述發光結構用以朝第一方向延伸的軸線發射光線，所述聚焦鏡設于光路上，且在第一方向上間隔兩個所述反射鏡設置，以將光線聚焦；

4、勻光結構，包括多個繞光軸方向間隔設置的反光部，每一所述反光部連接相鄰兩個所述反光部，以圍合形成勻光腔，所述勻光腔具有在第一方向上相對設置的入光口和出光口，所述入光口對應所述聚焦鏡設置，以能夠使聚焦后的光線自所述入光口進入至所述勻光腔內；以及，

5、中繼鏡，對應所述出光口設置，用以將光線校正并投射至需要照明的物體。

6、在一實施方式中，多個所述反光部包括兩個第一反光部，兩個所述第一反光部間隔設置，各所述第一反光部包括：

7、第一主體，具有朝向另一所述第一主體設置的第一端；

8、第一反射層，設于所述第一端，所述第一反射層構成所述勻光腔的至少一側壁；以及，

9、兩個第一連接部，兩個所述第一連接部均設于所述第一主體，且分別位于所述第一端相鄰的兩側面，并間隔所述第一端設置，兩個所述第一連接部分別用以連接相鄰的兩個所述反光部。

10、在一實施方式中，所述第一主體還設有金屬輔助部，所述金屬輔助部包括層疊設置的第一輔助層、第二輔助層以及第三輔助層，所述第一輔助層設于所述第一主體；

11、所述第一連接部連接所述第三輔助層與對應的一所述反光部。

12、在一實施方式中，各所述第一連接部與所述第一端的周緣的間距為a，a≤2um。

13、在一實施方式中，多個所述反光部包括兩個第二反光部，兩個所述第二反光部間隔設置，各所述第二反光部包括：

14、第二主體，具有朝向另一所述第二主體設置的第二端；

15、第二反射層，設于所述第二端，所述第二反射層構成所述勻光腔的至少一側壁；以及，

16、兩個第二連接部，兩個所述第二連接部均連接于所述第二主體，且分別位于所述第二反射層相對的兩側，兩個所述第二連接部分別連接兩個所述反光部。

17、在一實施方式中，所述發光結構包括至少兩個發光芯片以及至少兩個反射鏡，兩個所述發光芯片繞第一方向延伸的軸線間隔設置，且均用以朝向對應的所述反射鏡發射光線，兩個所述反射鏡靠近設置，以將光線的出射方向調節至沿第一方向出射；

18、所述聚焦鏡在第一方向上間隔兩個所述反射鏡設置。

19、在一實施方式中，所述勻光腔的腔徑在遠離所述聚焦鏡的方向上呈漸縮設置。

20、在一實施方式中，所述勻光腔的腔徑為b，b≤0.2mm；和/或，

21、所述勻光腔在第一方向上的尺寸為c，c≤50mm。

22、在一實施方式中，多個所述反光部包括第一反光部，所述第一反光部包括第一主體，所述第一主體的材質包括玻璃、以及鏡面金屬；和/或，

23、多個所述反光部包括第二反光部，所述第二反光部包括第二主體，所述第二主體的材質包括玻璃、以及鏡面金屬。

24、在一實施方式中，所述太赫茲光學裝置還包括安裝座與過渡熱沉，所述過渡熱沉安裝于所述安裝座上，且連接所述發光光源，以為所述發光光源提供安裝基礎。

25、本發明的技術方案中，所述發光結構沿第一方向發射出光線，光線照射到所述聚焦鏡內，所述聚焦鏡將光線聚焦，以使光線能夠自所述入光口照射到所述勻光腔內，光線會照射到多個所述反光部上以發生多次反射，從而進行勻光，使光線的能量分布能夠得到較好的勻化后從所述出光口射出，并照射到所述中繼鏡上，經所述中繼鏡校正后照射至需要照明的物體，從而實現太赫茲照明。如此設置，能夠使所述發光結構照射到需要照明的物體上的光線的均勻性，以保證成像的準確。

技術特征：

1.一種太赫茲光學裝置，其特征在于，包括：

2.如權利要求1所述的太赫茲光學裝置，其特征在于，多個所述反光部包括兩個第一反光部，兩個所述第一反光部間隔設置，各所述第一反光部包括：

3.如權利要求2所述的太赫茲光學裝置，其特征在于，所述第一主體還設有金屬輔助部，所述金屬輔助部包括層疊設置的第一輔助層、第二輔助層以及第三輔助層，所述第一輔助層設于所述第一主體；

4.如權利要求2所述的太赫茲光學裝置，其特征在于，各所述第一連接部與所述第一端的周緣的間距為a，a≤2um。

5.如權利要求1所述的太赫茲光學裝置，其特征在于，多個所述反光部包括兩個第二反光部，兩個所述第二反光部間隔設置，各所述第二反光部包括：

6.如權利要求1所述的太赫茲光學裝置，其特征在于，所述發光結構包括至少兩個發光芯片以及至少兩個反射鏡，兩個所述發光芯片繞第一方向延伸的軸線間隔設置，且均用以朝向對應的所述反射鏡發射光線，兩個所述反射鏡靠近設置，以將光線的出射方向調節至沿第一方向出射；

7.如權利要求1所述的太赫茲光學裝置，其特征在于，所述勻光腔的腔徑在遠離所述聚焦鏡的方向上呈漸縮或漸擴設置。

8.如權利要求1所述的太赫茲光學裝置，其特征在于，所述勻光腔的腔徑為b，b≤0.2mm；和/或，

9.如權利要求1所述的太赫茲光學裝置，其特征在于，多個所述反光部包括第一反光部，所述第一反光部包括第一主體，所述第一主體的材質包括玻璃、以及鏡面金屬；和/或，

10.如權利要求1所述的太赫茲光學裝置，其特征在于，所述太赫茲光學裝置還包括安裝座與過渡熱沉，所述過渡熱沉安裝于所述安裝座上，且連接所述發光光源，以為所述發光光源提供安裝基礎。

技術總結
本發明公開了一種太赫茲光學裝置，涉及光學技術領域，其中，太赫茲光學裝置包括發光光源，勻光結構以及中繼鏡，發光光源包括聚焦鏡以及發光結構，發光結構用以朝第一方向延伸的軸線發射光線，聚焦鏡設于光路上，且在第一方向上間隔兩個反射鏡設置，以將光線聚焦，勻光結構包括多個繞光軸方向間隔設置的反光部，每一反光部連接相鄰兩個反光部，以圍合形成勻光腔，勻光腔具有在第一方向上相對設置的入光口和出光口，入光口對應聚焦鏡設置，以能夠使聚焦后的光線自入光口進入至勻光腔內，中繼鏡對應出光口設置，用以將光線校正并投射至需要照明的物體。如此設置，能夠使發光結構照射到需要照明的物體上的光線的均勻性，以保證成像的準確。

技術研發人員：孫海東,左昉,陳淑玲,陳善杰
受保護的技術使用者：中山聯正科技有限責任公司
技術研發日：
技術公布日：2025/4/28
